Ремонт микроволновки своими руками: подробное видео, как отремонтировать микроволновую печь и починить свч простой ремонт микроволновки своими руками: 5 решений основных проблем

Проверка системы блокировки

Независимо от модели микроволновой печи внутри находится магнетрон, который является радиоизлучающим устройством

Если не применять меры предосторожности излучение может нанести огромный вред здоровью человека. Дверца с прозрачным стеклом и металлической сеткой не позволяет излучению проникать наружу

Она плотно соединяется с корпусом, именно в этом месте электромагнитная волна имеет нулевое значение.

Очень важно регулярно проводить диагностику системы блокировки:

Сначала осмотреть дверцу, чтобы определить плотность прилегания и надежность запирания. Для этого можно использовать лист бумаги.
Поместить ее между дверцами и корпусом, прижать, попробовать извлечь из камеры.
Если прикладываются усилия для извлечения бумаги, значит все в порядке. Свободный выход листа говорит о том, что необходимо выполнять регулировку дверцы.
Настройка производится в двух местах: зона петель и замка

Основная цель – это плотное примыкание дверцы с основанием, чтобы излучение не распространялось за пределы бытового прибора.
Следует уделить особое внимание микропереключателю, как в открытом, так и закрытом состоянии. Прозвонить их при помощи тестера и если обнаружатся неполадки заменить оба, поскольку эксплуатационный ресурс у них одинаковый.

Чтобы уменьшить зазор необходимо:

ослабить винты крепления петель дверцы;
нажать на верхнюю часть створки таким образом, чтобы уплотнитель плотно прилегал к камере печи;
зажать винты петель дверцы.

Внимание! СВЧ не будет включаться, если не подается сигнал на электронный модуль управления о закрытой двери. В таком случае контакты разомкнуты, а значит, концевой выключатель сломался

Его следует заменить.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно! Существует три основные причины выхода электроприбора из строя:

Перегорание предохранителей;
Неисправность магнетрона;
Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи. Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Основные неисправности микроволновых печей

Микроволновка не включается

Причин не включения СВЧ печи может быть несколько:

Сетевой провод неисправен. Возможно, он перебит или отошли контакты провода от платы управления. Устранить неисправность можно спаяв контакты, а если причина в шнуре – заменой его.
Перегорел высоковольтный предохранитель. Требуется его замена.
Сломан микропереключатель блокировки двери. Требуется его замена или восстановление контактов.
Не работает термореле. Здесь требуется разобраться, либо термореле перегорело и нужно его заменить, либо возникли неисправности в системе охлаждения камеры печи. Грамотный мастер сможет разобраться в проблеме.
Плата управления вышла из строя. Частые причины такой неисправности заключаются в скачках напряжения. На плате чаще всего выходит из строя понижающий трансформатор, реже ломаются различные радиоэлементы питающей цепи.

Не крутится тарелка

Тарелка плохо вращается или не крутится совсем по причине неисправности двигателя, вращающего поддон. Чаще всего двигатель ломается из-за налипания на вал капель воды, жира и частичек пищи. Это приводит к затруднению вращения вала, увеличению нагрузки на катушку и ее перегорания. При возникновении затруднений вращения, вал можно аккуратно очистить от грязи. Перегорание катушки требует ее замены.

Другой причиной может быть нарушение целостности электрической цепи.

Микроволновка не греет

Перегорел предохранитель. Требуется его замена.
Поломка магнетрона. Причинами таких поломок могут быть перепады напряжения в сети, короткое замыкание, неисправность конденсатора, а также износ элемента. Разобраться с причинами неисправности магнетрона может квалифицированный мастер.
Напряжение в сети ниже 220V.

Искрение и треск в камере микроволновки

Такие признаки говорят о том, что перегорела слюдяная платина. Причиной этого является разогревание продуктов в открытой посуде. Это приводит к испарению жидкости и жира с поверхности блюда и оседанию их на пластине. Также слюда может перегореть, если в камере будет находиться любой, даже незначительный металлический предмет. Или чрезмерное намокание пластины при уборке.

Работа микроволновой печи, сопровождается громким звуком

При длительной работе на максимальном режиме может выйти из строя магнетрон. Так же может возникнуть замыкание в одной из обмоток высоковольтного трансформатора, что тоже приводит к усилению звука. Неисправность вентилятора также проявляется усиление звука и шума.

Не работают кнопки сенсорной панели

В процессе эксплуатации контакты на кнопках нарушаются. Требуется их восстановление, или полная замена кнопки, или сенсорной панели. Также отсутствие ответа на нажатие кнопки может свидетельствовать о нарушении работы блока управления.

Не горит лампочка в камере печи

Лампочка камеры включается при открытии дверцы и в процессе работы микроволновки. Отсутствие подсветки говорит о том, что лампочка выработала свой ресурс и перегорела. Требуется ее замена. Реже лампочка не горит из-за неисправностей проводки.

Эти и многие другие неисправности микроволновок легко устранит мастер из компании «Вежливый сервис 5+». Мы уже более 15 лет работаем со всеми марками СВЧ-печей и будем рады прийти к вам на помощь в любой ситуации. Вызвать специалиста можно уже сегодня по телефону 8(495)707-05-05 или с помощью специальной формы на сайте.

Что делать, если СВЧ-печь крутит, но не греет

Чтобы выяснить, в чем проблема, если микроволновка включается, но не греет, необходимо проверить целостность основных узлов конструкции. Делать это лучше поэтапно или методом исключения.

Ведь если не греет микроволновка, причины могут оказаться простыми, а их устранение займет 2-3 минуты. Иногда все же приходится приобретать новую деталь и выполнить замену. И здесь уже не обойтись без процедуры полного демонтажа конструкции.Обязательно отключите микроволновку от сети перед тем как приступить к ее разборке. Рекомендуется иметь под рукой заводскую инструкцию по эксплуатации. По мере определения неисправности понадобится детальное знакомство с соответствующим разделом.

Изначально проверяют сетевой плавкий предохранитель. Факт его перегорания не всегда определяется визуально. Для достоверности предохранитель проверяют тестером в режиме омметра. В этом случае параметр сопротивления не имеет значения. Устанавливается токопроводимость или ее отсутствие вообще.

Аналогично проверяют и остальные подобные элементы. Высоковольтный предохранитель в кожухе покажет некоторое сопротивление, но так и должно быть. Те из предохранителей, которые не показали токопроводящие свойства, считаются неликвидными — необходима их полная замена.

Отправляясь в магазин за соответствующей запасной частью, возьмите с собой вышедший из строя аналог. Это сэкономит и время, и средства.

Если все предыдущие детали оказались целы, а микроволновая печь не греет все равно, переходят к блоку умножителя (или удвоителя), который состоит из высоковольтного диода и конденсатора. Посредством того же омметра проверяют исправность конденсатора.

Если индикатор кратковременно показывает незначительное сопротивление и сразу переходит на знак «бесконечность», это характерно для исправных конденсаторов такого типа. Если не показывает ничего или незначительное сопротивление без изменений, значит, конденсатор «пробит», то есть неисправен.

Диод, который присутствует в этой сборке рекомендуют заменить вместе с конденсатором. В домашних условиях проверить его работоспособность сложно, а стоимость такой детали невысока.

Далее проверяют фильтровые конденсаторы на корпусе электромагнитной лампы. Их понадобится предварительно разрядить «закорачиванием» контактов на корпус с помощью изолированной отвертки. Проверяют поочередно каждый контакт через омметр на минусовую шину устройства.

Если прибор покажет хоть какое-то сопротивление, это нормально. Если же оно нулевое, деталь подлежит замене. Также проверяют контакты конденсатора на пробой. Нормальное сопротивление между ними должно быть в пределах 0,1 Ом.

Для тестирования трансформатора измеряют сопротивление всех его рабочих обмоток. В этом случае понадобится справочная информация из руководства по эксплуатации. Зная параметры для каждой из катушек трансформатора, определить его состояние легко. Чистые значения сопротивлений не помогут. Тестовые номиналы даются с учетом включенных в цепи деталей электрической схемы.

И вот мы добрались до главной причины, почему микроволновка крутит, но не греет. Она связана с магнетроном. Это мощная лампа, которая генерирует электромагнитные волны определенной частоты (0,5-10 ГГц) при взаимодействии потока электронов с магнитным полем. Вследствие воздействия высокой температуры и магнитного поля часто нарушаются контакты и пайки этого блока.

Прежде всего внимательно осмотрите контактные соединения индукционных катушек фильтра, клемм питания магнетрона с фильтрующими конденсаторами. При необходимости контакты легко восстанавливаются в домашних условиях.

Как в предыдущих случаях, проверьте сопротивление нити накала магнетрона. Оно должно быть в пределах 2-3 Ом. Нарушение параметров свидетельствует о неисправности магнетрона. Для его замены потребуются точные технические характеристики, которые также должны быть в информационной части руководства по эксплуатации.

Имеет место некоторый скепсис по поводу рентабельности и возможности самостоятельной замены лампы магнетрона. Некоторые советуют все же воспользоваться услугами сервисных центров, иные — приобрести новую микроволновку.

Более серьезные причины и их устранение

Прибор может привычно гудеть, на панели у него горят все лампочки, но пища остается неразогретой. Плохо греет микроволновка, если детали, находящиеся внутри нее, неисправны.

Предохранитель

Причиной неправильной работы печки считают неисправность внутри предохранителя. Эта деталь присутствует не во всех марках, и ее поломка приводит к тому, что прибор не способен функционировать в полную силу. Предохранитель может быть установлен в открытую или его прикрывают защитным кожухом.

Деталь представляет собой стеклянную колбу, по краям которой расположены металлические колпачки. Внутри — пружинистая проволочная нить. Один ее конец припаян к колпачку. Она не перегорает, сплав или металл способен размягчаться и разогреваться. Чтобы выяснить, исправно ли коммутационное устройство, его нужно предварительно прозвонить.

Колпачок возвращают и проверяют, как внутри разогревается пружина. На замену предохранитель можно приобрести в любом специализированном магазине.

Проблемы с магнетроном

Одно из повреждений внутри микроволновки — слабые контакты. Зажимы, которые находятся сбоку магнетрона, соединены с проводами трансформатора. В рабочем приборе они отделяются друг от друга с трудом. От нагрева контакт может ухудшиться, поэтому, чтобы восстановить работоспособность микроволновки, контакты сжимают щипцами.

Микроволновка может перестать работать, если заглушка повреждена, почернела или на ней присутствует застывший металл. Чтобы реанимировать прибор, нужно зачистить поверхность и сделать ее максимально ровной. Для этих целей используют абразивную шлифовальную шкурку.

Максимальный эффект достигнут, если поверхность антенны гладкая и блестит. При зачистке нужно быть осторожным: протирать спиртом и затирать до дыр металл запрещено. После того как работа была закончена, можно смахнуть пыль с детали с помощью мягкой кисточки или пылесоса, включенного на малую мощность.

У магнетрона часто плавятся колпачки. Чтобы микроволновка начала работать, нужно сначала убедиться, пострадала ли деталь, и проверить ее центр на наличие вакуума. Для этих целей заглушку аккуратно удаляют и осматривают. Если под ним отсутствуют трещины и дыры, то ремонт заключается в замене колпака. Если пострадал сам магнетрон, то целесообразность починки часто неоправданна: деталь стоит дорого, поэтому проще купить новый прибор.

Колпачок в продаже найти сложно, поэтому его можно самостоятельно выпилить на станке. Если токарные навыки у человека отсутствует, то запчасть делают из металлической полой детали

Важно только подобрать нужный размер. У него отрезают нижнюю часть корпуса и аккуратно высверливают отверстие по центру

Все размеры должны полностью совпадать. Корпус зачищают шлифовальной шкуркой и полируют при необходимости — так заглушка будет лучше проводить микроволны. Самостоятельно изготовленный колпак устанавливают на деталь. Если нужно приобрести магнетрон, то лучше взять сломанную запчасть с собой. Деталь должна иметь такую же мощность, длина антенны и выступ крепежей — совпадать с обеих сторон.

Проблемы со слюдяной пластиной

Выход волновода со стороны внутренней камеры микроволновки прикрыт слюдой. Прибор плохо работает из-за образовавшегося нагара на пластинке. Волны не способны быстро преодолевать такого рода препятствия, а искры появляются при повреждении слюды. Чтобы заменить пластину, достаточно открутить шурупы (4-8 шт.) и аккуратно снять копоть при условии, что дырок на слюде нет.

Перегорел конденсатор или неисправен диод

Если в приборе барахлит двухполюсник, то устройство гудит, внутри камеры крутится поддон, но пищу устройство не разогревает. Чтобы проверить исправность детали, ее соединяют с тестером. Если при прозвоне был обнаружен обрыв, то починить деталь невозможно, ее утилизируют.

Легкое сопротивление свидетельствует о необходимости замены запчасти. Высокое сопротивление — признак исправности детали. Проверить высоковольтный диод практически невозможно, поэтому если причина неисправности в нем, провод меняют. Он стоит недорого, перед покупкой нужно сравнить все параметры.

Не включается

Если микроволновая печь не включается и не горит лампа, в первую очередь стоит проверить подключение к сети. Адаптер должен быть надёжно закреплён как в самом устройстве, так и в розетке. Убедитесь, что подключение к электросети есть, ток подаётся. Попробуйте включить в другую розетку, которая точно работает.

Если такой метод не помогает, проблема возникла более серьёзная. Вы можете заказать ремонт микроволновки в нашей фирме, а также получить полную диагностику. При самостоятельном проведении осмотра, проверьте предохранители. Они имеют свойство сгорать и ломаться при перепаде напряжения. Всего предохранителей два, и оба могут влиять на способность печки включаться.

Первый термодатчик расположен на внешней стороне камеры, второй — сетевой предохранитель. При выявлении неисправности, необходимо их заменить. Если и это не помогло оживить технику, пора переходить к более радикальным мерам.

В двери установлен микропереключатель защёлки, который сигнализирует о положении дверцы: закрыта/открыта. Если переключатель сломан, печка включается, но не запускается разогрев, не крутится тарелка. Механизм прост: модуль управления считает, что дверца осталась открыта, и ждёт, когда её закроют.

Другие неисправности

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.

Неисправности микроволновки и способы устранения

Если возникает ошибка с микроволновой печью, обязательно нужно предварительно провести тестирование всех деталей, поэтому она звонится специальными тестерами. В некоторых случаях бывает так, что просто не идет заряд к устройству. Кроме того, зачастую перегорает трансформатор, могут быть нарушения внутри печи, так как не передается разряд от магнетрона к корпусу печи.

Непременно нужно провести ремонт микроволновой печи, в случае, если она:

Самим выполнить ремонтные работы вполне возможно, самое главное своевременно обратиться за помощью. Если сгорает определенная деталь, то обязательно нужно предварительно разрядить микроволновую печь и только после этого выполнять требуемые работы.

Типичные причины неполадок

Ремонт микроволновой печи легче предотвратить. Для этого не следует использовать аппарат в условиях, которые вызывают критические режимы работы его узлов. В документации, которой снабжают микроволновую печь, достаточно подробно описаны правила эксплуатации и предостережения. Например, о том, что не следует разогревать пищу в металлической посуде, о том, что нельзя включать прибор с пустой камерой и т.д.

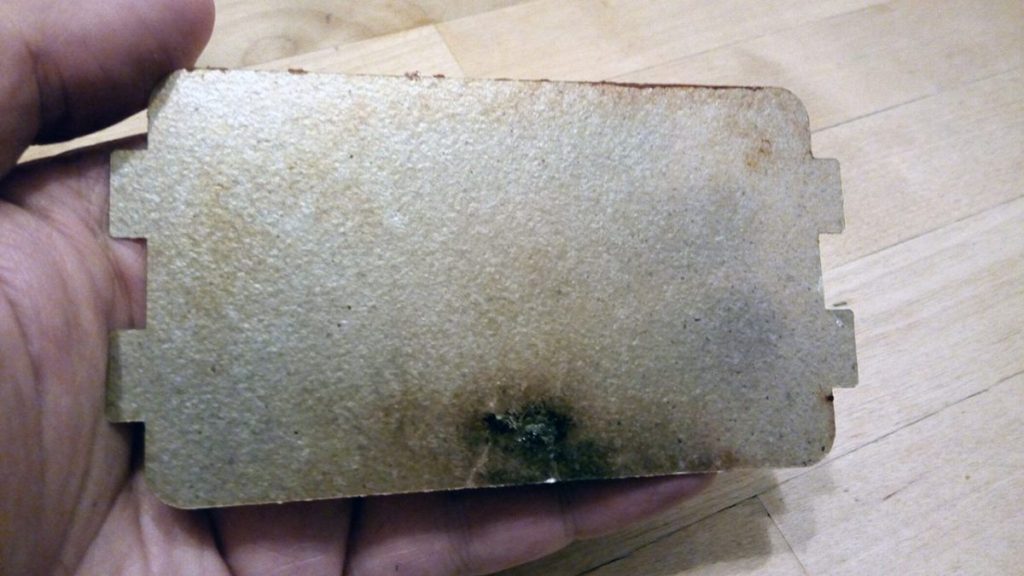

Перегоревшая слюдяная пластина

Необходимо следить за состоянием слюдяной пластины микроволновки, которая закрывает окно волновода, передающего излучение в пространство печи. Регулярная ее очистка позволит предотвратить ремонт микроволновых печей, причиной которого становится прогар, а также искрение и замыкания (о замене неисправной детали читайте в статье чем заменить прогоревшую слюдяную пластину в микроволновке).

Не стоит эксплуатировать устройство, если наблюдается искрение, нарушение целостности слюдяной пластины (это свидетельствует, что элементы магнетрона повреждены или он работает в нестандартном режиме), гудение трансформатора, сбои в работе управляющей электроники. В этом случае, если нет навыков работы с техникой, лучше вызвать квалифицированного специалиста.

Основные элементы микроволновой печи

Возможные причины

Основными причинами, по которым перестало включаться устройство механического типа, являются:

отключение питания сети и прочие неисправности, связанные с подачей электричества;
неисправность предохранителей;
поломка трансформатора;
неисправность индикатора.

Сбои в системе электроснабжения могут стать одной из причин, по которой не включается микроволновка, поэтому прежде чем паниковать, стоит проверить, есть ли в доме свет. Помимо этого, не лишним будет убедиться в том, надежно ли крепится шнур к розетке. Часто это случается с моделями некоторых производителей (например, микроволновок Samsung), имеющих объемные вилки со встроенным внутри предохранителем. При недостаточно хорошем креплении розетки, такая вилка элементарно может отойти от стены, создавая проблемы с электроснабжением.

Перегорание предохранителей – еще одна распространенная причина проблем, связанных с включением микроволновой печи. Единственный способ восстановить работу предохранителя – это поменять его, купив в сервисном центре или магазине. Некоторые марки, такие как Самсунг, LG, Siemens и другие, имеют развитую сеть сервисных центров по всей стране, куда можно свободно обратиться за помощью при любой проблеме, связанной с работой СВЧ.

Сбои в работе трансформатора – гораздо более серьезная причина, устранить которую самостоятельно, как правило, не под силу. Наиболее правильным решением станет обращение в сервисные центры производителей за квалифицированной помощью, тем более, если устройство на гарантии. Гарантию практически наверняка можно потерять, если специалисты обнаружат, что в микроволновую печь Samsung, Supra, Bosch или любую другую, «влезли» самостоятельно.

Поломка индикатора – наиболее простой случай из всех перечисленных, однако такой вариант неисправности приходит в голову часто далеко не сразу. Только перебрав все другие варианты, пользователь прибора догадывается о том, что истинная причина поломки была на поверхности.

Даже такие качественные модели микроволновок, как Samsung, не застрахованы от подобных неприятностей.

Пример пошагового ремонта микроволновки LG MB-4022G

Причин поломок и неисправностей микроволновой печи, как вы уже убедились выше, может быть очень много. Чаще всего это выход из строя самого магнетрона, из-за неправильной эксплуатации прибора, а именно использование посуды не предназначенной для приготовления в СВЧ печи. Также разные металлические детали, которые случайно могут оказаться внутри во время работы.

Но иногда бывают незначительные поломки, которые можно легко устранить, не имея специальных инструментов и не потратив больших средств.

Ниже, в статье будет описана одна из таких поломок, и способ устранения этой неисправности. На фото печь, которая перестала включаться и никак не реагирует на манипуляции ручками управления.

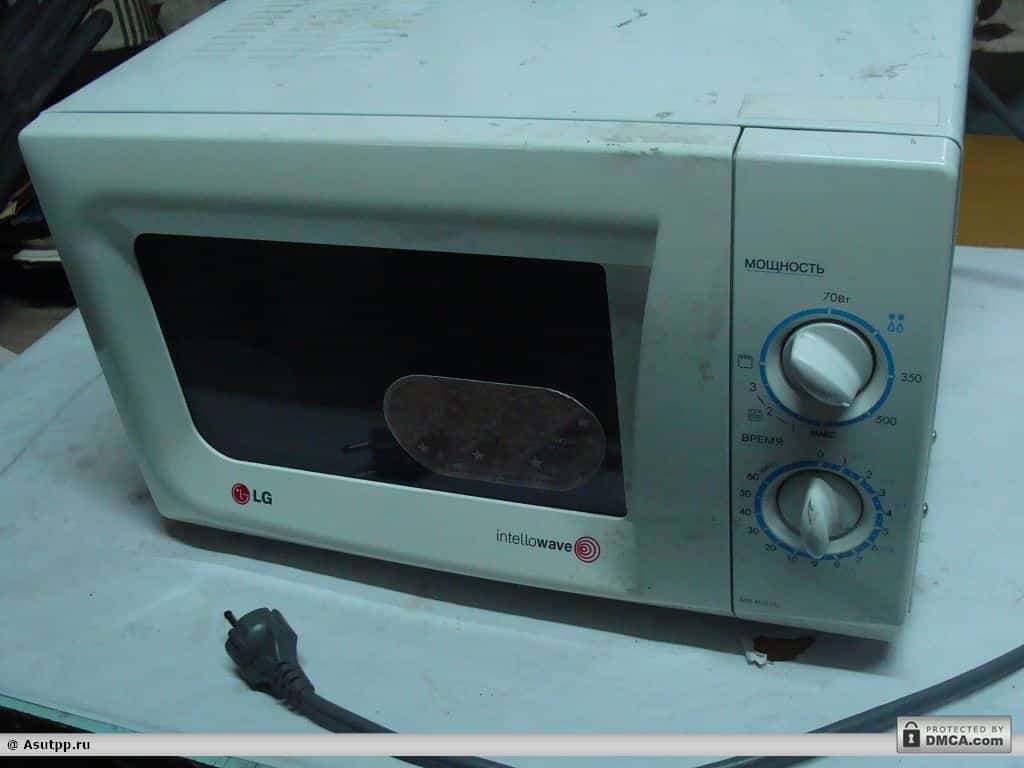

Рис. 7. LG MB-4022G

Перед тем, как снять защитный кожух с печи, необходимо внимательно осмотреть шнур питания и саму вилку, на наличие повреждений обрывов и порезов. Если такие имеются, значит следует разобрать печь.

Для этого понадобится крестовая отвертка.

Разворачиваем печь тыльной стороной к себе, и открутив два винта крепления, снимаем крышку вентиляции. Далее, снимаем защитный кожух.

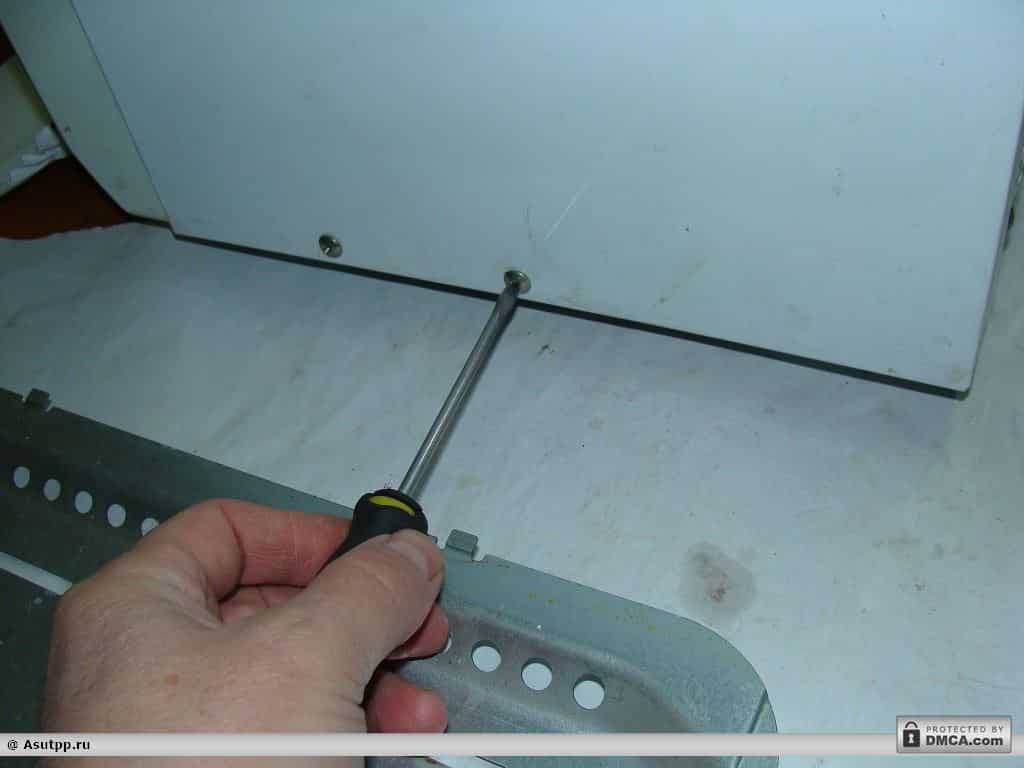

Рис. 8. Снимаем защитный кожух

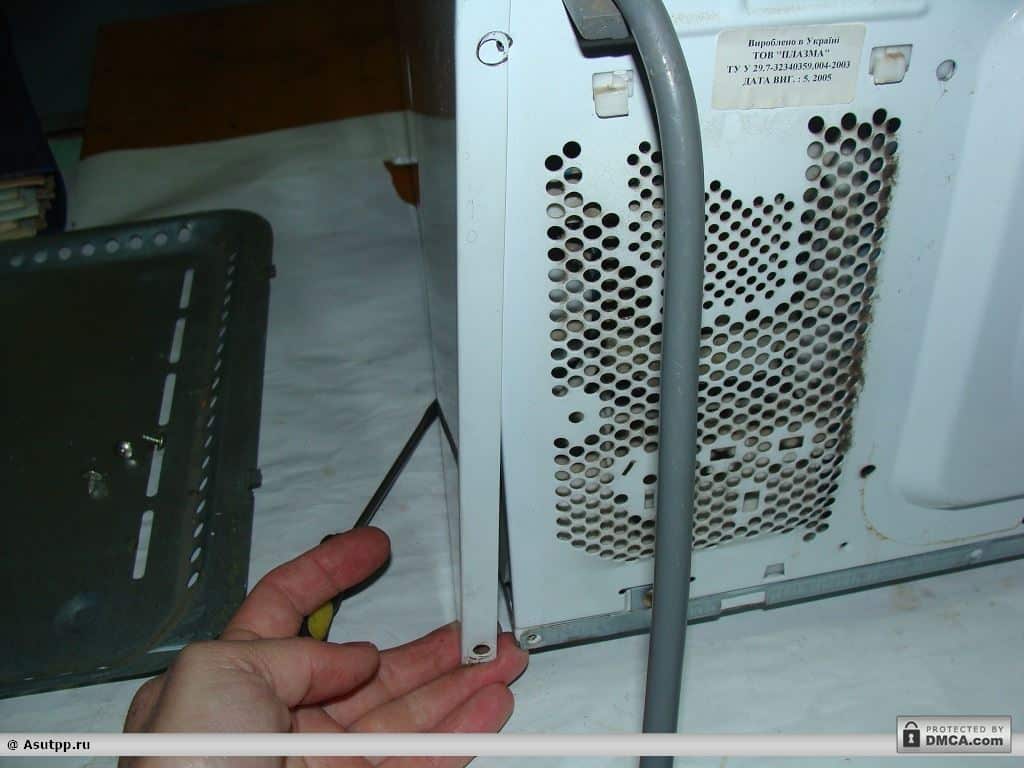

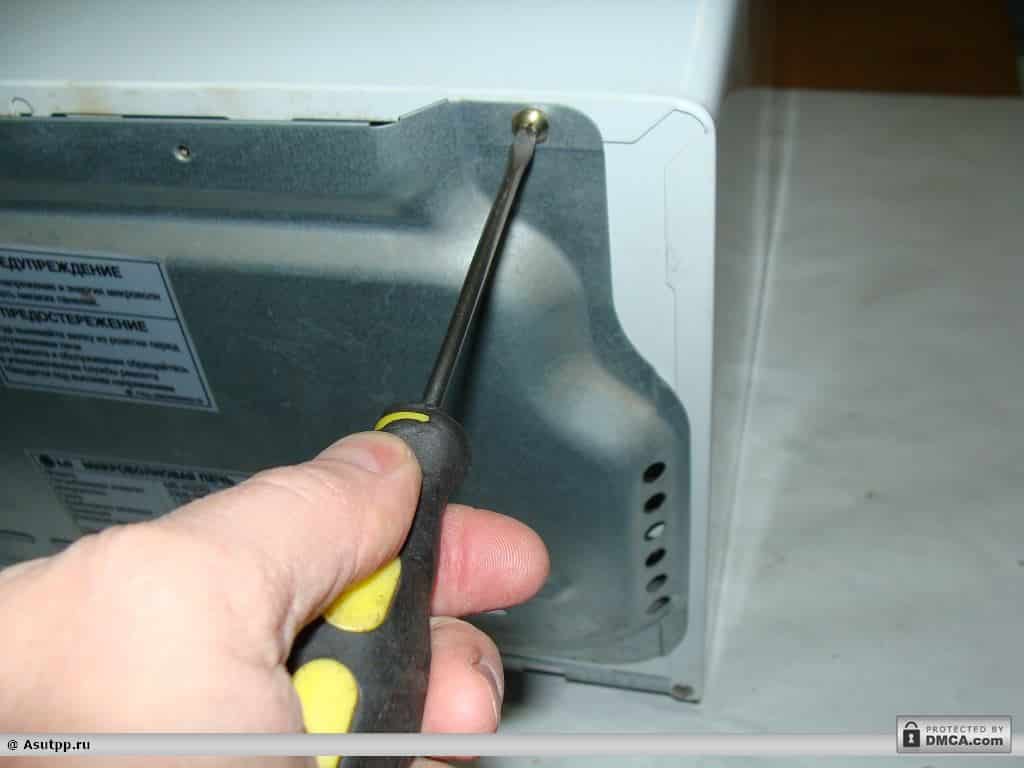

Рис. 9. Откручиваем винтики

Сзади он крепится на нескольких винтах. Откручиваем их все.

Когда все задние винты будут откручены, переходим на боковую, левую сторону.

Рис. 10. Откручиваем боковую левую сторону

Там находится три винта крепления, два снизу и один посередине. Их также следует открутить. По мере откручивания винтов можно наблюдать, как металлические края крышки отходят от шасси корпуса.

Рис. 11. Продолжаем откручивать винты и снимать крышки

Далее, приподнимаем крышку немного вверх и тянем на себя. Таким образом, она выходит из пазов, расположенных на передней части корпуса.

Диагностика и устранение неполадок

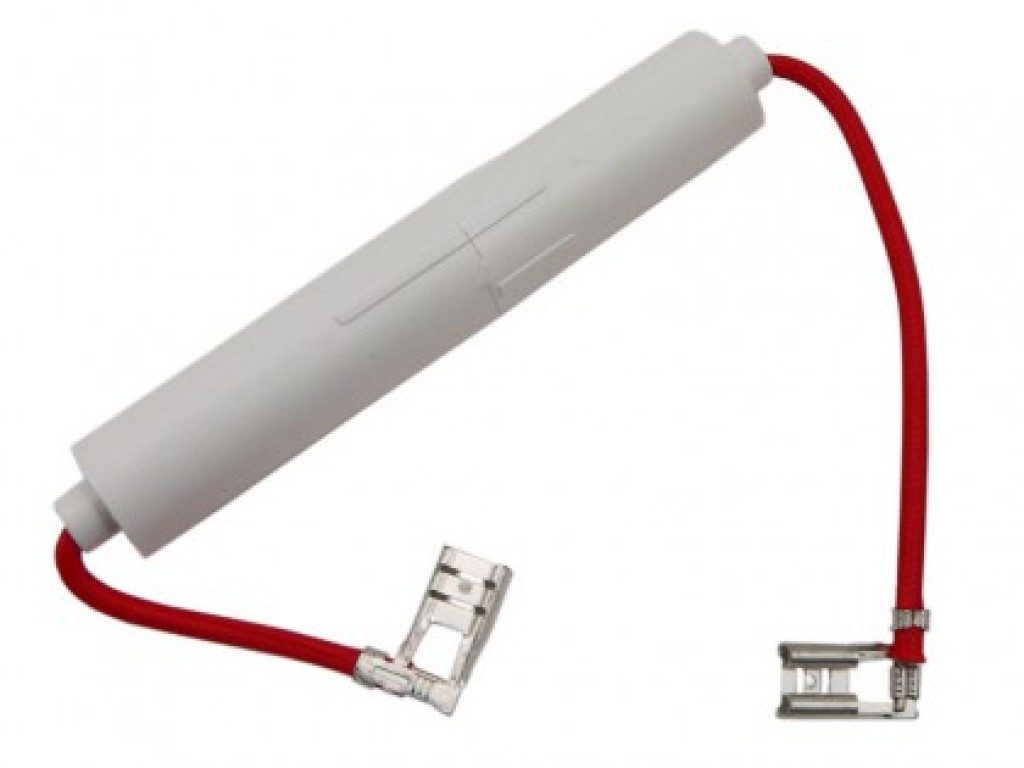

Сгорание предохранителя высокого напряжения

Среди распространённых поломок можно выделить неисправность предохранителя высокого напряжения. В случае поломки микроволновка перестаёт включаться и реагировать на нажатие кнопок. Перед проведением диагностики необходимо разрядить конденсатор выского напряжения, после чего снять защитный кожух, открутив винты крепления. Далее, с помощью ампервольтомметра, следует проверить напряжение в сетевом фильтре.

Чаще всего диод расположен на плате фильтра питания. В случае перегорания детали её следует немедленно заменить. После ремонта необходимо выяснить причину перегрузки, из-за чего предохранитель вышел из строя.

Если на деталях прибора обнаружены вздутия или потемнения, необходимо провести проверку управляющего блока. Если после замены предохранителя в работе устройства ничего не изменилось, проблема может заключаться в плате трансформатора.

Неисправность магнетрона

Это самая распространённая неисправность, которая поджидает владельцев микроволновок. Если печка не разогревает, необходимо разобраться с работой магнетрона. Для обнаружения поломки осмотрите внутренние стенки прибора. Если механические повреждения отсутствуют, снимите пластину с левой стороны отсека и очистите с помощью слабого раствора спирта. После очистки можно приступать к проверке работоспособности элемента. При обнаружении потемнений или прожжённых отверстий замените неисправный механизм.

После очистки поверхностей можно приступать к диагностике блока. Чтобы обнаружить поломку, визуально осмотрите состояние изоляции между корпусом устройства и клеммами. Сопротивление на диагностируемом участке говорит о неисправности конденсаторов в фильтре. В этом случае ремонт может ограничиться заменой блока фильтра и конденсатора. Далее следует осмотреть металлический колпачок и, в случае повреждения, заменить новым.

Сгорела слюдяная пластина

Ещё одна частая причина неполадок с микроволновкой — сгоревшая слюдяная пластина. Однако эту неисправность можно отремонтировать своими руками. Один из симптомов поломки — искры в зоне волнового канала. Почему это произошло и как починить?

В процессе готовки некоторые продукты могут разбрызгиваться, последствие — размокание слюды. Чтобы избежать поломки в будущем, готовьте и разогревайте продукты только в закрытой посуде. Итак, что делать, если предотвратить прогорание не удалось:

Запаситесь рабочими инструментами: ножницами, наждачной бумагой, шилом и надфилем.
Открутите верхнюю крышку и дверцу прибора.
Достаньте старую пластину и магнетрон.
Обработайте надфилем щель волновода.
Избавьтесь от острых металлических кромок, возникших вследствие прогорания слюды.
Зачистите волновой канал наждаком.
Обработайте обгоревшие детали техники.
Удалите грязь с внутренней камеры и волнового канала.
Осмотрите блок магнетрона.
При необходимости замените металлический колпачок.
Пользуясь инструкцией, установите магнетрон.
Прикрутите дверные створки.
Запустите печку, поместив внутрь чашу с водой.
Наложите новый слой слюды на прогоревшую пластину.
Обведите контур пластины с помощью шила.
Установите слюдяную пластину.

Обнаружение неполадки: четкий план действий

Печка отключается после старта или через 3 секунды с начала работы? Если МВП включается и сразу выключается, как мы уже говорили, проверяйте напряжение в розетке. В ней 220V? Тогда действуйте так:

Осмотрите сетевой провод. Обнаружив почерневшую или прожженную (оплавленную) изоляцию на проводах, позаботьтесь о замене. Также нужно очистить с помощью металлической щеточки контакты и клеммы.

Проверьте исправность предохранителей на фильтре. При осмотре вы не должны обнаружить какие-либо дефекты. Для замера сопротивления предохранителей пользуйтесь тестером или омметром.

Осмотрите термопредохранитель. При перегорании заменить.
Если все из вышеперечисленного исправно, стоит определить, подается ли напряжение на первичную обмотку трансформатора управляющего блока. Если это не так, проверьте вторичную обмотку. Если напряжения нет и там, то вероятно перегорание первичной обмотки и нужен новый трансформатор.
Неисправен управляющий блок? Как мы уже говорили, его починка требует специальных знаний. Ремонт может обойтись «в копеечку», поэтому иногда проще заменить блок новым.

Электрическая схема микроволновой печи

Несколько наиболее типичных электрических схем:

Направленная излучающая СВЧ головка разогревающее содержимое микроволновой печи, работает от источника постоянного тока. Магнетрон это электровакуумный диод с цилиндрическим анодом вокруг стержневого катода. Кроме микроволновки, используется в радарных установках. Мощность магнетрона может быть от 10 Вт до 5 МВт (в импульсном режиме при длительностях импульсов главным образом от долей до десятков микросекунд).

принципиальная схема включения магнетрона

Как видно из упрощенной схемы включения магнетрона, он питается от мощного трансформатора. Повышающий трансформатор (THV) подает переменное напряжение (около 2000 вольт) на умножитель напряжения встроенный в корпус магнетрона. Умножитель выпрямляет и повышает напряжение до 4000 вольт. Предохранитель (FHV) и диод (DHV) защищают вторичную от пробоя и короткого замыкания магнетрона. Конденсатор и резистор (CHV) нужны для снятия высокого напряжения в цепи питания, после отключения микроволновки.

Обмотка 2 трансформатора предназначена для питания нити накала магнетрона переменным напряжением 6,3 вольта.

Высоковольтный диод (DHV)

высоковольтный диод микроволновок

Конструктивно в корпусе высоковольтного диода последовательно включены несколько обычных диодов. «Прозвонить» его тестером или мультиметром не удастся. Но можно проверить включив последовательно с мультиметром и подать на него 220 вольт переменного тока, как на рисунке.

В таблице ниже приведены основные причины поломки микроволновки.

Другие неполадки

Причин, почему микроволновая печь не включается, много. Некоторые встречаются намного реже перечисленных выше:

слабое напряжение в сети. Наблюдается в старых домах, когда одновременно запускается несколько приборов;
неисправен диод удвоителя (мощность тока не увеличивается, получаемой энергии недостаточно, чтобы выработать электромагнитное поле);
неисправен конденсатор удвоителя;
блок управления не включается, т.к. трансформатор перестал подавать к нему напряжение. Скорее всего, сгорел не сам блок, а каналы, передающие энергию;
сломан проходной конденсатор;
не греет магнетрон. Магнетрон создает электромагнитное поле, которое разгоняет молекулы жидкости в пище. Они двигаются, создается трение, способствующее разогреву. Когда деталь повреждается изнутри, аппаратную часть пытаются отремонтировать. Но если наблюдаются дефекты корпуса, устройство меняют.

Иногда сенсорная панель перестает реагировать на манипуляции пользователя, либо делает это с ошибками, например, устанавливает неправильный режим. Панель меняют или перепаивают контакты.

Принцип работы микроволновки

Перед тем, как вы примете решение чинить печку самостоятельно, следует разобраться с конструкцией и устройством прибора. Обычная СВЧ-печь состоит из магнетрона, конденсатора, трансформатора, диода и вентилятора. У современных моделей можно найти вспомогательные элементы, например гриль.

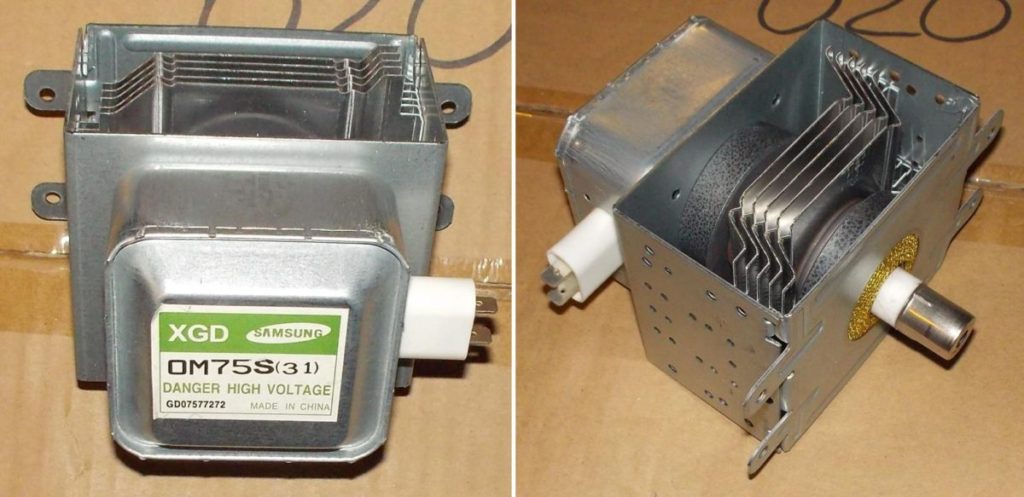

Магнетрон

Сердцем микроволновки называют магнетрон, энергия которого преобразовывается в тепло. Такой принцип работы доступен за счёт анодно-накального стабилизатора (трансформатора). Корпус электронного прибора помещён в специальный пластинчатый радиатор, который постоянно обдувается вентилятором. Чтобы деталь не перегрелась, её оснащают специальным термопредохранителем. В первых микроволновках именно магнетрон забирал львиную долю стоимости. Однако, со временем, цена стала доступной, после чего было запущено массовое производство.

Вентилятор

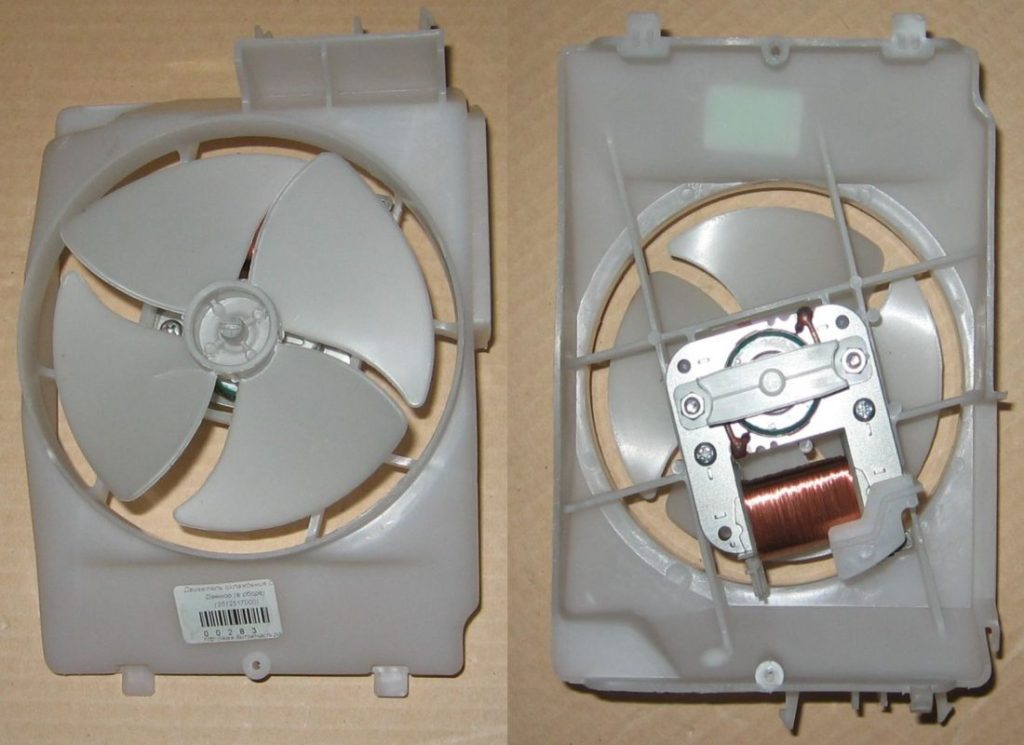

Ещё один важный элемент в устройстве прибора — вентилятор, благодаря которому осуществляется обдув камеры, магнетрона и гриля. Вентилятор позволяет выходить наружу накопившемуся воздуху и водяному пару. Циркуляция воздуха в камере доступна через воздухопроводы, которые расположены внутри микроволновки.

Экранированная камера

Независимо от стоимости и модели любая печка имеет экранированную камеру. Защищённая металлом камера предотвращает выход СВЧ-лучей наружу. На стекле расположена специальная сетка, которая создана для удерживания лучей внутри микроволновки. Необходимо следить и за тем, чтобы дверца всегда плотно прилегала к корпусу. Запрещается использовать устройство, если дверца не закрывается.

Блок управления

Панель управления создана для контроля и поддержки установленной мощности прибора. Эти функции можно назвать основными. Более продвинутые модели имеют расширенный функционал, в который входят: таймер, индикаторы времени и мощности, программы автоменю, звуковая сигнализация и другие.

Поломки микроволновых печей

Многих интересует, как проверить, выдает ли печь положенные характеристики. В литературных источниках написано: метод измерения находится в НВН 100 ГОСТ 19308 – 80; приведены рисунок и полезные сведения для проведения процесса оценки. Начало абзаца выписано из книги по ремонту микроволновых печей, вышедшей в 2003 году. Настораживает, что ГОСТ найти на практике сложно. Авторы погуглили и обнаружили ГОСТ Р МЭК 60705-2011. И называется документ «Печи микроволновые бытовые. Методы измерения функциональных характеристик». Вот от него и предлагается танцевать дальше. Книга чуточку устарела. Текст приводит все меньше использующиеся конструкции микроволновой печи: излучение входит в рабочую камеру сверху. Диковинным современности конструкторским ходом предполагалось создать равномерное поле по объему. Сегодня волны входят справа, ремонт выполняется по-другому.

Уже сотни страничек исписаны пробоем конденсаторов, выгоранием диодов, предохранителей. Представляется, дети школьного возраста ведают, что ломается. Предлагается обсудить не замыленный аспект – СВЧ поле, мощность, распределение вектора напряженности, особенности и опасность. Выполняя ремонт, часто забываем, что прибор призван помочь семье, а не губить человечество. Какой-нибудь Whirlpool может легко уничтожить генофонд, если не предпринимать соответствующих мер безопасности.

Простой ремонт микроволновки своими руками: 5 решений основных проблем
