20 советов по выбору розетки с таймером выключения/включения

Основные характеристики

Моноблоки, которые представляют собой таймеры времени, чаще всего встроены в переносную розетку, иногда — в удлинитель или переходник. Это устройство контролирует реле, которое соединяет входные и выходные контакты. Оно размыкает и замыкает их, таким образом прекращая и снова начиная подачу электричества к подключённому прибору. Контролируется процесс и устанавливаются параметры через панель управления, установленную на лицевой части моноблока.

Хотя разные модели таймеров времени имеют одинаковый принцип работы, они довольно сильно отличаются друг от друга. Бывают как простые механические устройства, так и электрические со сложными настройками и множеством дополнительных функций. Они предназначены для использования в разных условиях и с разными целями. Различаются они по следующим характеристикам:

• максимальное время и размер интервалов, которые можно поставить между включением и выключением розетки;
• точность и наиболее высокая погрешность при срабатывании;
• дискретность, с которой задается время переключения, может варьироваться от нескольких секунд до получаса;
• наибольшая нагрузка тока, которую таймер может выдержать, — у обычных бытовых розеток этот показатель составляет 16 ампер, но в промышленности могут понадобиться более высокие значения;
• количество переключений в сутки, которое можно задать;
• наличие дополнительных функций, таких как защита от брызг и воздействия высокой влажности воздуха.

Классификация

По способу управления розетки для умного дома делят на:

• механические таймеры (реле времени), которые программируются на включение или отключение нагрузки через заданные промежутки времени;
• розетки с электронным блоком управления.

Механические и их программирование

Работа простейших розеток с механическим управлением похожа на работу таймеров встраиваемых в микроволновые печи. Продолжительность включенного состояния розетки определяется углом поворота рукоятки управления. Встроенный часовой механизм таймера отрабатывает установленное время и отключает нагрузку. К описанному типу розеток подключают утюги, варочные поверхности, электроплитки, другие нагревательные приборы. Использование такого простого устройства позволит сэкономить электроэнергию и предотвратит возникновение пожара.

Как пользоваться механическим устройством

Промышленность так же предлагает розетки со встроенными механическими таймерами циклического типа. На них выставляют текущее время и программируют время включения и отключения электроприбора.

В продаже есть умные розетки, которые настраиваются на суточный или недельный цикл. С помощью таких умных розеток управляют освещением, имитируя присутствие хозяев в пустующем доме. К ним подключают отопительные приборы, кондиционеры или водонагреватели, которые будут включаться-отключаться в выбранное время и даже в нужный день недели. С помощью таких розеток управляют уличными светильниками в загородном доме или в коммунальном хозяйстве.

Электронная, автоматическая, цифровая: как правильно пользоваться по инструкции

Умные розетки с электронными блоками управления отличаются большим разнообразием, например оформлены как таймеры с жидкокристаллическим индикатором и кнопками управления. На индикаторе отображается положение реле (включено или выключено), потребляемый ток и показания ваттметра.

Отличием розеток с электронным управлением от механических приборов является наличие интерфейса, который контролирует электроприборы дистанционно. Умные розетки с электронной начинкой могут управляются:

• через инфракрасный порт;
• через bluetooth;
• по Wi-Fi;
• через встроенный GSM, в который вставлена телефонная SIM-карта;
• по другим радиоканалам с различными типами протоколов связи.

Розетки, оснащенные ИК-приемником и модулем bluetooth управляются на расстоянии до нескольких десятков метров. Причем в первом случае в качестве передатчика управляющих команд подойдет пульт от любого телевизора или другого бытового прибора. Встроенный в розетку микрочип запоминает команды поступающие с ИК-пульта при «обучении» прибора.

Управление через Wi-Fi, или с помощью GSM позволяет реализовывать функцию управления практически из любой точки мира, где есть интернет или работает сотовая связь. При этом можно посылать команды управления и получать информацию о состоянии подключенного прибора, о потребленной электроэнергии, считывать показания встроенных датчиков, например, температуру воздуха в помещении.

Для пульта управления GSM- и Wi-Fi-розеток подойдет смартфон с установленным приложением. Производители размещают приложения в магазинах Google Play и App Store. Владелец розетки может бесплатно скачать там нужную программу. Выбор магазина зависит от типа операционной системы телефона. Приложения имеют интуитивно понятный интерфейс и обладают большим набором сервисных функций, которые позволяют реализовывать разные алгоритмы управления нагрузками.

Любая сложная система несет определенные риски. Например, нельзя быть на 100% уверенным, что уходя из дома, вы выключите забытый утюг. В телефоне служащем пультом может разрядится батарейка, или «внезапно» закончатся деньги на счету.

Электронный таймер CN101A помощник на даче и не только.

Привет всем муськовчанам. Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress. Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В. Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление. Технические характеристики. Модель CN101А Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz (Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В) Максимальная нагрузка: 16 А при 220В Встроенная батарея 1,2В 40мА Количество каналов: 1 Минимальное время переключения: 1 минута Диапазон времени: 1 минута -168 часов Количество программ: 17 Рабочая температура: от – 10 °С до +40 °С Влажность: 35-85% RH Крепление: накладной Габаритные размеры: 60х60х32 При необходимости можно приобрести отдельно коробку для монтажа.

В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений: 1)отдельно каждый день 2) вся неделя 3)вся неделя кроме воскресенья 4)с понедельника по пятницу (рабочие дни). 5)суббота и воскресенье (выходные). 6)понедельник, среда, пятница 7)вторник, четверг, суббота 8)понедельник, вторник, среда 9) четверг, пятница, суббота

На ЖК дисплее отображена следующая информация. текущее время текущий режим работы — «auto» в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье. Кнопка «Manual» позволяет переключать между тремя различными состояниями: включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы. вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка. разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

Вид внутри таймера CN101A

Схема подключения нагрузки 220В.

Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С». Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.

Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы. Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R». Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.

Механический таймер tg-14a инструкция.pdf

1-38 01 01 «Механические и электромеханические приборы и аппараты». Лабораторный практикум содержит описание электробытовых приборов… корпус подшипникового узла; 11 – вал рабочего диска;. 12 – подшипник. 14… mg. G. ,. H. G. 54. 508,94,01= +. ⋅. =. Коэффициент θ α θ α α α α α tg f tg tg. TG-K330, TG-Rxxx, RT 0-30. Pulser M… RTRD 14. 14 A. IP 21. Ш x В x Д . Вес. RTRD 2. 240 x 284 x 132. 7,5 кг… использованием таймера или термостата… ствуют механические элементы, подверженные износу.. Описание. термокупол… 14 доз / 7 двойных доз сб, 08/09/2014 — 14:49 — Genaro18cigo (не проверено). чт, 08/14/2014 — 00: 06 — Horace18St (не проверено). скачать браузер фаерфокс бесплатно. ёмкость для воды: 1,8 л 14. Микропроцессорный контроллер TG-V и µP-T… 15. Микропроцессорный контроллер. Инструкции по эксплуатации установки……… 27… Таймер размораживания.… механического повреждения или вследствие. 14. Микропроцессорный контроллер TG-V и µP-T… 15. Микропроцессорный контроллер. Инструкции по эксплуатации установки……… 27… Таймер размораживания.… механического повреждения или вследствие. поворотные регуляторы Механический таймер tg-14a инструкция. Механический таймер. Доступные форматы для скачивания: .PDF .FB2 .DOC .TXT .torrent. Похожие файлы:. ТАЙМЕР МЕХАНИЧЕСКИЙ С СУТОЧНОЙ ПРОГРАММОЙ. Инструкция по эксплуатации Арт. 05351. Задайте таймеру текущее время суток. Поверните. Optigo OP10 Manual… Глава 9 Таймер и планировщик.… Встроенный таймер… TG-R5/PT1000, TG-KH/PT1000, TG-AH/PT1000, TG-UH/PT1000. 14. 13. 12. 11. 10. 3. 2. 1. AO2 0.10 V DC output. AO1 0.10 V DC output… Для понимания работы планировщика можно сравнить его с механическим таймером,. лее – регистратор) и содержит технические данные, описание принципа действия и устройства, а также сведения. 14 каналов (модуль AI182 – 1 шт.,.

: 979

• Механический,
• таймер,
• tg-14a,
• инструкция.pdf

• 4 октября 2014, 11:34
• anatu

Рекомендуем ещё прочитать интересное от пользователя anatu

1. Презентации на тему Дагестан, культура и традиции народа, скачать. Классный час Воспитание…
2. гдз по обж за 9 класс репина т а Решебник ГДЗ по Математике 5 класс Виленкин ( 1 Материал ) Математика для 5 класс Н.Я . 16…
3. видео как сделать куннингилиус Как сделать видео из фотографий с музыкой; создаем видео из фото, используя специальные…
4. история 8 класс конспект параграфа 21 Додав: uthitel 23 авг 2012. Конспекты по истории помогут при подготовке к ЕГЭ, при. без обработки…
5. гдз русский бабайцева 6 7 класс Поскольку государственный язык в России русский, не знать его просто невозможно. Готовые…
6. диктанты для 2 класса по русскому языку 2 четверть пнш 20 мар 2011. Диктант по программе ПНШ. Проверочная работа по математике 2 класс. Самостоятельные…
7. відповіді до практичного зошита з географії 9 клас думанська відповіді до практичних робіт з географії 9 клас к… Спойлер. ozoqifo. готова практична…
8. рецензия на рабочую программу модуля Отзывы о колледже… Рабочая программа «Математика РТ» · Модуль А11 « Техническое эксплуатация…

Как самостоятельно изготовить таймер: схемы и рекомендации

Электрические устройства для контроля подачи тока имеют разную конструкцию. Релейные считаются самыми надежными. Также встречаются симисторные и тиристорные. Подключающий элемент на общей схеме может располагаться в нескольких местах:

• спереди;
• сбоку;
• сзади;
• присоединяться с помощью отдельного разъема.

Для настройки времени может использоваться потенциометр, переключатель, кнопки.

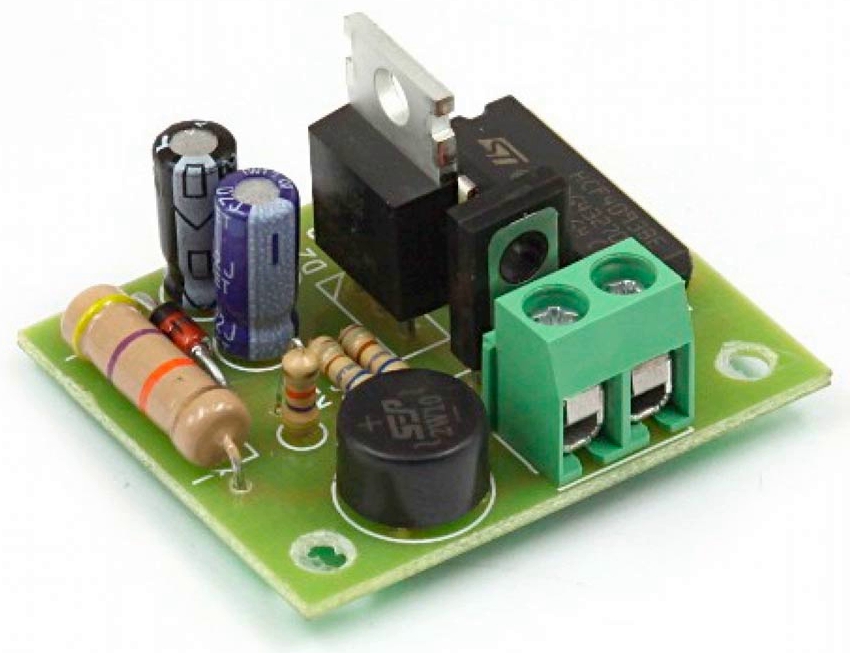

Способы создания реле времени в розетке 220В своими руками

Если предполагается эксплуатация устройства при нагрузке 220В, нужно брать диодные варианты, которые укомплектованы магнитным пускателем. Контроллер собирается из таких элементов:

• тирристор;
• диоды (4 шт.), под 1А и 400В на выходе;
• сопротивление (3 шт.);
• пусковая кнопка;
• конденсатор с емкостью 0,47 мФ.

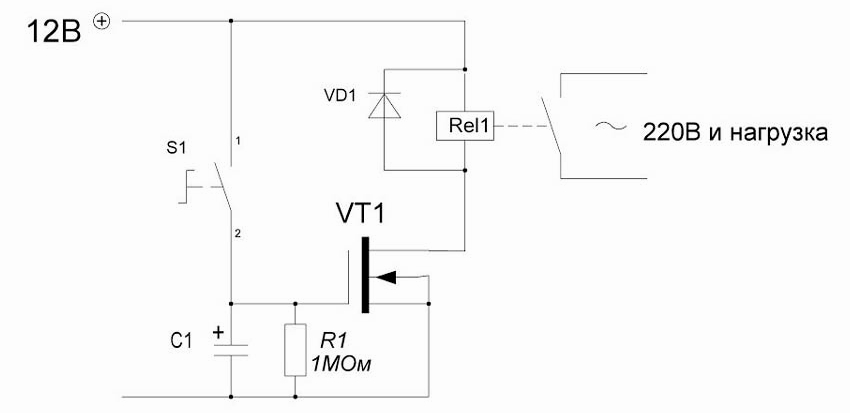

Схема реле на одном транзисторе

Принцип действия такой схемы довольно простой. После нажатия пусковой кнопки происходит замыкание сети и начинается зарядка конденсатора. В этот момент тирристор находится в открытом состоянии. Когда зарядка конденсатора завершается, он закрывается. В результате этого прекращается подача электричества и прибор отключается.

Чтобы скорректировать работу, можно подобрать соответствующую мощность конденсатора и резистор сопротивления (R3).

Можно использовать и такой вариант:

• Один из контактов диодного моста вместе с выключателем кинуть на 220В.
• Второй контакт диодного моста соединяется с выключателем.
• Тиристор ВТ 151 подключают к резисторам сопротивления (1500 и 200 Ом), а также к диоду.
• Оставшиеся контакты диода и резистора 200 Ом подключают к конденсатору. Параллельно с ним включается сопротивление на 4300 Ом.

Реле на микросхеме

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

• клеммники винтового типа;
• диод;
• плата размером 65х35;
• резистор;
• паяльник для точечных соединений;
• программный файл Sprint Layout;
• биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

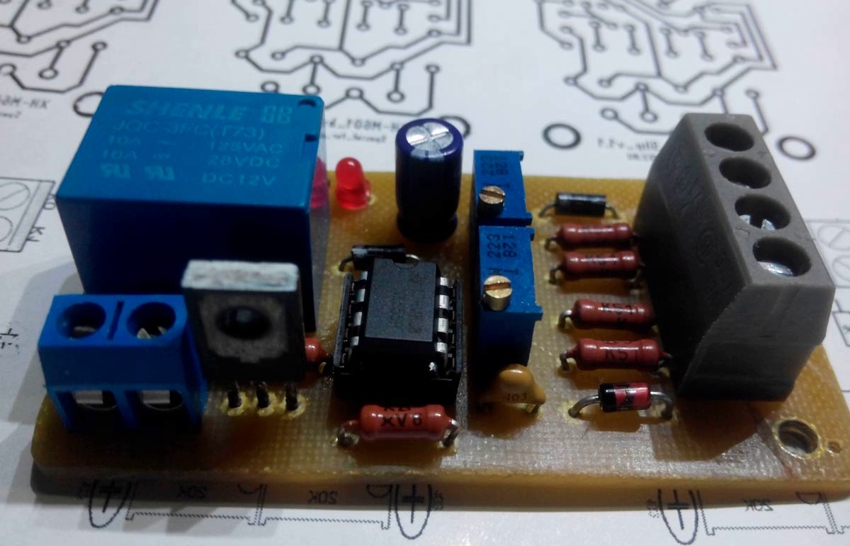

Таймер, изготовленный своими руками

Как работает эта система:

• Нажатием кнопки выполняется запуск.
• Схема замыкается и на прибор дается напряжение.
• Загорается лампочка и запускается процесс отсчета времени.
• Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

ТОП 8 популярных моделей розеток с таймером

Theben Timer 26

Компания зарекомендовала себя с самой лучфшей стороны и выпускает высококлассное оборудование европейского качества. Естественно цена на эту довольно простую модель не самая низкая и составляет порядка 1800 руб.

Rev Ritter 05163 3

Механический таймер-розетка с минимальным порогом включения в 120 мин. Максимальных включений может быть 12 в сутки. Подключаемая мощность — 3680 Вт. Стоит устройство 519 рублей.

Theben Timer 26 IP44

Как уже говорилось, качество продуктов данного производителя очень высокого качества, поэтому цена тоже соответствующая. Купить Timer 26 IP44 можно примерно за 3000 руб. Материалы и сборка полностью соответствует стоимости.

Из особенностей выделим бесшумность и звуковой сигнал по прохождению заданного цикла.

ТРЭ-01 TDM

Простой и удобный таймер для разного вида задач. Таймер умеет работать на неделю или сутки, срабатывать в случайном режиме, а также включаться в определённый час в определённый день. Номинальный ток прибора не должен превышать 16 А, а максимальная нагрузка — 3500 Вт. Имеется 20 ячеек памяти включения-отключения. Работа от встроенного аккумулятора гарантируется до 100 часов. Степень защиты прибора — IP20.

Набор кнопок весьма стандартен. Слева расположена кнопка «Сброс», которая очищает всю память. За ней идет «Уст.», которая отвечает за режимы программирования дней недели, часов, минут или секунд. Справа сверху располагаются стрелки влево и вправо, с помощью которых можно инициировать начало программы «Обратный отсчёт» и уменьшить значения часов и минут.

Нижний ряд начинается с кнопки с иконкой часов, которая осуществляет выход из режима программирования и включает отображение текущего времени. Кнопка «Случ.» включает режим случайной задержки. Далее следует «Счет», который активирует и деактивирует функцию обратного отсчёта. Кнопка «Режим» переключает режимы работы таймера.

С кнопками всё. Теперь осталось понять, как его запустить и начать пользоваться. При первом включении в розетку нужно нажать кнопку сброса, которая выполнит инициализацию устройства. Теперь таймер готов к работе.

Чтобы установить текущую дату и время, нужно нажать и удерживать кнопку «Уст.» нажатой в течение 5 секунд, чтобы начал моргать день недели. Используя стрелки вправо и влево, выбирается текущий день недели. После этого над однократно нажать кнопку «Уст.», чтобы заморгала иконка с часами. Точно так же стрелками устанавливается нужный час. Аналогично устанавливаются и минуты.

Собственно, точно по такому же алгоритму устанавливаются и программы для включения таймера. Только вход в режим программирования начинается с кнопки со стрелкой  вправо.

E.Next e.control.t14

Качество сборки за свои деньги, как мы уже сообщали находиться на довольно высоком уровне. Отечественное производство с использованием наработок и комплектующих ведущих европейских производителей электротехнической продукции.

Feron 23239

Простой дизайн и функциональность

Практически полная копия предыдущей модели, которая немного отличается дизайном. Технические характеристики те же — таймер на сутки, 48 включений, максимальная мощность — 3500 Вт. Стоит прибор 459 рублей.

HS Electro Т-10ц

Довольно популярная модель с высоким качеством сборки и приличной гарантией производителя. Приобрести модель на российском рынке можно за 1300 руб.

Feron 23205

Электронный таймер для розетки на 220 В и рассчитанный на мощность в 3500 Вт . Минимальный интервал, на который можно запрограммировать розетку — 1 мин. Стоит прибор 650 рублей.

Что включает в себя программирование розетки?

Более детально стоит остановиться на методике программирования розетки с таймером:

1. Для начала необходимо задать точное время. Чтобы это осуществить, нажимаем острым предметом на Clock, далее задаем текущий день недели (клавиша Week), часы (Hour) и минуты (Min).
2. Обозначаем время включения – понадобится кнопка Timer. После нажатия на данную кнопку на дисплее высветится надпись On 1. Далее уже настраивается время выключения таймера. Установка времени также осуществляется клавишами Week, Hour и Min.
3. Чтобы посмотреть, успешно ли зафиксировались задачи, необходимо на пару секунд задержать кнопку Timer.
4. Окончив программирование, необходимо вновь нажать на клавишу Clock, тем самым переводя устройство в рабочий режим.

Стоит заметить, что программируемая розетка (инструкция к любой модели поставляется в комплекте) может осуществлять запланированные задачи только в режиме Auto. Если на приборе активирована функция Manual on, то аппарат будет действовать как простая розетка, а функция Manual off и вовсе выключает устройство.

ТОП 7 популярных моделей розеток с таймером

Theben Timer 26

Самая простая, но надежная модель от немецкого производителя Theben. Отличается высокой надежностью и долговечностью. При совершении цикла включения-выключения оповещает вас характерным щелчком. В отличие от китайских аналогов работает совершенно бесшумно при заводе таймера. Световая индикация отсутствует, но при его остальных преимуществах — это не критично. Максимальная нагрузка — 16А.

Theben Timer 26 IP44

Идентичная модель предыдущему варианту, но с одним важным свойством — защита от влаги и пыли по сертификату IP44

Что немаловажно, когда используете подобную розетку на открытом воздухе. В остальном характеристики идентичные: управление механическое, а сила тока максимум 16А. Как уже говорилось, качество продуктов данного производителя очень высокого качества, поэтому цена тоже соответствующая

Купить Timer 26 IP44 можно примерно за 3000 руб. Материалы и сборка полностью соответствует стоимости

Как уже говорилось, качество продуктов данного производителя очень высокого качества, поэтому цена тоже соответствующая. Купить Timer 26 IP44 можно примерно за 3000 руб. Материалы и сборка полностью соответствует стоимости.

Из особенностей выделим бесшумность и звуковой сигнал по прохождению заданного цикла.

E.Next e.control.t11

Тоже предельно простая модель розетки с механическим таймером отечественного производства, но европейским качеством. Компания E.Next выпускает широкий спектр электротехнического оборудования:лампочки, кабельная продукция и щитовое оборудование разного типа.

Партнерами компании выступают ведущие производители электротехнической продукции: SGC (Бельгия), ASCO (США), LIFASA (Испания), ARDIC (Турция), KIWA (Словакия), POWER (Польша), OLMEX (Польша), CETINKAYA PANO (Турция), CWS (Чехия).

В отличии от предыдущего варианта стоимость данной розетки совсем низкая, что при ее нагрузке 16А, очень даже неплохо. Цена составляет всего около 400-500 руб.

E.Next e.control.t14

Еще одна модель умной розетки с таймером от компании E.Next только с электронным управлением недельного срока. Очень неплохое устройство со всем необходимым функционалом и предельно простым управлением. Задавайте необходимый график включения и выключения питания на каждый день в течении всей недели. Максимальная сила тока — 16А.

Качество сборки за свои деньги, как мы уже сообщали находиться на довольно высоком уровне. Отечественное производство с использованием наработок и комплектующих ведущих европейских производителей электротехнической продукции.

Feron TM22/61925

Российский производитель, выпускающий недорогую продукцию, которая отлично подойдет для условий в российских реалиях. Вполне неплохие устройства, но не самые надежные. Производитель дает гарантийный срок всего 14 дней, что несколько настораживает, но продавцы обычно в курсе, в какой партии меньше всего возвратов, поэтому интересуйтесь.

В остальном модель имеет максимальную нагрузку 16А и оснащена электронным программатором с недельным сроком. Есть простенький LCD-дисплей, где отображается время и весь процесс настроек.

За свои деньги вполне неплохая модель, поэтому если хотите сэкономить, то купить розетк с таймером можно за можно приблизительно за 700-800 руб.

DigiTOP PB-1C

Хотя модель имеет электронное управление, но максимальное время работы таймера всего 24 часа. Зато электроника значительно упрощает настройку таймера и расширяет его возможности. Можно задавать самые разные временные интервалы, а не определено цикличные, как это происходит у моделей с механическим управлением.

Максимальный уровень тока — 10А, что для среднестатистической квартиры более чем подойдет. Производитель отечественный и выпускает вполне неплохие устройства с высоким качеством и надежностью. Цены не самые дешевые, как для наших производителей. Данная розетка стоит 900-1000 руб., что по сравнению с предыдущим вариантам и его возможностями недешево.

HS Electro Т-10ц

Еще один интересный производитель отечественных реле, таймеров и соответствующей электротехники. данная модель по характеристикам аналогична предыдущей и обладает суточным программатором, но с электронным управлением, что в отличие от механических делает ее более надежной и долговечной. Параметры настройки более гибкие, можно задавать совершенно разные циклы включения и отключения. Максимальный ток — 10А.

Довольно популярная модель с высоким качеством сборки и приличной гарантией производителя. Приобрести модель на российском рынке можно за 1300 руб.

Что это такое?

Розеточное программируемое устройство на 220 В конструктивно представляет собой устройство обычной розетки, единственное различие заключается в наличии встроенного таймера.

Конструкция и принцип работы

Механическое устройство такой розетки оснащается рычажком, а электронное — системой электронного управления с клавишами и цифровым экраном. При необходимости допускается отдельное подключение и программирование таймеров, которые врезаются в проводку или к группе электрического оборудования.

Принцип действия основан на коммутации контактов. Метод коммутации в устройствах заключается на замыкании проводников в результате срабатывания временного реле.

Предназначение и варианты использования

Эксплуатация и применение розетки с таймером актуально для экономии энергии, которую потребляют электроприборы. Использование таких устройств обеспечивает не только экономию, но и автоматическое управление питанием в доме или квартире. Многие модели электрических розеток для низких или высоких температур можно запрограммировать так, чтобы они могли включать или выключать полив огорода. То же самое касается активации освещения на определенных участках территории или в комнатах квартиры. Благодаря широкому назначению розетки могут использоваться для регулировки отопления в доме или отключения и активации бытовых приборов.

Использование таких устройств дает возможность производить настройку программы включения в указанное время:

• насосов;
• кондиционеров;
• вентиляторов и прочих устройств.

С учетом типа определенной модели, а также ее технических характеристик, устройство позволяет осуществить конфигурирование двух типов программ:

1. Суточная. В этом случае все настройки вбиваются на одни сутки и выполняются в течение 24 часов.
2. Недельная. С помощью этой функции у потребителя есть возможность настроить начало и конец работы электрического оборудования и устройств на каждый день недели.

С помощью таких устройств с таймером включения и выключения можно сразу решить несколько задач:

1. Управлять бытовой техникой и оборудованием. Автоматическая активация мультиварки, стиральной машины и других устройств может быть полезна для хозяйки.
2. Управлять светом и осветительными приборами. Если вы хотите предотвратить проникновение преступников в дом, то можно настроить автоматическую активацию музыки или освещения. Это позволит создать у злоумышленников впечатление и эффект наличия хозяев в помещении.
3. Автоматизировать сельскохозяйственные работы, в частности, речь идет только о тех процессах, выполнение которых не требует вмешательства человека. К примеру, можно автоматизировать работу вентиляции в теплицах и т. д.

О назначении устройств с таймерами рассказал канал ChipiDip.

https://youtube.com/watch?v=cdK1fXdSd2M
