Фокусировка лазерного диода. лазер из dvd

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

https://youtube.com/watch?v=HzJs0USf_zs

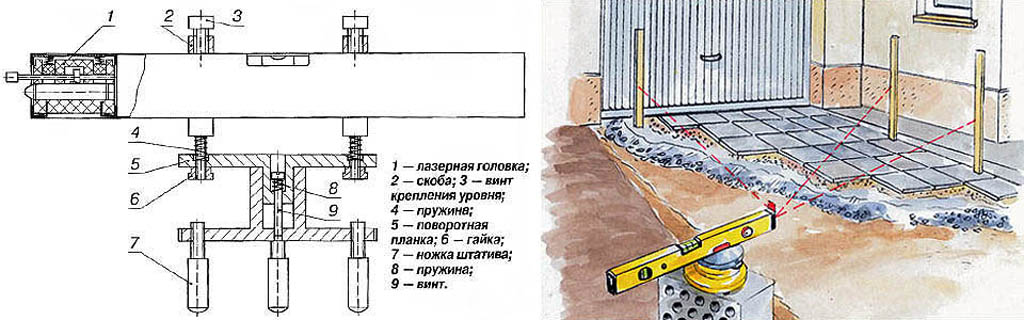

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

https://youtube.com/watch?v=vnptpf1e_-M

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

https://youtube.com/watch?v=OpASSWEKpiM

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

  • указатель лазерный;
  • брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
  • шнур, предназначенный для строительных работ;
  • дрель для просверливания отверстий;
  • опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

  • Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
  • Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
  • В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Конструкция лазерного нивелира

Уровень лазерного типа принадлежит к категории оптических измерительных приборов, которые требуют соответствующего подхода к применению и хранению. Несоблюдение условий хранения и эксплуатации приводит к поломкам уровня. Перед тем, как выполнить ремонт лазерного уровня, следует разобраться с его устройством.

Рассматриваемый инструмент с виду имеет простую конструкцию, однако некоторые отдельные части его имеют сложное устройство, что вызывает трудности при самостоятельном ремонте в домашних условиях. Однако упростить проведение ремонтных работ помогут знания конструкции этого измерительного прибора.

Главным элементом нивелира является источник света, по которому проводятся соответствующие построения горизонтальных и вертикальных плоскостей. В качестве светового излучателя применяются светодиоды, усиление освещенности которых достигается за счет использования системы линз. Из строя светодиод может выйти только по причине неисправности электронной микросхемы. Линзы могут только разбиться, и в таком случае понадобится их замена.

Снаружи прибора имеется корпус, который обычно обладает высокой степенью защищенности от влаги и пыли. Корпус обычно изготавливается из ударопрочного пластика. В конструкции корпуса есть разъем, где устанавливаются сменные батарейки или стоят аккумуляторы. Для проведения точных измерительных работ, прибор имеет специальную установочную систему. Эта система позволяет расположить уровень ровно, и произвести соответствующие измерения.

Нивелиры бывают разными, что зависит не только от производителей. Они классифицируются на простые или бытовые и профессиональные:

  • Бытовые модели устройств способны только создавать луч, который направляется параллельно корпуса
  • Профессиональные — они способны проецировать лазерные лучи в разных плоскостях и по всей окружности на 360 градусов. В таких устройствах дополнительно применяется электропривод, который вращает лазерный светодиод по окружности

Чем сложнее конструкция инструмента, тем труднее выполнить ремонт нивелира. Чтобы отремонтировать своими руками прибор, следует выяснить основные виды поломок, которые встречаются на лазерных уровнях.

Самовыравнивающиеся нивелиры

Лазерные нивелиры этого типа используют в профессиональном строительстве. Большая часть оборудования комплектуется штативом, для их фиксации. На улице, особенно днем, и в солнечную погоду, луч светодиода плохо видно, поэтому в комплект входят специальные очки. Для бесперебойной работы приборы комплектуются запасными батарейками. Самовыравнивающийся вид лазерных нивелиров разделяют на три типа.

  1. Маятниковый построитель осей. Внутри его встроены диоды, расположенные на маятнике, который самовыравнивается. Таким образом, отпадает необходимость в ручной настройке. Это более сложное устройство, которое дает до пяти лучей, идущих в различных плоскостях. Данное функциональное строительное оборудование подойдет для выравнивания стен и других поверхностей в процессе ремонта. Работает устройство от батареек. В целях экономии заряда питания прибор через некоторое время (примерно 20 минут) автоматически отключается.
  2. Электронный построитель осей. Самовыравнивающимися приборами такого типа пользуют, большей частью, профессиональные строители. Он настраивается и выравнивается по вертикали путем расчетов электронной системы оборудования, ориентирующихся на датчики уклона. Эти два вида относятся к линейным лазерным нивелирам (статические построителям осей).
  3. Ротационный построитель осей. Самый сложный и эффективный, с точки зрения профессионального строительства, ротационный лазерный уровень. Принцип действия многопризменного нивелира заключается в том, что лазерный излучатель устанавливают на вращающийся электромотор, закрепленный на подвесах. При вращении луч отталкивается от призм, преломляясь под углом 90⁰, что дает возможность делать разметку на 360⁰.

Существуют еще точечные лазеры, углы, линейки, более простые устройства для различного использования. Видео-инструкция: как пользоваться лазерным уровнем.

https://youtube.com/watch?v=1L5acEhJhYg

Настройка самодельного указателя

Перед началом выполнения важных разметочных работ любой прибор, изготовленный самостоятельно, например, лазерный уровень своими руками, необходимо откалибровать, произвести его настройку. Самостоятельно это можно проделать следующим образом:

В основание, на котором закреплен уровень, закручивают саморез длиной до 120 мм. Углубляя настолько, чтобы его шляпка совпадала с линией лазерного указателя.
Включив указку, луч направляют на стену, после чего место проекции отмечают карандашом и закручивают в него второй саморез.
На шляпки шурупов устанавливают профиль или ровный кусок гипсокартон, любую планку.
Сверху лазер

Если необходимо, планку выравнивают относительно горизонта, принимая во внимание показания пузырька, наклоняя край, расположенный ближе к стене. После выравнивания вкручивают новый шуруп и профиль убирают

Установив самодельный прибор на подставку, осуществляют окончательную его регулировку, ориентируясь по шляпке последнего установленного метиза.
Если прибор выставлен ровно, приступают к нанесению разметки.

Простейший лазер из компьютерной мыши

Если лазер необходим вам только ради развлечения, достаточно знать, как сделать лазер в домашних условиях из мышки. Его мощность будет совсем незначительной, зато и изготовить его труда не составит. Понадобится лишь компьютерная мышка, небольшой паяльник, батарейки, провода и тумблер отключения.

Сначала мышь необходимо разобрать

Важно не выламывать делали, а аккуратно раскручивать и снимать их по порядку. Сначала верхний кожух, за ним нижний

Далее, используя паяльник, нужно убрать лазер мышки с платы и припаять к нему новые провода. Теперь остается присоединить их к тумблеру отключения и подвести проводки к контактам батареек. Батарейки можно использовать любого типа: и пальчиковые, и так называемые блинчики.

Таким образом, простейший лазер готов.

Если слабенького луча вам мало, и вам интересно как сделать лазер в домашних условиях из подручных средств с достаточно большой мощностью, то стоит попробовать более сложный способ его изготовления, используя при этом DVD-RW привод.

Для работы вам понадобятся:

  • DVD-RW привод (скорость записи должна составлять не менее 16х);
  • аккумулятор ААА, 3 шт.;
  • резистор (от двух до пяти Ом);
  • коллиматор (заменить можно деталью от дешевой китайской лазерной указки);
  • конденсаторы 100 пФ и 100 мФ;
  • фонарь светодиодный из стали;
  • провода и паяльник.

Ход выполнения работ:

Первое, что нам необходимо, – это лазерный диод. Расположен он в каретке DVD-RW привода. Он имеет больший радиатор, чем обычный инфракрасный диод. Но будьте осторожны, эта деталь является весьма хрупкой. Пока диод не установлен, лучше всего произвести обмотку его вывода проволокой, поскольку он слишком чувствителен к статическому напряжению

Обратите особое внимание на полярность. Если питание подвести неверно – диод тут же выйдет из строя

Соедините детали по следующей схеме: аккумулятор, кнопка включения/выключения, резистор, конденсаторы, лазерный диод. Когда работоспособность конструкции проверена, остается лишь придумать для лазера удобный корпус. Для этих целей вполне подойдет стальной корпус от обычного фонаря. Не забудьте также про коллиматор, ведь именно он превращает излучение в тоненький луч.

Теперь, когда вы знаете, как сделать лазер в домашних условиях, не забывайте о соблюдении техники безопасности, храните его в специальном чехле и не носите с собой, так как правоохранительные органы могут выдвинуть вам претензии по этому поводу.

Смотрите видео: Лазер из DVD привода в домашних условиях и своими руками

Лазерный резак — уникальное приспособление, которое полезно иметь в гараже каждого современного мужчины. Изготовить лазер для резки металла своими руками — несложно, главное соблюдать простые правила. Мощность такого устройства будет небольшой, но есть способы увеличить ее за счет подручных приспособлений. Функционала производственной машины, которая без приукрашивания — может все, самоделкой не достичь. Но для бытовых дел, этот агрегат подойдет очень кстати. Давайте рассмотрим, как его соорудить.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Ремонт лазерного нивелира своими руками

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

  1. Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.

  2. Если нивелир не выдаёт лазерный луч, то проверьте целостность проводов. Они очень тонкие, как человеческие волоски, поэтому при сильном механическом воздействии рвутся. Припаяйте оборванные провода обратно.

  3. При смещении всех плоскостей влево нужно покрутить регулировочный винт по часовой стрелке.

  4. При смещении вправо вращайте винт против часовой стрелки.

  5. Если горизонтальная плоскость сдвинута вверх или вниз, а вертикальная — влево или вправо, то ослабьте маленькие винтики с внутренними шестигранниками, которые служат для фиксации модуля.

  6. Потом регулируйте потихоньку болтики, находящиеся в отверстиях. После каждого прокручивания нужно включать нивелир и проверять результат.

  7. Самая сложная регулировка при устранении дуги. Поэтому, если в вашем приборе более трёх лучей, то лучше отнесите его в мастерскую.

  8. При возникновении такой дуги установите цилиндр призмы в вертикальное положение путём вращения группы винтиков.

  9. При отказе датчика или всех лазерных лучей замените плату управления.

Видео: Восстановление сбитых настроек лазерного уровня

https://youtube.com/watch?v=pzXFnnmYQz8

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

Создание лазерного уровня

Для конструирования лазерного уровня в этом случае важно заранее подготовить ёмкость для жидкости, кусок пластилина, а также пластырь, то есть материал, которым можно будет легко скрепить главную деталь устройства (электронный держатель). Конечно же, для этого нужно будет воспользоваться лазерной указкой и куском пенополистирола

Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:

Сначала берётся небольшая ёмкость и полностью наполняется жидкостью. Чаще всего в качестве резервуара используют крупную кастрюлю или же простое ведро.
На пенопласт крепят указку. Лучше всего применять простую насадку, которая будет проецировать точку

Важно сделать так, чтобы указка крепилась на пенопласте как можно лучше. Её крепление лучше провести специальной резинкой, пластилином либо хомутом.
Ёмкость с жидкостью крепится на нужной высоте — она будет выполнять роль стойки для лазерного уровня.
Лазерная линейка с пенопластом кладётся внутрь ёмкости.
Далее указка включается.
Меняя местоположения пенопласта в сравнении с центральной осью на размечаемых поверхностях, отмечаются специальные точки

Все пометки будут находиться на одном уровне.

Лазерный нивелир для стройки и ремонта

Вот теперь мы готовы сделать лазерный нивелир, по точности, стабильности и практичности не уступающий дорогому покупному. Данным прибором равно удобно отбиваются и горизонтали, и отвесы. Процедура пользования им проста:

  • Штатив устанавливают на место и, подтягивая/выдвигая его ножки, по собственному уровню выставляют вертикально;
  • На штативную головку крепят нивелир (см. ниже);
  • Для отбивки отвеса штативную головку наклоняют на 90 градусов (это возможно в любом штативе);
  • Ставят на нивелир 2-координатный уровень и по нему выставляют прибор горизонтально (для отбивки горизонталей) или вертикально (для отбивки отвесов);
  • Вращая поворотную площадку (также см. ниже) ведут лучом от размечаемой поверхности и делают на ней отметки.

Конструкция самодельного строительно-ремонтного нивелира под лазерную указку показана на рис.:


Конструкция самодельного лазерного нивелира

Лимб (градусную шкалу) полностью размечать не обязательно; достаточно в каждом квадранте сделать отметки 30, 45 и 60 градусов. Лоток под укладку лазерной указки выбирается кромочным рубанком (можно воспользоваться рубанком для гипсокартона). Самый излучатель закрепляется в лотке полосками резины на саморезах. В перпендикулярной опорной плите планке для выравнивания прибора при отбивке отвесов, также выбирается лунка под круглый уровень. Кромки деталей после распиловки пропитываются строительным экогрунтом (водно-полимерной эмульсией) и прокрашиваются. Под головку болта поворотного узла подкладывается шайба (лучше 2-3). В опорную плиту под болт запрессовывается втулка из металлической трубки. В собранном приборе поворотная площадка должна плотно всей пластью лечь на опорную плиту, вращаясь с некоторым трением.

Нужна ли штативная гайка?

Крепежный винт фото/видео штатива в машинной (не трубной) резьбой 1/4”. Найти или выточить гайку по него достаточно сложно, но без нее вполне возможно обойтись. Установочная площадка современных штативов съемная, держится на пружинной защелке с фиксатором. В ней можно просверлить пару сквозных отверстий и прикрепить площадку снизу к узлу вращения нивелира саморезами. В таком варианте под «хвостик» штативного винта в исподе узла вращения выбирается лунка; под штырь – фиксатор камеры ничего выбирать не нужно, он подпружинен и утапливается. Ставить нивелир на штатив в таком исполнении проще, но снимать для использования опоры по иному назначению (напр. как мольберта, держателя осветителя фотозоны и т.п.) сложнее, однако нивелир на штативе таким образом держится крепче и погрешность дает меньшую.

Юстировка лазера

Должным образом изготовленный из подходящих материалов (см. выше) нивелир данной конструкции отдельных юстировочных манипуляций не требует. Однако может понадобиться юстировка лазерной указки на аксиальность луча. Производится она след. образом:

  1. Прибор устанавливают на горизонтальную отбивку, как описано выше;
  2. Указку кладут в лоток свободно (без закрепления резиной на саморезах);
  3. Излучатель прибора направляют на белую стену с расстояния 3-5 м;
  4. Включают лазер;
  5. Вращая излучатель пальцами по продольной оси, смотрят, как «пляшет» световое пятно;
  6. Если пятно описывает видимую окружность, отмечают на стене ее центр;
  7. Также вращая указку, находят такое ее положение, при котором световое пятно уходит точно вниз или вверх от центра;
  8. Указку штатно закрепляют резиной и саморезами, см. выше;
  9. Если пятно ушло вверх от центра, под указку сзади подсовывают тонкий гвоздь острием вперед, пока пятно не встанет по центру. Если пятно ушло вниз, гвоздь (в данном применении – юстировочный клин) подсовывают под излучатель спереди;
  10. Закрепляют юстировочный клин за шляпку капелькой твердого клея, а на поворотной площадке отмечают расположение заднего обреза излучателя. Теперь лазер можно снимать и ставить обратно (скажем, для замены батареек), не теряя точности прибора.

Как работает полупроводниковый лазер?

Устройства подобного типа недорогие в производстве, конструкция достаточно массовая. Принцип лазерных (полупроводниковых) диодов основан на использовании классического p-n перехода. Работает такой переход, как и в обычных светодиодах.

Разница в организации излучения: светодиоды излучают «спонтанно», а лазерные диоды «вынужденно».

Общий принцип формирования так называемой «заселенности» квантового излучения выполняется без зеркал. Края кристалла скалываются механическим путем, обеспечивая эффект преломления на торцах, сродни зеркальной поверхности.

Для получения различного типа излучения может использоваться «гомопереход», когда оба полупроводника одинаковые, или «гетеропереход», с разными материалами перехода.

Собственно лазерный диод является доступной радиодеталью. Его можно купить в магазинах, торгующих радиодеталями, а можно извлечь из старого привода DVD-R (DVD-RW).

Важно! Даже простой лазер, используемый в световых указках, может серьезно повредить сетчатку глаза. Более мощные установки, с прожигающим лучом, могут лишить зрения или нанести ожоги кожного покрова

Поэтому при работе с подобными устройствами, соблюдайте предельную осторожность

Более мощные установки, с прожигающим лучом, могут лишить зрения или нанести ожоги кожного покрова

Поэтому при работе с подобными устройствами, соблюдайте предельную осторожность

Имея в распоряжении такой диод, вы сможете легко изготовить мощный лазер своими руками. Фактически, изделие может быть вовсе бесплатным, или обойдется вам за смешные деньги.

Юстировка нивелира

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Юстировка нивелира

Процесс происходит следующим образом:

  • Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
  • Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
  • Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу

Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза

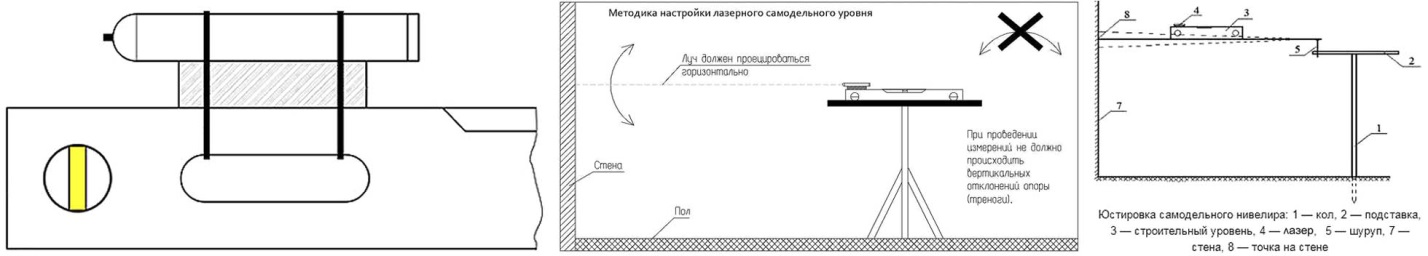

Схема юстировки

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение

Принцип работы

Базовый элемент любого прибора, в название которого входит слово «лазерный», это излучатель узконаправленного монохроматического (одноцветного) излучения. В основе явления – принудительное излучение, которое, в зависимости от мощности, воспринимается по-разному. Маломощные лазерные излучатели на основе красных, красно-оранжевых, желто-оранжевых и зеленых диодов позволяют получить точку или луч света. При высоком уровне накачиваемой энергии луч лазера способен превратиться в оружие – он может поджечь хорошо поглощающие излучение материалы.

Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.

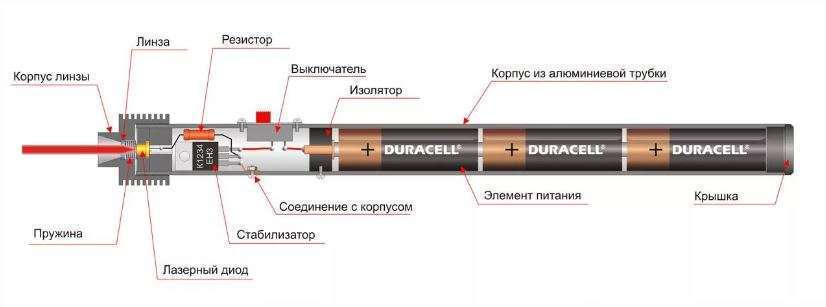

Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

  • подставка в виде штатива;
  • магнитные крепления;
  • кронштейн;
  • специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

  1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
  2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
  3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Конструктивные особенности лазерных уровней

Внешний вид устройства компактен, конструкция крепления позволяет устанавливать на любой тип поверхности. Перед изготовлением лазерного нивелира своими руками необходимо ознакомиться с его основными составляющими:

  • магнитная конструкция;
  • элементы штатива;
  • специальные ремни скрепляющего предназначения.

Кроме метода установки, строительные нивелирные установки лазерного типа различаются методом передачи и проецирования к поверхности луча. Материалы, применяемые к указанию точного направления, проецируют подсвеченный элемент. Приборы, указывающие состояние плоскости, имеют оптические элементы, способными преобразовывать луч в плоскость. К сегодняшнему дню имеется множество нивелиров, однако мастерами своего дела востребовано немного установок, подкатегории которых:

  • Ротационная конструкция прибора позволяет вращаться оптической головке вокруг оси, что проецирует точные показания. Универсальное устройство подходит для различных строительных работ, надежный корпус обеспечивает защиту от агрессивной окружающей среды.
  • Несколько источников лазерного уровня позволяют создавать позиционную плоскость. Находит применение устройство при отделочных работах сооружений.
  • Самовыравнивающее устройство комплектуется маятником внутреннего расположения. Оптическая головка настроена на параллельную работу с пятью направлениями, с крестообразным прицелом. Может использоваться в работах отделочного, различного типа.

Схема для сборки лазерного уровня

Конструкция незаменима при ремонте или строительстве в домашних условиях, зачастую приборами пользуются профессионалы. Домашнему мастеру приобретение готового устройства обойдется в копеечку, а разметка большого объема обычным уровнем отнимает достаточное количество времени. Поэтому существуют способы изготовить лазерный уровень своими руками, производство различается по уровню сложности исполнения.

Похожие записи:

Лучшие ибп для дома Ветроэнергетика Описание, технические характеристики и аналоги выпрямительных диодов серии 1n4001-1n4007 Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото Простой самодельный усилитель мощности нч на пяти транзисторах 100-200 ватт (tip142, tip147) Люминесцентные лампы характеристики
