Фары ваз 2106: правила установки и эксплуатации

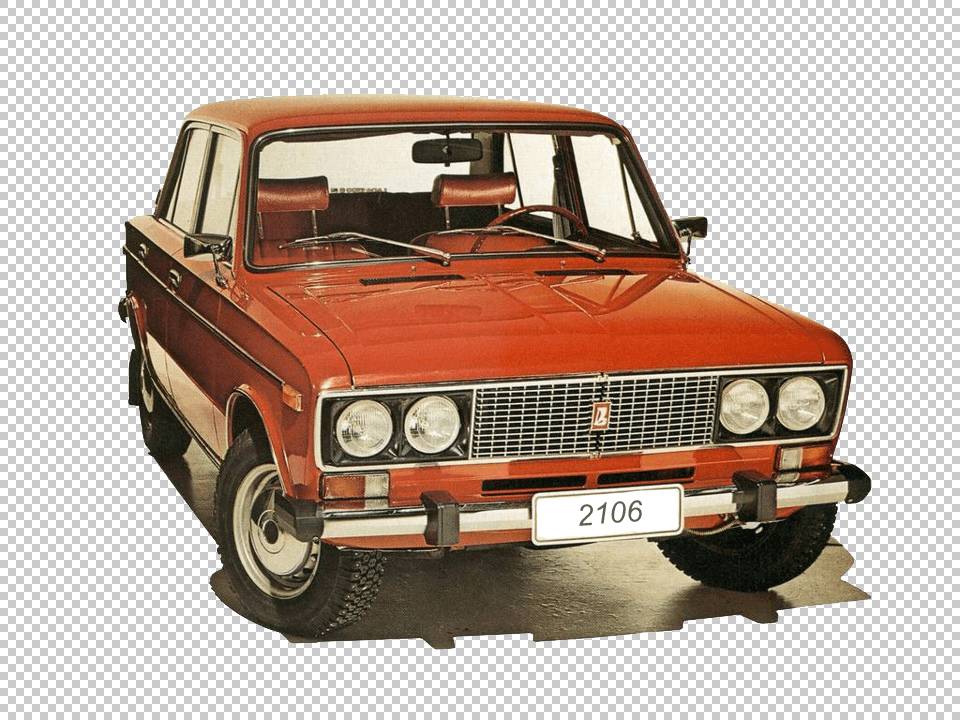

Какие фары используются на ВАЗ 2106

Учитывая то, что производство ВАЗ 2106 окончательно прекратилось ещё в 2006 году, легко предположить, что многим деталям и элементам конструкции автомобиля, который продолжает активно эксплуатироваться российскими автолюбителями, может потребоваться замена. В полной мере это касается фар: заводская оптика ВАЗ 2106 в большинстве случаев свой ресурс исчерпала, но она достаточно легко заменяется новыми, более актуальными составляющими, прежде всего альтернативными лампами и стёклами.

Заводская оптика ВАЗ 2106 сегодня в большинстве случаев требует реконструкции или замены

Лампы

Штатные лампы чаще всего заменяют биксеноновыми или светодиодными.

Биксенон

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов наружного освещения как импортных, так и отечественных автомобилей, в том числе ВАЗ 2106. Колба ксеноновой лампы заполнена газом, который и создаёт свечение после того, как на электроды будет подано высокое напряжение. Розжиг и штатная работа ксеноновой лампы обеспечиваются специальными электронными блоками, вырабатывающими напряжение требуемой величины. Биксеноновая технология отличается от ксенона тем, что предусматривает ближний и дальний свет в одной лампе. В числе преимуществ ксенона перед другими типами автомобильного освещения чаще всего упоминается долговечность таких ламп, их экономичность и эффективность. Недостаток ксенона — высокая стоимость.

При установке биксенона на ВАЗ 2106 можно заменить как все четыре фары, так и две из них, например, наружные (т. е. ближний свет). Чтобы почувствовать разницу между штатной и вновь установленной оптикой, чаще всего бывает достаточно двух биксеноновых ламп: уровень освещения становится таким, что отпадает необходимость покупать ещё один довольно дорогой комплект.

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов реализации наружного освещения ВАЗ 2106

Светодиодные лампы

Ещё одной альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы. По сравнению со штатными лампами «шестёрки» светодиодные более виброустойчивы и часто имеют влагозащищённый корпус, что позволяет довольно успешно эксплуатировать их в плохих дорожных условиях. Светодиодные лампы гораздо дешевле биксеноновых, а отработать могут весь срок службы автомобиля. Недостаток этого типа ламп — высокое энергопотребление.

Один из наиболее востребованных типов светодиодных (LED) ламп для ВАЗ 2106 — Sho-Me G1.2 H4 30W. Долговечность и высокая функциональность такой лампы достигается за счёт использования трёх неподвижно вмонтированных в корпус прибора светодиодов. По степени яркости лампа не уступает ксенону, использование Sho-Me G1.2 H4 30W является экологически безопасным, генерируемый луч света не ослепляет водителей встречного транспорта, т. к. направлен под углом.

Вполне приемлемой альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы

Стёкла

Вместо заводских стёкол можно использовать, например, акрил или поликарбонат.

Акриловые стёкла

Некоторые владельцы автомобилей ВАЗ 2106 предпочитают устанавливать вместо штатных стёкол фар акриловые. Такие фары достаточно часто изготавливаются в частных мастерских с использованием термоусадки. Для этого, как правило, снимается гипсовая матрица со старого стекла и по ней с помощью самодельных приспособлений отливается новая фара из акрила (который представляет собой не что иное, как оргстекло). Толщина акриловой фары обычно 3–4 мм. Автолюбителю такая фара обойдётся гораздо дешевле, чем стандартная, но в процессе эксплуатации может довольно быстро помутнеть и покрыться трещинами.

Поликарбонат

Если владелец «шестёрки» выбрал в качестве материала для стёкол фар поликарбонат, он должен учитывать, что:

• этот материал является более дорогостоящим, чем, например, акрил;
• основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;
• поликарбонат обладает высокой термостойкостью и устойчивостью к воздействию атмосферных осадков;
• обслуживать фары из поликарбоната можно только мягкой губкой, нельзя использовать для ухода за ними абразивные материалы;
• поликарбонат примерно в 2 раза легче стекла.

Фары из поликарбоната обладают высокой термостойкостью и устойчивостью к воздействию атмосферных осадков

Свет против тьмы

Работа на Дмитровском автополигоне начинается привычно. Пока фотограф в сгущающихся сумерках ищет удачные ракурсы, команда расставляет на асфальте сетку из конусов. Расстояние между ними — 10 метров. У каждой вешки мы будем измерять люксметром освещенность, которую дают фары каждой машины, и по результатам замеров нарисуем световые пучки каждой фары. Границу света и тьмы проводим по значению освещенности в один люкс — всё, что ниже этого значения, с водительского места воспринимается как темнота.

Мазды с галогеном и ксеноном в режиме ближнего света выступили предсказуемо: дальность не самая впечатляющая. Свет «иссяк» на отметке около 70 метров

Обратите внимание на разницу в форме пучка: у газоразрядной оптики он сильнее смещен в сторону правой обочины

Будь оба автомобиля новыми, превосходство ксенона было бы внушительнее. У его ламп уже к трехлетнему возрасту заметно проседает яркость, а нашему подопытному СХ‑5 исполнилось пять лет. Именно по этой причине газоразрядные лампы рекомендуют менять парами. С галогенками же подобного не происходит.

Как только на исходную позицию вышли кроссоверы со светодиодными лампами, у «обходчика» конусов прибавилось работы. Машина со штатным светом добила до 150‑метровой отметки. А установленные нами в четвертую машину светодиодные линзы перекрыли это достижение на 40 метров! Не спешите обвинять их в беспощадном отношении к глазам встречных водителей: самые дальние освещенные, по показаниям люксметра, конусы расположены на двух правых по ходу движения линиях — фактически на правой стороне дороги и на обочине.

Непосредственно перед машиной и левее, где есть вероятность ослепить встречных, заводская LED-фара светит даже сильнее тюнинговой. Например, на левой средней линии на расстоянии 60 метров от машины в первом случае мы намерили два люкса, а во втором — один. Интересно, что для человеческого глаза картина складывается иначе. Это видно на фотографиях: неродные LED-фары светят ярче и равномернее штатных. В плюсы штатных запишем более широкий пучок на небольшом расстоянии от бампера, что помогает при маневрах на неосвещенных дорогах на небольших скоростях.

Изучив протоколы измерений в режиме ближнего света, мы уже догадывались, чего ждать от дальнего: в большинстве случаев сложившаяся иерархия сохраняется. В споре машин с LED-оптикой так и произошло. CX‑5 второго поколения «достал» своим светодиодным светом до 240 метров, старая машина с установленными светодиодными линзами — до 280 метров. В обоих случаях это отменный результат, с которым можно уверенно чувствовать себя на трассе.

Галогенный свет «выстрелил» дальше ксенона: четверть километра против 220 метров. Помимо уже упомянутого снижения яркости газоразрядных ламп сыграл роль еще один фактор. У простенькой Мазды ближний свет и дальний работают от разных ламп. Вторая вступает в дело редко, и ее рефлекторная секция идеально сохраняется на протяжении многих лет. А ксеноновый свет на CX‑5 бьет из одной лампы и через одну линзу. То есть расходует ресурс лампы и линзы по большей части ближний свет, но при этом одновременно страдает и дальний. Вот и результат: поездившая Mazda CX‑5 с галогенками дала более эффективный дальний свет.

Замена лампы ближнего света в фаре ВАЗ 2106 — текстовое описание

Ближний свет нужен для езды по городу в темное время суток. Без него это не представляется возможным.

Замену лампы ближнего света в фаре ВАЗ 2106 можно легко осуществить в гаражных условиях. Чтобы это сделать, нужно провести разборку старой и приготовить новую лампу.

Что делаем для разборки:

• Нажать на облицовку фар и вывести фиксаторы из зацепления, снять облицовку фар. При необходимости воспользоваться отверткой;
• Ослабить три винта креплении ободка фар;
• Провернуть ободок по часовой стрелке, и когда головки винтов совпадут с отверстиями, снять его;
• Вынуть фару;
• Отсоединить разъем и снять фару;
• Отстегнуть две пружины крепления лампы и снять лампу;
• Откинуть пружинных держатель фары, при этом сжав его;
• Вынуть лампу из фары.

Для установки новой лампы в Ваз, делаем следующее:

• Вставить лампочку в гнездо фары и зафиксировать её, провернуть до упора вправо;
• Установить пружину крепления и разъем для проводов;
• Проверить, правильно ли работает лампочка;
• Закрепить кожух на задней части фары.
• Новую лампу нужно держать за корпус во избежание замасливания колбы и её обгорания из-за этого. Если появятся жирные следы, то их необходимо удалить при помощи спирта.
• Установить фару с облицовкой в обратном порядке.

Делать замену нужно сразу же, как только возникли неполадки с ближним. Операция несложная, поэтому её сможет сделать любой автолюбитель без особых навыков. Также можете посмотреть видео.

Пошаговая инструкция

Для замены сгоревшей лампы в оптике для ближнего света на ВАЗ модели 2106 понадобятся отвертки (с плоским и крестообразным наконечником) и плоскогубцы. Сама процедура ремонта состоит из следующих шагов:

1. Отключить бортовую сеть автомобиля, по возможности разъединить проводку от клемм АКБ.
2. Отверткой с плоским наконечником снимается облицовочная панель с внешней стороны фар.
3. Крестообразной отверткой вывинчиваются болтики (не до конца), крепящие ободки стеклянных чашек.
4. Фара берется рукой и проворачиваются, пока крепящие винты не попадут в бороздки и ее можно будет снять.
5. Блок оптики вынимается с посадочного места.
6. С тыльной части отсоединяется колодка с проводниками.
7. Далее фара устанавливается стеклом на ровную поверхность, а пара пружинок-фиксаторов отгибается для извлечения лампы.
8. Затем перегоревший светоисточник можно вынуть из блока, потянув его вверх.
9. Произвести замену на новый экземпляр.
10. Провести сборку в обратной последовательности.
11. Подключить электросеть машины и проверить исправность работы установленной лампы ближнего света.

В ходе замены лампы для ближнего света на модели ВАЗ 2106 нельзя касаться грязными перчатками и голыми руками ее стеклянной колбы. Отпечатки, оставшиеся на ее поверхности, приведут к неравномерности внутренних процессов, что быстро приведет к ее повторному перегоранию.

Какие лампы подходят

Фары ближнего света – наиболее часто эксплуатируемый элемент оптики любой модели легкового авто. Многие их используют не только с наступлением сумерек, но и в качестве дневных ходовых огней. Именно поэтому они быстро выходят из строя. На модели ВАЗ серии 2106 штатно устанавливается лампа с цоколем H4 на 12 вольт, мощностью потребления 55 Вт. Характерными особенностями такого светильника является наличие двух нитей – что обусловливает его работу в двух режимах – дальнем и ближнем.

Существуют несколько разновидностей ламп для автофар ближнего света:

1. Лампочка накала – устаревшая модель, быстро перегорает, характеризуется низкой энергоэффективностью, практически не применяется у современных производителей.
2. Галогеновые. Наиболее популярные. Имеют хороший срок службы и достаточную для дорожных условий яркость и прочие светотехнические параметры.
3. Ксеноновые. Отличаются хорошим ярким в 3 раза более сильным, чем у галогеновых аналогов свечением белого цвета. Недостатки – требуют дополнительно установки блока розжига, кроме того, могут ослеплять встречных участников дорожного движения.
4. Светодиоды. Отличаются лучшими характеристиками – долговечностью до 100 тыс. часов, высокой яркостью, малым потреблением энергии, отсутствием перегрева. Однако дорого стоят и требуют для полноценной работы специальной конструкции отражателя.

Противотуманные фары

В условиях плохой видимости, вызванной атмосферными явлениями, например, туманом или густым снегом, бывает сложно обойтись без такого полезного дополнения к штатной оптике, как противотуманные фары. Такого типа фары формируют световой луч непосредственно над дорогой и не светят на толщу снега или тумана. Наиболее востребованы владельцами ВАЗ 2106 отечественные ПТФ ОСВАР и «Автосвет», а также импортные Hella и BOSCH.

При установке ПТФ следует руководствоваться ПДД, согласно которым такого типа ламп на легковом авто должно быть не более двух и располагаться они должны не ниже 25 см от дорожного покрытия. ПТФ должны работать совместно с габаритами и подсветкой номерных знаков. Подключать ПТФ необходимо через реле, т. к. на них подаётся большой ток, который может вывести из строя выключатель.

Реле должно иметь 4 контакта, пронумерованных и подключённых следующим образом:

• 85 — кнопка включения;
• 87 — через предохранитель на АКБ;
• 86 — масса;
• 30 — ПТФ.

Всевозможная модернизация оптики ВАЗ-2106

Несмотря на то, что отечественный автомобиль не может даже близко сравниться с респектабельными новыми иномарками из-за рубежа, некоторые автомобилисты до сих пор приобретают ВАЗ-2106, ещё до покупки задумываясь над различными способами тюнинга этой модели. Специалисты сервисных центров отмечают разительную схожесть приборов освещения российских машин с классическими седанами западногерманской компании BMW. Если говорить предметно про тюнинг задних фонарей ВАЗ-2106, то он, как правило, состоит в простой замене штатных лампочек с завода-производителя на более привлекательные светодиодные платы. Эти приспособления можно приобрести в готовом виде практически в любом автомагазине, однако, при наличии паяльника и базовых знаний физики, несложную конструкцию можно собрать своими руками всего за пару часов. При огромной экономии автомобилист получит привлекательные фонари заднего вида.

Произвести тюнинг фар ВАЗ-2106 своими руками не так уж и сложно, следует взять в расчёт комплектацию задней оптики, состоящей из 4 лампочек (если рассматривать от борта к номерному знаку). Первая лампочка поворотника расположена ближе всех к борту авто и скрыта под оранжевым стеклом. Вторая — заднего хода, находится в центральной части конструкции под белым стеклом. Третья — габаритного освещения, её можно определить по местоположению под вышеописанным элементом освещения, за красным стеклом. Последняя осветительная деталь задней оптики — стоп-сигналы, которые располагаются рядом с номерным знаком под красным стеклом.

Автомобилист, который хочет тюнингованные фары на ВАЗ-2106, должен помнить о том, что осветительные приспособления идут к сети, которая защищена предохранительными элементами F1, F7, F8, F9 и F16. Замена штатного освещения светодиодными лентами подарит автомобилисту не только привлекательный внешний вид транспортного средства, подобная модернизация улучшит свет фар, сделает машину заметнее в тёмное время суток и в тумане.

Тюнинг задних фонарей ВАЗ-2106 целесообразно произвести посредством готовых осветительных элементов, которые можно купить в автомагазине или на авторынке. Стоит отметить, что в последнее время всё большую популярность обретают изделия российских производителей. После приобретения автомобилист должен будет только демонтировать прежнюю заводскую оптику и заменить её тюнингованными деталями.

Принцип замены задних осветительных элементов тюнингованными светодиодными изделиями:

снимается минусовая клемма с аккумулятора, при необходимости вынимаются ранее описанные предохранительные детали;
открывается багажный отсек, из которого следует достать все ненужные вещи (то, что может мешать осуществлению задуманного);
посредством отвёртки нужно избавиться от винтов, а также убрать на время обивку багажника;
снимается патрон лампочки, с помощью которой освещается в тёмное время суток номерной знак транспортного средства;
откручиваются все винты, с помощью которых крепится корпус лампы, после чего он демонтируется

Принципиально важно отсоединить всю проводку и открутить четыре гайки, посредством которых крепится фонарь.. Тюнингованные фары на ВАЗ-2106 следует расположить в обратном вышеописанному процессу

Совершенствуя транспортное средство отечественного производства, необходимо помнить о необходимости подцепить провода, идущие к внутренней шпильке расположенного с левой стороны фонаря, а также наружной шпильке правой оптики

Тюнингованные фары на ВАЗ-2106 следует расположить в обратном вышеописанному процессу. Совершенствуя транспортное средство отечественного производства, необходимо помнить о необходимости подцепить провода, идущие к внутренней шпильке расположенного с левой стороны фонаря, а также наружной шпильке правой оптики.

Как заменить все лампочки на ВАЗ 2106?

Примечание! Прежде чем начать, обязательно прочтите рубрику «Важно!» которая находиться в самом низу статьи!

Замена лампочки ближнего света:

Примечание! На самом деле такой заголовок будет не очень верный, так как данная замена будет производиться на наружной фаре, но не все знают что это такое и поэтому так будет проще людям, но всё же чтобы вы знали кому неизвестно, то наружная фара это та которая идёт ближе к крылу, более подробно смотрите на фото:

Для замены лампы в этой фаре, вам нужно будет запастись: Лампочкой Н412V 60/55Вт, а так же отверткой!

1) Сперва отверните снимите облицовку передних фар с автомобиля. (О том как снять облицовку, см. в статье под названием: «Замена передних фар на ВАЗ», пункт 3)

Примечание! Если в ходе снятия данной фары у вас возникнут проблемы со снятием облицовки, то есть вам не удастся её снять, тогда возьмите в руки отвёртку и при помощи неё аккуратно подденьте защитную облицовку и после чего снимите её с установочного своего места!

2) Далее ослабьте но не выворачивайте полностью винты, которые крепят ободок фары.

3) После чего возьмите саму фару рукой, и поверните её до того пока все винты не выйдут из зацепления и не перейдут в отверстие, благодаря которому фару нужно будет снять.

Примечание! Когда вы извлечёте фару, отсоедините от её задней части колодку проводов и тем самым полностью снимите данную фару!

4) Теперь когда фара будет снята, переверните её и при помощи отвёртки откиньте две пружинки которые крепят саму лампу.

5) А после того как пружинки будут откинуты, извлеките повреждённую (Перегоревшую) лампочку из внутренней части фары.

Примечание! Установка новой лампы и установка на своё место самой фары происходит в обратном порядке снятию!

При установке облицовки на своё место будьте аккуратны не поломайте усики её крепления, а чтобы этого не случилось то устанавливайте данную облицовку так:

1) Сперва установите облицовку фар на облицовку но только радиатора, но начинайте установку обязательно всегда с нижней части.

2) А затем чуть приподнимите облицовку передних фар и тем самым нажмите на неё сверху и она у вас защёлкнется.

Замена лампочки дальнего света:

Примечание! Как вы уже заметили заголовок опять был написан так сказать по простому, на самом деле замена лампочки в данной статье будет осуществляться на внутренней фаре, а внутренние фары как вы уже поняли располагаются ближе к решётки радиатора, для большей наглядности они указаны на фото чуть ниже:

Для замены лампы дальнего света вам нужно будет запастись: Отверткой, а так же самой лампочкой 3Н412V 55WH1. (Как выглядит данная лампа, смотрите ниже)

Ещё перед тем как начать менять данную фару, обязательно просмотрите рубрику «Замена лампочки ближнего света», там будет описываться как нужно правильно снимать и устанавливать на место облицовку передних фар, так вот обязательно её снимите и только после этого приступайте к операции которая описывается ниже!

Какие лампы подходят

Фары ближнего света – наиболее часто эксплуатируемый элемент оптики любой модели легкового авто. Многие их используют не только с наступлением сумерек, но и в качестве дневных ходовых огней. Именно поэтому они быстро выходят из строя. На модели ВАЗ серии 2106 штатно устанавливается лампа с цоколем H4 на 12 вольт, мощностью потребления 55 Вт. Характерными особенностями такого светильника является наличие двух нитей – что обусловливает его работу в двух режимах – дальнем и ближнем.

Существуют несколько разновидностей ламп для автофар ближнего света:

1. Лампочка накала – устаревшая модель, быстро перегорает, характеризуется низкой энергоэффективностью, практически не применяется у современных производителей.
2. Галогеновые. Наиболее популярные. Имеют хороший срок службы и достаточную для дорожных условий яркость и прочие светотехнические параметры.
3. Ксеноновые. Отличаются хорошим ярким в 3 раза более сильным, чем у галогеновых аналогов свечением белого цвета. Недостатки – требуют дополнительно установки блока розжига, кроме того, могут ослеплять встречных участников дорожного движения.
4. Светодиоды. Отличаются лучшими характеристиками – долговечностью до 100 тыс. часов, высокой яркостью, малым потреблением энергии, отсутствием перегрева. Однако дорого стоят и требуют для полноценной работы специальной конструкции отражателя.

Совет! При замене штатно установленных ламп в фарах ближнего света на ВАЗ 2106 лучше выбирать проверенных производителей. Например, это может быть проверенный российский бренд «Маяк».

Лампы, применяемые на автомобиле ВАЗ 2106

* Устанавливается на части автомобилей

Видео про “Лампы, применяемые на автомобиле” для ВАЗ 2106

Ремонт реле РС702 лампы заряда АКБ ВАЗ 2101-2103, 2106

РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯ

Усовершенствование ближнего света в ВАЗ 2103-06

Распространенные проблемы

Среди других, наиболее распространенных проблем, приводящих к тому, что лампы ближнего света могут не гореть даже после замены, относятся следующие:

1. Испорченные предохранители – окислены контакты или оплавлен защитный элемент. В ВАЗ 2106 они находятся под приборной панелью.
2. Вышло из строя реле ближнего света. Требуется прозвонка мультиметром электроцепи.
3. Плохой контакт массы на пути от блока предохранителя до модуля оптики. Нужно зачистить окисленное место соединения.

Рекомендация! Чтобы улучшить степень освещения от ближнего света в ВАЗ 2106 вдвое, можно подключить третий контакт в модуле дальнего света – так как там также установлена лампа с двумя нитями.

https://youtube.com/watch?v=S2rtfo2VOuY

Как настроить свет фар на ВАЗ-2106

Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:

• закрываем одну из фар тканью или картоном и активируем ближний свет;
• с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
• посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
• повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
• включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.

Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.

Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.

Какие лампы подходят

Фары ближнего света –наиболее часто эксплуатируемый элемент оптики любой модели легкового авто.Многие их используют не только с наступлением сумерек, но и в качестве дневныхходовых огней. Именно поэтому они быстро выходят из строя. На модели ВАЗ серии 2106штатно устанавливается лампа с цоколем H4 на 12 вольт, мощностью потребления 55Вт. Характерными особенностями такого светильника является наличие двух нитей –что обусловливает его работу в двух режимах – дальнем и ближнем.

Существуют несколькоразновидностей ламп для автофар ближнего света:

1. Лампочка накала – устаревшая модель, быстро перегорает, характеризуется низкой энергоэффективностью, практически не применяется у современных производителей.
2. Галогеновые. Наиболее популярные. Имеют хороший срок службы и достаточную для дорожных условий яркость и прочие светотехнические параметры.
3. Ксеноновые. Отличаются хорошим ярким в 3 раза более сильным, чем у галогеновых аналогов свечением белого цвета. Недостатки – требуют дополнительно установки блока розжига, кроме того, могут ослеплять встречных участников дорожного движения.
4. Светодиоды. Отличаются лучшими характеристиками – долговечностью до 100 тыс. часов, высокой яркостью, малым потреблением энергии, отсутствием перегрева. Однако дорого стоят и требуют для полноценной работы специальной конструкции отражателя.

https://youtube.com/watch?v=QzfWEiyWARA

Задние фары

Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:

• указатель поворота;
• габарит;
• лампочка заднего хода;
• стоп-сигнал.

Блок закрыт стеклом или пластиком с отдельными ячейками под каждую фару. Менять лампы в задних фарах необходимо после того, как демонтирована обшивка багажника, поскольку гайка крепления рассеивателя находится в салоне. Патрон лампы освещения номерного знака расположен возле задних фар. Процесс замены лампочек в заднем блоке проходит по этапам.

1. Придерживая одной рукой рассеиватель, открутить гайку, расположенную в багажнике.
2. Снять рассеиватель.
3. Слегка нажать на лампу.
4. Повернуть против часовой стрелки.
5. Выступы на цоколе должны совпасть с зазорами в патроне.
6. Вытащить лампочку.
7. Провести замену в обратном порядке.

Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.
