Укладка ламината на систему теплого водяного пола

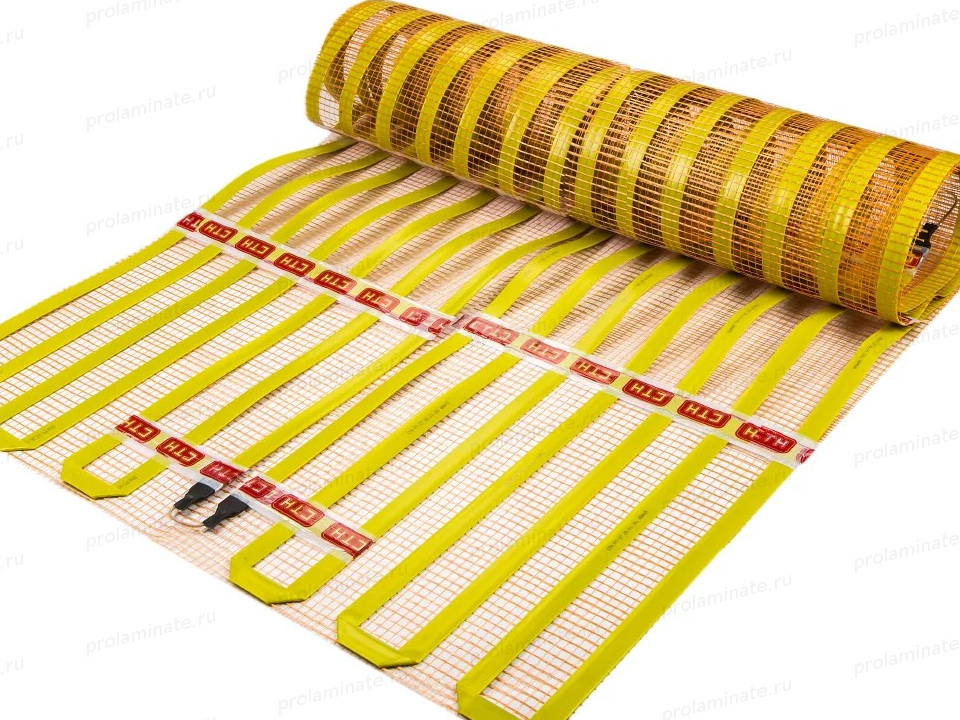

Аморфный металлический теплый пол

Такая конструкция состоит из аморфных металлических сплавов, обладающих наиболее подходящими характеристиками для использования их в качестве основы теплых полов.
Основные характеристики аморфной металлической ленты:
— высокий КПД (коэффициент полезного действия) потребления электроэнергии (дешевое тепло);
— высокая влагоустойчивость;
— высокая коррозийная стойкость;
— высокая прочность;
— высокая гибкость;
— высокая теплопроводность;
— электромагнитная безопасность и др.

Данные характеристики делают систему отопления универсальной, т.е. ее можно устанавливать под любое напольное покрытие в т.ч. и под ламинат.

На картинке ниже приведены примеры слоев при разных способах укладки на основе аморфной ленты.

Инновационная технология производства придает таким отопительным устройствам ряд преимуществ.

Преимущества систем на основе аморфной металлической ленты:

— равномерный прогрев пола;
— нет электромагнитного излучения;
— простая и легкая установка;
— укладывается под любое напольное покрытие;
— высокая энергоэффективность – отличное соотношение потребления электроэнергии и преобразования ее в тепло без лишних затрат;
— устанавливается в деревянных домах и под тяжелой мебелью;
— высокий класс защиты;
— срок гарантии 15-25 лет (в зависимости от производителя).

Какую подложку лучше выбрать для теплого пола

Положить ламинат без подложки на пол с подогревом не получится. Ведь она выполняет ряд очень важных функций, о чем подробно изложено в работе: «Какую подложку выбрать под ламинат?». В варианте с «теплым полом» добавляются еще две функции:

• отражать тепло вверх при укладке под системой обогрева;
• свободно пропускать теплые потоки при укладке сверху.

Подбирать подложку для укладки под обогревательную систему очень просто: она обязательно должна быть фольгированной (об этом виде демпфера можно узнать в статье: «Фольгированная подложка»). Объяснить причину легко — фольга отражает инфракрасные лучи.

Подложка в варианте «над системой обогрева» должна иметь дополнительные характеристики:

• Хорошую теплопроводность, что достигается несколькими путями: свойством материала хорошо проводить тепло (коэффициент сопротивления теплопередачи не должен превышать значения 0,04-0,06 м2 х °K/Вт); малой толщиной; наличием перфорации — через отверстия тепло легко достигает напольного покрытия;
• Обладать устойчивостью к высоким температурам — не плавиться и не деформироваться (проседать);
• Оставаться экологически чистой при высоких температурах — не выделять токсичных веществ под воздействием тепла;
• Иметь паропроницаемость, позволяющую обеспечить защиту от образования конденсата.

Этим условиям лучше всего соответствуют подложки из пробкового дерева, вспененного полиэтилена и экструдированного полистирола.

Пробковый материал можно купить в виде рулонов или листов. Он термоустойчив и экологически чистый. Из-за высокого термического сопротивления (хороший утеплитель) его применение в системе электрический пол с подогревом исключается. Мешает и высокая розничная цена.

Вспененный полиэтилен просто укладывать, выпускается разной толщины, легко режется, что удобно при сложной конфигурации помещения, соединительные швы можно склеивать скотчем. Однако главное достоинство такой подложки — низкая цена, в связи с чем вспененный полиэтилен постоянно возглавляет рейтинг продаж.

Экструдированный полистирол с мелкими отверстиями (перфорацией) на строительном рынке появился относительно недавно (представлен польской маркой «Arbiton Floor Ther»). Это пока наилучший вариант подложки под ламинат при децентрализованной системе отопления: он более эффективно выполняет основные функции по сравнению со вспененным полиэтиленом и прекрасно пропускает тепло. При этом имеет приемлемую цену.

Подложка «Arbiton Floor Ther».

Каждой комнате свой класс

Возможно, вы замечали, что наибольшие потертости пола наблюдаются у порога, в зале и на кухне. Именно в этих комнатах чаще всего бывают люди, что приводит к износу покрытия. Такая же ситуация будет происходить и с ламинатом на теплый пол. Если вы планируете укладывать ламинат во всех помещениях, тогда стоит подумать о выборе его прочности. Производители выделяют несколько классов прочности для ламината. Если речь идет об укладке ламината в офисе или коридоре какого-либо заведения, тогда стоит смотреть в сторону 33-го или 34-го. Он перенесет самую высокую нагрузку с заявленным сроком службы.

Обратите внимание! Прочность ламината обозначается пиктограммой с домиком и человечком. Чем людей на этом рисунке больше, тем выше выносливость у конкретного вида ламината

Для бытовых нужд обычно выбирают двадцатый класс, но, если планируется наличие теплого пола, тогда придется заплатить дороже за 31-й или 32-й классы. Именно эти подвиды допускаются к монтажу на водяной теплый пол. В случае когда по плану ламинат должен находится в ванной и на кухне, на теплом полу, тогда проследите, чтобы он был с дополнительной влагозащитой. Это может выражаться в том, что стабилизационный слой будет изготовлен из различного рода пластиков, которые нечувствительны к воде

Соблюсти этот нюанс важно, чтобы ламинат не вздулся и не разошлись швы, что привело бы к тратам на ремонт

Системы подогрева полов, которые подходят для укладки под ламинат?

На сегодняшний день на строительном рынке представлены три основных разновидности систем подобного рода, которые используются для укладки под ламинат:

• водяная система подогрева полов;
• электрическая кабельная обогревательная система;
• тёплые электрические инфракрасные полы.

При этом вне зависимости от конструктивных особенностей таких видов тёплых полов все они обладают общими положительными качествами:

• равномерное распределение тепловой энергии по напольной поверхности;
• высокая эффективность отопительной системы;
• нагревательные элементы тёплого пола под ламинат скрыты от глаз;
• отсутствие циркуляции пыли как при использовании радиаторного отопления.

Но прежде чем отдать предпочтение какой-либо конкретной системе тёплых полов под ламинат нужно рассмотреть все достоинства и недостатки каждой отопительной конструкции по отдельности.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Укладка ламинат на готовую стяжку. Особенности и нюансы

Несмотря на то, что монтаж водяного греющего полу уже сам по себе занятие трудоемкое и кропотливое, немаловажной становится укладка финишного напольного покрытия. От того, какой материал вы используете, зависит не только эстетическое состояние вашего жилья и уровень комфорта, но и работоспособность системы отопления

Рассматривая вопрос монтаж теплых полов, важно заранее определить, какой способ для вас подходит, под стяжку или с помощью настильной системы. В первом варианте вам придется укладывать финишное напольное покрытие на готовую поверхность созревшей стяжки, во втором случае ламинат укладывается на подготовленную наборную конструкцию

Сразу стоит отметить. И  в первом случае и во втором, для нормального поведения ламинированных пластин требуется идеально ровная поверхность.

Укладка водогреющего пола под бетонную стяжку выглядит предпочтительнее и очень удобна в тех случаях, когда конструкция жилого здания позволяет оборудовать отопительную систему подобным образом. Для деревянных домов, где имеются деревянное основание пола и деревянные перекрытия, придется ограничиться настильной системой. Нагрузка, создаваемая бетонной стяжкой (по расчетам – это около 3-4 тонн для средней по площади комнаты), для деревянных перекрытий будет критична.

Способы укладки ламината на обе поверхности принципиально не отличаются. Существует только ряд технологических тонкостей, соблюдение которых обеспечит вам красивый, и одновременно с этим, теплый пол. Набор пластин осуществляется от одного угла помещения по направлению к смежным углам, по всему периметру отапливаемого помещения.

Напомним эти тонкости:

Первое. Ламинированные теплые полы нельзя накрывать коврами и палацами, тем самым не создавая перегрев напольного покрытия. По той же причине не рекомендуется устанавливать на пол в тех местах, где проходят отопительные контуры мебель. Старайтесь избегать использовать теплые полы с ламинированным покрытием в тех зонах, где близко расположены радиаторы отопления.

Второе. Сделав ставку на ламинат, как основное напольное покрытие, постарайтесь решить проблему с вентиляцией поверхности пола. Для этих целей при укладке пластин в местах сопряжения со стенами оставляют зазор величиной в 10-12 мм. Щель в последствие легко закрывается декоративным плинтусом.

Третье. Для того, что бы ваш ламинат вел себя адекватно обстановке внутри отапливаемого помещения, поставьте отопительное оборудование несколько терморегуляторов, способные предотвратить перегрев водяного контура и соответственно всей поверхности пола.

Четвертое. Перед монтажом напольный материал помещают в отапливаемом помещении для адаптации. Пластины за короткое время наберут необходимую влагу, привыкнут к стабильной температуре. Такая процедура непременно скажется на качестве и скорости сборки напольного покрытия.

Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Укладка резистивного нагревательного кабеля

Инфракрасный теплый пол

Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.

Материалы для утепления

Утеплить пол под ламинатом можно:

• керамзитом;
• пенофолом или минватой с фольгой;
• пенопластом;
• хвойными плитами;
• пробковыми или битумно-пробковыми матами.

Для первого варианта и минеральной ваты сначала придется набить лаги, а потом сверху настелить ДВП или ДСП. Плюс керамзитовую подсыпку также можно сделать под стяжку. Все остальные материалы укладываются непосредственно под ламинат поверх бетонного или деревянного пола.

Какие бывают подложки под ламинат

Керамзит

Среди основных достоинств керамзита – дешевизна и простота использования. Однако для качественной теплоизоляции этот утеплитель на пол придется насыпать слоем минимум в 10–15 см. Обычно такой вариант применяется при устройстве мокрой бетонной стяжки на грунте. В остальных случаях лучше выбрать что-то иное с меньшей толщиной слоя.

Структура пола утепленного керамзитом

Фольга и стекловата

Минеральная вата хороша высоким уровнем теплоизоляции и негорючестью. Однако ее для утепления пола под ламинат придется брать с фольгированным слоем, чтобы максимально уменьшить толщину подстила, и укладывать между предварительно устроенных лаг. Плюс сверху еще потребуется настилать фанеру или ДСП. Стоимость укладки такого чернового покрытия получается немаленькой, зато по сроку службы оно уступит разве что керамзиту.

Стекловата и фоьга обладают также звукоизолирующими свойствами

Фольга отражает порядка 90–95% теплового излучения обратно в комнату. Это идеальный утепляющий подстил для ламинатного пола. И если возиться с минватой нет желания, то стоит взять пенофол (фольгированный вспененный полиэтилен). Это практически полный аналог стандартной звукоизоляционной подложки под ламинат, только с дополнением в виде слоя алюминиевой фольги.

Инструкция укладки подложки из фольги

Пенопласт

Пенопласт (ЭППС) не боится влаги и имеет отличные характеристики по прочности, а также тепло- и звукоизоляции. Но это горючий и не слишком экологически чистый материал. Однако с его помощью легко можно выполнить выравнивание основания с множеством мелких перепадов и дефектов, не прибегая к заливке стяжки на имеющемся бетонном полу.

Пенопласт хорошо использовать для утепления балконов и лоджий

Хвойные плиты

Полученные в результате прессовки хвои и древесных волокон плиты отличаются экологичностью, хорошей звукоизоляцией и сроком службы в 10–15 лет. Главный их недостаток – боязнь влаги. При этом многие производители ламината рекомендуют под него подстилать подложку толщиной до 3-х мм. А плиты из хвои обычно идут в 4–6 мм и более. Так можно и лишиться гарантии на финишное покрытие из-за несоответствия рекомендациям изготовителя по подстилающему материалу.

Как укладывать хвойные плиты под ламинат

Битумно-пробковые подложки на пол

Подложка из технической пробки выделяется среди аналогов высокой ценой, гипоаллергенностью и экологической чистотой. Это износостойкий и долговечный материал для утепления пола. Но мочить его водой не стоит.

После порыва труб в доме пробковые маты придется менять. Полностью и быстро высушить их без образования внутри грибка и/или разрушения структуры проблематично.

Битумно-пробковый аналог (парколаг) в виде крафт-бумаги с битумным слоем и гранулами пробки более устойчив к влаге. Но при сильных нагрузках на пол такой подстил начинает крошиться и разрушаться.

преимущества пробковой подложки

Инфракрасный теплый пол

Инфракрасный теплый пол под ламинат оборудован саморегулирующейся системой, автоматически поддерживающей заданную температуру.

Инфракрасные устройства бывают трех видов:
— пленочная;
— карбоновая стержневая;
— карбоновая сплошная.

Пленочный

Пленочный теплый пол состоит из термопленки с углеродными нагревательными элементами.

Пленочный вариант присутствует на рынке уже не первый год, многим известен и пользуется хорошим спросом, т.к. экономит энергию около 20% по сравнению с кабельным.

На пленочный теплый пол под ламинат дополнительно стелют полиэтиленовую пленку толщиной не менее 200 микрон, она защищает электросистему от возможного попадания влаги.

Карбоновый стержневой

Карбоновый стержневой теплый пол представляет собой параллельно соединенные стержни образующие сетку в виде рулона.

Основным преимуществом стержневого варианта является то, что при повреждении одного стержня, все остальные будут продолжать работать, благодаря параллельному соединению и изоляции каждого отдельного стержня.

Стержневой теплый пол под ламинат используют как с бетонной стяжкой, так и без нее.

Карбоновый сплошной

Сплошные карбоновые маты – это новая разработка безопасной и экологичной напольной системы отопления, потребляющей рекордно малое количество электроэнергии.

На рынке данный вид инфракрасного теплого пола относительно недавно и о нем еще мало кто знает, поэтому используют его не так часто.

Все разновидности инфракрасного теплого пола укладываются без бетонной стяжки, этим обусловлена простота укладки и популярность таких конструкций обогрева.

Ламинат на них укладывается плавающим методом – это обязательное условие.

Способы укладки ламината на теплый пол смотрите здесь

Инфракрасные системы обогрева производятся в соответствии с передовыми технологиями, и являются современным вариантом электрического теплого пола.

Преимущества инфракрасного пола:

— доступная цена;
— простота монтажа;
— монтируется без бетонной стяжки;
— укладывается под любое напольное покрытие;
— экологичный;
— легко регулируется уровень нагрева;
— равномерное распределение электронагрузки и др.

К минусам инфракрасных конструкций можно отнести относительно недолгий срок службы – в пределах 15 лет.

Ламинат и теплый пол – два в одном

Кроме скрупулезного подбора ламината, подложки и теплого пола для него существует альтернативный вариант – покупка материала «два в одном». Отлично: вам не придется решать, какой ламинат лучше под теплый пол – за вас об этом позаботится производитель. Автором этой инновации стала компания Alloc, выпустившая в свет ламинированное покрытие, совмещенное с теплым полом — Alloc Heating System. Эта система трехслойна: обогревающие элементы расположены между шумоизолирующей звукоизоляционной подложкой и ламинированными планками 32 или 33 классов. Алюминиевые замки Click гарантируют отличную фиксацию и сохранность соединений в процессе эксплуатации.

Монтаж теплого пола и ламината в этой конструкции происходит одновременно. Вначале соединяются провода обогревательных элементов, затем, сразу же защелкиваются алюминиевые замки ламината. В комплект к Alloc Heating System входит также программируемый термостат. Иными словами, это полностью готовая система для создания теплого пола с финишным ламинатным покрытием «под ключ».

Система Alloc Heating System позволяет за считанные часы обзавестись теплым полом с финишным ламинированным покрытием

И последнее, если вы уже присмотрели в магазине подходящий ламинат, поищите информацию о его производителе. Компания с хорошей репутацией, зарекомендовавшая себя на строительном рынке, не позволит серийно «гнать» брак

Обратите на это самое пристально внимание, ведь качественный ламинат над теплым полом должен прослужить вам не менее 15-20 лет. Для этого мы его и выбираем!

Плюсы укладки на бетонное основание

Укладка тёплого пола на бетон — это практично и быстро.

Выбираем подходящую подложку

Выбор ламината для теплого пола должен быть неразрывно связан с выбором подложки. Если она будет слишком толстой и плотной, с высокими теплоизоляционными свойствами, то эффективность теплого пола будет низкой. Вам придется повышать температуру на терморегуляторе и терпеть значительные финансовые убытки. Чтобы этого не случилось выбирайте подложку толщиной 1,5-3 мм. Сейчас многие производители ламината для теплых полов выпускают для него и специализированную подложку. Например, из экструдированного полистирола с перфорацией (мелкими отверстиями), который легко пропускает тепло и в то же время выполняет свою главную функцию – компенсирует неровности пола и «поддерживает» ламинат.

Подложка Arbiton Izo Floor Thermo предназначена для ламината в помещениях, где применяется система подогрева пола

Подготовка основания

Ламинат требовательно относится к ровности основания и его чистоте, а значит, бетонный черновой пол нуждается в подготовке перед тем, как будет производиться монтаж покрытия. Сроки подготовки могут варьироваться от 3 до 28 суток и сильно зависят от того, какие работы нужно выполнить. Первым делом нужно удалить старое покрытие и осмотреть открывшееся основание на наличие дефектов.

Так, если старая стяжка никуда не годится, то есть разрушается и не является ровной, то ее придется демонтировать и заливать новую. Если же старая стяжка находится в относительно ровном состоянии, но имеет незначительные дефекты и искривления поверхности, то можно обойтись выравниванием при помощи самовыравнивающейся смеси. Если же стяжка в идеальном состоянии, то ее можно просто очистить и после этого закрывать ламинатом.

Ламинат укладывают только на выровненное основание
