Описание регулируемого стабилитрона tl431. схемы включения, цоколевка, аналоги, datasheet

Особенности эксплуатации

TL431 обладает мощным корпусом, программируемым выходным напряжением, низким эквивалентным температурным и световым коэффициентом, не содержит свинца и имеет низкий выход шума сигнализатора. Проверяется мультиметром.

Принцип работы очень просто понять, смотря на структурную схему. В момент того, когда напряжение на выходе ниже, чем на опоре, то на конце операционный усилитель будет работать с такой же силой. Если же этот показатель будет в норме, то усилителем будет открыт транзистор и по катоду с анодом будет течь заряд.

Использование и принцип включения цоколевки TL431

Компенсационный стабилизатор напряжения

Принцип его работы такой же, как и у обычного стабилитрона. Благодаря разности напряжения у входа и выхода компенсируется мощного вида биполярный транзистор. Однако стабилизированная точность выше благодаря выходу стабилизатора.

Обратите внимание! Для стабилизации тока используется промежуточный вид усилительного каскада. Оба транзисторных устройства работают с эмиттерным повторителем, то есть усиливается ток и не повышается показатель силы

Вам это будет интересно Как составлять схемы

Подключение компенсационного стабилизатора напряжения

Реле времени

Важно понимать, что TL431 многофункциональный. Благодаря показателю в 4 микроампера входного тока, можно сделать реле времени

Когда основной контакт разомкнется, медленно начнет заряжаться транзистор. При получении напряжения в 2,5 вольт, транзистор на выходе будет открыт, и благодаря оптопаровому светодиоду будет протекать электроток. В соответствии с этим будет открыт фототранзистор и замкнута внешняя цепь.

Согласно приведенной ниже схеме, второй резистор осуществляет ограничение тока с помощью оптрона и стабилизатора, третий же предупреждает тот момент, чтобы зажегся светодиод.

Схема работы реле времени

https://youtube.com/watch?v=KZZdFc8XwqU

https://youtube.com/watch?v=BWN99lanMSg

https://youtube.com/watch?v=t7Zz8IGAda4

Технические характеристики

Рассмотрим максимально допустимые характеристики микросхемы TL431. Если при работе они будут превышены, то прибор выйдет из строя. Длительная эксплуатация устройства с параметрами, близкими к предельным, также опасна для него. Значения этих параметров представлены ниже:

  • наибольшее возможное напряжение между анодом и катодом  – 37 В;
  • диапазон токов, протекающих через катод на протяжении длительного времени – от -100 до +150мА;
  • диапазон токов на входе (управляющем электроде) устройства – от -0,05 до +10 мА;
  • максимальная рассеиваемая мощность зависит от типа корпуса:
  • SOT-89 – 0.8 Вт;
  • ТО-92 – 0,78 Вт;
  • SO-8 – 0.75 Вт;
  • SOT-23 – 0,33 Вт;
  • SOT-25 – 0,5 Вт.
  • диапазон рабочих температур – от -25 до +85ОС;
  • предельно допустимая температура кристалла – +150 ОС;
  • диапазон температур при которых может хранится изделие — -65 до +150 ОС.

В технической документации производители приводят диапазон рекомендуемых рабочих характеристик. Напряжение на катоде VKA может изменяться от минимального, равного управляющему VREF, до максимального 36 В. Катодный ток должен находиться в пределах от 1 до 100 мА.

При конструировании нового устройства следует также обращать внимание на электрические характеристики. Измерение производилось при температуре TC= 25°C

Остальные параметры тестирования приведены в колонке «Режимы измерения».

Параметры Режимы измерения Обозн. min typ max Ед. изм
Управляющее напряжение VKA=VREF,IKA=10 мA VREF 2,455 2,495 2,535 В
Величина отклонения управляющего напряжения при изменении температуры VKA=VREF,IKA=10 мA, Ta = от 0°C до +85°C VDEV 9,0 20 мВ
Изменение напряжения на управляющем электроде в зависимости от изменения напряжения на катоде IKA=10 мA

ΔVKA=10V~VREF

ΔVKA=36V~10V

ΔVREF

ΔVКА



-1,0

-0,5



-2,7

-2,0



мВ/В

мВ/В

Ток через управляющий электрод IKA=10 мA IREF 1,5 4 мкА
Отклонение управляющего (опорного) тока при изменении температуры IKA=10 мA ΔIREF

ΔT

0,4 1,2 мкА
Минимальный управляющий ток через катод, VKA=VREF IKA(MIN) 0,3 0,5 мА
Ток через катод при закрытом переходе VKA=36V, VREF=0 IKA(OFF) 0,05 1,0 мкА
Динамическое сопротивление VKA=VREF, f≤1.0 кГц IKA=1 to 100 мA ZKA 0,15 0,5 Ом

Аналоги TL431

ИМС tl431 аналог, которой нужно подобрать, относится к управляющим стабилитронам. Поэтому подбирать аналогичную ИС необходимо по электрическим параметрам: опорному напряжению, входному напряжению, рабочему току и конструктивным особенностям.

Осторожно. Аналоги могут быть: полными, ближайшими и функциональными

В зависимости от новой детали, возможны дополнения и изменения к электронной схеме, куда она будет устанавливаться (замещаться). При подборе аналога следует учесть, что первые две буквы перед цифрами – это название производителя.

К примеру, транзистор az431 характеристики которого при проверке совпадают с tl431, это он же и есть, просто производитель другой.

KIA431A Datasheet PDF — KEC

Part Number KIA431A
Description BIPOLAR LINEAR INTEGRATED CIRCUIT
Manufacturers KEC
Logo

There is a preview and KIA431A download ( pdf file ) link at the bottom of this page.

Total ( 8 pages )

Preview 1 page

No Preview Available !

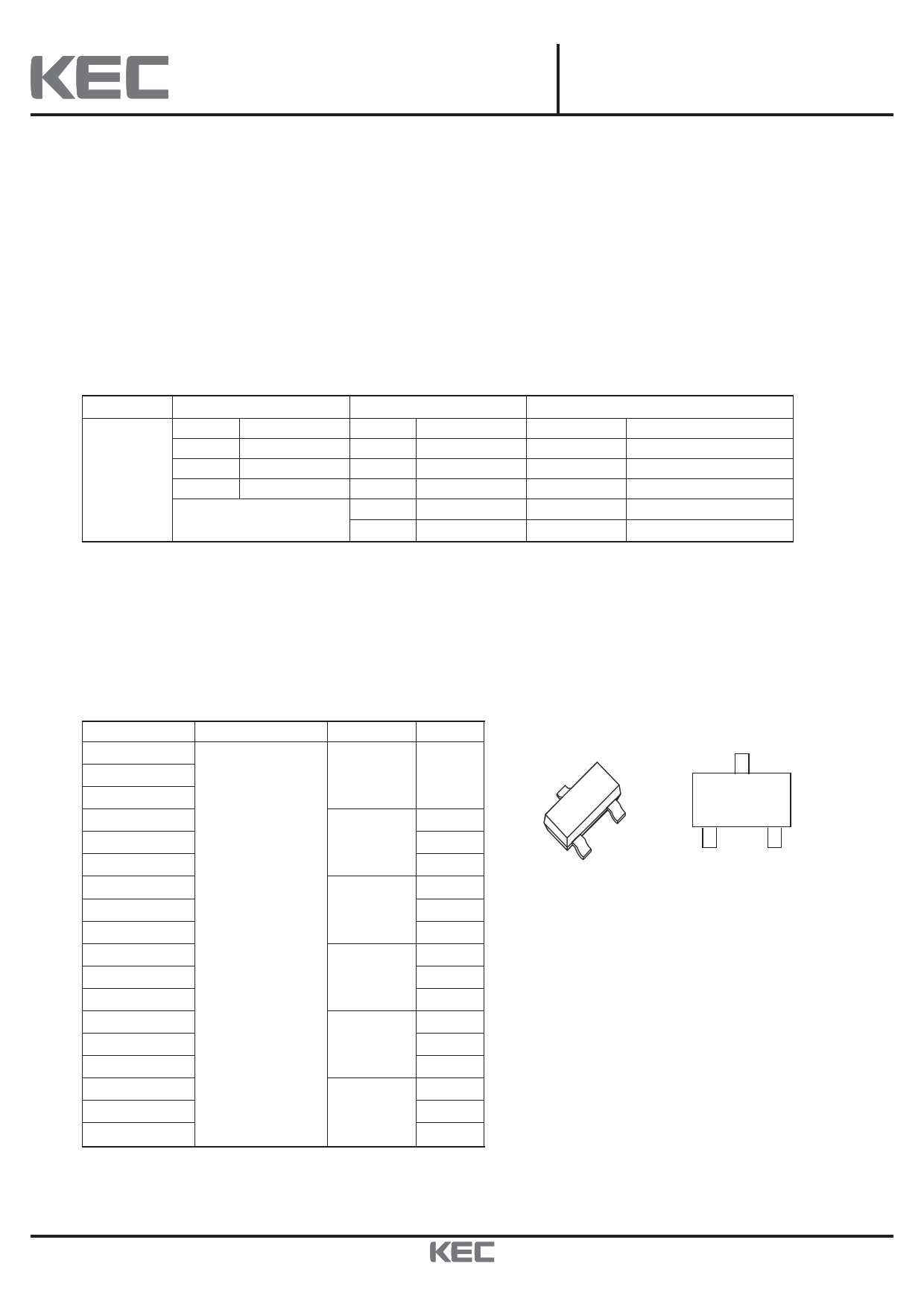

SEMICONDUCTOR
TECHNICAL DATA
KIA431 Series
BIPOLAR LINEAR INTEGRATED CIRCUIT
PROGRAMMABLE PRECISION REFERENCES
The KIA431 Series integrated circuits are three-terminal programmable shunt regulator diodes.

These monolithic IC voltage reference operate as a low temperature coefficient zener which is programmable from Vref

to 36 volts with two external resistors. These devices exhibit a wide operating current range of 1.0 to 100mA with a
typical dynamic impedance of 0.22 .The characteristics of these references make them excellent replacements for
zener diodes in many applications such as digital voltmeters, power supplies, and op amp circuitry. The 2.5 volt
reference makes it convenient to obtain a stable reference from 5.0 volt logic supplies, and since the KIA431 Series
operates as a shunt regulator, it can be used as either a positive or negative voltage reference.
FEATURES

Divice Code Name :KIA431 + Vref Code + Package Code+Pin Configuration Code

ITEM

Vref Code

Package Code
Pin Configuration Code (SOT-23 Only)
Code Tolerance (%) Code
Package
Code
Type
Blank
2.2
Blank
TO-92
Blank
A
KIA431
A
B
1.0 F SOT-89
0.5 S TSM
2
B
T TSV
M SOT-23
Low Dynamic Output Impedance : 0.22 (Typ.).
Sink Current Capability of 1.0 to 100mA.
Equivalent Full-Range Temperature Coefficient of 50ppm/ (Typ.).
Temperature Compensated for Operation Over Full Rated Operating Temperature Range.
Low Output Noise Voltage.
LINE UP
Type No. Operating Voltage(V) Package Marking
KIA431
KIA431A
TO-92
KIA431B
KIA431F
3A
KIA431AF
SOT-89
3B
KIA431BF
3C
KIA431T
43C
KIA431AT
TSV 43A
KIA431BT
KIA431S
2.5~36
43B
43C
KIA431AS
TSM
43A
KIA431BS
43B
KIA431M
KIA431AM
KIA431BM
SOT-23
(A-Type)
43C
43A
43B
KIA431M2
KIA431AM2
KIA431BM2
SOT-23
(B-Type)
43F
43D
43E
* KIA431BT
(Tolerance : 0.5% , TSV package) : Under Development
PIN CONFIGURATION (SOT-23)
3
1
2
3
TOP
VIEW
21
A-Type : 1. Cathode 2. Ref 3. Anode
B-Type : 1. Ref 2. Cathode 3. Anode
2009. 3. 4
Revision No : 15
1/8

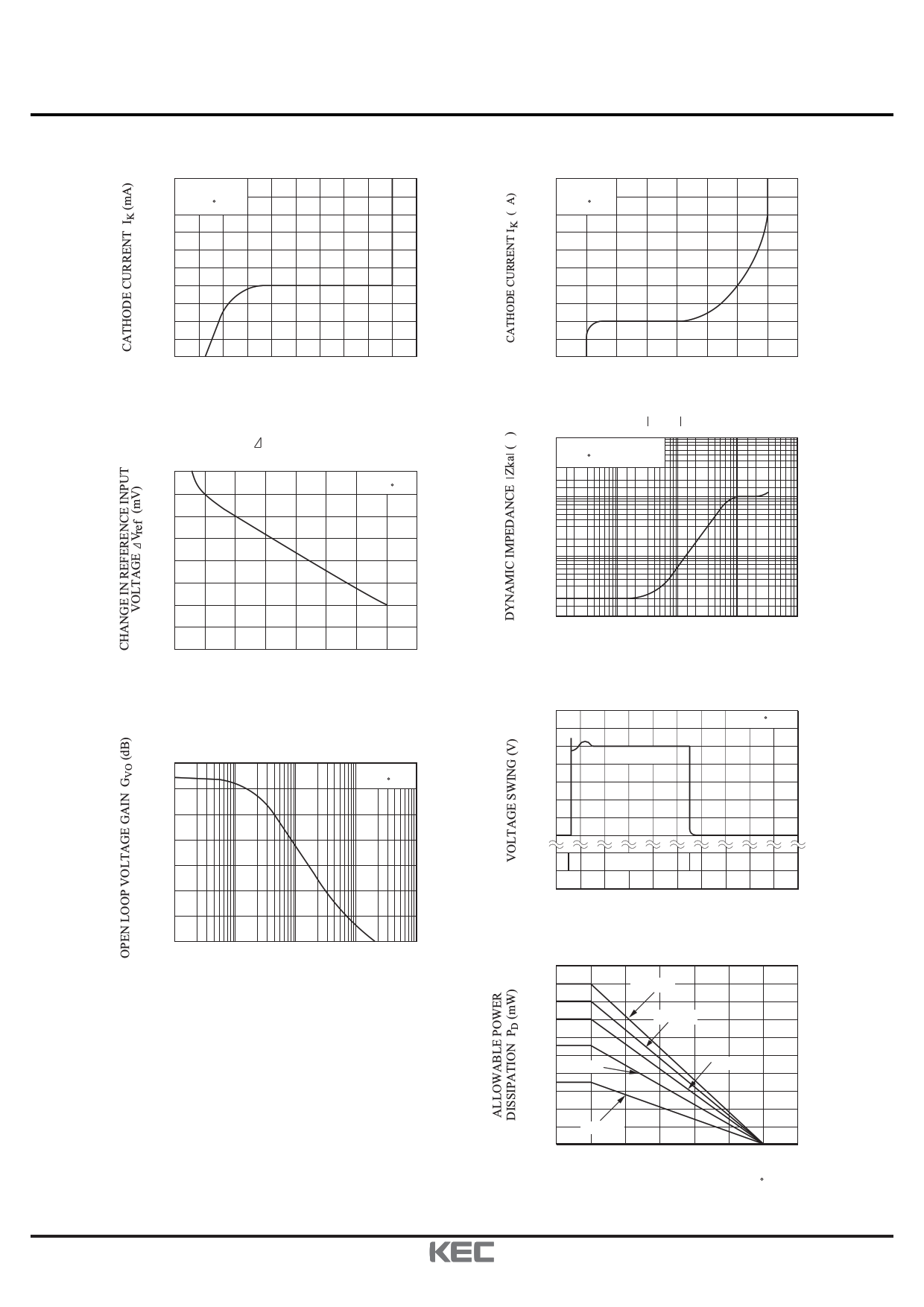

KIA431 Series
150

VKA =V ref

Ta=25 C
100

I K — VKA

50

-50
-100
-2.0
-1.0 0 1.0 2.0

CATHODE VOLTAGE VKA (V)

3.0

Vref — VKA

IK =10mA

Ta=25 C
-8.0
-16
-24
-32

10 20 30

CATHODE VOLTAGE VKA (V)

40
60
50
40
30
20
10

-10
1.0k

GVO — f

I K=10mA

Ta=25 C
10k
100k
1.0M
FREQUENCY f (Hz)
10M
2009. 3. 4
Revision No : 15
800

VKA =Vref

Ta=25 C
600

I K — VKA

400
200

-200
-1.0 0 1.0 2.0

CATHODE VOLTAGE VKA (V)

Zka — f

100 I K=1.0mA~100mA

Ta=25 C
3.0
10
1.0
0.1
1.0k
10k
100k
1.0M
FREQUENCY f (Hz)
10M
PULSE RESPONSE
Ta=25 C
3.0
OUTPUT
2.0
1.0

5.0
INPUT

0 4.0 8.0 12 16 20

TIME t (µs)

PD — Ta

1000

900 KIA431S

800

700 KIA431F

600
500

400 KIA431T

300
200

100 KIA431M

0 25 50 75 100
KIA431
125 150
175
AMBIENT TEMPERATURE Ta ( C)
5/8


Preview 5 Page
Information Total 8 Pages
Link URL
Product Image and Detail view 1. KIA431A Datasheet PDF
Download

Share Link :

Electronic Components Distributor

SparkFun Electronics Allied Electronics DigiKey Electronics Arrow Electronics

Mouser Electronics Adafruit Element14 Chip One Stop

Featured Datasheets

Part Number Description Manufacturers
KIA431 The function is BIPOLAR LINEAR INTEGRATED CIRCUIT. KEC
KIA431A The function is BIPOLAR LINEAR INTEGRATED CIRCUIT. KEC
KIA431AF The function is BIPOLAR LINEAR INTEGRATED CIRCUIT. KEC

Quick jump to:

KIA4
1N4
2N2
2SA
2SC
74H
ADC
BC
BF
BU
CXA
HCF
IRF
KA
KIA
LA
LM
MC
NE
ST
STK
TDA
TL
UA

Характеристики

Предельно допустимые характеристики КР142ЕН5А, сильно зависят от температуры её корпуса (ТКОРП.) и приводятся в даташит производителей отдельно от остальных. Перечислим их:

максимальное напряжение на входе (UВХ.) до 15 В, при ТКОРП. = — 45 …+ 70 °C;

при ТКОРП. = — 45 …+ 100 °C:

  • выходное напряжение (UВЫХ.) находится в диапазоне 4.9 … 5.1 В;
  • рассеиваемая мощность (РМАКC.) без радиатора не более 1.5 Вт., с теплоотводом до 10 Вт;
  • предельный выходной ток (при Р ≤ РМАКC.) IМАКC. до 1.5 А.

Электрические параметры

Кроме максимально допустимых значений у КР142ЕН5А есть электрические параметры. Они приводятся совместно с дополнительными условиями их измерения. Все значения в этом перечне справедливы только при условии температуры окружающей среды ТОКР. = + 25ОС.

Аналоги

Линейный стабилизатор напряжения КР142ЕН5А является аналогом зарубежных микросхем первого поколения серии LM7805, впервые представленных в 70-х годах американской компанией  Fairchild Semiconductor. Это популярная импортная ИС из серии 78xx, так как имеет на выходе наиболее распространенные для питания различных приборов +5 В. Современными аналогами микросхемы являются: А7805Т, KIA7805, L7805CV, LM7805. Отечественную КР142ЕН5В можно так же рассмотреть в качестве полноценной замены.

Особенности маркировки

Не все экземпляры КР142ЕН5А имеют полную маркировку на корпусе. Вместо неё указывается условный код, по которому и узнают “кренку”. В этом случае на корпус наносится следующая информация: марка завода-изготовителя, тип микросхемы, год и неделя выпуска.

Встречается так же и другое сокращенное обозначение данного устройства – КРЕН 5А.

Описание

TL431 – datasheet на русском. TL431 представляет собой регулируемый стабилизатор напряжения параллельного типа (интегральный аналог стабилитрона) и предназначен для использования в качестве ИОН и регулируемого стабилитрона с гарантированной термостабильностью по сравнению с применяемым коммерческим температурным диапазоном.

Выходное напряжение может быть установлено на любом уровне от 2,495 V (VREF) до 36 V, для этого применяются два внешних резистора, которые являются делителем напряжения.

Этот стабилизатор имеет широкий диапазон рабочих токов от 1,0 мА до 100 мА с динамическим сопротивлением 0,22 Ом. Активные выходные элементы TL431 обеспечивают резкие характеристики включения, благодаря чему эта микросхема работает лучше обычных стабилитронов во многих схемах.

Погрешность опорного напряжения ± 0,4% (TL431B) позволяет отказаться от использования переменного резистора, что экономит затраты и уменьшает проблемы дрейфа и надежности.

https://youtube.com/watch?v=aiNyHpu88lg

Производители

Из-за своих хороших параметров, надежности и дешевизны, TL431 используется в различных технических решениях. Поэтому её производством занимаются многие зарубежных компаний. Существует даже полностью переведенный datasheet tl431 на русском от Texas Instruments (TI). А вот ссылки на некоторые даташит устройств продающихся в РФ: TI, ON Semiconductor, STMicroelectronics, Nexperia, HTC Korea, NXP Semiconductors. Есть еще изготовители этих изделий, но их трудно найти в российских магазинах. К ним относятся: Unisonic Technologies, Motorola, Fairchild Semiconductor, Diodes Incorporated, HIKE Electronics, Calogic, Sangdest Microelectronic (Nanjing), SeCoS Halbleitertechnologie GmbH, Hotchip Technology, Foshan Blue Rocket Electronics и др.

Советуем изучить Информация о плановом отключении электроэнергии: где и как искать?

Реле времени

TL431 нашел свое применение не только как источник опорного напряжения, а и во многих других применениях. Например благодаря тому что входной ток TL431 составляет 2-4мкА, то на основе этой микросхемы можно построить реле времени: при размыкании контакта S1 C1 начинает медленно заряжаться через R1, а когда напряжение на входе TL431 достигнет 2,5 В выходной транзистор DA1 откроется и через светодиод оптопары PC817 начнет протекать ток, соответственно откроется и фототранзистор и замкнет внешнюю цепь. В этой схеме резистор R2 ограничивает ток через оптрон и стабилизатор (например 680 Ом), R3 нужен чтобы предупредить зажигание светодиода от тока собственных нужд TL431 (например 2 кОм).

Схема включения стабилитрона TL431

Теперь давайте посмотрим, как этот прибор может быть использован в практических схемах. Схема ниже показывает, как можно использовать TL431 в роли обычного регулятора напряжения:

Приведенный выше рисунок показывает, как с помощью всего пары резисторов и TL431 получить регулятор, работающий в диапазоне 2,5…36 вольт. R1 представляет собой переменный резистор, который используется для регулировки выходного напряжения.

Следующая формула справедлива для вычисления сопротивлений резисторов, в случае если мы хотим получить какое-то фиксированное напряжение.

Vo = (1 + R1/R2)Vref

При совместном применении стабилизаторов серии 78xx (7805,7808,7812..) и TL431 можно использовать следующую схему:

TL431 катод соединен с общим выводом 78xx. Выход 78xx подключен к одной из точки резисторного делителя напряжения, который определяет выходное напряжение.

Вышеуказанные схемы использования TL431 ограничены выходным током 100 мА максимум.

Для получения более высокого выходного тока может быть использована следующая схема.

В приведенной выше схеме большинство компонентов схожи с обычным регулятором, приведенным выше, за исключением того, что здесь катод подключен к плюсу через резистор и к их точке соединения подсоединена база буферного транзистора. Выходной ток регулятора будет зависеть от мощности данного транзистора.

Индикатор низкого напряжения

Разница данной схемы от предшествующей в
том, что светодиод подключен по иному. Данное подключение именуется
инверсным, так как светодиод светится  только когда микросхема
TL431 заперта.

Если же контролируемое значение
напряжения превосходит уровень, определенный делителем Rl и R2,
микросхема TL431 открывается, и ток течет через сопротивление R3 и
выводы 3-2 микросхемы TL431. На микросхеме в этот момент существует
падение напряжения около 2В,  и его явно не хватает для свечения
светодиода. Для стопроцентного предотвращения загорания светодиода в его
цепь дополнительно включены 2 диода.

В момент, когда исследуемое величина
окажется меньше порога определенного делителем Rl и R2, микросхема TL431
закроется, и на ее выходе потенциал будет значительно выше 2В,
вследствие этого светодиод HL1 засветится.

Уровень включения сигнализатора

Ток на электроде управления, когда включается диод HL1 (Uз) задается разделителем R1, R2. Характеристики разделителя определяются по формуле:

R2=2.5хR1/(Uз – 2.5)

Для максимально точной подстройки порога включения можно вместо резистора R2 поставить подстроечный, с показателем раза в 1,5 выше, нежели получилось по расчету. Затем, когда настойка сделана, его можно поменять на постоянный резистор, его сопротивление должно равняться сопротивлению установленной части подстроечного.

Как TL431 проверить схему включения? Чтобы проконтролировать несколько уровней тока будет необходимо 3 этих сигнализатора, каждый из них настраивается на определенное напряжение. Таким способом можно сделать целую линейку шкалы и индикаторов.

Для электропитания цепи индикации, которая состоит из резистора R3 и диода HL1, можно использовать отдельный даже нестабилизированный источник питания. В данном случае контролируемый ток подается на верхний по схеме выход резистора R1, который нужно отсоединить от резистора R3. При этом подключении контролируемый ток может быть в диапазоне от 3-х, до десятков вольт.

Отличие данной схемы от предыдущей заключается в том, что диод подсоединен по-другому. Это подключение называется инверсным, так как диод включается в лишь случае, если схема закрыта. В случае, когда контролируемый ток превышает порог заданный разделителем R1, R2 схема открыта, и ток проходит через резистор R3 и выходы 3 – 2 микросхемы.

На схеме в данном случае происходит падение напряжения до 2 Вольт, которого не хватает для включения светодиода. Чтобы диод гарантированно не включился, последовательно с ним устанавливают два диода.

Если контролируемый ток будет меньше заданного разделителем R1, R2 схема закроется, ток на ее выводе будет значительно больше 2 Вольт, потому диод HL1 включится.

Если нужно проконтролировать лишь изменение тока, то индикатор можно сделать по схеме.

В данном индикаторе использован 2-хцветный диод HL1. Если контролируемый ток превышает заданное значение, включается красный диод, а если ток ниже, то зеленый. В случае если напряжение расположено вблизи этого порога, погашены оба светодиода, потому что передаточное положение стабилитрона имеет некоторую крутизну.

Если нужно отследить изменение какой-то физической величины, то R2 заменяют датчиком, который изменяет сопротивление под воздействием окружающей среды.

Условно на схеме находится одновременно несколько датчиков. Если это фототранзистор, то будет фотореле. Пока света достаточно, фототранзистор открыт, и сопротивление у него небольшое. Потому ток на управляющем выходе DA1 ниже порогового, в результате этого диод не светит.

По мере уменьшения света сопротивление фототранзистора повышается, это приводит к увеличению напряжения на управляющем выходе DA1. Если данное напряжение будет больше порогового (2,5 Вольт), то стабилитрон открывается и загорается диод.

Если подключить терморезистор, вместо фототранзистора, к входу микросхемы, к примеру, серии ММТ, то выйдет индикатор температуры: при уменьшении температуры диод будет включаться.

Порог срабатывания в любом случае задается при помощи резистора R1.

Помимо описанных световых индикаторов, на базе TL431 аналога можно сделать и звуковой индикатор. Для контроля воды, к примеру, в ванне, к схеме подсоединяется датчик из двух пластин нержавейки, которые находятся на расстоянии пары миллиметров между собой.

Если вода дойдет до датчика, то его сопротивление снижается, а микросхема с помощью R1, R2 войдет в линейный режим. Так, возникает автогенерация на резонансной частоте НА1, в этом случае произойдет звуковой сигнал.

Подводя итог, хотелось бы сказать, что все-таки основная сфера использования микросхемы TL434, естественно же, блоки питания. Но, как можно убедиться, возможности микросхемы только этой функцией абсолютно не ограничены, и можно собрать множество устройств.

https://youtube.com/watch?v=TI0MaLWcj2g

TL 431 интегральный стабилитрон

Основные характеристики программируемого источника опорного напряжения TL 431

  • ​ Номинальное рабочее напряжение на выходе от 2,5 до 36 В;
  • Ток на выходе до 100 мА;
  • Мощность 0,2 Ватт;
  • Диапазон рабочей температуры для TL 431C от 0° до 70°;
  • Диапазон рабочей температуры для TL 431A от -40° до +85°.

Точность интегральной схемы TL 431 указывается шестой буквой в обозначении:

  • Точность без буквы – 2%;
  • Буква А – 1%;
  • Буква В – 0, 5%.

Столь широкое его применения обусловлено низкой ценой, универсальным форм-фактором, надёжностью, и хорошей устойчивостью к агрессивным факторам внешней среды. Но также следует отметить точность работы данного регулятора напряжения. Это позволило ему занять нишу в устройствах микроэлектроники.

Основное предназначение TL 431 стабилизировать опорное напряжение в цепи. При условии, когда напряжение на входе источника ниже номинального опорного напряжения, в программируемом модуле транзистор будет закрыт и проходящий между катодом и анодом ток не будет превышать 1 мА. В случае, когда выходное напряжение станет превышать запрограммированный уровень, транзистор будет открыт и электрический ток сможет свободно проходит от катода к аноду.

Схема включения TL 431

В зависимости от рабочего напряжения устройства схема подключения будет состоять из одноступенчатого преобразователя и расширителя (для устройств 2,48 В.) или модулятора небольшой ёмкости (для устройств 3.3 В). А также чтобы снизить риск короткого замыкания, в схему устанавливается предохранитель, как правило, за стабилитроном. На физическое подключение оказывает влияние форм-фактор устройства, в котором будет находиться схема TL 431, и условия окружающей среды (в основном температура).

Стабилизатор на основе TL 431

Простейшим стабилизатором на основе TL 431 является параметрический стабилизатор. Для этого в схему нужно включить два резистора R 1, R 2 через которые можно задавать выходное напряжение для TL 431 по формуле: U вых= Vref (1 + R 1/ R 2). Как видно из формулы здесь напряжение на выходе будет прямо пропорционально отношению R 1 к R 2. Интегральная схема будет держать напряжение на уровне 2,5 В. Для резистора R 1 выходное значение рассчитывается так: R 1= R 2 (U вых/ Vref – 1).

Эта схема стабилизатора, как правило, используется в блоках питания с фиксированным или регулируемым напряжением. Такие стабилизаторы напряжения на TL 431 можно обнаружить в принтерах, плоттерах, и промышленных блоках питания. Если необходимо высчитать напряжение для фиксированных источников питания, то используем формулу Vo = (1 + R 1/ R 2) Vref.

Временное реле

Прецизионные характеристики TL 431 позволяют использовать его не совсем по «прямому» назначению. Из-за того, что входной ток этого регулируемого стабилизатора составляет от 2 до 4 мкА, то используя данную микросхему можно собрать временное реле. Роль таймера в нём будет исполнять R1 который начнёт постепенно заряжаться после размыкания контактов S 1 C 1. Когда напряжение на выходе стабилизатора достигнет 2,5 В, транзистор DA1 будет открыт, через светодиоды оптопары PC 817 начёт проходить ток, а открытый фоторезистор замкнёт цепь.

Термостабильный стабилизатор на основе TL 431

Технические характеристики TL 431 позволяют создавать на его основе термостабильные стабилизаторы тока. В которых резистор R2 выполняет роль шунта обратной связи, на нём постоянно поддерживается значение 2,5 В. В результате значение тока на нагрузке будет рассчитываться по формуле Iн=2,5/R2.

Цоколёвка и проверка исправности TL 431

Форм-фактор TL 431 и его цоколёвка будет зависеть от производителя. Встречаются варианты в старых корпусах TO -92 и новых SOT-23. Не стоит забывать про отечественный аналог: КР142ЕН19А тоже широко распространённый на рынке. В большинстве случаев цоколёвка нанесена непосредственно на плату. Однако не все производители так поступают, и в некоторых случаях вам придётся искать информацию по пинам в техпаспорте того или иного устройства.

TL 431 является интегральной схемой и состоит из 10 транзисторов. Из-за этого проверить её мультиметром невозможно. Для проверки исправности микросхемы TL 431 нужно использовать тестовую схему. Конечно, часто нет смысла искать перегоревший элемент и проще заменить схему целиком.

Программы расчёта для TL 431

В интернете существует множество сайтов, где вы сможете скачать программы-калькуляторы для расчёта параметров напряжения и силы тока. В них можно указывать типы резисторов, конденсаторов, микросхем и прочих составных частей схемы. TL 431 калькуляторы также бывают онлайн, они по функционалу проигрывают устанавливаемым программам, но если вам нужно исключительно входные/выходные и максимальные значения схемы, то они справятся с этой задачей.

Основные характеристики TL431

Основные характеристики, знание которых достаточно для выполнения 90+ процентов задач, возникающих при разработке электронных схем:

  • пределы выходного напряжения – 2,5…36 В (это можно отнести к минусам, так как современные регуляторы имеют нижний лимит от 1,5 В);
  • наибольший ток – 100 мА (он невелик, сравним со стабилитроном средней мощности, поэтому перегружать микросхему не стоит, защиты у неё нет);
  • внутреннее сопротивление (импеданс эквивалентного двухполюсника) – около 0,22 Ом;
  • динамическое сопротивление – 0,2…0,5 Ом;
  • паспортное значение Uref=2,495 В, точность – в зависимости от серии, от ±0,5% до ±2%;
  • рабочий диапазон температур для TL431С – 0…+70 °С, для TL431A – минус 40…+85 °С.

Прочие характеристики, включая графики зависимости параметров от температуры, можно посмотреть в даташите. Но в большинстве случаев они не понадобятся.

Простое зарядное устройство для литиевого аккумулятора.

Главное отличие зарядного устройства от блока питания – четкое ограничение зарядного тока. Следующая схема имеет два режима ограничения:

Пока напряжение на выходе меньше 4,2 В ограничивается выходной ток, при достижении напряжением величины 4,2 В начинает ограничиватся напряжение и ток заряда снижается. На следующей схеме ограничение тока осуществляют транзисторы VT1, VT2 и резисторы R1-R3. Резистор R1 выполняет функцию шунта, когда напряжение на нем превышает 0,6 В (порог открывания VT1), транзистор VT1 открывается и закрывает транзистор VT2. Из-за этого падает напряжение на базе VT3 он начинает закрываться и следовательно снижается выходное напряжение, а это ведет к снижению выходного тока. Таким образом работает обратная связь по току и его стабилизация. Когда напряжение подбирается к уровню 4,2 В в работу начинает вступать DA1 и ограничивать напряжение на выходе зарядного устройства.

Что такое микросхема TL431?

Уж так сложилось, что все электронщики знают магические цифры TL431, аналог 494. Что это такое?

Предприятие «Texas Instrument» находилось у истоков разработки полупроводников. Они всегда были на первых местах в производстве электронных компонентов, постоянно удерживаясь в первой десятке мировых лидеров. Первая интегральная схема была разработана еще в 1958 г. работником этой фирмы Джеком Килби.

Сегодня фирма TI производит большой ассортимент микросхем, их название начинается с букв SN и TL. Это соответственно логические и аналоговые микросхемы, навсегда вошедшие в историю предприятия TI, и до сих пор имеют широкое использование.

В числе фаворитов в перечне «магических» микросхем нужно, вероятней всего, интегральный стабилизатор TL431. В 3-х выходном корпусе данной микросхемы установлено 10 транзисторов, а функция, исполняемая ей, идентична с простым стабилитроном (диод Зеннера).

Но благодаря этому усложнению, микросхема имеет повышенную крутизну характеристик и более высокую термостабильность. Основная же ее особенность заключается в том, что с помощью наружного разделителя напряжение стабилизации можно менять ток в диапазоне 2,6…32 Вольт. У современных TL431 аналог нижнего порога имеет 1,25 Вольт.

TL431 аналог разработал инженер Барни Холандом, когда он занимался копированием схемы стабилизатора другой фирмы. В нашей бы стране сказали сдирание, а не копирование. И Холанд позаимствовал из изначальной схемы источник опорного напряжения, и уже на этой основе разработал отдельную стабилизаторную микросхему. Вначале она имела название TL430, а после определенных доработок стана называться TL431.

С той поры прошло много времени, но нет сегодня ни одного блока питания для компьютера, где бы она не была установлена. Схема также нашла применение почти во всех импульсных немощных источниках питания. Один из этих источников сегодня есть в любом доме – это зарядка для мобильных телефонов. Этому долгожительству можно лишь позавидовать.

Также Холандом была разработана не менее известная и до сегодняшнего дня востребованная схема TL494. Это двухчастотный ШИМ — контроллер, на основе которого изготовлено множество видов источников питания. Потому цифра 494 также по праву является к «магической». Но перейдем к рассмотрению разных изделий на основе TL431.

Сигнализаторы и индикаторы

Схемы TL431 аналог может использоваться не только по своему непосредственному предназначению в качестве стабилитронов в блоках питания. На основе этой микросхемы возможно создание разных звуковых сигнализаторов и индикаторов освещения. При помощи этих устройств можно проверять множество разных параметров.

Для начала, это обычное напряжение электричества. Если же какую-то физическую величину при помощи датчиков представить в качестве напряжения, то можно создать оборудование, контролирующее, к примеру:

  • влажность и температуру;
  • уровень воды в баке;
  • давление газа или жидкости;
  • освещенность.

Сигнализатор критического тока

Принцип работы этого сигнализатор основан на том, что во время напряжения на электроде управления стабилитрона DA1 (выход 1) меньше 2,6 Вольт стабилитрон закрыт, сквозь него проходит только невысокий ток, обычно не больше 0.20…0.30 мА. Но данного тока хватает для слабого свечения диода HL1. Чтобы такого явления не происходило, можно параллельно диоду подсоединить резистор сопротивлением приблизительно 1…2 КОм.

Если напряжение на электроде управления более 2,6 Вольт, то стабилитрон откроется и загорится диод HL1. Требуемое ограничение напряжения через стабилитрон DA1 и диод HL1 создает R3. Наибольший ток стабилитрона имеет 100 мА, при этом такой же параметр у диода HL1 только 22 мА. Именно из данного условия и можно вычислить сопротивление резистора R3. Более точней сопротивление рассчитывается по нижеуказанной формуле.

R3=(Uпит – Uhl — Uda) / Ihl, где:

  • Uda – ток на открытой микросхеме (как правило, 2 Вольт);
  • Uhl – непосредственное падение тока на диоде;
  • Uпит – ток питания;
  • Ihl – напряжение диода (находится в диапазоне 4…12 мА).

Также нужно помнить о том, что наибольшее напряжение для TL431 только 36 Вольт. Данный параметр нельзя превышать.

Схемы включения

Микросхема tl 431 представляет собой стабилитрон интегрального типа. Она обладает тремя схемами включения:

  • на 2.48 В (1);
  • на 3, 3 В (2);
  • на 14 В.

Вариант 1: схема на 2,48 В.

Схема включения стабилитрона на 2.48 вольта оснащена одноступенчатым преобразователем. Среднее значение рабочего тока в подобной системе составляет 5.3 А. К выводу ref (цепь опорного напряжения) монтируется цепь, состоящая из двух параллельно соединённых резисторов (по 2.4 и 2.26 кОм). На эти резисторы предварительно подаётся напряжение равное 5 В, которое после прохождения цепи превращается в 2,48.

Вариант 2: схема включения на 3,3 В.

В схеме включения на 3,3 В также используется одноступенчатый преобразователь и резистор на 1 кОм, подключённый к катоду. Перед сопротивлением ставится сторонний источник питания на 3 В. К выводу (ref) подключается конденсатор ёмкостью 10 нФ, соединённый с землёй. Анод в подобной схеме сажается напрямую на землю, а катодная и входная цепи соединяются двумя общими точками.

Проблемой этой схемы включения является большая вероятность возникновения короткого замыкания (КЗ). Для того чтобы снизить риск возникновения КЗ, после стабилитронов монтируют предохранитель.

Чтобы усиливать сигнал к выводу подключают специальные фильтры. В такой схеме включения средние показатели напряжения и тока составляют 5 В/ 3.5 А, а точность стабилизации менее 3%. Стабилитрон подключается через векторный переходник поэтому нужно подбирать транзистор резонного типа Средняя ёмкость модулятора должна составлять 4.2 пФ. Для увеличения проводимости тока можно использовать триггеры.

Схема для блоков на 15 В

Стабилитрона TL431 схема включения через блок на 15 В осуществляется при помощи одноступенчатого преобразователя. В свою очередь, модулятор подходит с емкостью на уровне 5 пФ. Резисторы применяются исключительно селективного типа. Если рассматривать модификации с триггерами, то параметр порогового напряжения не превышает 3 Вт. Точность стабилизации находится в районе 3%. Фильтры для системы подходят как открытого, так и закрытого типа.

Также важно отметить, что в цепи может устанавливаться расширитель. На сегодняшний день модели выпускаются в основном коммутируемого типа. У модификаций с трансиверами проводимость тока не превышает 4 мк

В данном случае показатель чувствительности стабилитрона колеблется в районе 30 мВ. Выходное сопротивление при этом достигает примерно 80 Ом

У модификаций с трансиверами проводимость тока не превышает 4 мк. В данном случае показатель чувствительности стабилитрона колеблется в районе 30 мВ. Выходное сопротивление при этом достигает примерно 80 Ом.
