Как заземлить бойлер (водонагреватель) в квартире, в частном доме

Содержание

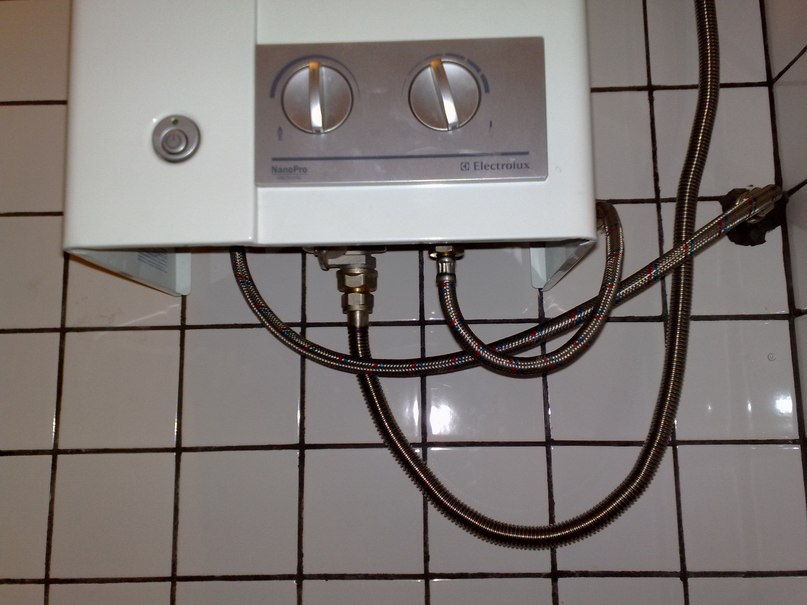

Как заземлить проточный водонагреватель в квартире

На вопрос, обязательно ли заземлять водонагреватель, мы ответили выше. Безопасность жильцов дома – не тот случай, к которому можно отнестись легкомысленно. Остался не менее важный момент: как заземлить водонагреватель?

В зависимости от типа жилья или помещения, подход к этому процессу может отличаться. Заземление в частном доме, находящемся непосредственно на земле, не так сложно, как в многоквартирном здании. Как заземлить водонагреватель в квартире, чтобы не нанести вреда оборудованию и не помешать соседям?

Наиболее распространенным в отечественных реалиях не так давно был способ замыкания заземляющего проводника на любой металлический предмет в квартире, который непосредственно связан с землей. Мало кто знал, как правильно заземлить водонагреватель или другие приборы. Идеальными считались водопроводные трубы, система канализации и водоотведения, отопления или даже газоснабжения.

В панельных домах можно заземляться через закладные детали панелей, имеющие связь с землей посредством арматуры внутри бетона. Как выяснилось, со временем именно второй вариант оказался более рационален, ведь он позволял заземлить проточный или накопительный водонагреватель в квартире без вреда для трубопроводных систем, так как блуждающие токи их не разрушают. Кроме того, огромное количество жильцов заменило и продолжает менять железный трубопровод в рамках своих квартир или целых подъездов на пластиковый. Как можно догадаться, трубы из такого материала не подходят для того, чтобы заземлить проточный или накопительный водонагреватель.

Еще один вариант того, как заземлить проточный или накопительный водонагреватель в квартире можно назвать «повторное заземление» или «зануление». Суть его состоит в том, что заземляющий проводник замыкается прямо на «минус» электрической цепи. Делать это надо не в розетке, куда подключается нагревающий бак, а максимально близко к распределительному щитку в подъезде или квартире.

Нужно ли заземлять проточный водонагреватель?

Главная роль заземления (проводника, соединяющего электроводонагреватель с землей) заключается в том, чтобы обеспечить безопасность жителей, использующих электроприбор. Защитная функция призвана исключить поражение людей электрическим током при прикосновении к металлическим поверхностям, которые оказались под напряжением. Странно, что этот довольно широко известный факт часто игнорируется. Оголенных проводов боятся все, а незаземленные предметы считаются чуть ли не нормой. С точки зрения безопасности пользователей электроприбора, ответ на вопрос о том, надо ли заземлять водонагреватель, утвердительный.

Надо ли говорить, что если не заземлять водонагреватель, срок его эксплуатации может существенно снизиться. В большинстве случаев бак нагревателя производится из нержавеющей стали. Это отличный долговечный материал, который, однако, подвержен негативному воздействию блуждающих токов, образующихся в электронагревателе без подключения к земле. Токи проходят через тонкую нержавейку и оставляют в ней микропоры. Нужно ли объяснять, что если не заземлять водонагреватель, постепенно поры увеличатся и приведут к потере герметичности. Независимо от того, где бак стоит (в квартире или на даче) и как часто используется, срок его службы значительно сократится.

Таким образом, узнав, как правильно и безопасно заземлить водонагреватель, можно получить некий «громоотвод» для вредоносных микроразрядов блуждающих токов, образующихся в процессе работы данного оборудования.

Этапы устройства заземления водонагревателя

Вариант заземления водонагревателя.

Инструкция по к сети требует обязательного заземления корпуса прибора, на котором специально для этих целей предусмотрена специальная шпилька с шайбами и гайкой. Если прибор не заземлять, то сервисный центр не поставит гарантию на него.

Заземление к водонагревателю осуществляется посредством специального контакта в вилке и розетке. Нередко для того чтобы сделать заземление, водонагреватель оснащается специальной клеммой. В этом случае заземлить прибор не составит особого труда.

При самостоятельном заземлении очень часто допускается одна и та же ошибка, которая заключается в соединении розетки и бойлера напрямую через фазу. Делать это ни в коем случае нельзя. В противном случае возрастет вероятность аварийного пробивания фазы. В большинстве квартир, построенных во времена СССР, используется двухжильная проводка, которая не предназначена для подключения заземления. В связи с тем что для современных бытовых приборов, в том числе бойлера, необходим трехжильный кабель, старую проводку нужно сменить на новую.

Схема подключения бойлера.

Важно! Самым распространенным способом заземления водонагревателя является замыкание заземляющего провода на любой металлический предмет, который, в свою очередь, связан непосредственно с землей. Чаще всего в качестве такого металлического предмета используется водопроводный или отопительный стояк. Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур

Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка

Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур. Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка

Чаще всего в качестве такого металлического предмета используется водопроводный или отопительный стояк. Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур. Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка.

Если же произвести замену проводки невозможно, можно решить проблему двумя способами:

  • на расстоянии 30 см от пола по всему периметру комнаты к стене прикрепить металлическую рейку. Возле каждой розетки в рейку вставить болт с плоской шляпкой таким образом, чтобы рейка плотно прилегала к стене. Из розетки выводят провод заземления, после чего он оголяется и наматывается на болт. В самом конце все нужно зафиксировать с помощью гайки;
  • из розеток, которые нуждаются в заземлении, выводится кабель внешним способом и тянется до плинтуса. В определенном месте производится соединение цепи проводов для заземления, после чего они подключаются к электрощитку.

Электрическая схема водонагревателя.

Прежде чем заземлить водонагревательное устройство, необходимо подготовить следующие инструменты и материалы:

  • стальная проволока;
  • железные штыри;
  • болты с шайбами и гайками;
  • перфоратор;
  • сверло;
  • молоток;
  • инверторный сварочный аппарат;
  • гаечные ключи;
  • заточный станок.

Основные способы подключения

Заказывая бойлер для домашнего или коммерческого использования, важно понимать, что, в зависимости от конструктивных особенностей этого изделия, существует два метода подключения его к электросети

Выбранный вами бойлер может быть укомплектован привычной евро-вилкой, тогда, чтобы правильно его подключить, вам придется установить в непосредственной близости от водонагревателя розетку соответствующего типа

Обратите внимание, что такую розетку нужно оснастить своим собственным автоматом на 16 ампер

Возможен и другой вариант: у купленного вами бойлера отсутствуют и вилка, и шнур. В таком случае его придется напрямую подключать к электрощитку посредством автомата. Выключить бак при таком подключении вы сможете, только используя автоматическое реле. Рекомендуется установить выключатель поближе к баку, позаботившись о влагозащитном корпусе для него. Это позволит вам оперативно обесточить бойлер в случае возникновения любой непредвиденной ситуации.

Если водонагреватель устанавливается специализированной бригадой

Казалось бы, не о чем беспокоиться. Профессионалы сделают все как надо. Но это не всегда справедливо. В первую очередь, необходимо проверить в договоре о проведение работ: есть ли вообще раздел о подключении к защитному заземлению. Поставив свою подпись под таким документом, бригадир несет ответственность (включая уголовную) за безопасность эксплуатации. Перед началом работ, поинтересуйтесь у установщиков: к чему будет подключена «земля» бойлера. Возможно, в вашем жилище вообще нет рабочего заземления. Тогда «мастера» используют в качестве земли, рабочий ноль.

Если установщики предложат вам такой вариант — либо не заключайте с ними договор, либо потребуйте иной схемы заземления. После проведения работ необходимо проверить правильность подключения «земли». Для этого произведите замер напряжения (с помощью мультиметра) сначала между фазой и нулем, затем между фазой и контактами, на которые подключено заземление бойлера. Не вдаваясь в подробности — напряжение должно немного отличаться. Если при замерах потенциал одинаковый (например, 219 вольт в обоих случаях), ваш бойлер будет работать без заземления!

Поэтапность заземляющих работ

Вне зависимости от фирмы производителя и модели прибора в инструкции по подключению содержится рекомендация по необходимости заземлить устройство.

Этапы производства:

  1. Проверка устройства на наличие специальной заземляющей клеммы. При ее отсутствии работа производится при помощи специального контакта (в вилке и розетке). Нельзя осуществлять соединение розетки и бойлера через фазу напрямую — большая вероятность аварийного пробивания фазы.
  2. Поиск материала заземлителей. Оптимально подойдут отрезки уголка или части металлического круга. Длина заземлителей должна быть не менее двух метров, учитывая особенности промерзания земли в определенном регионе.
  3. Анализ оптимальных характеристик металлосвязи. Толщина полос стандартизирована (больше 4 мм), а длина подбирается исходя из характеристик заземлителей. Длины полос металлосвязи должно быть достаточно для объединения заземлителей в контур.

Заземление — комплекс взаимосвязанных задач. Подготовительный этап не менее важен, чем само его производство.

Подготовка

Производство любых работ по электромонтажу подразумевает наличие соответствующего строительного инвентаря. Обобщенный список необходимых материалов и строительных инструментов для организации защитного устройства бойлера:

  • металлическая проволока;
  • железные прутья, металлический уголок или аналогичный материал для заземлителя;
  • болты, гайки и шайбы с высокопрочными механическими характеристиками;
  • перфоратор с наличием сверла необходимого диаметра;
  • сварочный аппарат, в приоритете — инверторного типа;
  • молоток и гаечные ключи;
  • станок для заточки.

На подготовительном этапе специалистом производится оценка электрической проводки объекта (кабель должен иметь соответствующее сечение), определяется подходящий материал заземлителей и форма их расположения.

Важно! Вне зависимости от выбранного материала элементы контура должны располагаться на расстоянии не менее трех метров. При выборе металлических штырей в качестве заземлителей можно придать заземляющему контуру форму треугольника (равностороннего). Завершением подготовительного этапа производства работ выступает сборка заземляющего контура

Завершением подготовительного этапа производства работ выступает сборка заземляющего контура.

Сбор контура

Самыми распространенными элементами заземляющих устройств выступают штыревые заземлители, которые соединяются между собой в контур с применением сварки. Такой вариант оптимально подходит для заземления бойлера в частном доме или на даче.

На выбор материала заземлителя и принципа проведения всего заземляющего процесса влияет строительная составляющая объекта (частный дом, квартира или дача). В квартире производится заземление водонагревателя несколько иначе.

Подготовка

Чтобы как можно лучше в частном доме заземлить бойлер, нужно сделать качественный контур заземления и правильно его подключить.

Для этого нужны будут следующие инструменты и материалы:

  • Металлический уголок или профиль с шириной стороны 5 см. Понадобится около 18 метров для электродов и их соединения.
  • Металлическая проволока или полоса , шириной не менее 3 мм для подведения заземления к щитку.
  • Электросварка , которой будет свариваться конструкция контура.
  • Болгарка для резки уголков и проволоки. Перфоратор для сверления отверстия в доме для введения заземления.
  • Кувалда , которой будут забиваться профиля в землю.
  • Трехжильный кабель для проведения электричества в доме от щитка к розетке.
  • Современная розетка с клеммой для заземления . Автомат соответствующий мощности накопительного водонагревателя.
  • Отвертка, пробник, нож.

Прежде всего, надо выбрать место для будущего размещения контура. Оно должно находиться не дальше пяти метров от щитка. Главное, чтобы сверху не ходили люди и домашние животные, так как в случае пробоя электричество уйдет в землю вокруг. Если в это время там будет кто-то проходить, его ударит током. Можно сделать своими руками сверху этого места декоративное украшение из камней или специально огородить его забором.

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

  1. Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
  2. В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
  3. Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
  4. Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
  5. Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

  • Как сделать заземление в квартире своими руками
  • Для чего нужна система уравнивания потенциалов в ванной комнате
  • Как выбрать УЗО для квартиры

Опубликовано:
18.04.2017
Обновлено: 06.09.2019

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности. А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Для чего делать заземление

В первую очередь нужно дать точное определение такому термину. Заземление – специальное электрическое соединение точки в сети, электротехнического оборудования или приборов с заземляющей конструкцией, которая размещается под землей. Обычно заземляющие электроды закапываются на небольшую глубину, в зависимости от значения сопротивления грунта.

Следуя готовым схемам установки защитного заземляющего контура и электродов, сделать монтаж своими руками не составит особой сложности. Рабочее заземление нужно устанавливать для того, чтобы все бытовые приборы или электротехническое оборудование функционировали правильно и стабильно

Это очень важно для работы заводов, предприятий и других зданий с похожим назначением. По этой причине для них больше подходит такой тип заземления

Для этого делают соединение разрядников, нейтралей, трансформаторов в землей.

Поэтапное подключение и заземление устройство водонагревателя

К рабочему типу заземления может быть подключен молниеотвод для приема мощного заряда молнии. По защитному контуру такой заряд будет перенаправлен в землю. Подключение защитного заземления обычно необходимо для частных домов или квартир в многоэтажных зданиях. Этот метод позволяет обеспечить человеку защиту от удара блуждающего тока по электрической сети. Так как при рабочей линии и подключенных приборах в местах со слабым сопротивлением может возникать искрение, то в данном случае избыточный ток будет уходить по заземляющему контуру в землю.

Техника безопасности и советы специалистов

Все правила и профильные требования по технике безопасности заземления в обязательном порядке учитываются специалистом при производстве работ. Предусмотрена стандартизация данных такой документации, которая распространяется на производство всех видов электромонтажных и пусконаладочных работ, в том числе и на заземление.

Обобщив данные документации, регламентирующей заземление разного типа электрооборудования, можно выделить основную задачу заземлителя — реализация рабочей и защитной функции.

Специалисты настоятельно рекомендуют не пренебрегать заземлением бойлера. Рабочая функция заземлителей увеличивает срок эксплуатации бойлера. Нержавеющая сталь, применяемая при изготовлении бака нагрева, подвергается воздействию блуждающих токов. Образовываются микропоры, нарушается общая герметичность прибора. Заземление позволяет нейтрализовать пагубное влияние на теплоизолированный бак за счет отвода токов.

https://youtube.com/watch?v=cXpoUMyv9TE

Производство заземления водонагревателя можно представить в виде комплекса последовательного выполнения взаимосвязанных элементов. Каждый элемент заземляющей системы очень важен. Надежный уровень электрической безопасности жильцов и продолжительный срок службы водонагревателя — основные аргументы в пользу необходимости заземления устройства.

Монтаж контура заземления

Для контура потребуются несколько стальных труб или уголков длиной 2–2,5 м. Их нужно заострить и вбить в землю на расстоянии 2–2,5 м друг от друга. Но сделать это не от уровня земли, а выкопать траншею глубиной 0,5 м. На дне ее электроды соединяются стальной полосой сваркой. Швы окрашивается, остальные детали не должны иметь покрытий.

Можно расположить три таких электрода в виде треугольника, можно выстроить их в ряд. Если грунт песчаный, то лучше выбрать расположение в линию и забить больше электродов.

От контура к стене здания выводится стальная полоса с приваренным болтом. К нему присоединяется проводник, идущий к шине РЕ. Находящиеся на открытом воздухе детали окрашиваются в черный цвет.

После монтажа и подключения к шине РЕ желательно вызвать специалистов и провести измерение сопротивления полученного контура. Его нормируют правила ПУЭ. Провести измерение своими руками не получится – нужен специальный прибор.

Заземление

А вот теперь основной вопрос, чем отличается заземление от зануления? Все дело в установке дополнительных защитных устройств. Чтобы добиться безопасной эксплуатации бытовых электрических приборов, в распределительный щит необходимо вмонтировать или УЗО (устройство защитного отключения), или дифференцированные автоматические выключатели. Оба вида устройств имеют в своей конструкции специальный рабочий орган, который выравнивает силу тока в фазном и нулевом проводе.

Схема подключения заземления

  • Если сеть и бытовые приборы работают в штатном режиме, то токи в разных контурах одинаковы по величине, но протекают в разных направлениях: по фазе в квартиру, по нулю из нее. То есть, вся система сбалансирована, поэтому бытовые приборы работают хорошо по номинальным параметрам.
  • Если в любом месте электрической системы произошел разрыв изоляции (провода, бытовые приборы, автоматы и так далее), ток начинает движение к земле. При этом этот ток проходит мимо проводника нуля. То есть, заземление перестает действовать. В рабочем органе УЗО или дифференцированного автомата происходит нарушение баланса. Как только нарушение начинается, сразу же срабатывает защитное устройство, которое разъединяет контакты. Электричество в систему перестает подаваться.

И еще один момент, который касается защитного заземления и зануления. Специалисты рекомендуют устанавливать отдельный контур, в который монтируется так называемый РЕ-проводник. Его специально выводят за пределы распределительного щита и устанавливают около розетки в гнезде. При этом розетка должна быть трехфазной: фаза, ноль и земля. Проводник соединяется с «землей».

Обратите внимание, что вилка от бытового прибора при включении в розетку сначала касается «земли», а затем двух основных фаз. То же самое происходит и в момент выключения: сначала выводятся фазы, затем в последнюю очередь земля. Это гарантия, что в случае короткого замыкания в самом бытовом электрическом приборе не произойдет сбой всей системы за счет повышенного действия силы тока в ней

Это гарантия, что в случае короткого замыкания в самом бытовом электрическом приборе не произойдет сбой всей системы за счет повышенного действия силы тока в ней.

Обычно УЗО устанавливается в распределительном щитке после основного вводного автомата. Необходимо учитывать тот момент, что устройство защитного отключения не защищает электрическую сеть от короткого замыкания проводов. Вероятность, что это устройство само выйдет из строя по этой причине, очень велика

Поэтому так важно скорректировать параметры вводного автомата с параметрами самого УЗО. Оптимальный же вариант – установить перед устройством еще один автомат, который по параметрам будет идентичен защите. Кстати, необходимо отметить, что УЗО с автоматом для него – это, по сути, обычный дифференциальный автомат

Последний стоит дороже защитного устройства, но по размерам намного компактнее

Кстати, необходимо отметить, что УЗО с автоматом для него – это, по сути, обычный дифференциальный автомат. Последний стоит дороже защитного устройства, но по размерам намного компактнее.

Теперь вы можете понять, в чем отличия заземления и зануления.

Как сделать заземление

Правильно все организовать можно с помощью наших рекомендаций. Осмотрите водонагреватель и найдите клеммы для заземления. Все современные приборы ими оснащены.

Приобретите розетку с тремя отверстиями и влагостойким корпусом, особенно при установке в ванной комнате.

  • Монтируйте розетку на расстоянии 50-80 см от пола и водонагревателя.
  • Нужно провести трехжильный кабель из меди от щитка к розетке. При желании можно встроить проводку в стену, проштробив канал.
  • Отключите электричество и выполните подключение проводов к розетке. Правильно распределить жилы поможет их расцветка. Смотрите картинку ниже: фото 4
  • Подсоедините кабель земли к шине на щитке.

Что делать в частном доме

В частном секторе или на даче организовать заземление нужно самостоятельно. Вам понадобятся навыки использования сварочного аппарата. Также три металлических штыря (уголка, трубы) высотой 1,5 метра и диаметром 15 мм.

Выберите участок на расстоянии 1,5 метра от дома. В дальнейшем здесь никто не должен ходить.

  • На выбранном месте выкапывается траншея в форме треугольника. Каждая его сторона не должна превышать три метра. Также прокапывается траншея от угла дома.
  • В углах разместите по одному штырю.
  • К верхней части приварите болты М8 или М10.
  • Вбейте штыри в землю так, чтобы осталась только верхушка размером 5 см.
  • Выберите место на стене дома. Лучше выбирать точку на расстоянии двух метров от щитка и 10 см от пола.
  • Проделайте отверстие перфоратором.
  • Возьмите проволоку из стали (6 мм) и подсоедините к клемме нагревателя.
  • Проведите проволоку по стене к отверстию, а затем к штырю на улице.
  • Наденьте на болт шайбу и накрутите виток проволоки. Закрепите сверху другой шайбой. Так проделайте с каждым штырем, после чего закольцуйте.
  • Засыпьте траншею грунтом, уплотните поверхность.
  • Теперь замеряйте сопротивление контура. В норме должно быть менее 4 Ом.

Осталось подключить водонагреватель, залить воду и запустить тестовую работу.

Как вы поняли, провести заземление можно как в хрущевку, так и в частный сектор. Это важная часть работы электрического прибора. Смотрите вижео, чтобы сделать это было еще проще:

В старом жилом фонде, где существуют регулярные перебои с горячим водоснабжением, наблюдается устойчивая тенденция к установке водонагревателей. Зачем люди покупают бойлеры?

  • Горячая вода есть прямо здесь и сейчас. Нет необходимости ждать, пока пройдет запас остывшей воды по горячим трубам.
  • Вы не зависите от исправности котельной и системы горячего водоснабжения.
  • Решение о наличии в доме горячей воды вы принимаете самостоятельно, а не ждете милости от управляющей компании.

Безусловно, наличие в квартире автономного водонагревателя, это благо. Но его монтаж связан с большой ответственностью. В принципе, необходимо выполнить всего два условия, но от них напрямую зависит безопасность использования электроприбора.

  1. Бойлер должен быть надежно закреплен. При падении, 50–100 килограммовая емкость может наделать немало бед.
  2. Заземление водонагревателя в квартире или на даче — это условие, без которого его нельзя использовать в принципе.

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube
