Как проверить емкость аккумулятора мультиметром

Измерение напряжение аккумулятора

Важным показателем АКБ является его напряжение. Именно поэтому многие проводят замер именно этого показателя.

При работающем двигателе, есть возможность провести замер напряжения. Нормальным напряжением считается показатель от 13.5 до 14 В. А вот напряжение выше этого показателя на момент работы двигателя говорит о том, что АКБ имеет низкую зарядку и регулятор напряжения подает с генератора большее количество энергии для его зарядки. Стоит учесть, что зимой это частое явление, так как аккумулятор за ночь может серьезно разрядиться.

Повышение напряжения на аккумуляторе – явление, которого не стоит бояться. Если с техническим состоянием электрооборудования автомобиля все в порядке, через 10 минут показатель напряжения стабилизируется и будет в пределах 14 В.

Однако, если через 10 минут этого не произошло, тогда стоит задуматься о состоянии регулятора напряжения. Постоянная работа при подобных показателях может привести к выкипанию аккумулятора. Еще одно явление, которое определяет проблему с неправильным показателем напряжения – прохождение процесса окисления на контактах.

Для предотвращения подобного явления, нужно зачистить контакты. При падении напряжения ниже 13 В, следует провести замену АКБ, так как подобные данные говорят о его неисправности.

При проведении измерений на момент заглушенного двигателя, можно выделить следующие нюансы:

Напряжение менее 12 В может привести к тому, что автомобиль не заведется, особенно на момент холодов. При падении температуры окружающей среды, масло в двигателе загустевает, также меняются свойства топлива. Поэтому АКБ не может провернуть коленчатый вал, так как требуется больше усилий при подобных условиях.
Нормальным напряжением, которого будет достаточно для завода двигателя, можно считать 13 В.
Измерение следует проводить не сразу после окончания движения, а перед его началом.
Высокий уровень заряда говорит о способности аккумулятора держать напряжение на протяжении длительного времени. Чем меньше уровень заряда, тем быстрее проходит его потеря. Поэтому новые аккумуляторы или те, которые находятся в хорошем техническом состоянии, способны на протяжении длительного промежутка времени сохранять свою работоспособность даже без подзарядки.

Вышеуказанные нюансы рекомендуется учитывать при проверке состояния АКБ автомобиля.

Нормальные показатели

Перед тем как разобраться, какое должно быть значение внутреннего сопротивления и от чего оно зависит, необходимо знать, что оно складывается из поляризационного и омического. Последнее можно ещё поделить на такие составляющие R:

от электродов;
от отрицательных и положительных выводов;
от электролита;
от сепараторов;
от соединений между банками.

Для батареи не имеет значения тип тока, будет ли он протекать зарядным или разрядным. При этом значение будет отличаться в разных элементах блока питания.

Принято считать, что для новой батареи в автомобиле показатель R при нормальной температуре 15–200 С будет составлять 0,005 Ом. После введения в эксплуатацию показатель будет подниматься. Текущее значение можно измерить при помощи нагрузочной вилки.

Виды батареек

Портативные элементы питания различаются как по принципу работы, так и по внешнему виду. Основные типы батареек:

Пальчиковые (обозначение размера АА);
Мизинчиковые (размер ААА);
Большие цилиндрические (размером D);
Средние цилиндрические (обозначаются С);
Тип Крона (форма — параллелепипед);
Плоские (форма — уплощенный параллелепипед).

Все цилиндрические типы накопителей заряда имеют рабочее напряжение от 1,2 до 1,6 вольт. Напряжение элементов типа Крона равно 9 В, а плоских 4,5 В. Работоспособность элемента зависит от нагрузки, к которой он подключен.

В маломощных приборах уменьшение вольтажа батарейки долго не сказывается на работоспособности, а в мощных, типа фотоаппаратов или электродвигателей, даже небольшое проседание напряжения вызовет отказ оборудования.

По типу внутреннего наполнения элементы питания также различаются. Выделяют такие виды:

«Солевые», «сухие» — угольно-цинковые. Этот тип батареек наиболее дешевый, но быстрее всего разряжается и плохо работает в холодных условиях и с мощными нагрузками;
HeavyDuty — хлоридно-цинковые, похожи на предыдущий тип, имеют чуть большую емкость;
«Алкалиновые», щелочные — лучше работают при низких температурах и держат заряд при большом токе, но быстро разряжаются;
С применением ртути — высокоемкие, их трудно быстро разрядить, однако из-за опасности ртути они вышли из употребления;
С использованием серебра — медленно разряжаются и хорошо работают с мощной нагрузкой, но дорогие;
Литиевые — имеют наивысшую ёмкость и наименьшую массу среди подобных. Долгий срок годности. Высокая цена.

Также все батареи делятся на два типа: первичные, то есть гальванические элементы и вторичные, то есть перезарядные или аккумуляторные. Первые обычно дешевле, но после использования их необходимо утилизировать. Вторые часто имеют меньшую емкость, более дороги, но могут быть перезаряжены зарядным устройством.

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

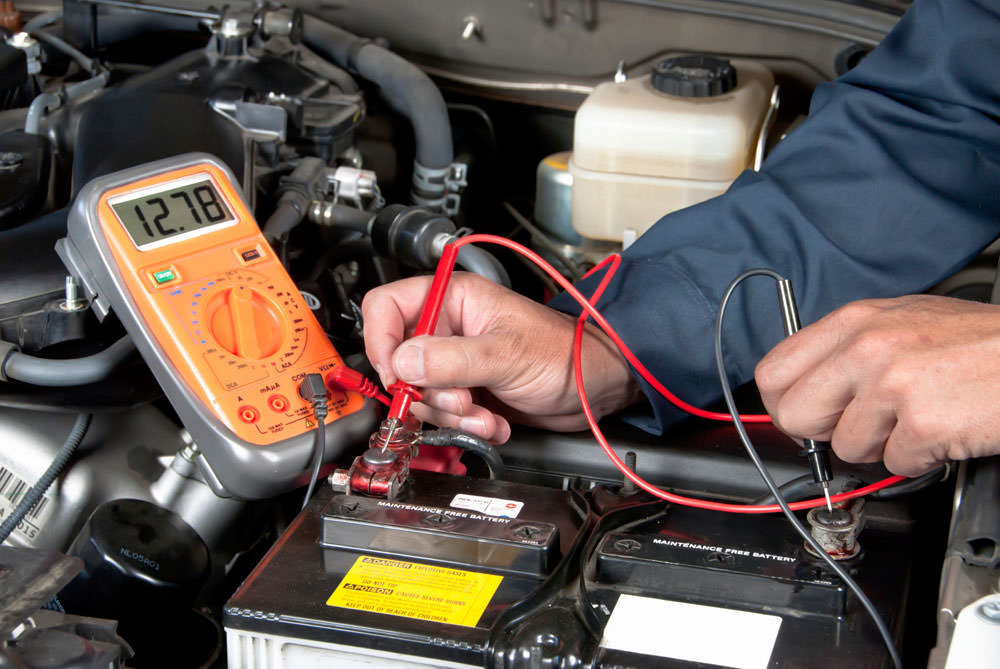

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

Плохой контакт.
Поломка генератора.
Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Основные понятия емкости

Проверка емкости аккумулятора проводится для определения технического состояния источника питания. Этот показатель указывает на то, в течение какого периода АКБ батарея сможет питать потребитель при определенных условиях эксплуатации. Измерение проводится в ампер-часах, емкость может варьировать в большом диапазоне.

Параметр учитывается при рассмотрении возможности соединения несколько источников электроэнергии в одну батарею. Среди особенностей отмечают следующие моменты:

При последовательном соединении емкость остается постоянной, суммируется лишь напряжение. За счет этого увеличивается пусковой ток, но длительность работы батареи при постоянной нагрузке остается неизменной.
Параллельное подключение позволяет увеличить емкость без изменения напряжения. Подобные батареи создаются для обеспечения продолжительной работы различных потребителей.

Применяется еще и комбинированный способ соединения, который предусматривает использование нескольких аккумуляторов. Существует довольно большое количество различных правил создания и зарядки подобных батарей, к примеру, все используемые аккумуляторы должны быть в хорошем техническом состоянии и иметь одинаковую емкость.

Тестируется уровень жидкости при использовании обычного стеклянного стержня. Другие варианты исполнения источников питания можно проверить при применении различных измерительных приборов.

Как проверить АКБ?

Изучая, как померить емкость аккумулятора мультиметром , необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Замер утечки тока

Минимальный ток утечки можно найти практически в любом автомобиле, даже в новых моделях. Это связано с тем, что некоторые системы автомобиля проводят минимальное потребление электричества даже на момент выключенного двигателя или когда ключа нет в зажигании.

В разных источниках показатель подобного тока колеблется в пределах от 10 до 80 мА. Большое значение утечки говорит о том, что электрооборудование автомобиля находится в неисправном состоянии. Значение утечки 60 мА определяет то, что аккумулятор в подобном состоянии может прослужить многие годы при правильной эксплуатации.

Куда более негативное влияние оказывает ситуация, когда аккумулятор не заряжают на протяжении нескольких дней. Провести измерение утечки можно также при помощи мультиметра.

Процедура измерения заключается в следующем:

Устанавливаем режим измерения на 10 А или 20 А. Лучше всего установить больший показатель, если это позволяет используемый прибор.
Проверять рекомендуется при разрыве массы с точки зрения безопасности.
Снимаем минусовую клемму.
Один из щупов подключаем к минусу АКБ.
Другой подсоединяем к снятому проводу.
Получаем определенный результат.

Для точного показателя следует правильно подготовить автомобиль:

Отключаем освещение в салоне, выключаем магнитолу и другие потребители.
Вынимаем ключи из зажигания.

Если полученный результат находится в пределах 60 мА, то с электрооборудованием автомобиля все в порядке. При получении большего значения, нужно провести поиск цепи, которая потребляет большее количество тока. Для этого можно проводить поочередное снятие предохранителей и измерение значения в каждом из положений.

https://youtube.com/watch?v=et-l2txUNp4

Как выбрать зарядное устройство?

Лучше всего брать зарядное устройство для батареек с индикатором заряда. Данный прибор позволит видеть наглядно всю информацию на дисплее, а это очень удобно.

https://youtube.com/watch?v=69rxobhAojw

Чтобы приобрести то что нужно следует обращать свое внимание на следующие вещи:

Аккумуляторы по размеру должны входить в ЗУ. Лучше всего брать АКБ и зарядное устройство от одного производителя

Универсальные же приборы стоят дороже.
Желательно чтобы была возможность поставить на заряд сразу несколько батарей.
Обратите внимание на штекер – вилку ЗУ. Проследите за тем чтобы от аппарата тянулся шнур с вилкой. Если она сливается с прибором, то он может выпадать из розетки.
Авто отключение зарядника.
Мощность прибора

От нее зависит скорость зарядки. Чем выше, тем лучше.
Встроенные индикаторы и наличие дисплея. Все это позволит выполнить качественный контроль процесса.

Если она сливается с прибором, то он может выпадать из розетки.
Авто отключение зарядника.
Мощность прибора. От нее зависит скорость зарядки. Чем выше, тем лучше.
Встроенные индикаторы и наличие дисплея. Все это позволит выполнить качественный контроль процесса.

Не следует приобретать дешевые зарядные устройства так как они могут испортить аккумулятор, да и вообще они не очень удобные. Устройства по дороже выполняют канальную зарядку, то есть каждую батарею заряжают отдельно и на ее идет отдельный модуль. Так же в них есть множество полезных функций, которые позволяют грамотно заряжать аккумулятор.

Автомобильный аккумулятор

При необходимости можно мультиметром проверить емкость аккумулятора автомобиля. Как правило, тестирование проводится при проявлении различных проблем: тяжелый старт двигателя, тусклый свет фар и другие. Рекомендации по проведению теста источника электроэнергии прибором следующие:

Для начала следует приобрести более подходящий измерительный прибор.
Следующий шаг заключается в подборе требуемой нагрузки (она должна забирать около 50% всего тока). При заявленной емкости 7 Ач нагрузка должна быть примерно 3,5 В, для чего выбирается лампочка с мощностью около 40 ватт.
На момент теста следует подождать около двух минут. Если она начинает быстро тухнуть, то это указывает на плохое техническое состояние источника питания.
Без отключения нагрузки проводится подсоединение измерительного прибора. Показатель должен быть не менее 12,4 В. Он указывает на то, что батарея находится в хорошем техническом состоянии. При низких значениях нужно провести обслуживание источника энергии.

Рекомендуем: Аккумуляторные батареи и элементы типа «АКБ-18650»

Слишком низкое значение напряжения свойственно батареям, у которых емкость низкая и пластины были разрушены. Подобные источники питания следует своевременно заменять, так как серьезные структурные изменения могут привести к появлению короткого замыкания.

Измерение емкости

Емкость АКБ показывает, сколько заряда она может отдать за промежуток времени. Чем больше, тем лучше. Поэтому лучше покупать аккумулятор большей емкости, чтобы легче было запустить мотор. Особенно по холодам. Беда в том, что аккумулятор теряет емкость со временем. И такую батарею надо ремонтировать или менять.

Проверить аккумулятор можно и без тестера. Для этого запустите и заглушите мотор. Сможете сделать так 4-5 раз, да еще зимой, батарея послужит. Но такая проверка вредит АКБ, поэтому лучше пользоваться мультиметром. Есть 2 метода проверки – под нагрузкой и контрольным разрядом. Первый метод быстрее, зато второй точнее.

Чтобы проверить емкость под нагрузкой, сделайте следующее.

Отключите аккумулятор от бортовой сети. Чтобы клеммы не мешали, прикрепите их к подрамнику изолентой.
Подключите нагрузку. Лампочка мощностью 35-40 ватт подойдет. Ее можно временно снять с фары.
Подождите 2 минуты. Если лампочка стала гореть тускло, заканчивайте проверку. Батарея негодная. А если лампа горит по-прежнему ярко, готовьте мультиметр.
Замеряйте напряжение на выводах.

Если оно больше чем 12,4 В, все хорошо. Если в пределах 12-12,4 В, то батарею скоро нужно менять. А если меньше 12 вольт, обращайтесь в сервис для замены электролита. Или купите новую АКБ.

Чтобы проверить АКБ методом контрольного разряда, нужен секундомер. Он есть в любом телефоне.

Действуйте по такой схеме.

В паспорте батареи найдите расчетную силу тока разрядки.
Подберите нагрузку так, чтобы ток, который она потребляет, соответствовал расчетной величине.
Подключите мультиметр, замеряйте силу тока. Тестер подключается последовательно в разрыв цепи. Контакт АКБ – нагрузка – мультиметр – контакт АКБ.
Отсчитайте время, за которое сила тока упадет вдвое.
Сравните это время с указанным в паспорте батареи. Чем меньше между ними разница, тем лучше. Если разница значительная, нужно идти в магазин.

Чтобы подобрать нагрузку, напряжение в сети разделите на заданную силу тока. Получите сопротивление. Это закон Ома. R =U/I, где I вы узнаете из паспорта. U – напряжение аккумулятора, которое надо замерить до проверки. Должно быть 12,7 В

Важно: все расчеты ведутся в системе СИ (с французского Système International d’Unités). А данные могут быть в других единицах, например, в мА – миллиамперах

Для перевода в амперы воспользуйтесь специальными таблицами. По емкости, выходному напряжению и току саморазряда можно судить о работоспособности батареи. А можно провести комплексную проверку, при этом не всегда придется снимать аккумулятор. Сейчас вы узнаете, как это сделать.

Измерение сопротивления

Величина эта — условная. Она меняется в зависимости от степени заряженности АКБ, величины нагрузки, температур Вот почему при точных расчетах относительно АКБ принято пользоваться не величиной внутреннего сопротивления, а так называемыми разрядными кривыми.

Этот вариант даст вполне точный результат. Например, это может быть галогеновая лампа с мощностью в 60 Ватт.

Рекомендуем: Серебряно-цинковые аккумуляторы и их пластины из серебраПроизводится параллельное подключение к батарее вольтметра и вышеупомянутой лампы. Далее нужно запомнить значение напряжения. Затем лампа отключается. Естественно, после этого напряжение возрастёт. Если последнее увеличилось не больше, чем на 0,02 вольт, стало быть, АКБ находится в удовлетворительном состоянии. То есть, внутреннее R не больше 0,01 Ом. Самостоятельно узнать этот параметр совсем несложно. Главное при этом — не использовать светодиодные лампы. На всю процедуру уйдет несколько минут.

https://youtube.com/watch?v=UTHICIllqIo

Как проверить напряжение аккумулятора мультиметром?

Можно произвести замер напряжения при включенном двигателе. Удовлетворительным показателем считается значение в 13,5–14 В. Оно указывает, что АКБ можно смело продолжать использовать.

Если число на измерительном приборе превышает 14,2 В, то аккумулятор не заряжается полностью, а генератор работает в усиленном режиме, чтобы снабдить все зависимые системы автомобиля энергией. Но следует учитывать окружающую обстановку при замере, холодной зимней ночью батарея могла разрядиться и генератор вырабатывает увеличенное напряжение, чтобы ее заполнить. Подождите 10–15 минут и повторите процедуру. Если значения снизились – все в порядке.

Если, при проверке мультиметром напряжения аккумулятора, с запущенным двигателем и отключении расходующих электроэнергию системах прибор показывает ниже 13 В, то это указывает на перебои в работе генератора, который не в состоянии заполнить АКБ до необходимого уровня.

Как легко проверить батарейку мультиметром (тестером)

1. Включаем мультиметр, выставив его на значение «Постоянный ток – Амперы». Рекомендуемые порты и значения:

порт для щупа №1 – COM;
порт для щупа №2 – 10ADC;
ручка в положении DAC (или DCA) – максимальное проверочное значение ампер – 10 А (не должно быть ниже 6 Ампер).

Положение «Вольты» для определения тока не используется!

2. Подсоединяем щупы мультиметра к контактам батарейки согласно соотношения:

плюс к плюсу;
минус к минусу.

Не бойтесь перепутать полярность

В этом случае значение лишь будет с отрицательным знаком «минус» в начале, но для определения числового показателя это не важно

Важно: при выполнении замеров старайтесь не передерживать цепь в замкнутом состоянии, т.к. это может испортить даже новые элементы питания.. Замер должен производиться 0,5 — 1 секунду

Максимум 2 секунды, только чтобы вы смогли увидеть полученные значения ампеража

Замер должен производиться 0,5 — 1 секунду. Максимум 2 секунды, только чтобы вы смогли увидеть полученные значения ампеража.

3. По результатам, высветившимся на экране прибора, определяем нынешний ампераж батарейки, который может колебаться от 0 до 6 ампер (новые батарейки АА Duracell либо Energizer могут показать максимум).

Слишком долго удерживать цепь в замкнутом состоянии не рекомендуется.

Определив числовое значение ампер, электрическую цепь необходимо разомкнуть во избежание порчи элемента питания.

4. Далее делаем вывод о пригодности батарейки для дальнейшей эксплуатации.

Если для маломощного пульта хватит и 1 ампера, то для фотоаппарата понадобится уже 4-6 ампер.

Убедиться, что батарейка справится с нагрузкой, будет проще, если вставить батарейку в необходимый электроприбор.

Чем ниже показать ампеража, тем выше разряд батарейки!

Батарейки, ампераж которых не достигает 1-й единицы, лучше отложить в сторону или использовать в очень маломощных электроприборах вроде настенных часов, простого карманного радио или пульта дистанционного управления.

https://youtube.com/watch?v=XJmU6IP-IG8

Для информации напоминаем также номинальные значения вольтажа/напряжения (не путать с амперажем, который мы мерили выше!), указываемого на большей части элементов питания класса АА или ААА:

напряжение новой одноразовой (гальванической) батарейки – 1,5 Вольт.
напряжение аккумуляторной батарейки – 1,2 Вольта.

Таким образом, легко проверить батарейку мультиметром (тестером) совсем не сложно даже для неподготовленного человека, ничего не смыслящего в электронике и технике.

P.S.

Подчеркнем, что мультиметром мы меряем АМПЕРЫ, а НЕ вольты.

А вот на этикетке батареек указываются именно вольты, потому значения ампеража мы не можем сопоставлять с информацией на упаковке. Это разные вещи.

Типы мультиметров

Задаваясь вопросом, можно ли мультиметром измерить емкость аккумулятора автомобиля, смартфона, ноутбука или любой другой бытовой техники, необходимо рассмотреть типы представленных приборов.

Существуют аналоговые и цифровые мультиметры. В первом случае результат измерений показывает стрелка на особой шкале. Это один из самых дешевых типов устройств. Однако тем, кто никогда не пользовался подобными приборами, лучше отдать предпочтение цифровым разновидностям. Также аналоговые мультиметры имеют небольшую погрешность в измерениях.

Цифровые мультиметры выводят результат замера на дисплей. Это их отличает от предыдущей группы устройств. Информация на экране характеризуется высокой точностью и понятна для любого пользователя.

Разновидности мультиметров

Для начала следует знать, что мультиметры бывают цифровыми и аналоговыми (стрелочными, еще среди электриков они известны как «цешка»). Вторые известны электрикам уже давно, но использовать их без специальных знаний и практики достаточно сложно.

нужно уметь разбираться в шкалах прибора, которых на стрелочном мультиметре несколько;
прибор следует держать в таком положении, когда стрелка на нем не будет «гулять» по шкале.

Именно поэтому, если есть такая возможность, лучше пользоваться цифровым мультиметром. Мы также будем рассматривать примеры с использованием именно цифрового прибора, так как самостоятельно обучиться работать с аналоговыми мультиметрами довольно сложно.

Разновидностей цифровых мультиметров достаточно много, но принцип их работы похож между собой – различие состоит только в количестве функций прибора. Соответственно, от функциональности мультиметра зависит и цена, поэтому прежде чем его приобретать, определитесь, для чего он вам нужен.

Мультиметр состоит из:

самого прибора;
двух щупов (черного и красного);
источника питания (батарейка «Крона» на 9 В).

Итак, в чем же состоят особенности использования этого измерительного прибора и как проверить амперы мультиметром?

Что означает ёмкость

Емкость обозначает количество энергии, которое аккумулятор способен накопить, а затем отдать в нагрузку. Эта величина удобна для оценки состояния батареи, характеризует уровень остаточного ресурса.

Емкость аккумулятора со временем уменьшается. Данный процесс происходит в результате химических реакций, сульфатации и разрушения пластин. Его можно сравнить с уменьшением объёма сосуда из за налипания хранящегося в нём вещества на стенки. Степень снижения данного параметра прямо свидетельствует о его работоспособности.

Ёмкость аккумулятора измеряется в Ампер-часах (А/ч). На практике это означает количество времени, в течение которого батарея способна работать с номинальным током до полного разряда. Например, при ёмкости 10 А/ч аккумулятор должен непрерывно отдавать ток силой 1А за 10 часов или 10А в течение 1 часа.

Как проверить мультиметром емкость аккумулятора
