Монтаж светильников в натяжной потолок

Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
2. Примерить корпус фонаря, удостоверившись, что он подходит.
3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

Светильники светодиодные потолочные накладные

Чтобы определить какими преимуществами обладают светодиодные светильники, нужно провести тщательный анализ особенности их работы. Для этого необходимо разобраться в устройстве классического светодиода.

Основой любого светодиодного светильника является лампочка, которая состоит из набора нескольких светодиодов. Главным фактором, определяющим мощность лампочки и светильника, является количество светодиодов, которые используются для освещения. Количество светодиодов может существенно различаться. Например, есть лампочки с одним диодом, а есть, где используется несколько десятков световых элементов. Все диоды заключены в одну цепь, подключенной к управляющей схеме при помощи блока питания.

Еще один обязательный составляющий элемент, который входит в конструкцию светильника – это радиатор. Радиатор нужен для отведения тепла, которое вырабатывает светодиодная лампа. Поэтому все без исключения диодные светильники комплектуются радиаторами разных типов.

На что нужно обратить внимание! Для качественной передачи тепла от радиатора к лампе обеспечивает специальная термопаста. Для предотвращения перегрева следует вовремя проводить замену термопасты

Если этого не делать, то лампа попросту может выйти из строя при перегреве.

https://youtube.com/watch?v=djjmqB43OUU

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает  подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Тонкости

Помните, что светодиодные светильники требуют некоторого пространства вокруг (минимум – 2 сантиметра). Иначе, охлаждение не будет происходить должным образом, система перегорает.

Как поставить светильник с драйвером?

Простое подключение, надёжная работа – главное преимущество простых схем светильников, снабжённых драйверами. Выбирайте преобразователь, обладающий достаточной мощностью, чтобы система работала без перебоев. В остальном сложностей не возникает, провода соединяются с основой стандартным способом.

Как врезать люстру?

Сначала подключают электрическую часть, потом переходят к монтажу люстры. На контроллерах обычно изображают специальные схемы, облегчающие монтаж элементов. Потом переходят к установке монтажной планки, идущей в комплекте с люстрой. Люстру вешают на декоративные болты.

Можно ли добавить светильник в существующую систему освещения?

Ответ на вопрос положительный, но тут не обойтись без демонтажа потолочного покрытия. В зависимости от поставленных задач, его убирают частично или полностью. При гарпунном креплении проблема решается проще. Процедура предполагает такой порядок:

1. Демонтаж полотна с помощью специальной отвёртки.
2. Нанесение разметки по поверхности базового потолка.
3. Подготовка, установка закладных платформ.
4. Прокладка электропроводки заново.
5. Установка полотна на место.
6. Создание отверстий, использование термоколец.
7. Встраивание дополнительных светильников.

Заранее продумайте схему размещения элементов освещения на потолке.

Как крепить встроенные лампочки на натяжном потолке?

Главное, правильно подобрать лампы с подходящими характеристиками. Светильники можно расположить так же, как и в случае с гипсокартонными конструкциями. Материал потолка тоже оказывает влияние на выбор тех или иных вариантов изделий. К примеру, для традиционной плёнки ПВХ лампы накаливания не подходят.

При отсутствии центрального освещения нужно использовать более мощные конструкции. Хорошо, если поддерживается поворот. Подбор правильного тона позволит создать гармоничный вид освещения.

Рекомендуется устанавливать диммеры, позволяющие регулировать уровень яркости.

Как установить выше уровня натяжного потолка?

В таком случае свечение будет идти непосредственно от потолка. Очень красиво выглядит. Но КПД от устройств задействовано не полностью. Часть энергии распространяется выше потолка, не попадает в комнату.

Демонтаж потолочного полотна в любом случае станет необходимым шагом. Задача упрощается, только если использована форма клиньев. Сам материал нужно немного нагреть перед тем, как завершить монтаж.

Крепёж на одном уровне

Главное, предусмотреть дополнительные места для крепления, материал может не выдержать веса изделий. Такой вариант установки прост: достаточно использовать стандартные соединительные элементы вроде крючков и тому подобных вариантов.

Как закрепить ниже уровня натяжного потолка?

В данном случае рассеивание света максимальное. Но с мощностью и слоем тока могут возникать определённые проблемы. У любой лампочки будет ограничение по мощности: допустимо использовать показатели до 35 Ватт и меньше. Напряжение не должно превышать 220 В. В связи с этим применяют трансформаторы.

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1 of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Достоинства светодиодных панелей

Все панели имеют правильно рассчитанный световой баланс, при котором не происходит их перегрев

Это важное свойство светодиодов, так как при перегреве снижается световой поток, его мощность. Но есть и плюс, даже если выйдет из строя один из светодиодов, то остальные будут работать, но в меньшей интенсивности

При выходе светодиода из строя сокращается срок службы панели в целом. Но это не страшно, она может быть просто заменена.

Корпус, из которого сделана панель, из алюминиевого сплава и толщиной не более 10 мм. Такая конструкция легко вписывается в подвесной потолок, не требуя дополнительного пространства для бандажа подвесных потолков по высоте. Это безусловный плюс для ограниченных пространств потолочных зон. Также визуально такое освещение увеличивает объём помещения. Если сравнить светодиодные светильники с растровыми люминесцентными лампами, то их толщина достигает 100 мм, что в 10 раз больше, чем световая панель.

Надёжность электробезопасности всей электрической системы обеспечивается через источник питания, имеющий встроенную защиту от короткого замыкания.

Все светодиодные панели сверхлёгкие и сверхтонкие, имеют свою пружинную систему крепления, которая надёжно фиксирует её в потолочной конструкции. Они могут легко вписываться вместо растровых люминесцентных ламп, например, в системе потолков Армстронг.

Ещё одно важное качество таких панелей – они не содержат тяжёлых металлов и ртути и это безусловно не потребует особой утилизации, простой пластик и алюминий легко разбираются и сдаются в утиль. Светодиодные панели можно использовать и в домашних интерьерах в стиле хай-тек

Светодиодные панели можно использовать и в домашних интерьерах в стиле хай-тек.

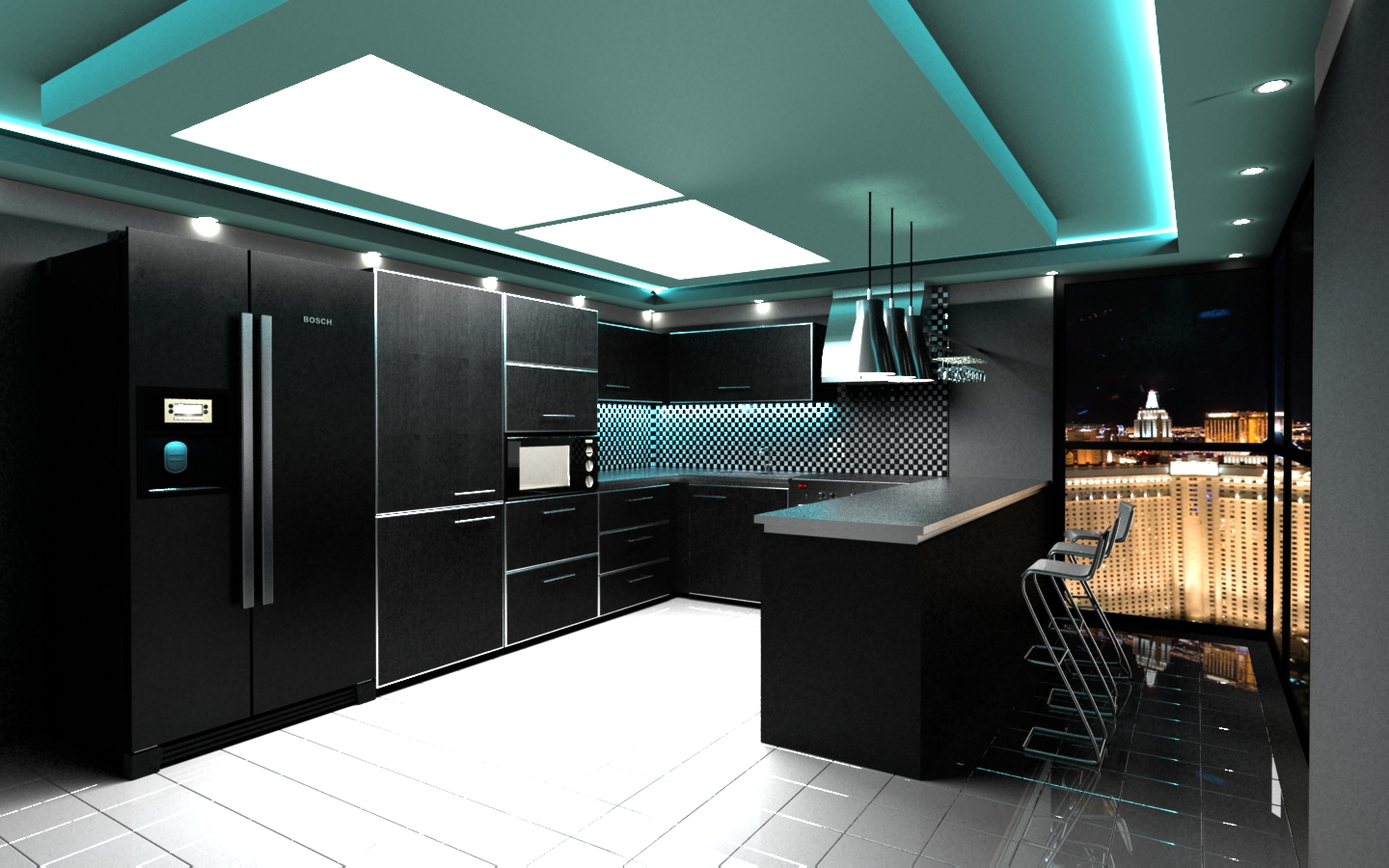

Кухня в стиле Хай — Тек

Светодиодные панели в оформлении спальни.

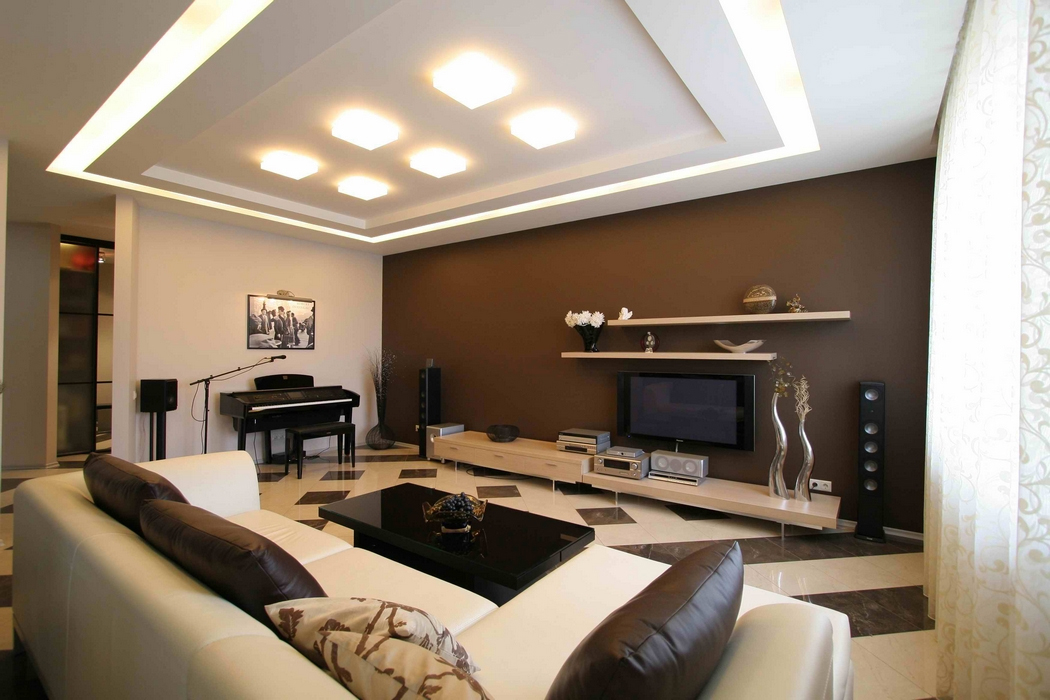

Светодиодные панели в гостиной

Есть дизайнеры, которые умудряются вписывать такие светильники в стены, посмотрите как органично они выглядят.

Дизайн гостиной

Спальня в стиле Хай-Тек

Оформление номера в гостинице

Работа с патроном

Патроны в светильниках могут быть установлены по-разному: горизонтально или вертикально, в отдельных моделях под углом

Так как лампы люминесцентного типа освещают на 360 градусов, для них неважно, как они будут установлены в патрон

Световой поток ламп светодиодного типа является направленным, поэтому здесь необходимо обратить внимание на размещение прорези в патроне. Может случиться так, что световой поток подключённых ламп будет направлен не вниз, а в сторону. В данном случае наиболее универсальными будут цоколи поворотного типа

Они подходят к любым моделям светильников и позволяют регулировать направленность света

В данном случае наиболее универсальными будут цоколи поворотного типа. Они подходят к любым моделям светильников и позволяют регулировать направленность света.

https://youtube.com/watch?v=TmuOnuQo6Ug

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Главным недостатком люминесцентных ламп является наличие внутри них ртути, пары которой смертельно опасны для человека.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале – Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

https://youtube.com/watch?v=5YB_VUYikV0

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

1. Подготовительный.
2. Основной.
3. Контрольный.

На первом этапе выполняются следующие процедуры:

1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
2. Разрабатывается электросхема.
3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

1. Устанавливается каркас для гипсокартонных листов.
2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
3. Закрепляется гипсокартон.
4. Выводятся провода и соединяются с контактами лед-фонарей.
5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

Примеры использования светодиодов для освещения квартиры

Разнообразие форм и конструктивных возможностей, позволяет использовать светодиоды в различных видах освещения, при создании системы освещения в квартире.

С использованием светодиодов, светильников на их основе, а также светодиодных лент, выполняется:

• Общее искусственное освещение квартиры в целом и ее отдельных помещений;
• Ночное или резервное освещение.
• Светодиоды используются для зонирования внутридомового пространства;
• Выполняется подсветка ступенек и прочих элементов внутренней планировки.

Для различных помещений в квартире, а также комнат различной площади, возможно использование различных видов светильников на основе светодиодов, что определяет задачи, которые они выполняют.

Некоторые варианты устройства освещения на основе светодиодов

1. Комнаты небольшой площади и вспомогательные помещения.

Для вспомогательных помещений и малогабаритных комнат, светодиоды можно использовать в качестве основного источника света. Для этого используются точечные светильники и светодиодные ленты, которые позволяют расширить пространство комнаты.

1. Комнаты средних размеров.

В комнатах несколько больших размеров, можно с использованием элементов подсветки, на основе светодиодов, выполнить их зонирование, а также осуществить подсветку потолков, выполненных на разных уровнях.

1. Большие по площади и объему комнаты различного назначения.

Когда комнаты большие и выполнены в несколько уровней, то в этом случае могут быть использованы все выше рассмотренные варианты использования светодиодного освещения, а также выполнена подсветка ступенек лестницы, ведущей на второй этаж и подсветка отдельных архитектурных форм и элементов дизайна внутреннего пространства комнаты.

Для дизайнерского оформления внутреннего пространства используются различные виды светодиодных светильников

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.
На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

https://youtube.com/watch?v=xZcnw4F5pOQ

Новая люстра и старая проводка

Нужно быть особенно осторожными в том случае если проводка у вас старая, и выполнена из алюминиевого провода. В идеале следовало бы её полностью заменить медной, с большим сечением. Это абсолютно оправдано, так как раньше на цепь закладывались гораздо меньшие номинальные нагрузки. Поэтому правильно бы было расширить её пропускную способность. Если поменять проводку возможности нет, тогда максимально обезопасьте себя, следуя нашим рекомендациям. Запомните — ни в коем случае не соединяйте напрямую медные провода люстры с толстым кабелем алюминиевой проводки. При близком контакте оба вещества вступают в реакцию, и в результате коррозии возникает реальная угроза замыкания, и, как следствие – пожара. Поэтому накладывайте на медные проводки изоляционную пайку, и только потом уже прикручивайте их к алюминиевым. Таким образом обрабатываются все три провода, для верности дополнительно пропаяйте все места соединений (особенно если люстра устанавливается во влажных помещениях, типа ванной). А лучше использовать специальные зажимные клеммы, которые обеспечивают безопасное и надёжное соединение. Моделей их масса и стоимость совсем небольшая. Не ленитесь делать заземление, как самого светильника, так и выключателя. Это позволит минимизировать риск поражения током, если вдруг соседи вас затопят.

Разберём особенности установки в помещениях с разными стартовыми условиями, чтобы выполнять монтаж правильно. Приводим три основных типа потолков: бетонный, натяжной и гипсокартонный.

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки — параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 — 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Виды точечных светильников

Выделяют несколько групп этих приборов:

• Внешние.
• Подвесные.
• Накладные.
• Встраиваемые.

У встраиваемых плафон или корпус отсутствует изначально. У них есть только крепёжные части, патрон и декоративная вставка. Лампочку устанавливают в патрон. Допустимо использование цоколей с обозначением GU10. На внешней стороне гипсокартона монтируют декоративную рамку. Также проводят монтаж на других отделочных материалах.

Иногда есть дополнительная часть у корпуса или специальный рассеиватель, закрывающий декоративную зону.

Подвесные виды – это средний вариант между люстрой и точечным светильником.

По конструкции наружные модели часто напоминают небольшие прожекторы, устанавливаются в качестве источника направленного света.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Монтаж светодиодных светильников.

Сначала нужно проверить, как работают все комплектующие. Это обеспечит надежную и долгую работу. Есть модели, где они расположены в конструкции светильника, в других они монтируются отдельно.

• Радиатор. Он отвечает за качественное теплоотведение. Его работы должна быть исправной.
• Блок питания. Еще одна важная деталь, которая в ответ за свет. Плохой блок может стать причиной мерцания.

В конструкции блока используется трансформатор. Он может быть электронного, либо индукционного типа. Первый вариант меньшего размера и легче. Подходит для монтажа скрытого. Но чаще выходят из строя. Индукционные модели более надежные. Они стоят меньше, но имеют большие размеры и вес.

В итоге можно сказать, что выбор радиатора зависит от места, где будет располагаться светильник.

Технология установки на потолок

Как правило, данный вид светильников имеет корпус, где находится все необходимое. Поэтому он легок для установки для любых видов потолков. Крепежи для светодиодных светильников также просты для использования. Это, как правило, турбовинты и дюбеля, которые имеют пластиковые или металлические гильзы.

Монтаж может отличаться в зависимости от модели и производителя. Но инструкция обычно одна:

• В месте, где предполагается установка, рядом с выводом проводов нужно сделать отверстие. Оно нужно для монтажной пластины. (Смотрите видео с пошаговой инструкцией).
• Отверстия, где будут крепления обязательно должны быть в том месте, где нет пустот, если при монтаже перфоратор провалился, не встретя преграды, то отверстие нужно сделать рядом.

• Далее нужно зафиксировать пластину дюбелем.
• Если пространство, где будет светильник пустотелое, то нужно сделать другое крепление. Например, установить бруски, после чего закрепить монтажную планку.
• Отключить в доме электричество. Это можно сделать на счетчике или УЗО. Далее присоединить светильник к проводке. Как правило, для этого есть специальные колодки клемм, чтобы облегчить подключение.
• После этого нужно одеть корпус диодного светильника на монтажную пластину, закрепив винтами.

https://youtube.com/watch?v=4J326Gt-sqE

• На корпус устанавливаем прозрачные элементы, будь то стекло или колпак.
• Проверяем.

Правильная модель и качественная установка светодиодного накладного светильника обеспечит вам ярким освещением, которое поможет еще и сэкономить.

Основные выводы

Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:

1. Встраиваемые.
2. Накладные.
3. Подвесные.
4. Узко- или широконаправленные.
5. С возможностью поворота.
6. Панельные, плоскостные и специфические.

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.

Предыдущая

СветодиодыТонкости светодиодного освещения теплицы и его расчет

Следующая

СветодиодыПонятие и показатели коэффициента мощности светодиодных ламп

Похожие записи:

Что означает степень защиты ip Как расшифровывается кабель сип: его виды и особенности Актуальность применения влагозащищенной розетки закрытого или открытого типа и варианты ее месторасположения в комнате Подсветка зеркала светодиодной лентой Управление ардуино с помощью ик пульта дистанционного управления телевизора Газель некст подсветка номера замена лампочек
