Как усилить сигнал антенны телевизора в домашних условиях

Особенности подключения усилителя сигнала к телевизору

Здесь самое главное, чтобы прибор располагался максимально близко к телевизору, ведь кабельные потери оказывают существенное влияние на уровень изображения. Это требование относится не только к собственноручно собранным устройствам, но и к покупным. Исключение можно сделать лишь для антенн с коротким кабелем.

Если вы подключили усиливающее сигнал устройство, а каких-либо положительных сдвигов в уровне картинки не произошло, то следует проверить направленность антенны и волновое соответствие этих приборов друг к другу.

Помните, что все действия нужно производить с выключенным из сети оборудованием.

Запрещается подсоединять усилитель к внешней антенне, не оснащённой грозозащитой.

В заключение отметим, что занимаясь созданием антенного усилителя нужно стремиться не только к усилению сигнала, но и к тому, чтобы устройство производило как можно меньше собственного шума. Чтобы этого добиться, используйте детали высокого качества и остановитесь на минимальных размерах для прибора.

Как подключить усилитель без специальных разъемов

Самый простой способ, как усилить сигнал телевизионной антенны для повышения качества трансляции цифрового телевидения – купить готовое устройство, подходящее по параметрам и частоте трансляции.

Подключить оборудование несложно. Рассмотрим пошаговую схему на базе открытой платы для антенного кабеля, который подключается под зажим:

1. Под зажим – тип соединения, который предусмотрен на антеннах с усилителями серии SWA. К примеру, в антенне серии «Дельта» предусмотрено два разнесенных контакта. Чтобы подключить к ним антенну, необходимо с кабеля снять слой изоляции.
2. Удалять слой изоляции нужно поэтапно. В начале снимается верхняя оплетка кабеля и фольга. Затем, может быть дополнительный слой изоляции. Но внутри остается один жгут. Это центральная жила кабеля.
3. Центральную жилу можно обжать контактным зажимом, предусмотренным на усилители, без изменений. Можно припаять обратно оплетку к жиле и контактам, чтобы обеспечить более надежное соединение.

Проще подключить кабель с зажимом типа SWA. В нем не надо думать о полярности, что сводит возможность ошибиться при усилении сигнала цифрового телевидения к нулю. Кабель обжимается крепежной скобой, обеспечивающей надежную фиксацию. Подготовка провода совпадает с предыдущей инструкцией – необходимо освободить центральную жилу.

Но самый удобный способ, как подключить антенный усилитель – использовать вариант со специальным F-разъемом. Для соединения провод подготавливают и устанавливают антенный штекер.

Совет. Если вы не умеете подготавливать кабеля или фиксировать центральную жилу, лучше обратиться к мастерам. Вызов специалиста на дом обойдется не дороже 500 руб. Зато вы сэкономите время и силы на подключение антенного усилителя сигнала.

Что надо знать об усилителе

Решив купить или снабдить свою ТВ антенну для дачи усилителем, вы должны учесть несколько особенностей его использования. Вот они:

• ему требуется питание;
• он может перегореть во время сильной грозы, особенно если нет хорошего заземления и грозозащиты;
• электропитание усилителя со временем может стать не очень качественным, это испортит вам сигнал;
• усилитель может усиливать какой-то мешающий сильный сигнал, и этим ухудшать полезный антенный сигнал.

Часто возникающий вопрос: что это за непонятное питание для антенного усилителя, или для антенны? Куда его втыкать? Так вот, самой антенне никакое питание не требуется. Но, если антенный сигнал слабоват, и вы, дополнительно используете усилитель, то к нему действительно нужно электропитание. Специальный блок питания вы покупаете вместе с усилителем.

Если усилитель может работать от питания 5 Вольт, то вы сможете подавать питание на него от самого тюнера, это питание качественное и не имеет пульсаций. Но большинство антенных усилителей работают от питания 12 Вольт.

Как сделать усилитель своими руками

Если по разным причинам нет возможности или желания покупать усилитель в магазине, его можно изготовить самостоятельно в домашних условиях. Оборудование будет иметь малое электропотребление, и не создаст помех. Частотный диапазон его равняться 900 МГц или чуть меньше.

Для изготовления усилителя своими руками антенны для телевизора используют следующую схему:

Принцип работы антенны для телевизора или как улучшить сигнал самоделкой:

1. На 1 вход подается напряжение.
2. Резистор R1 производит смещение в необходимую зону. Его подсоединяют ко второму входу.
3. Выход 6 принимает входной сигнал. И в этот момент усиленный телевизионный сигнал снимается с 3 узла, и идёт к приемнику.

Если правильно собрать микросхему, то нет необходимости в ее настройке.

На прием телесигнала влияют много факторов, и для этого необходимо применять усиливающие устройства. У них много преимуществ: большой коэффициент усиления, мобильность и широкий выбор моделей в магазинах.

Используя оборудование, можно без проблем наслаждаться просмотром телевизора без помех.

Рекомендации по выбору

И так, как усилить сигнал цифрового телевидения? Сначала нужно выбрать хороший усилок, который будет работать в конкретном случае.

Усилители бывают однодиапазонными, т.е. работать только в одном режиме, и универсальными с переключателем

Это основной показатель, на который стоит обращать внимание

Однако, также рекомендуется изучить следующее:

1. Дальность приема. Минимальная дальность – 30 км, а лучше 150! Показатель указывает на расстояние между вашим приемником и точкой ретранслятора. Все, что находится ниже 30 км ставить бессмысленно, т.к. эффекта почти не будет. Все, что больше – расточительно, т.к. стоят подобные усилки дорого.
2. Коэффициент усиления приема. Как улучшить сигнал? Конечно необходимо смотреть, насколько усилок сможет увеличить прием. Здесь действует правило: «Чем дальше ретранслятор – тем выше коэффициент». Для расстояния в 50 км достаточно КУ в 27 дБ, т.е. соотношение: 1 дБ на 1,85 км.
3. Питание. Некоторые модели питаются от БП, другие от ресивера. По отзывам покупателей, первые модели лучше работают. С другой стороны, вторые куда удобнее, т.к. необходим просто длинный USB кабель.
4. Корпус. Зависит от места установки. Для дома подойдут модели с пластиковым корпусом, а для улицы – с металлическим.

ТОП 4 хороший усилителя

1 Модель SWA9001/999/9701 (L) широкополосная. Неплохой широкополосный усилок без регулировки. Подходит как для домашнего монтажа, так и для установки на мачте. Рекомендуется установка дополнительного металлического экрана. Способен ловить сигнал до 100 км.

2 Televes. Неплохой 5-выходной итальянский усилитель с коэффициентом 15 дБ. Увеличение сигнала не очень большое, зато предусмотрено отличное шумоподавление. Питается от блока питания, идущего в комплекте.

3 Gecen A05-02. Спутниковый и цифровой усилитель, работающий как в метровом, так и дециметровом диапазоне. Питается по коаксиальному кабелю, что не очень хорошо, зато нет надобности докупать БП или USB.

4 RTM LNA02. Отличная модель с КУ 20 дБ. Обладает прекрасным шумоподавлением, при этом питается от ресивера. Хорошо подходит для зон с ограниченным вещанием.

Критерии выбора при покупке

Выбор усилителя сигнала для антенны телевизора зависит как от технических критериев самого устройства, так и от внешних факторов, например, места и условий установки. Однако на первом месте – всегда характеристики, влияющие на качество сигнала – то, ради чего обычно и приобретают дополнительные устройства.

Критерий #1 – рабочий диапазон частот

Диапазон частот связывает три устройства – непосредственно сам телевизионный приемник, антенну и усилитель. Сначала подбирают антенну. Здесь следует помнить, что широкодиапазонные проигрывают узконаправленным, то есть сигнал будет более слабым.

Антенный усилитель, работающий в диапазоне 470-862 МГц и обладающий коэффициентом усиления не менее 30 дБ. Если обеспечить дополнительную защиту от влаги, можно устанавливать вне помещения

Если зона приема находится невдалеке от ретранслятора, то можно приобрести и «всеволновку», обхватывающую более широкий диапазон. Однако сигнал с удаленной вышки лучше будет ловить устройство, рассчитанное на ограниченный частотный диапазон – например, МВ или ДМВ.

По частотной характеристике антенны выбирают и усилитель. Если он не будет соответствовать по диапазону, то и работать не будет.

Критерий #2 – коэффициент шума

Антенный усилитель должен корректировать отношение сигнал-шум в сторону увеличения. Однако каждое устройство в процессе передачи данных получает свои шумы – и чем сильнее сигнал, тем они более выражены.

При большом показателе шума на экранах телевизоров будет видна только интенсивная шумовая помеха, известная как «снег». Изображение пропадает полностью, звук также исчезает

Считается, что показатель шума не должен превышать 3 дБ – только так можно гарантировать хорошее качество передачи сигнала, но устройства последнего поколения имеют и боле низкие значения – меньше 2 дБ.

Критерий #3 – коэффициент усиления

Не стоит считать, что чем выше коэффициент усиления сигнала, тем качество передачи будет лучше. На самом деле избыточное усиление приводит к искажению сигнала, при котором возникает обратный эффект – клиппинг или перегрузка.

Параметр измеряется в дБ и имеет средние величины:

• дециметровые – 30-40 дБ;
• метровые – 10 дБ.

Таким образом, дециметровые могут охватывать и 22, и 60 каналов, а метровые – не более 12. Если усилитель повышает коэффициент на 15-20 дБ, это считается хорошим результатом.

Выбирая усилитель по коэффициенту, необходимо учитывать реальные условия и уровень приема. Обычно ориентируются на расстояние до вышки, то есть ретранслятора.

Усилитель обычно используют, если расстояние от ретранслятора до приемника – не менее 9 км. Если вышка находится в 150 км или далее, использовать даже мощное устройство бесполезно – это максимум, на который рассчитаны бытовые модели

Чтобы не попасть впросак, можно выбрать устройство с возможностью регулировки, дополнительной подстройки. Универсальных моделей много, при этом они рассчитаны на различное расстояние.

Если вышка находится в прямой видимости, усилитель не нужен.

Критерий #4 – активный или пассивный

Если рассматривать принцип действия прибора, то нужно учитывать деление на активные и пассивные. Пассивный работает в автономном режиме, а активному необходимо дополнительное питание от сети. Чаще всего устройство подключается через переходник – адаптер на 9 В или 12 В.

Чем ближе место установки активного устройства к телевизору, тем качественнее будет сигнал. Длинный кабель увеличивает риск появления помех, которые не ликвидировать регулировкой

Если устройство находится вне помещения, необходимо обеспечить защиту от влаги и осадков. Иногда реализуют следующий вариант: антенну с усилителем устанавливают снаружи, а адаптер оставляют внутри комнаты.

Но лучше руководствоваться инструкциями производителя, который обычно предупреждает о возникновении помех при неправильной установке.

Расположение и подключение

Сделанную антенну для DVD T2 своими руками можно разместить как в комнате, так и на открытой площади. При размещении вне дома нужно выбрать стационарный объект для закрепления. Некоторые практикуют способ закрепления даже на занавеске

Но очень важно правильно выбрать вектор, чтобы устройство четко ловило сигнал. С подключением наделать ошибок, практически, невозможно

Поскольку на устройстве только одно гнездо для кабеля.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Задать вопрос

Как узнать расстояние до телевышки цифрового телевидения: телевышки на карте 2020

Рекомендуется выводить наружу — за балкон, окно или крышу. Если хотите уменьшить количество помех, то можете дополнительно сделать отражатель. Для этого достаточно простых материалов, имеющих в составе металл. Возьмите простую фольгу, компакт-диск и прочее. При слабом сигнале конструкция несколько улучшает ситуацию.

Рекомендуется места соединения припаиваться, а не скручивать между собой. Со временем на местах скрутки начнется процесс окисления, что ухудшает сигнал. Собственноручно сделанные изделия перед выведением на улицу нужно дополнительно покрасить, чтобы защитить от длительного негативного воздействия солнечных лучей и осадков. Используйте паяльники мощностью 36 — 40 ватт. Это средний показатель позволит быстро завершить работу без нанесения повреждений на комплектующие элементы.

https://youtube.com/watch?v=v3OTg472uZg

https://youtube.com/watch?v=E10aAqL7hms

Виды усилителей для антенны ТВ для дачи и дома

Существует общепринятое деление всех усилителей цифрового сигнала для телевизора, купить которые можно в обычном магазине электротоваров. Они подразделяются на типы по частотному диапазону и месту установки.

По частотному диапазону

По этому критерию все представленные модели можно поделить на три вида. В зависимости от выбранной категории преследуются различные цели, поскольку каждый вид используется для достижения определённого результата. Устройства могут быть:

широкополосные. Устройства, которые чаще всего применяются как часть комнатных домашних антенн для телевизора с усилителем. Их задачей является повышение качества трансляции сразу на большом количестве приёмников;

К СВЕДЕНИЮ!

Этот тип устройств демонстрирует стабильную работу как в дециметровом, так и в метровом диапазоне.

• многодиапазонные. Приборы, использование которых целесообразно для принимающих устройств, располагающихся на длинных мачтах. Чаще всего применение этого типа наблюдается в частных домах;
• диапазонные. Усилители, которые нужны для обеспечения качественного приёма от источника, расположенного на значительном отдалении от приёмника. Кроме функции корректировки сигнала, эти устройства обладают возможностью снижать шумы, появляющиеся при увеличении длины кабеля. Чаще всего применяются для улучшения вещания цифрового телевидения формата DVB-T

По месту установки

По этому параметру все представленные модели подразделяются на два вида – в зависимости от особенностей монтажа и установки устройства. Итак, все усилители антенны для телевизора на 20 каналов или более могут быть:

• внутренние, представляющие собой небольшого размера плату, которая может быть установлена непосредственно рядом с приёмником. В этом варианте может наблюдаться ухудшение сигнала, поступающего на сам усилитель, вследствие потерь в кабеле;
• выносные или мачтовые, располагающиеся на длинном шесте в месте нахождения антенны. Благодаря дальнему вынесению они обеспечивают качественное улучшение сигнала. Но главным недостатком может считаться недолговечность, поскольку сильный ветер или удар молнии со временем повредит устройство или полностью выведет его из строя.

Также существует деление на активные и пассивные усилители. В первом случае плата усилителя монтируется непосредственно на корпусе антенны. Это позволяет принимать большее количество каналов. Но существуют свои недостатки: частый выход из строя платы под действием внешних факторов и постепенное окисление элементов конструкции.

Вторая разновидность предполагает использование внешнего усилителя, который приобретается отдельно. Это более выгодный вариант, но требующий дополнительной настройки и монтажа устройства.

Виды антенных усилителей

При подборе усилителя телевизионного сигнала необходимо учитывать его технические параметры:

• Диапазон частот. У основной массы антенн, реализуемых на отечественном рынке, существует заточка для работы с локальными частотами. Впрочем, встречаются и исключения.
• Коэффициент усиления. Для метрового диапазона этот показатель равен 10 ДБ, а для дециметрового — от 30 до 40 ДБ.
• Коэффициент шума. Рекомендованный размер не больше трех децибел.

В качестве вторичных параметров в процессе выбора выступают ток питания (от 30 до 60 мА) и напряжение (от 5 до 12 В). Также различия имеются в месте где располагается усилитель (непосредственно на приемнике или возле него).

Однако даже использование компонентов высокого качества и надежно работающего оборудования не всегда гарантирует удовлетворительное качество принимаемых телепередач. На этот показатель может негативно влиять низкокачественный коаксиальный кабель, используемый для подключения, а некачественные элементы его подсоединения. Рекомендуется приобретать кабель, имеющий толстую центральную жилу и стандартное волновое сопротивление на уровне 75 Ом.

Кроме того, источниками помех, на картинке может стать бытовая техника и внешние источники. В качестве последних чаще всего выступают радиостанции и сотовые передатчики. Защита от них только одна — антенны, имеющие узкую диаграмму направленности.

Прием антеннами сигналов цифрового телевещания или аналогового существенно не отличается. Просто для цифрового необходимо поддержки дециметрового диапазона, при условии, что приемник DVB-T/T2 имеется в самом телевизоре. Если же его нет, придется приобретать внешний ТВ-тюнер.

В заключение скажем несколько слов о спутниковых антеннах. Диаметр их чаш может колебаться в пределах от пятидесяти сантиметров, до пяти метров. В прямой зависимости от размера находится чувствительность антенны. Правильно установить и настроить спутниковую антенну совсем непросто, а потому для выполнения этой работы необходимо привлечение узкопрофильных специалистов.

Классификация ТВ усилителей

Усилители делятся на типы:

• Мачтовые. Те, которые крепятся на самой мачте. По коаксиальному кабелю к ним проводится питание. Но именно поэтому такие усилители служат не долго, могут выйти из стоя при грозе и потерять качества по причине окисления контактов. Мачтовые усилители как правило работают пару лет.
• Внутренние. Эти более удобные, потому что находятся рядом с приемником. Правда потери в сигнале все равно происходят через кабель.

Антенные усилители также делятся на подтипы:

• Диапазонные. SWA и LSA устройства, которые необходимы при установке решетчатых антенн.
• Многодиапазонные. Устройства типа ALCAD и TERRA, которые работают на близкий и дальний прием. Они способны воспринимать несколько сигналов одновременно от разных источников и складывать в один.

Кроме того, ко всем антенным усилителям прилагается свой блок питания. Они также бывают разные: регулируемый и нерегулируемый с внешним или внутренним исполнением.

Модели для усиления аналогового сигнала

Современные радиотехнологические приборы могут решить проблему не качественной «картинки» на экране вашего телевизора. Такие устройства имеют множества преимуществ и позволяют вам устранить помехи своими руками

Важно сделать правильный выбор объединяя работу антенны и усилителя

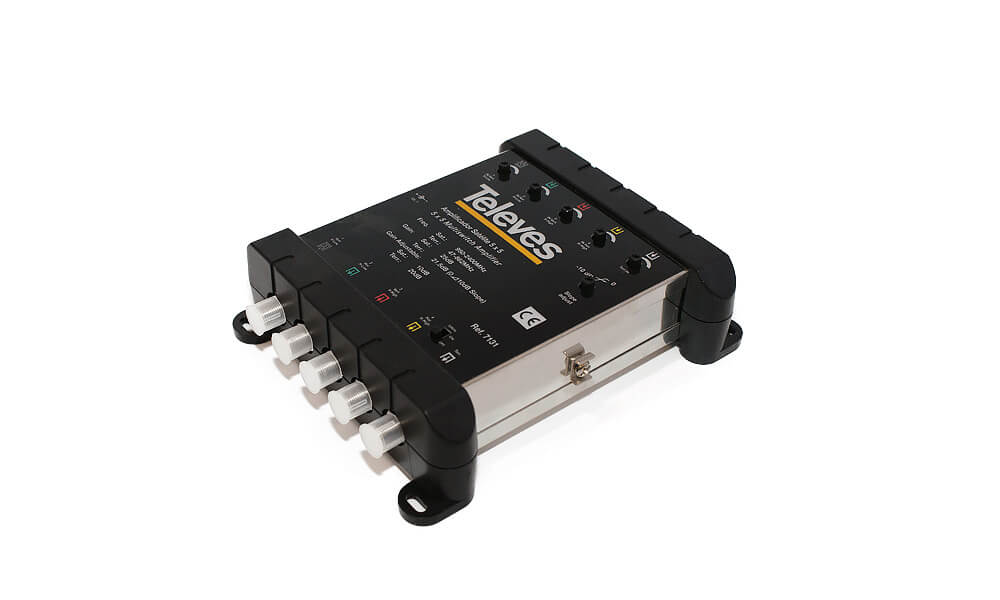

Televes 5523.

Производитель из Италии, который предоставляет усилители на пять выходов. Кроме этого обладает достаточно большим коэффициентом усилителя — 16 дБ, что значительно уменьшает шумы и помехи. Прибор функционирует через отдельный блок питания.

Terra HA123.

Данная модель отлично подходит для дачи или высотных зданий, так как увеличивает сигнал в коэффициенте 28 дБ и работает на различных частотах.

Модели для усиления эфирного и спутникового сигналов

Gecen A05-20.

Такой усилитель поднимает коэффициент сигнала до 19-21 дБ. Он работает в диапазоне частот для спутникового телевещания 950-2400 МГц, эфирного – 5-950 МГц. Однако для большего эффекта может понадобится отдельный блок питания.

Польские усилители серии SWA.

Эти модели крепятся на «решетчатые» антенны и усиливают частоту сигнала в диапазоне от 49 до 790 МГц.

Они устанавливаются в основном на «решетки» антенн и имеют разные усиливающие коэффициенты. Диапазон частот варьируется от 49 до 790 мегагерц. Питающее напряжение составляет 9 вольт. Монтаж осуществляется с помощью шпилечного или резьбового соединения.

Антенный усилитель DVB-T2 ДМВ своими руками

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.Дроссель 100-125 мкГн.Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Параметры ТВ сигнала

Уровень – показатель того, насколько силен телевизионный цифровой сигнал на входе в тюнер. Уровень определяете не вы или его продавец. В меню любого эфирного цифрового тюнера есть функция, которая показывает вам уровень сигнала.

Качество – это главный показатель, ради которого вам придется повозиться с антенной. Он показывает, насколько ТВ сигнал пригоден для цифрового декодирования без ошибок. Цифровой тюнер сам высчитывает качество и может показывать вам его через свое меню.

Уровень сигнала на приставке

Выставив частоту нужного вам мультиплекса, вы будете видеть на экране телевизора, графически отображенные, уровень и качество сигнала. А затем, поворачивая свою антенну в разные направления, а также устанавливая ее в разные места, сможете оценивать, как меняются эти параметры.

Чрезвычайно важно верно разместить антенну на даче. 1-2 метра в любую сторону, и прием  может сильно измениться

Чем выше расположена антенна, тем лучше. Чем дальше от больших металлических объектов, тем лучше.

Антенный усилитель своими руками

Можно сконструировать простой прибор, усиливающий свой ТВ-сигнал для телевизора своими руками. Такое приспособление имеет низкое энергопотребление, не создает значительных помех, и обладает частотным диапазоном до 900 МГц. Низковольтный усилитель с питанием 2,7-5,5 В потребляет ток в 3 мА, работает очень тихо.

Принцип работы состоит в следующем. На вход «1», который показан на микросхеме, подается напряжение. Благодаря резистору R1 создается смещение в рабочую зону. Он подсоединен к входу «2». На выход «6» приходит входной сигнал, при этом усиленный снимается с узла «3» и направляется к приемнику. Если микросхема правильно собрана, нет необходимости ее настраивать. Кстати, антенну для телевизора также можно сделать своими руками.

Различные факторы могут негативно влиять на уровень телесигнала. Увеличить его помогают современные радиотехнологические устройства. Они обладают рядом преимуществ: мобильностью, высоким коэффициентом усиления и большим выбором моделей. Благодаря совместной работе антенны и усилителя можно смотреть телевидение в хорошем качестве.

Способы усиления мощности телеантенны

Поменять расположение антенны. Как правило, ее направляют в сторону передающей вышки.
Приобретение антенного усилителя. Они представляют собой электрические аппараты, которые подключаются непосредственно к антенне и дают толчок к улучшению принимаемого сигнала.
Расширить количество антенн для более четкого изображения, установленных на самом высоком месте.
Поменять устройство на более мощную антенну для телевизора.
Убрать все объекты и металлические предметы, которые могут мешать принятию ТВ-сигнала.
Проверить телевизионный кабель на целостность. В случае замыканий или обрывов поменять его на новый

Для качественного сигнала важно правильно выбрать кабель.
Создать эффект синфазной антенной решетки (САР). Он состоит в том, что идентичные приемники составляют сложную систему, которая работает на общую согласованную нагрузку так, чтобы фазы сигнала получились одинаковыми.

Зная, как улучшить телевизионный сигнал, можно до минимума снизить помехи изображения на экране и наслаждаться качественным просмотром вне зависимости от расстояния до телецентра.

Усилитель для антенны

Популярные усилители

К популярным и распространенным устройствам можно отнести:

1. Televes Устройство, созданное итальянским производителем, имеет пять выходов. КУ в 16 дБ обеспечивает низкий показатель шумов и помех. Осуществляет работу от отдельного электропитания, входящий в комплект.
2. Terra HA123 – отличное решение для квартиры или дачного домика. Имеет КУ в 28 дБ. Представленный прибор осуществляет работу на разных частотах. Коэффициент шума не превышает 30 дБ.
3. Gecen A05-02. Представленный вариант подходит для эфирного и спутникового ТВ. Для спутникового телевидения рабочий диапазон составляет от 950 до 2400 МНц, а для эфирного от 5 до 950 МГц. Питание получает через коаксиальный кабель, что идет от спутникового тюнера.
4. SWA от польского производителя. Приборы крепятся на саму антенну. Устройства, предлагающиеся в ассортименте, обладают разными КУ, а диапазон частот составляет 49-790 МГц.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

https://youtube.com/watch?v=vesMrlQ23PM

Антенны для использования внутри помещения

Портативные антенны по вполне доступным ценам могут прекрасно выполнять свои функции если место их использования находится достаточно близко к ретранслятору. Имеется в виду расстояние, не превышающее тридцати километров. А наивысшего эффекта удается достичь в том случае, когда телевышку, что называется, видно из окна. В этом случае сигналы не будут ухудшаться из-за многократного отражения от стен зданий.

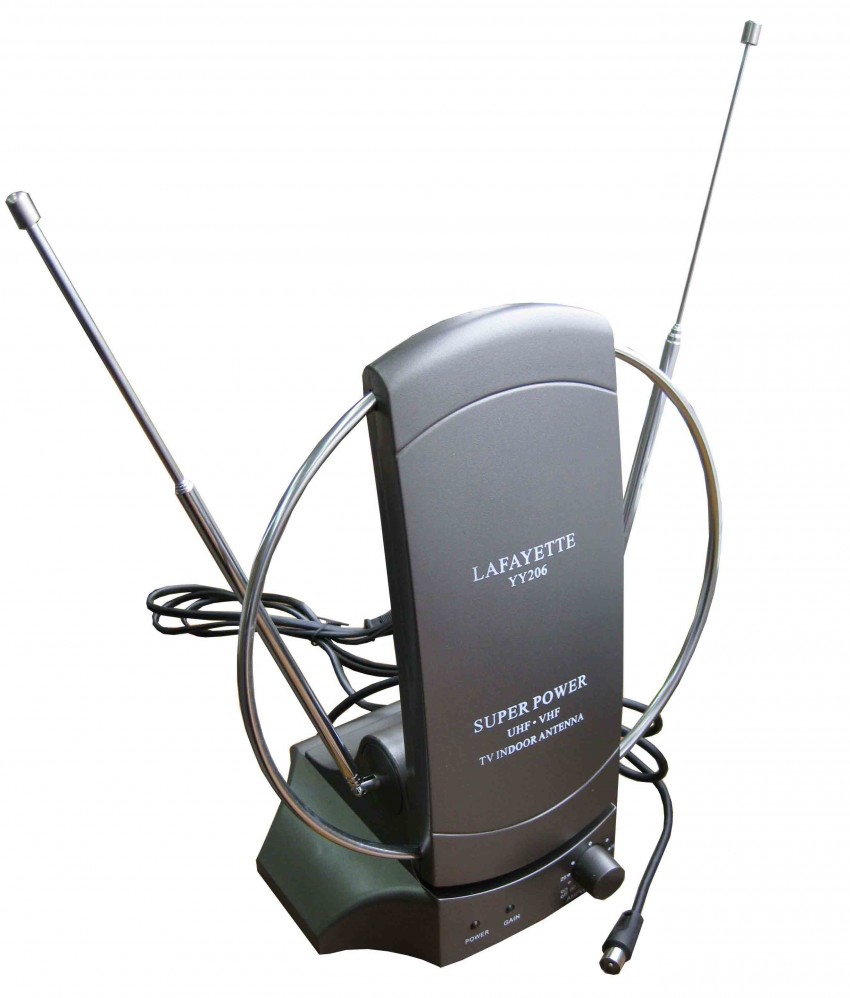

Для комнатных антенн принято разделение на две категории, в зависимости от конструктивных особенностей:

1. Рамочные. У этого типа антенн разомкнутая металлическая рамка. Их диапазон работы — UHF (дециметровый). В него входят частоты начиная с 300 МГц и заканчивая 3 ГГц, но, как правило, для телевещания не используются частоты после 900 МГц.
2. Стержневые. «Рогатые» как их прозвали в народе. С их помощью уверенно принимаются телевизионные сигналы в метровом диапазоне (VHF), то есть на частотах от 30 МГц до 300 МГц.

Для эффективного использования комнатной антенны необходимо найти такое место где она будет работать наиболее эффективно. А это значит, что должен как можно встречать препятствий на пути от транслятора к приемнику телевизионных сигналов.

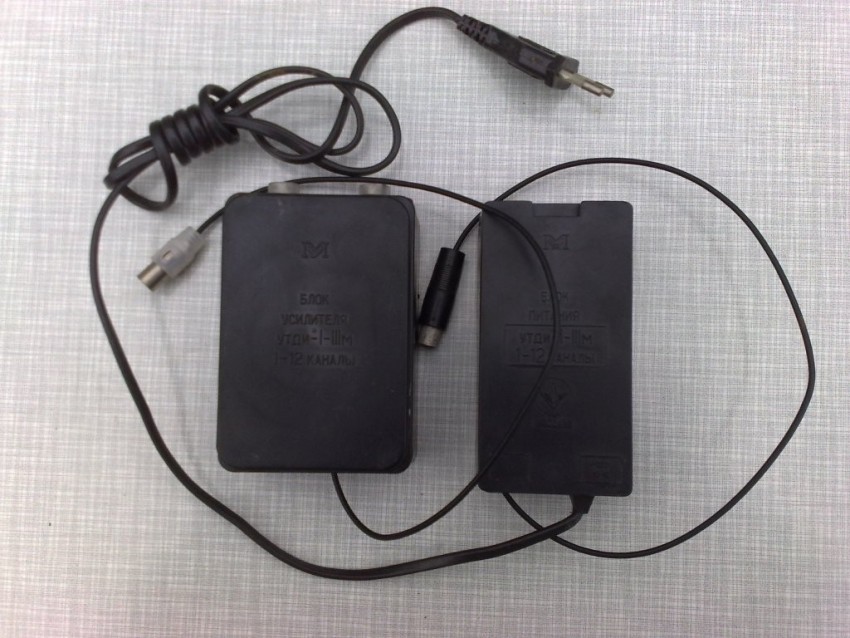

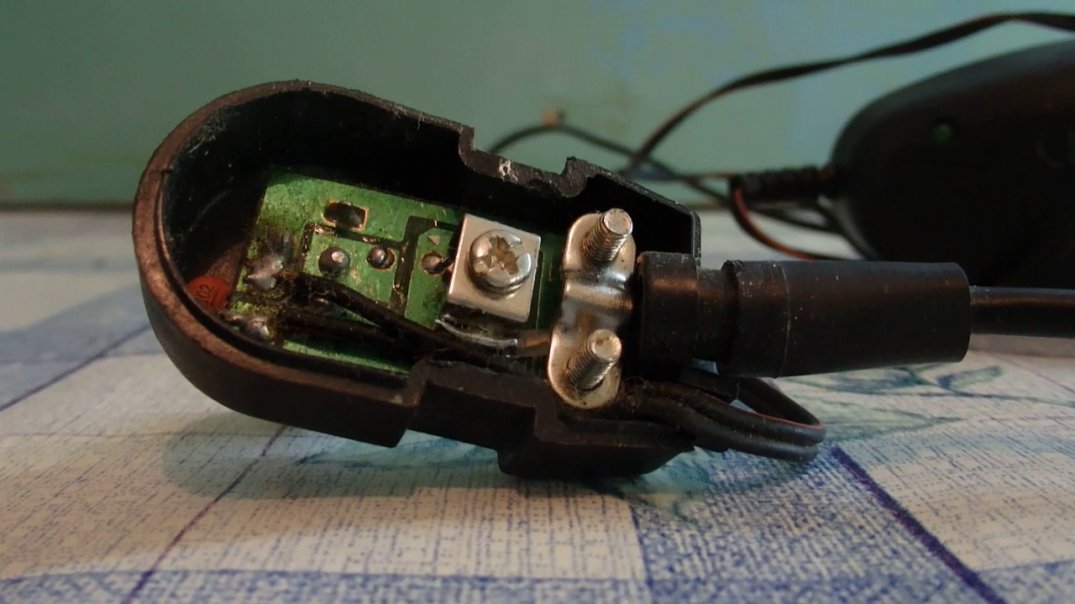

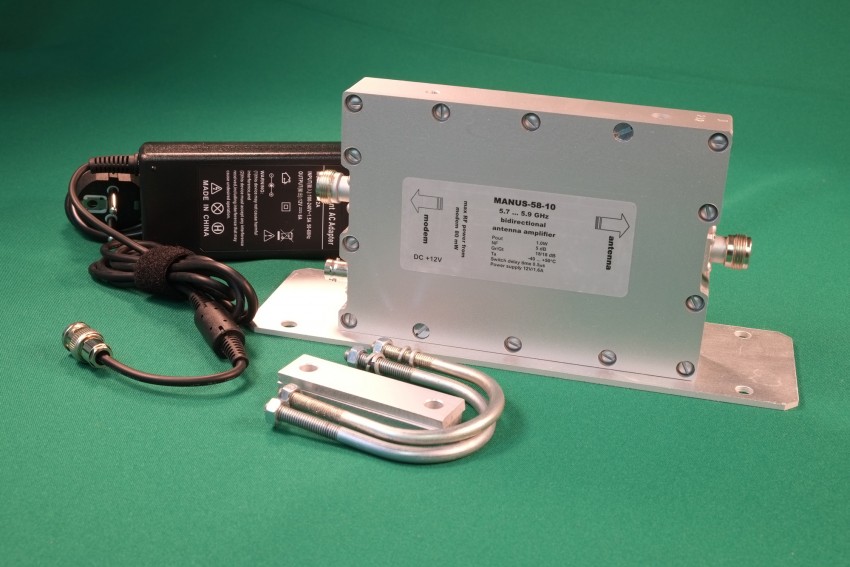

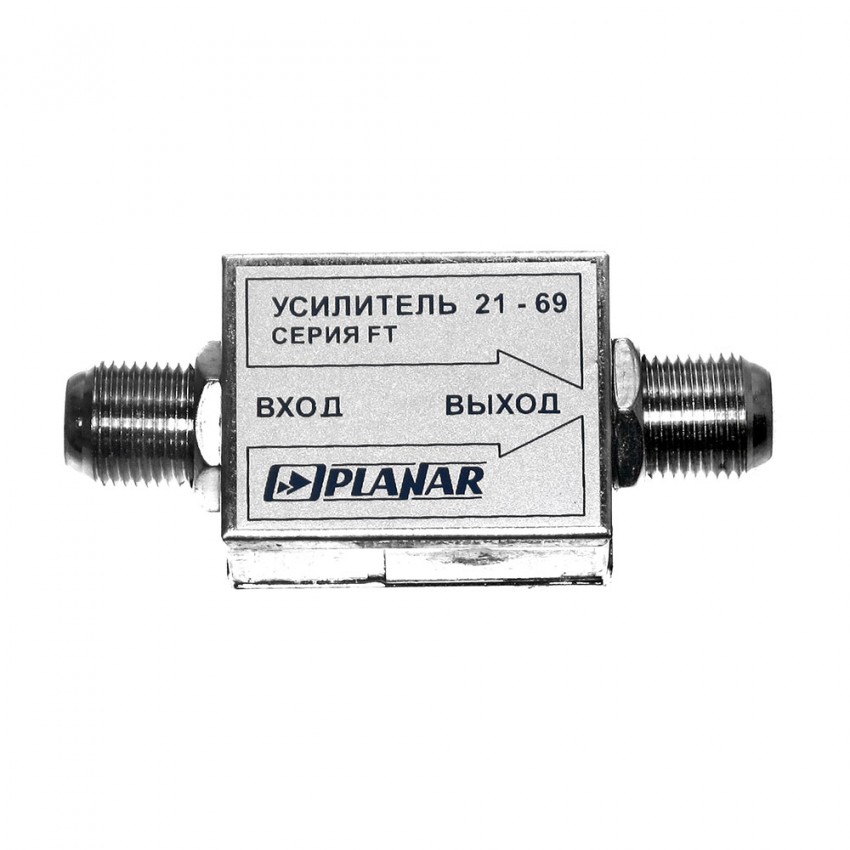

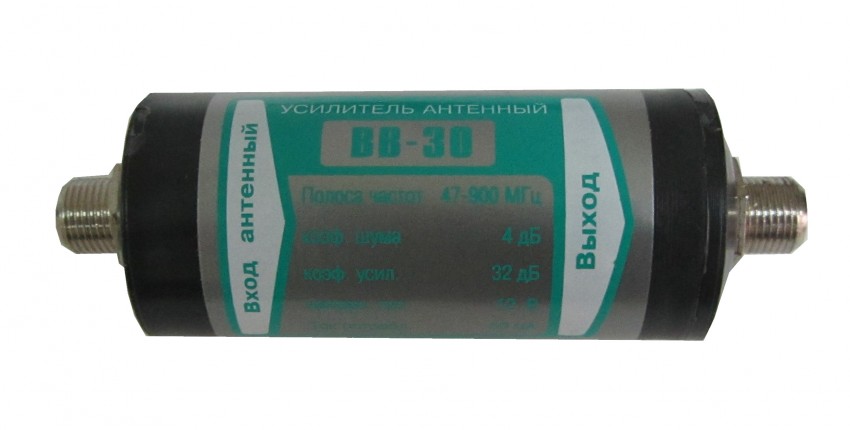

Если все условия соблюдены, а качественной картинки добиться не удается, то можно попробовать пользоваться антенной, имеющей активный усилитель. Кроме того, имеются еще и автономные усилители сигнала, о которых мы расскажем ниже по тексту.

Если пользователь проживает в непосредственной близости с транслятором, то возможно ему придется приобретать устройство диаметрально противоположное усилителю, которое называется аттенюатор. Но служит для ослабления сигнала, что позволяет предотвратить искажение картинки и звучания, появляющиеся как следствие слишком сильного ТВ-сигнала.

Похожие записи:

Обзор однофазного электросчетчика меркурий 201 Какой автомат лучше выбрать для квартиры в электрощиток Как подключить интернет-розетку к витой паре: инструкции и схемы Ноль и земля в чем разница Какими бывают цоколи лампочек Соединитель патч кордов
