Содержание
Изготовление катушек
Чтобы сделать их, потребуется полоска из картона и тонкой бумаги (см. размеры на чертеже). Вынув болт из основания, наматываем на него толстую полоску в 4-5 слоев, зафиксировав 2 слоями изоленты. Держится полоска достаточно плотно. Аккуратно снимаем ее, чтобы намотать проволоку.
После того, как проволока намотана, достанем пинцетом бумагу изнутри, обрезаем лишние слои, чтобы на болт катушка одевалась легко. Отрезаем у катушки лишнее с учетом того, что сверху и снизу еще будут щечки, необходимые для того, чтобы при эксплуатации электродвигателя не сползала проволока. Таким же образом делаем своими руками вторую катушку и переходит к изготовлению щечек.
Типовые конфигурации и принципы действия электродвигателей
Есть два наиболее распространенных вида моторов, подключение которых можно выполнить без дополнительных деталей. Это асинхронные двигатели с однофазным или трехфазным питанием и коллекторные устройства.

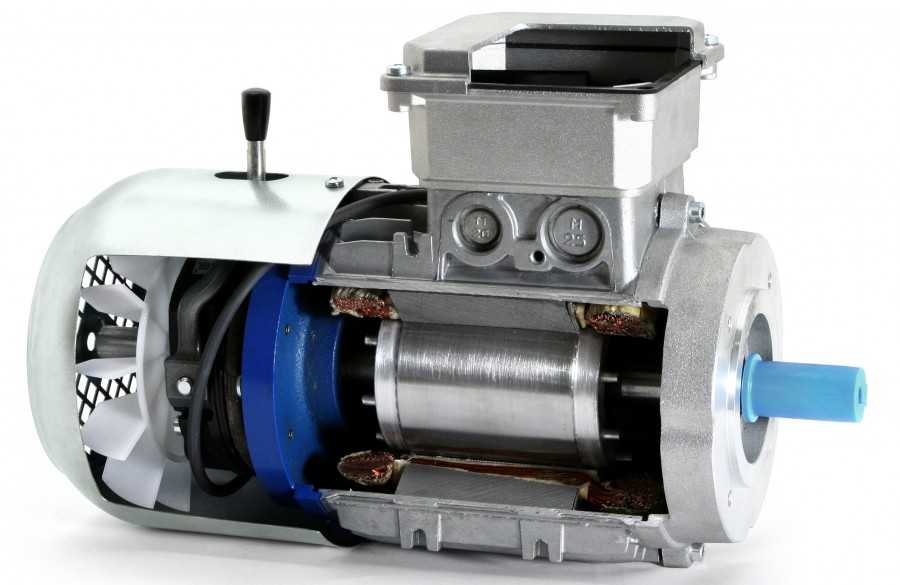

В асинхронных однофазных двигателях обмотка на роторе короткозамкнутая, по конструкции напоминающая колесо для белки. Замкнутые на кругах стержни входят в пазы сердечника, где при индукции тока создается поле уравновешивающее электромагнитное поле катушки. Для того, чтобы после подключения к сети мотор заработал, нужен стартовый толчок. В некоторых случаях, например на точильном станке двигатель можно запустить вручную, простым вращательным движением вала.
Можно также снабдить самодельный инструмент дополнительной стартовой обмоткой или частотным преобразователем, который обеспечит плавный запуск мотора. Начало вращения в асинхронных двигателях с трехфазной обмоткой статора происходит автоматически, благодаря чередованию фаз

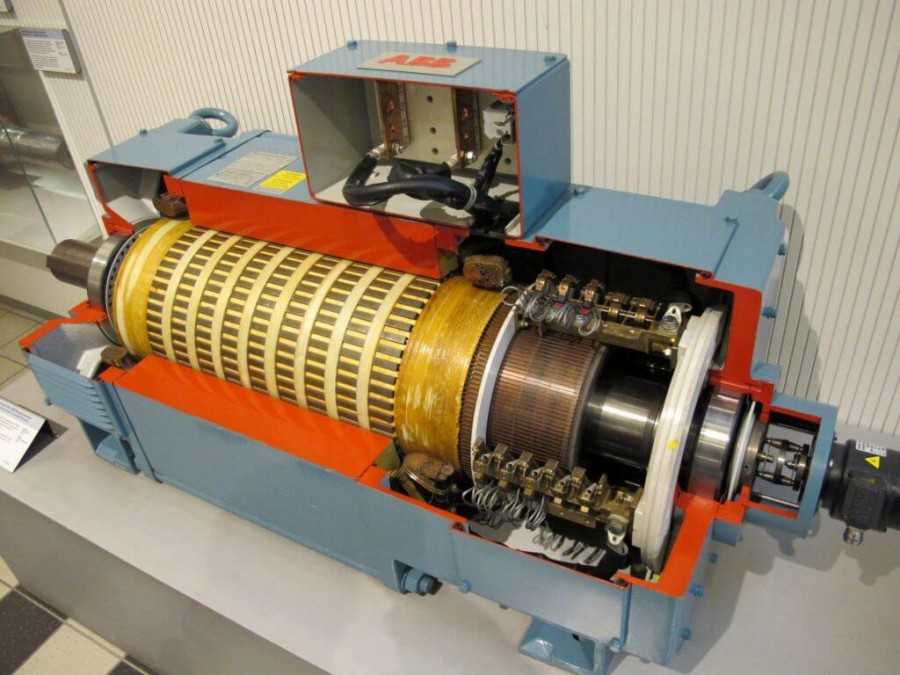

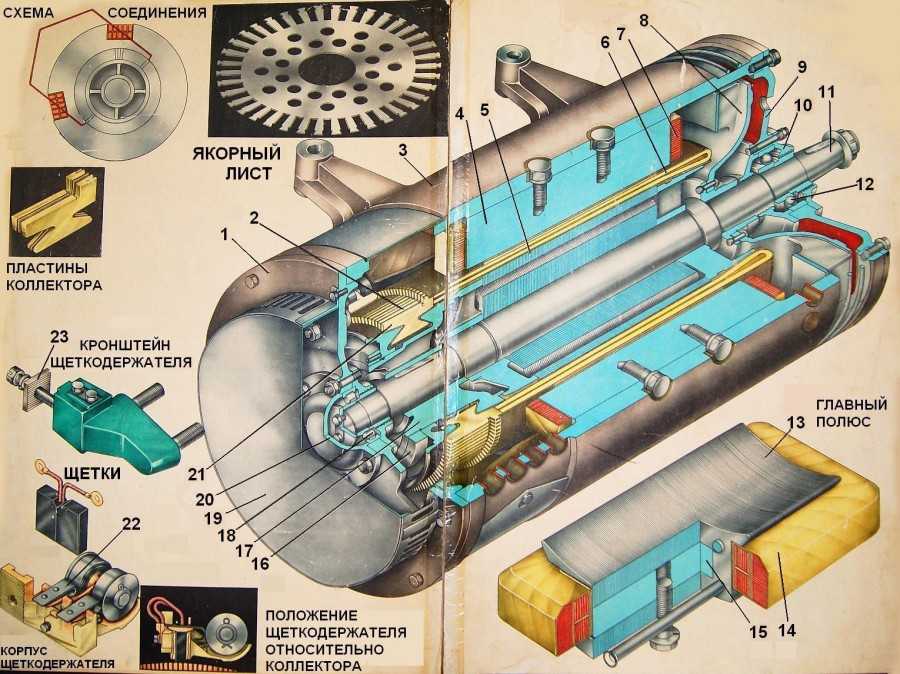

Как видно на структурной схеме, в коллекторном электродвигателе имеются рабочая и пусковая обмотки. Переключение обмотки на роторе происходит при помощи графитовых щеток, единовременно под напряжением находится только одна из рамок, с магнитным полем, перпендикулярным полю статорной обмотки.
Как разобрать электродвигатель дрели, перфоратора и другого электроинструмента
В домашнем хозяйстве чаще всего ломаются двигатели в электроинструменте. Для того чтобы сделать своими руками понадобится скорее всего заменить графитовые щетки или почистить коллектор мотора. Что бы провести устранение этой или другой неисправности, необходимо разобрать неработающую или плохо работающую болгарку, перфоратор и т. п.
Порядок разборки:
- Выключаем из розетки.
- Выворачиваем все саморезы и снимаем одну половину пластмассового корпуса. В другой будет находится электродвигатель.
- Для того что, бы поменять щетки, необходимо открутить болт щеткодержателя или вынуть прижимную пружину.
- Если необходимо вынуть коллектор снимаем сперва щетки, а затем откручиваем болты фиксирующие подшипник.
- Подымаем весь электродвигатель и аккуратно выводим якорь из обмотки статора.
Необходимые инструменты
Мультиметр Зубр. Фото 220Вольт
Для перемотки обмоток ротора требуются следующие основные материалы, инструменты и приспособления.
1. Перемотка может осуществляться двумя способами:
- полностью в ручном режиме без применения какой-либо оснастки;
- производительность сильно повышается с применением простейших приспособлений.
2. Мультиметр или другие приборы.
3. Пользователь должен уметь обращаться с электрическим паяльником.
4. Наличие обмоточного провода, диаметр которого должен соответствовать проводу вышедшему из строя.
5. Электроизоляционный картон или другой подобный материал.
6. Наждачная бумага, текстолитовые пластины, дерево мягких пород и другие материалы для выполнения вспомогательных работ.
7. Эпоксидная смола или другой пропиточный лак.
8. Другой слесарный инструмент: молотки, набор отверток, ножовочные полотна, острые предметы, типа хорошо заточенного ножа, зубила и другие инструменты.
https://youtube.com/watch?v=tn04DsCHksE
https://youtube.com/watch?v=fXyIpeYH2GA
https://youtube.com/watch?v=BzlP-enc9S4
Как сделать простейший двигатель внутреннего сгорания своими руками?
В древние времена люди использовали животных для приведения в действие простейших механизмов. Позже для плавания на парусных суднах и для того чтобы заставить вращаться ветряные мельницы, делающие из зерна муку, стала использоваться сила ветра. Затем люди научились использовать силу течения речной воды для того, чтобы заставить вращаться водяные колёса, перекачивающие и поднимающие воду или приводящие в действие разнообразные механизмы.
Тепловые двигатели появились в далёком прошлом, в том числе и двигатель Стирлинга. Сегодня технологии значительно усложнились. Так, например, человечество изобрело двигатель внутреннего сгорания, который является довольно сложным механизмом. На основе ДВС в настоящее время работает большинство современных автомобилей и другой необходимой для человека техники. Функция, которую выполняет тепловое расширение внутри двигателя внутреннего сгорания, очень сложна, но без неё работа ДВС невозможна.
В механическом устройстве, называемом двигателем внутреннего сгорания, энергия сгорающего топлива преобразуется в механическую. Для того чтобы сделать двигатель внутреннего сгорания своими руками, необходимо знать основные принципы его действия.
Особенности ремонта асинхронных электродвигателей
Ремонту асинхронных электродвигателей всегда предшествует диагностика. Благодаря использованию технологичного оборудования и современных методик поиска неисправностей квалифицированные специалисты нашего предприятия с высокой точностью определяют дефекты, а также причины, по которым они возникли. По результатам диагностики принимается решение об объеме выполнения ремонтных работ. Прежде чем говорить об особенностях проведения подобных ремонтных работ, следует выяснить, «слабое место» асинхронных электродвигателей. Наиболее часто в нашу компанию обращаются клиенты, целостность обмотки двигателей которых нарушена. В таких ситуациях потребуется полная перемотка обмотки электродвигателя. Причиной подобных поломок, как правило, становится неверная эксплуатация двигателя (например, перегрев рабочей части) или же длительное использование без проведения плановых осмотров.
Типовые поломки и характер проявления
Многие типовые неисправности асинхронных двигателей возникают по причине естественного износа комплектующих и старения изоляционных материалов. Также сокращается ресурс агрегатов при нарушении установленных заводом правил эксплуатации. Поломки электромоторов делятся на механические и электрические.
Дефекты механического типа проявляются перекосами корпуса или отдельных деталей, ослаблением креплений и повреждением элементов. Перегреваются подшипники, вытекает смазка и прослушивается нехарактерный для нормальной работы агрегата шум. Поломками электрической части являются пробои обмотки статора, короткие замыкания витков на корпус, а также обрывы цепей питания. Характерные для асинхронных электромоторов дефекты проявляются следующими симптомами:
- затруднительный запуск электромотора;
- чрезмерный нагрев обмоток статора;
- недостаточная частота вращения вала электрической машины;
- повышенный гул на высоких оборотах;
- неравномерность силы электротока в разных фазах.
Причиной затруднительного запуска агрегата и медленного вращения с гулом является обрыв фазы (или двух фаз) при соединении статорной обмотки по типу треугольника или звезды. Обрыв фазы также является причиной отсутствия вращения мотора и сильного нагрева ротора.
Перегрев статора возникает по причине старения изоляции, установленной между стальными листами, приводящей к замыканию листов статорного сердечника. Если мастерами сервисного центра диагностируется чрезмерный нагрев статора в отдельных местах и невозможность развивать мотором номинальный крутящий момент, то имеет место замыкание в обмотке.
Перегрев всего агрегата может возникать при неисправности вентилятора или узлов подшипника качения, которые при перегреве начинают издавать громкий шум (хруст). Подшипники выходят из строя по причине нарушения балансировки ротора от сильной вибрации, попадания грязи в смазку, критического износа тел качения и нарушения центровки валов. В случае износа вкладышей и поломки дорожек возникает сильный стук.
Как собрать двигатель самостоятельно
Самоделки пользуются огромным спросом на любом форуме электриков, поэтому давайте рассмотрим, как можно собрать дома магнитный двигатель-генератор. Приспособление, которое мы предлагаем сконструировать, состоит из 3 соединенных между собой валов, они скреплены таким образом, что вал в центре повернут прямо к двум боковым. К середине центрального вала прикреплен диск из люцита диаметров четыре дюйма, толщиной в половину дюйма. Внешние валы также оснащены дисками диаметром два дюйма. На них расположены небольшие магниты, восемь штук на большом диске и по четыре на маленьких.
Фото – Магнитный двигатель на подвеске
Ось, на которых расположены отдельные магниты, находится в параллельной валам плоскости. Они установлены таким образом, что концы проходят возле колес с проблеском в минуту. Если эти колеса двигать рукой, то концы магнитной оси будут синхронизироваться. Для ускорения рекомендуется установить алюминиевый брусок в основание системы так, чтобы его конец немного касался магнитных деталей. После таких манипуляций, конструкция должна начать вращаться со скоростью пол оборота в одну секунду.
Приводы установлены специальным образом, при помощи которого валы вращаются аналогично друг другу. Естественно, если воздействовать на систему сторонним предметом, к примеру, пальцем, то она остановится. Этот вечный магнитный двигатель изобрел Бауман, но ему не удалось получить патент, т.к. на тот момент устройство отнесли к разряду непатентуемых ВД.
Для разработки современного варианта такого двигателя многое сделали Черняев и Емельянчиков.
Фото – Принцип работы магнита
Возможные самоделки для лодки ПВХ своими руками
Самодельный лодочный мотор можно построить из движка от вентиляции или печки из легковушки. Либо взять автомобильный компрессор «Гном».
Однако для таких моделей существует ряд минусов.
- Первый вариант погружается на валу. Но при этом герметичность нарушается. Приходится продумать, как решить эту проблему оперативно.
- Компрессор считается мощнее и устанавливается вертикально сверху. При этом соединяется с винтом через угловой редуктор и вал.
К примеру, тот, кто использует лодки под мотор, сделанные без чьей-либо помощи из фанеры, в состоянии справиться с переделкой мотоблока.
При всем многообразии лодочных моторов сделанные для судна ПВХ своими руками являются приемлемыми вариантами. По отзывам можно судить, что продолжительность их работы не отличается от заводских при грамотной переделке и сборке.
Стоит помнить, что перед использованием на большой воде, нужно протестировать изготовленный лодочный мотор своими руками. Это можно сделать хотя бы у берега водоема. В любом случае обретенный опыт всегда поможет при столкновении с неожиданностями в работе электродвигателей.
Правила разборки электродвигателей
- Приступать к работе по разборке электродвигателя следует только после его отключения от электросети: должны быть сняты провода или вынута вилка из розетки.
- В схеме управления электродвигателя могут быть конденсаторы, поэтому не забудьте их выводы разрядить.
- Разборку необходимо производить без перекосов и ударов строго в определенной последовательности.
- Разбирать двигатель следует только после отсоединения от механизма. который он вращает.
- Будьте аккуратны при работе и не погните вал, не повредите обмотки, щетки, коллектор и т. д.
- Перед началом разборки электродвигателей, рекомендую пометить рисками места расположения крышек относительно корпуса, и обязательно, если нет шпонки- положение вентилятора на валу. Если установить в не том положении, в котором был вентилятор, то произойдет разбалансировка вала.
Как сделать электродвигатель за 15 минут
Всегда интересно наблюдать за изменяющимися явлениями, особенно если сам участвуешь в создании этих явлений. Сейчас мы соберем простейший (но реально работающий) электродвигатель, состоящий из источника питания, магнита и небольшой катушки провода, которую мы сами и сделаем.
Существует секрет, который заставит этот набор предметов стать электродвигателем; секрет, который одновременно умен и изумительно прост. Вот что нам нужно:
— 1,5В батарея или аккумулятор.
— Держатель с контактами для батареи.
— 1 метр провода с эмалевой изоляцией (диаметр 0,8-1 мм).
— 0,3 метра неизолированного провода (диаметр 0,8-1 мм). Мы начнем с намотки катушки, той части электродвигателя, которая будет вращаться. Чтобы сделать катушку достаточной ровной и круглой, намотаем ее на подходящем цилиндрическом каркасе, например, на батарейке типоразмера АА.
Оставляя свободными по 5 см провода с каждого конца, намотаем 15-20 витков на цилиндрическом каркасе.
Не старайтесь особенно плотно и ровно наматывать катушку, небольшая степень свободы поможет катушке лучше сохранить свою форму.
Теперь аккуратно снимите катушку с каркаса, стараясь сохранить полученную форму.
Затем оберните несколько раз свободные концы провода вокруг витков для сохранения формы, наблюдая за тем, чтобы новые скрепляющие витки были точно напротив друг друга.
Катушка должна выглядеть так:
Сейчас настало время секрета, той особенности, которая заставит мотор работать. Это секрет, потому что это изысканный и неочевидный прием, и его очень сложно обнаружить, когда мотор работает. Даже люди, много знающие о работе двигателей, могут быть удивлены способностью мотора работать, пока не обнаружат эту тонкость.
Держа катушку вертикально, положите один из свободных концов катушки на край стола. Острым ножом удалите верхнюю половину изоляции, оставляя нижнюю половину в эмалевой изоляции.
Проделайте тоже самое со вторым концом катушки, наблюдая за тем, чтобы неизолированные концы провода были направлены вверх у двух свободных концов катушки.
В чем смысл этого приема? Катушка будет лежать на двух держателях, изготовленных из неизолированного провода. Эти держатели будут присоединены к разным концам батареи, так, чтобы электрический ток мог проходить от одного держателя через катушку к другому держателю. Но это будет происходить только тогда, когда неизолированные половины провода будут опущены вниз, касаясь держателей.
Теперь необходимо изготовить поддержку для катушки. Это просто витки провода, которые поддерживают катушку и позволяют ей вращаться. Они сделаны из неизолированного провода, так как кроме поддержки катушки они должны доставлять ей электрический ток.
Просто оберните каждый кусок неизолированного провода вокруг небольшого гвоздя – и получите нужную часть нашего двигателя.
Основанием нашего первого электродвигателя будет держатель батареи. Это будет подходящая база, потому что при установленной батарее она будет достаточно тяжелой для того, чтобы электродвигатель не дрожал.
Соберите пять частей вместе, как показано на снимке (вначале без магнита). Положите сверху аккумулятора магнит и аккуратно подтолкните катушку…
Если все сделано правильно, КАТУШКА НАЧНЕТ БЫСТРО ВРАЩАТЬСЯ! Надеемся, что у Вас, как и в нашем эксперименте, все заработает с первого раза.
Если все-таки мотор не заработал, тщательно проверьте все электрические соединения. Вращается ли катушка свободно? Достаточно ли близко расположен магнит (если недостаточно, установите дополнительные магниты или подрежьте проволочные держатели)?
Когда мотор заработает, единственное, на что нужно обратить внимание – чтобы не перегрелся аккумулятор, так как ток достаточно большой. Просто снимите катушку – и цепь будет разорвана
Давайте выясним, как именно работает наш простейший электродвигатель. Когда по проводу любой катушки течет электрический ток, катушка становится электромагнитом. Электромагнит действует как обычный магнит. Он имеет северный и южный полюс и может притягивать и отталкивать другие магниты.
Наша катушка становится электромагнитом тогда, когда неизолированная половина выступающего провода катушки касается неизолированного держателя. В этот момент по катушке начинает течь ток, у катушки возникает северный полюс, который притягивается к южному полюсу постоянного магнита, и южный полюс, который отталкивается от южного полюса постоянного магнита.
Сообщества › Кулибин Club › Блог › Тюнинг детского электромобиля
Мысли о «СВАПе» дочиной машинки посещали меня с момента покупки этой самой машинки, тоскливый шести вольтовый моторчик с предсмертными звуками крутился настолько медленно что даже дочь пыталась сама отталкиватся ногами от земли, никакого ДРАЙВА)))
В планах: 1. Замена мотора. 2. Внедрение АКБ большей ёмкости. 3. Умягчение колес. 4. Умягчение сидения. 5. Изготовление ближнего света. 6. Изготовление задних габаритов.
И так, для переделки была выпотрошена дрель ИНТЕРСКОЛ 14.4В которая стоит ровно столько же как и эта машинка)))
Нам пригодится: Мотор без редуктора Курок
Этот мотор в два раза больше штатного, поэтому для крепления в штатное место пришлось немного поработать болгаркой, напильником, руками, головой и термоклеевым пистолетом.
Разбираем редуктор от машинки, смазываем все шестерни.
На крышке редуктора нужно увеличить отверстие под звезду моторчика, заодно просверлил смотровое окошко чтобы при сборке убедится что шестерни легли в паз
!ВАЖНО! Закрепить моторчик нужно так, чтоб зубцы легли ровно и не ходили в стороны, мощность и обороты серьезные, срезать их может в один миг
после центровки закрепил мотор на два самореза и залил термоклеем далее ставим редуктор обратно, пока собрал на проводе, на днях сделаю педаль.
Скорость в три раза больше, при нажатии до упора пытается козлить, шума меньше, эмоций полно))) Давите Лайк, подписывайтесь, продолжение следует…
https://youtube.com/watch?v=nUXVJ_qpAhM
https://youtube.com/watch?v=unJFzgfH8zI
Почему в быту часто применяются коллекторные двигатели
Если брать фазу на 220В, принцип работы электродвигателя на коллекторе позволяет изготовить устройства в 2-3 раза менее массивные, нежели при использовании асинхронной конструкции
Это важно при изготовлении приборов: ручные блендеры, миксеры, мясорубки. Помимо прочего, асинхронный двигатель сложно разогнать выше 3000 оборотов в минуту, для коллекторных указанное ограничение отсутствует
Что делает устройства единственно пригодными для реализации конструкций центрифужных соковыжималок, не говоря уже о пылесосах, где скорость часто не ниже.
Отпадает вопрос, как сделать регулятор оборотов электродвигателя. Задача давно решена путём отсечки части цикла синусоиды питающего напряжения. Это возможно, ведь коллекторному двигателю нет разницы, питаться переменным или постоянным током. В первом случае падают характеристики, но с явлением мирятся по причине очевидных выгод. Работает электродвигатель коллекторного типа и в стиральной машине, и в посудомоечной. Хотя скорости сильно отличаются.
Легко сделать и реверс. Для этого меняется полярность напряжения на одной обмотке (если затронуть обе, направление вращения останется прежним). Иная задача – как сделать двигатель с подобным количеством составных частей. Сделать самостоятельно коллектор вряд ли удастся, но намотать заново и подобрать статор вполне реально. Заметим, что от числа секций ротора зависит скорость вращения (аналогично амплитуде питающего напряжения). А на статоре лишь пара полюсов.
Самодельный мотор с коробкой передач
Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.
Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.
Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.
Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.
https://youtube.com/watch?v=K3ApEN_IRNU
Что делать, если самоделка не работает?
Если вдруг Вы собрали вечный электродвигатель своими руками, но он не вращается, не спешите расстраиваться. Чаще всего причиной отсутствия вращения мотора является слишком большое расстояние между магнитом и катушкой. В этом случае Вам нужно всего лишь самому немного подрезать ножки, на которых держится вращающаяся часть.
Вот и вся технология сборки самодельного магнитного электродвигателя в домашних условиях. Если Вы просмотрели видео уроки, то наверняка убедились, что сделать двигатель из батарейки, медной проволоки и магнита своими руками можно разными способами. Надеемся, что инструкция была для Вас интересной и полезной!
Это будет полезно знать:
- Как сделать USB вентилятор в домашних условиях
- Как меньше платить за свет легально
- Как правильно паять провода
https://youtube.com/watch?v=uXvUPCnKeC8
Источник

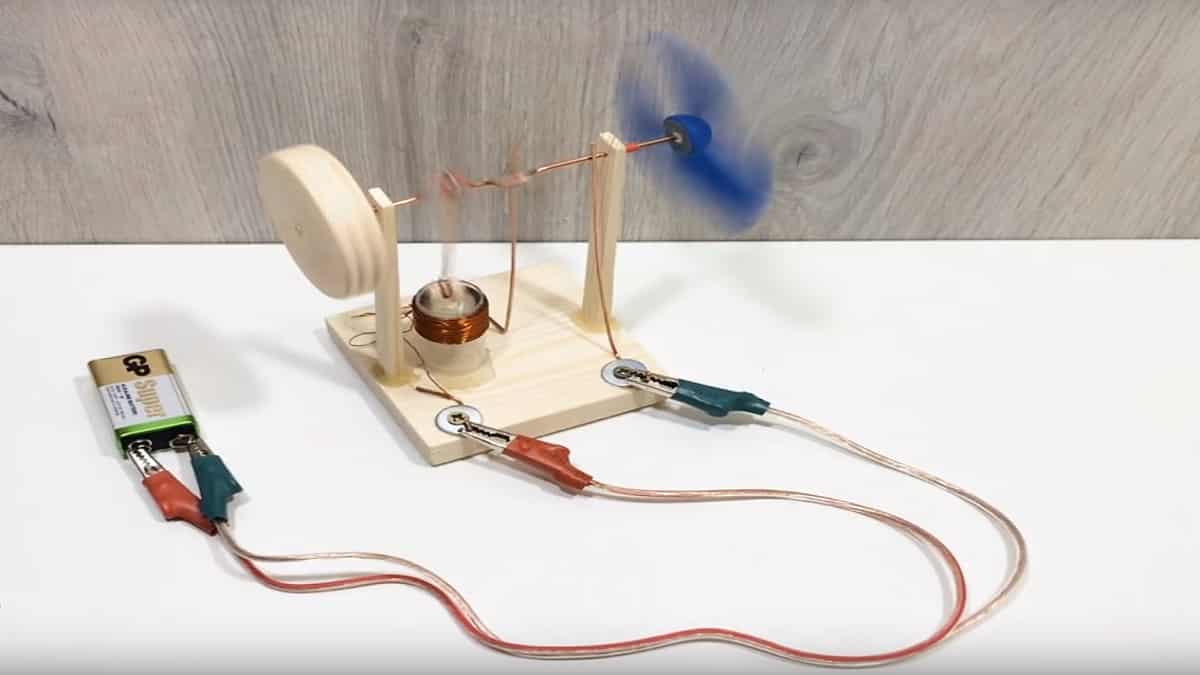

Одноцилиндровый электродвигатель
Если предыдущий вариант никакой полезной работы не выполнял в силу его конструктивных особенностей, то эта модель будет немного сложнее, зато найдет практическое применение у вас дома. Для изготовления вам понадобится одноразовый шприц на 20мл, медная проволока для намотки катушки (в данном примере используется диаметром 0,45мм), проволока из меди большего диаметра для коленвала и шатуна (2,5 мм), постоянные магниты, деревянные планки для каркаса и конструктивных элементов, источник питания постоянного тока.
Из дополнительных инструментов понадобится клеевой пистолет, ножовка, канцелярский нож, пассатижи.
Процесс изготовления электродвигателя заключается в следующем:
- При помощи ножовки или канцелярского ножа обрежьте шприц, чтобы получить пластиковую трубку.
- Намотайте на пластиковую трубку тонкую медную проволоку и зафиксируйте ее концы клеем, это будет обмотка статора.
Рис. 5: намотайте проволоку на шприц
- С толстой проволоки удалите изоляцию при помощи канцелярского ножа. Отрежьте два куска проволоки.
- Согните из этих кусков проволоки коленчатый вал и шатун для электродвигателя, как показано на рисунке ниже.
Рис. 6: согните коленвал и шатун
- Наденьте кольцо шатуна на коленчатый вал, чтобы обеспечить его плотную фиксацию, можно надеть кусок изоляции под кольцо.
Рис. 7: наденьте шатун на коленвал
- Из деревянных плашек изготовьте две стойки для вала, деревянное основание и ушко для неодимовых магнитов.
- Склейте неодимовые магниты вместе и приклейте к ним ушко при помощи клеевого пистолета.
- Зафиксируйте второе кольцо шатуна в ушке при помощи шплинта из медной проволоки.
Рис. 8: зафиксируйте второе кольцо шатуна
- Вставьте вал в деревянные стойки и наденьте втулки для ограничения перемещения, сделайте их из кусочков родной изоляции провода.
- Приклейте статор с обмоткой, стойки с шатуном на деревянное основание, кроме дерева можете использовать и другой диэлектрический материал.
Рис. 9: приклейте стойки и статор
- При помощи саморезов с плоской шляпкой зафиксируйте выводы на деревянном основании. Два контакта должны иметь достаточную длину, чтобы касаться вала электродвигателя – один выгнутой части, другой прямой.
Рис. 10: точки касания вала
- Наденьте на вал с одной стороны маховик для стабилизации вращения, а с другой крыльчатку для вентилятора.
- Припаяйте один вывод обмотки электродвигателя к контакту колена, а второй к отдельному выводу.
Рис. 11: припаяйте выводы обмотки
- Подключите электродвигатель к батарейке при помощи крокодилов.
Одноцилиндровый электродвигатель готов к эксплуатации – достаточно подключить питание к его выводам для работы и прокрутить маховик, если он находится в том положении, с которого сам стартовать не может.
Рис. 12: подключите питание
Чтобы прекратить вращение вентилятора, отключите электродвигатель посредством снятия крокодила хотя бы с одного из контактов.
https://youtube.com/watch?v=Yo6kSmTbE9I
https://youtube.com/watch?v=AEMPbjRkNfY
https://youtube.com/watch?v=uQjzkAfBmUM

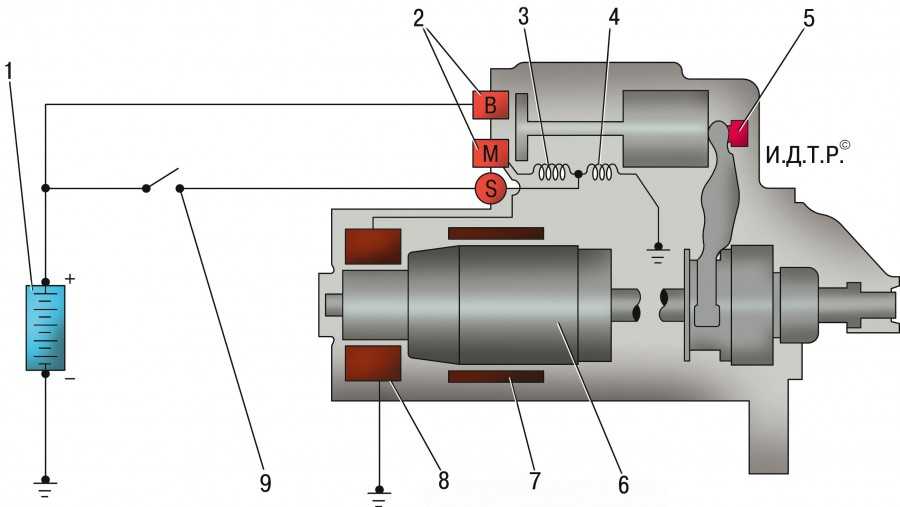

Проведение якорной обмотки
Для обмотки якоря электродвигателя требуется провод из меди с большим сечением. Применяется вариант с проводом не изолированным с прямоугольным сечением и изолированным, где сечение круглое.
В первом случае провод предназначен для мощностных стартеров с возможностью токовой проводимости от шестисот и более Ампер.
- Провод с изоляцией используют при обмотке стартеров с низкой мощностью.
- Обмотка одновитковая, состоящая из определенного числа проводников.
- В сердечнике они проложены петлями. Одна петля – один виток. Бандаж с обеих сторон выходов за пределы сердечника фиксирует части обмотки.
Как сделать своими руками щечки?
Толстую бумагу кладем на гайку, а болтом сверху пробиваем отверстие. Сделать это легко. Надев затем бумагу на болт, сверху ставим шайбу и вырезаем, предварительно обведя ее карандашом. Получается она по форме аналогичной шайбе.
Теперь осталось намотать на него проволоку (500 витков) лакированную диаметром 0,2 мм. Начало и конец проволоки скручиваем, чтобы не разматывалась. Раскрутив гайку, удалям болт – остается красивая маленькая катушка.
Чтобы на оси пластины и прерыватель тока не прокручивались, их рекомендуется приклеить суперклеем.
Теперь последовательно соединим катушки, чтобы проверить работу электродвигателя. Плюс подключаем на начало обмотки (со стороны шляпки болта). При помощи скользящего контакта находим положение, в котором электродвигатель работает максимально эффективно.
Контакты такие называют в электродвигателях щетками. Чтобы последние не держать руками, нужны щеткодержатели, которые приклеиваются на суперклей, смазав маслом места трения оси.
Соединив катушки параллельно, увеличим ток (поскольку катушки обладают сопротивлением), следовательно, возрастет мощность электродвигателя. То есть, представить катушки можно как сопротивления.
А при их параллельном соединении их, суммарное сопротивление уменьшается, значит, возрастает ток. При соединении последовательном, все происходит с точностью до наоборот.
А, раз увеличивается ток через катушку, то и магнитное поле больше, а якорь электродвигателя сильнее притягивается к электромагниту.
Видео: Электродвигатель за несколько минут
Рассмотрим отдельные аспекты конструирования. Не станем обещать изготовление вечного двигателя, по типу творения, приписываемого Тесле, но рассказ предвидится интересным. Не станем тревожить читателей скрепками и батарейками, предлагаем поговорить, как приспособить уже готовый мотор под собственные цели. Известно, что конструкций масса, все используются, но современная литература базовые основы оставляет за кормой. Авторы проштудировали учебник прошлого века, изучая, как сделать электродвигатель собственноручно. Теперь предлагаем окунуться в знания, составляющие базис специалиста.
