Как подключить телевизионную розетку legrand

Содержание

Особенности демонтажа старой тройной или двойной розетки

Демонтаж дойной или тройной розетки без особых отличий, поскольку данный тип розеток с таким же количество клемм для подключения, как и обычная. Вся коммутация произведена конструктивно в самом основании устройства. Разница может заключаться в размерах подрозетника, но для демонтажа и последующей установки это не принципиально.

При соблюдении приведенных рекомендаций, работы с домашней электропроводкой не требуют специального образования и опыта. Главное – соблюдение требований техники безопасности. Нельзя работать без отключения электричества. Нужно иметь необходимый инструмент (список в статье выше), и тогда можно без дополнительных затрат получить желаемый результат.

Устройство розеток

У большинство типов розеток сходное устройство. Основа — пластмассовое или керамическое основание, в котором расположены клеммы для подключения и крепежные элементы. К основанию устройства крепится лицевая панель, выполняющая защитные и декоративные функции.

Электрическую часть розеток составляют металлические клеммы, у которых с одной стороны фигурная пружинная часть для плотного контакта со штырем вилки, а с другой зажимной элемент для подключения проводов. Чаще используется винт с пружинной шайбой. Металлических клемм три. Две расположены симметрично для подключения нулевого и фазного проводников, а третья для подключения заземления.

Для крепления розетки в стене используются изогнутые лапки, которые раздвигаются в стороны и упираются в стенки подрозетника при затягивании крепежных винтов. Для надежной фиксации конец лапок оформляется в форме «ласточкиного хвоста». Современные розетки также крепятся саморезами к верхней части подрозетника.

Выключатель легранд как разобрать

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели «

» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

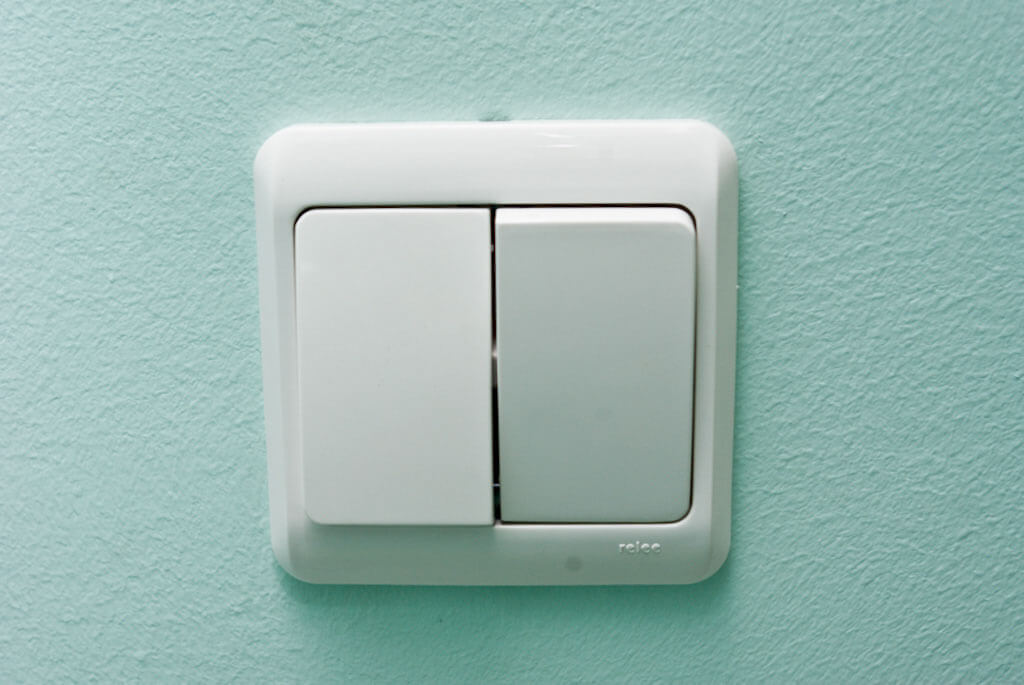

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши)

Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото)

Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

Как снять точечный светильник
Как правильно перенести розетку
Как заменить электропроводку в квартире

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

https://youtube.com/watch?v=paoP6RNWxW0

Разборка выключателя с розеткой в одном блоке

https://youtube.com/watch?v=DgJvwkDsPag

Как разобрать диммер (модель с регулятором света «крутилкой»)

https://youtube.com/watch?v=w7-Zm_vE_1c

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Ошибки при подключении

Если при проверке соединения, подключение отсутствует, возможно, в процессе монтажа или подсоединения витой пары, были допущены ошибки. К таким случаям относятся:

При самостоятельной установке используется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по другому – типу «А». Из-за этого соединение не возникнет. Нужно посмотреть, как кроссирован коннектор, а затем уже делать распиновки витой пары.
Во время установки витой пары в клеммы при попытке зачистки ножом была повреждена оболочка провода. Для того, чтобы обеспечить коммутацию, необходимо вставить контакты в пазы и сделать правильный обжим.
Был оставлен слишком длинный провод. Для подключения интернет розетки нужно оставить не более 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю процедуру установки заново.
При установке все сделано правильно, но все равно розетка не работает. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. На рынке есть много известных производителей интернет-розеток, которые гарантирующих качество своей продукции. Поэтому лучше приобретать такие розетки.

https://youtube.com/watch?v=-IUIxHecw5E

Источник

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Типы розеток

Существует несколько разновидностей интернет-розеток и достаточно большое количество производителей этой продукции, пользующихся хорошей репутацией. Продукцию достойного качества выпускают компании Legrand, Schneider, Lezard, Werkel и BIKO.

Специалисты классифицируют интернет-розетки по следующим признакам:

Количество разъемов. Существуют розетки с одним, двумя и более разъемами. Некоторые производители выпускают комбинированные розетки, на которых расположены различные интерфейсы: RJ-45, USB и HDMI.
Скорость передачи данных. Есть три основные категории: до 100 Мбит/с, до 1 Гбит/с и до 10 Гбит/с.
Способ монтажа. Делятся на встроенные и накладные.

У встроенной розетки контактная группа крепиться в пластиковом стакане (подрозетнике), устанавливаемом в углубление стены. Подводящий кабель к скрытой розетке подводится в штробе или в гофрорукаве, проложенной в гипсокартонной стене. Контактная группа встроенной розетки крепится к панели, которая крепиться поверх стены. К какому бы типу изделия не относились всех их объединяет похожий алгоритм подключения кабеля.

рис.1 – встроенная розетка рис.2 – наружная розетка рис.3 – коннектор RJ-45

Особенности демонтажа старой тройной или двойной розетки

https://youtube.com/watch?v=Jk4xGEvjh8U

https://youtube.com/watch?v=zUR8w6q2Lxk

https://youtube.com/watch?v=yMDQSP9jL4k

Самые распространённые причины того, что розетка выпадает из стены

Подобных причин довольно много, начиная от ошибок во время монтажа и заканчивая неправильной эксплуатацией. К примеру, если говорить о розетке позади телевизора, то здесь подобных проблем наблюдаться явно не будет. Ведь здесь вилка бытового прибора практически никогда не отключается от питания. Чего нельзя сказать о других электроточках, которые используются для пылесоса, различных зарядных устройств или кухонной бытовой техники.

Статья по теме: Как закрепить утеплитель на деревянной стене

Сами причины выпадения розеток можно разделить на две основные группы:

Непрофессиональная работа электромонтёра, установившего точку потребления электроэнергии.
Неправильная эксплуатация электрооборудования жильцами квартиры или частного дома.

Стоит подробнее остановиться на каждой из причин, чтобы понять, каким образом можно избежать последствий.

Подобные неисправности следует устранять незамедлительно

Непрофессионализм электрика: ошибки при монтаже

Многие монтёры в силу нехватки времени не обращают особого внимания на качественную фиксацию подрозетника. Это становится причиной того, что он лопается или вылетает вместе с розеткой. Также сюда можно отнести и некачественные детали, и несоответствие диаметра. Поэтому лучше всего приобретать все элементы самостоятельно, проверяя их в магазине, а работу электромонтёра тщательно контролировать. Однако не всегда можно заметить непрофессионализм рабочего. К примеру, недостаточную протяжку им лапок распорного механизма розетки. Но такая ошибка исправляется достаточно быстро своими руками.

Неправильная эксплуатация точек потребления электроэнергии

Довольно часто виной тому, что розетка начала вылетать, становятся действия владельца жилья. К примеру, некоторые люди просто ленятся подойти к включённой вилке. Для них значительно проще потянуть за провод, не вставая с места. Подобного отношения не выдержит даже намертво закреплённая розетка.

Также не стоит стараться включить вилку «евро» (с толстыми штырьками) в розетку, которая для этого не предназначена. После такого подключения её будет очень сложно вытащить. Это опять же приведёт к тому, что розетка начнёт вылезать из стены. К тому же, после подобных действий, обычная вилка уже не будет иметь плотного контакта, что приведёт к нагреву, отгоранию проводов, а иногда и к пожару.

В такую розетку не стоит заталкивать вилку еврообразца

Установка розеток в любой квартире

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
штепсельные розетки устанавливают в 50–100 см от пола;
«надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Подготовительные мероприятия

Для опытных людей изучение первого раздела этого руководства необязательно. Материал, включенный в подготовительные мероприятия, ориентирован на новичков. Поэтому продвинутые пользователи сразу могут приступить непосредственно к процедуре подсоединения интернет розетки, описываемой начиная со второго раздела настоящей инструкции. Итак, кабель от поставщика интернета, который входит из подъезда в жилище абонента, в подавляющем большинстве случаев имеет 4 пары, переплетенные между собой, поэтому к проводу и прилипла кличка «витая пара».

Каждый проводок в парах имеет собственный цвет изоляции. Они вставляются в коннектор розетки Легранд и обжимаются. Необходимо отметить, что это самый сложный и ответственный этап из всех стадий монтажа.

Если сделать ошибку на этой стадии и перепутать проводки, то розетка работать не будет. На предварительном этапе рекомендуется потренироваться на простом джеке, это не отнимет значительного количества времени, но позволит новичку приобрести неоценимый опыт, который поможет, не испортив розетку, грамотно смонтировать ее с первой попытки.

К тому же кабель с джеком в любом случае необходим пользователю при подключении, например, компьютера. Сам джек стоит копейки и на этапе тренировки повредить его не жалко, чего нельзя сказать об интернет розетке.

Необходимо выполнить пару основных действий:

Проводки в правильной последовательности надо вставить в джек типа RJ-45. Сквозь прозрачный пластик джека можно хорошо рассмотреть распиновку цветных проводков;

Контакты проводков обжимаются спец. клещами либо, немного повозившись, можно исполнить процедуру обжима коннектора просто отверткой и кусачками;

Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Следует выделить такие важные моменты, как:

Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Как самостоятельно снять старую розетку со стены и монтировать новую

Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:

снятие декоративной панели;
ослабление винтов, крепящих жилы проводов;
снятие крепежных элементов и ослабление разжимных лапок;
собственно, демонтаж.

Установка новой розетки производится в обратном порядке.

Инструменты

Для демонтажа и установки розетки обязательно наличие следующего инструмента:

отвертки с плоским и крестообразным лезвием;
нож для зачистки изоляции;
бокорезы;
пассатижи.

Вид и размер лезвия отвертки должны соответствовать шлицам используемых винтов. Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.

Правила безопасности

Важно помнить, что все работы выполняются только при отключенном напряжении. Питание отключают на вводном щите и предпринимают меры, чтобы не было возможности несанкционированного включения.Непосредственно перед выполнением работ нужно убедиться в отсутствии напряжения на сетевом кабеле

Для этого используется специальный пробник. Нежелательно пользоваться вольтметром, поскольку при неисправном нулевом проводнике он не покажет наличие фазы

Питание отключают на вводном щите и предпринимают меры, чтобы не было возможности несанкционированного включения.Непосредственно перед выполнением работ нужно убедиться в отсутствии напряжения на сетевом кабеле. Для этого используется специальный пробник. Нежелательно пользоваться вольтметром, поскольку при неисправном нулевом проводнике он не покажет наличие фазы.

Процесс демонтажа

В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами. Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.

Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.

Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.

Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя

Придется менять участок проводки между розеткой и распределительной коробкой.

Этапы работ с наружным устройством

Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности. При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.

Присоединение нового механизма к жилам

Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.

Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента, переломиться. Особенно это касается алюминиевых проводов.

Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.

Выводы

Таким образом мы познакомились с инструкцией по разбору классических розеток. Если эта статья помогла вам разобраться, то мы очень рады и желаем вам успехов в ваших начинаниях. В том случае если статья не соответствует тому, что у вас перед глазами, значит ищите инструкцию от своего производителя розетки, скорее всего у вас установлено что-то не совсем стандартное. Помните о мерах безопасности и не лезьте в розетку, если не знаете что делать!

Удачного ремонта и будьте осторожны с электрикой!

https://youtube.com/watch?v=KVzaxYhwZas

https://youtube.com/watch?v=6s2a-sZ79gU

Выводы и полезное видео по теме

Ролик с наглядной демонстрацией и подробным объяснением, как правильно переделывать розетку:

https://youtube.com/watch?v=qOSrHpZ-Jp0

Руководство, как правильно поменять розетку:

https://youtube.com/watch?v=2QpGqTTddxM

Поменять розетку самостоятельно под силу даже начинающему мастеру. Главное – соблюдать технику безопасности и строго придерживаться вышеперечисленных действий.

Если вам приходилось самостоятельно менять или переделывать розетку, пожалуйста поделитесь своим опытом с нашими читателями, расскажите о нюансах которые нужно знать тем, кто впервые сталкивается с подобной работой. Пишите комментарии, задавайте вопросы по теме статьи в расположенном ниже блоке.
