Как сделать антенну для смартфона для 4g интернета своими руками

От чего зависит качество связи

Россия по качеству связи и особенно по ее доступности, как ни странно, находится среди мировых лидеров. Значительное количество россиян уже могут пользоваться сетями стандарта не только 3G, но и 4G (тогда как стандарт 5G в мире только тестируется).

Но географическая специфика накладывает свои коррективы. Россия заселена крайне неравномерно, большая часть жителей приходится на европейскую часть и на крупные населенные пункты. За их пределами связь остается, в лучшем случае, уровня 2G (Edge), в худшем – пропадает совсем.

Дело в том, что сеть состоит из территориальных ячеек (сот), и на каждую соту нужна базовая станция стоимостью минимум 10 000 евро, плюс к ней нужно подвести электричество, поставить вышку, целый контейнер с дорогостоящим оборудованием и регулярно ее обслуживать.

При этом базовая станция стандарта 4G имеет радиус покрытия меньше, чем у станции стандарта 3G, которая, в свою очередь, покрывает меньшую площадь, чем станция стандарта 2G. Соответственно, на слабо заселенных территориях ставить более дорогие базовые станции современных стандартов не очень выгодно – оборудование должно быть востребованным и приносить доход.

Но качество связи зависит не только от количества базовых станций определенного стандарта. Они могут работать на разных частотах – от 450 до 2600 МГц. Чем ниже частота, тем дальше распространяется сигнал, но и тем сложнее ему «пробивать» стены домов. Поэтому в сельской местности часто бывает так, что сигнал есть только на открытом воздухе, а внутри дома он ухудшается.

В городах же обычно используются частоты 2100 и 2600 МГц – при относительно небольшом покрытии они обеспечивают хороший уровень сигнала даже в помещениях, и могут обслуживать больше абонентов одновременно.

Но даже в городах связь может портиться в некоторых местах:

  • «колодцы» между высокими домами, куда не может добить сигнал;
  • подвальные помещения – почти всегда остаются без связи;
  • «дыры» в покрытии, когда между базовыми станциями оказывается слишком большое расстояние;
  • географические особенности местности – связь может пропадать из-за особого рельефа территории;
  • перегрузки оборудования из-за слишком большого количества абонентов.

В сельской местности и просто за пределами населенных пунктов качество голосовой связи и мобильного интернета может быть очень разным, и причин здесь снова масса:

  • федеральные дороги обеспечены связью более чем на 90%, причем в основном это «Мегафон» и МТС, а у «Теле2» покрытие есть всего на 65% дорог. Абоненты этого оператора будут страдать сильнее других;
  • есть разница в скорости работы самой базовой станции. Одни БС подключаются к сети по оптическому волокну, другие в силу расположения могут использовать только специальные направленные антенны. И это может влиять на качество соединения – проводная связь всегда лучше беспроводной;
  • телефон по каким-то причинам может подключаться не к ближайшей БС, а к дальней, тогда связь будет обрываться. Например, если дальняя БС работает в режиме 4G, а ближняя – только в 3G, телефон согласно настройкам приоритетности подключится к дальней станции, игнорируя более близкую;
  • ближайшая станция может работать на частоте, которую не поддерживает телефон. Особенно актуально для первых телефонов с 4G, у них поддерживаются не все частоты;
  • или оператор просто посчитал, что на данный населенный пункт ставить БС нет смысла, тогда приходится подключаться к тем станциям, которые вообще удастся «поймать».

Учитывая, что причины низкого качества голосовой связи и мобильного интернета могут быть абсолютно разными, решения тоже будут отличаться.

Причины плохого интернета на телефоне

Если пользователь на своем телефоне сталкивается с проблемами со скоростью интернета, то это может быть следствием определенных факторов. Часть из них зависит от расположения.

Если скорость соединения слабая, то причины этого могут быть следующие:

  • Превышение допустимого лимита мобильного трафика, вследствие чего скорость будет снижена до конца дня или месяца оператором в зависимости от тарифа.
  • Слабый сигнал сотовой сети, в результате чего не ловит 4G/3G сеть. Сейчас 3G-покрытие у мобильных операторов достаточно неплохое, в отличие от стандарта 4G, который еще только внедряется.
  • Неровная местность, в которой находится абонент. Холмы, горы, овраги и леса, как и всевозможные бетонные препятствия, сильно снижают качество передаваемого сигнала.
  • Какие-либо операционные ошибки, вирусы или глюки.
  • Большая дальность до вышки.

Важно! Антенна для интернета на телефон может помочь усилить плохой сигнал, если причинами его являются большое расстояние и неровная местность

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Рефлектор создается из металлического листа, который рекомендуется закруглить

Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

  • ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
  • для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
  • медную проволоку (диаметром 2 мм);
  • медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
  • пенопласт для патчей;
  • супер-клей.

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

  • спиральная проволока;
  • коаксиальный кабель;
  • стержневая деревянная рейка;
  • плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет. Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

Этапы сборки:

  • определить поляризацию и частоту волны. Устройство должно быть линейным;
  • сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
  • сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
  • сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.

Как подключить внешнюю антенну к мобильному телефону

Обычно сотовые телефоны настроены на высокие частоты. Поэтому для эффективности работы внешней конструкции огромное значение имеет качество кабеля и его соединения. Лучше всего использовать коаксиальный провод (RG-6 от известных производителей) и высокочастотный разъём. Если нет гнезда для крепления внешней антенны, можно использовать устройство громкой связи. В этом случае антенный провод присоединяется к устройству громкой связи, а мобильник вставляется в гнездо этого устройства. Также можно центральной жилой кабеля сделать 3–4 витка вокруг мобильника, вблизи встроенной антенны.

Конечно же, такой способ использования телефона не совсем удобен и ограничивается длиной провода. Но этих неудобств можно избежать, сделав мобильное устройство стационарным.

  • Для голосовых сообщений устанавливается репитер, принимающий и передающий сигналы с антенны, усиливая их непосредственно в зоне установки.

Репитер для мобильной связи

Если слабый сигнал с базы

Самый простой ответ на вопрос, как усилить сигнал сотовой связи своими руками, — специальное оборудование. Однако чтобы обеспечить качество, лучше приобрести заводское изделие. Этот пассивный метод — установка GSM-антенны, ее подключают к телефону непосредственно через разъем. Такая конструкция будет успешно улавливать радиоволны, а затем без проблем передавать их на смартфон.

Для загородного дома или дачи самым практичным решением станет антенна, имеющая SMA-разъем, усиление 1-5 dBi. Ее цена — то 300 до 1000 рублей, поэтому по бюджету она ударит не слишком сильно. Крепят конструкцию на фасад либо на крышу. Но устройство будет эффективно, если местность позволяет принимать хотя бы минимальный сигнал: одного-двух делений хватит. Принцип работы антенны прост. Она принимает и передает телефону (роутеру) радиоволны, идущие от базовой станции. С ним конструкцию соединяет коаксиальный кабель (1,5-5 м), он идет в комплекте.

Минусов у способа несколько. Если нет роутера, то мобильник автоматически превращается в стационарный аппарат. Высокочастотный кабель, передающий сигналы от антенны, оснащен редким разъемом SMA, а он потребует переходника. Если кабель имеет максимальную длину, то качество сигнала будет не самым лучшим, так как он будет частично «теряться». Однако потери эти не так значительны, чтобы оказываться от этой возможности.

Система для усиления сигнала

Перед тем как вы узнаете, как усилить сигнал сотовой связи своими руками, нужно понять, какое оборудование входит в типичный комплект для усиления связи.

Для того чтобы обеспечить бесперебойную связь в удаленных местах, со слабым сигналом требуется целый комплекс приборов. В качестве примера мы разберем пользующийся большим спросом у дачников комплект для усиления сотовой связи Titan-1800 (LED), который производит отечественная компания VEGATEL.

Только установив такой комплект можно добиться высокого качества сигнала и мобильного интернета, забыв о постоянных потерях телефоном сети. В усилитель сотовой связи Titan-1800 (LED) входит всё необходимое для усиления связи:

  • антенны (уличная и комнатная);
  • репитер — ретранслятор Titan-1800;
  • коаксиальный кабель;
  • разветвитель;
  • N-разъемы.

Антенны — самый простой вариант для усиления сигнала сотовой связи. Внешние конструкции, способные гарантировать покрытие больших площадей, устанавливают на крыше или на мачте. Такое устройство принимает сигнал, идущий от базовой станции, а затем передает его по кабелю к самому усилителю, который значительно его улучшает. Внутренние антенны, естественно, работают в помещении и соединяются кабелем с репитером.

Установка такого комплекта занимает не более 1 часа. Стоит заметить, что продукция компании VEGATEL сертифицирована Минкомсвязи и имеет гарантию 1 год от производителя.

Как работает репитер?

Это электронное устройство — ретранслятор. Связь между базой сотового оператора и мобильным телефоном абонента происходит так: сигнал, который ловит внешняя антенна, по коаксиальному кабелю с разъемами поступает на репитер, являющийся усилителем и ретранслятором. После него сигнал проходит через радиочастотный кабель и (если необходимо) делители мощности, потом поступает на внутренние антенны. Они излучают его к сотовым телефонам.

При звонке абонента все происходит наоборот. Сигнал от телефона перехватывают внутренние антенны, те через кабели отправляют его в репитер. Там он усиливается, а затем следует по кабелям к внешней антенне. Она — последнее звено цепи — передает сигнал на базовую станцию оператора. Если говорить совсем просто, то система для усиления сигнала — небольшая дополнительная сота в тех местах, где качество покрытия связи оставляет желать лучшего.

В этом случае речь идет не только о том, как усилить сигнал сотовой связи своими руками. Помимо удобства и возможности беспроблемного общения система уменьшает негативное влияние электромагнитных полей, которые исходят от сотовых аппаратов. Слабый сигнал «заставляет» их рассеивать в пространство большую СВЧ-мощность, необходимую для преодоления расстояния до базовой станции. Сверхвысокочастотное излучение увеличивает утомляемость, плохо влияет на организм человека. Поэтому усилитель значительно уменьшает негативное воздействие.

Что такое усиление сигнала и как его добиться


Как происходит улучшение качества мобильного интернета Качество связи понижается как из-за удалённости от сотовой вышки, так и из-за помех и искажений, которым подвергается излучение базовой станции в местности с экранированием. Усиление сигнала представляет собой его трансляцию из области хорошего или достаточного покрытия на соседнюю территорию с плохим или отсутствующим доступом к нему.

Принцип улучшения качества передачи заключается в захвате сигнала специальной антенной. Он корректируется и передаётся посредством коаксиального кабеля либо сразу на устройство пользователя, осуществляющее ответную передачу по тому же кабелю, либо на репитер при его использовании. Это также зовущееся ретранслятором устройство создаёт область стабильного покрытия входящего сигнала, возвращая ответный тем же путём.

https://youtube.com/watch?v=2eZ2DmL1FLE

Как сделать телефонную глушилку своими руками

В интернете можно найти достаточно различных схем, с помощью которых эффективный подавитель GPS и GSM сигналов можно сконструировать самостоятельно. Наиболее часто подавитель телефонного сигнала работает на частоте 800 МГц. Поскольку большинство мобильных телефонов настроены именно на эту частоту. Несмотря на простоту принципа работы прибора, для его самостоятельной сборки требуется наличие определённых навыков.

Для того, чтобы сделать самому домашний подавитель GSM и GPS сигналов необходимо взять генератор синхронных сигналов с частотой 45 МГц, на который реагирует порт гетеродина. В результате этого и появляются помехи. Далее, на генераторе настраивается антенна на частоту 800 МГЦ. После этого к усилителю подключается РЧ-выход, за счёт чего мощность устройства возрастает до 16 дБм. Далее, уже усиленный сигнал подаётся на антенну прибора. Финишным этапом самостоятельной сборки прибора считается собственноручно изготовленный корпус, в который устанавливается батарейка, а также создаётся переключатель. В целом готовый подавитель сигналов будет состоять главным образом из:

  • Генератора управляемого напряжением (ГУН);
  • Усилительного каскада;
  • Источника помех;
  • Надстроечной схемы;
  • Антенны.

Лучшие приложения-усилители сотовой сети для Android

GlassWire

GlassWire – Data Usage Privacy

Полезный сетевой инструмент. Он показывает подключение вашего устройства и все данные, которые оно отправляет и получает. Это полезно для людей с низкой скоростью передачи данных, но с приличной мощностью сигнала, потому что это может помочь искоренить приложения, которые злоупотребляют вашими данными без вашего ведома. Приложение не поможет диагностировать реальные проблемы с уровнем сигнала, но если что-то постоянно использует интернет, это определенно проявится в виде медленной скорости и несогласованных соединений. Мы рекомендуем начать с него, а бесплатная версия позволяет вам просматривать использование данных всеми вашими приложениями.

GlassWire – Data Usage Privacy

Developer:
SecureMix LLC

Price:
Free

IP Tools

IP Tools — Router Admin Setup & Network Utilities

В Play Store есть несколько приложений IP Tools, но мы выбрали это из-за его дешевой цены и относительно хорошей функциональности. Приложение имеет множество функций, включая сканер портов, сканер Wi-Fi, поиск DNS, преобразователь IP-хоста и многое другое. Здесь немного больше оборудования, чем у ваших сетевых инструментов на смартфоне, но оно даст хорошее представление о том, почему ваш сигнал не работает так, как должен (по крайней мере, в Wi-Fi). Профессиональная версия — это одна покупка в приложении за 239 рублей.

IP Tools — Router Admin Setup & Network Utilities

Developer:
MS International

Price:
To be announced

Network Cell Info Lite

https://youtube.com/watch?v=zMd3VDg3J-8

Поможет найти ближайшие вышки сотовой связи. Плохой сигнал возникает из-за множества факторов. Одним из которых может быть расстояние от башни. Подобное приложение показывает, где находятся башни, чтобы узнать, как далеко вы находитесь. Оно должен работать как с операторами GSM, так и с CDMA, а также поддерживает две SIM-карты. Некоторые функции включают измерения сигналов и краудсорсинговый поиск сигналов. Профессиональная версия стоит 85 рублей, и вам нужно разблокировать некоторые функции.

Network Cell Info Lite

Developer:
M2Catalyst, LLC.

Price:
Free

Opensignal

Opensignal — 5G, 4G, 3G Internet & WiFi Speed Test

Это приложение очень похоже на Network Cell Info. Оно показывает ближайшие вышки 3G, 4G/LTE и 5G. Однако оно также работает с Wi-Fi сигналами. В принципе, если вы можете подключиться к нему, OpenSignal, вероятно, сможет его найти. Приложение хороше по разным причинам. Однако лучше в нем то, что оно сравнивает мощность сигнала между тремя крупными операторами, чтобы увидеть, какой из них вам подходит больше. Есть также карта покрытия, поэтому вы можете увидеть, возможно, вы просто живете в слабой зоне оператора связи. Здесь много полезной информации, которая поможет диагностировать проблему с сигналом, что делает его одним из лучших приложений для усиления сигнала.

Opensignal — 5G, 4G, 3G Internet & WiFi Speed Test

Developer:
Opensignal.com

Price:
Free

WiFi Analyzer

https://youtube.com/watch?v=EnSG5wVFIE8

На Андроид есть множество анализаторов Wi-Fi. Нам нравится этот, потому что он относительно прост в использовании, получает частые обновления и работает очень хорошо. Приложение показывает сигнал Wi-Fi не только из вашего дома, но и из близлежащих домов. С помощью этого приложения вы можете получить действительно хорошее представление о загруженности сети в вашем окружении. Отсюда вы можете настроить маршрутизатор для работы на менее загруженных каналах, что может решить проблему с сигналом. Он поддерживает соединения с частотой 2,4 и 5 ГГц и множество других вещей.

WiFi Analyzer

Developer:
olgor.com

Price:
Free

Бонус: приложение для роутера

NETGEAR Nighthawk – WiFi Router App

Большинство современных маршрутизаторов настраиваются через приложение. У Linksys, Netgear, TP-Link и других производителей есть приложения. Эти приложения полезны, потому что вы можете переключать и изменять различные настройки. Например, у меня есть роутер Xiaomi, и я постоянно пользуюсь приложением. Я могу просматривать производительность системы, запускать маршрутизатор для проверки скорости (не по беспроводной сети) и изменять всевозможные настройки, такие как DNS. Иногда маршрутизаторы поставляются с неидеальными настройками, которые вы можете изменить и немного улучшить сигнал. Вы также можете посетить форумы и тому подобное, чтобы узнать, что сделали другие люди, чтобы не сделать ещё хуже.

NETGEAR Nighthawk – WiFi Router App

Developer:
NETGEAR, Inc

Price:
Free

Обзор карманной глушилки из Китая

Попробуем рассмотреть на фотопримерах, как работает подобный подавитель. Для того чтобы эта статья не была воспринята как реклама, марку и модель называть не будем.

Иллюстрация
Описание

Комплектация глушилки GSM (кстати, схема в коробке отсутствует). В коробке сама глушилка, 3 съёмных антенны и два адаптера – для работы от сетей 220 В и 12 В.

Предварительно был проверен сигнал сотовой связи. Он оказался устойчивым на трёх проверяемых телефонах. К сожалению, подавление иных частот подобной недорогой глушилкой не проверялось, но можно быть уверенным, что и с ними всё без сюрпризов.

Перед включением подавителя необходимо установить антенны на все три штекера. Каждая антенна отвечает за свой диапазон частот

Именно поэтому важно, чтобы были установлены все.

Остаётся передвинуть тумблер на подавители в положение «включено». На приборе загорается зелёная лампочка, а сотовая связь полностью пропадает

Теперь дозвониться точно не получится.

И последняя проверка – отключение подавителя. Одно движение тумблера ─ и как «по мановению волшебной палочки» сотовая связь восстановлена, телефоны функционируют.

Подробнее видеообзор можно увидеть в этом видео.

Делаем 3G-антенну самостоятельно

Сети третьего поколения (3G) покрывают территории большинства стран мира. К ним относится и Россия. Ежедневно мы видим на дисплеях своих телефонов и смартфонов надпись 3G или H (WCDMA/HSDPA). Но помимо них существуют и интернет-модемы, работающие на частоте 900-2100 МГц, которые давно стали для нас привычным орудием для мобильного доступа во всемирную паутину.

Любой сотовый оператор сейчас продает USB-модемы под собственным брендом, тем не менее, большинство из них производит китайская компаний Huawei, например, модель E1550. Однако при их подключении часто бывают сложности, связанные с тем, что высокочастотные передачи данных рассчитаны на небольшие расстояния и встроенная антенна модема не всегда способна поймать сигнал 3G. В таком случае иногда приходится довольствоваться EDGE или даже GPRS, которые, к сожалению, не дадут вам достаточной для комфортной работы скорости.

Многие жители сельских мест даже не предполагают, что их населенные пункты могут быть покрыты сетями третьего поколения и терпеливо сидят через медленный EDGE. Но если подойти к этому вопросу серьезно, изучить карты 3G-покрытия операторов и постараться доработать свое оборудование, то, возможно, вас ждет приятный сюрприз.

Купить и подключить подходящую антенну для усиления сигнала сотовой сети иногда достаточно проблематично. Некоторые модемы не оснащены специальными разъемами для внешних антенн и стоимость таких антенн обойдется вам в 1,5-2 тысячи рублей, что, зачастую, дороже цены самого модема. Поэтому предлагаем вам сделать 3G-антенну собственными руками.

Для этого сначала нужно было рассчитать квадратичную антенну, созданную для Wi-Fi под 3G. Это делается очень просто при помощи программы «Расчет простых УКВ антенн в диапазоне 50-2800МГц» — VHF81S2.

Изготовление антенны

Нам потребуются:

  • Провод RG6U и коннектор к нему
  • Отрезок медной проволоки толщиной 1-4 мм
  • Крышка от пены для бритья
  • Паяльник, олово (припой) и канифоль
  • Лист фанеры размером около 120х134 мм и кусок фольги.

Сначала возьмем отрезок проволоки и сделаем из него два квадрата. Одна из сторон каждого будет приблизительно 53 мм. Затем спаяем два конца наших квадратов, а припой нанесем на обратную часть угла.

Далее зачистим антенный провод с коннектором и сделаем сердцевину провода таким образом, чтобы он выходил из коннектора примерно на 1 см.

Следующим этапом к боковой части самого коннектора необходимо припаять сердцевину провода. Это нужно сделать, т.к. не все смогут опаять непосредственно оплетку провода при помощи канифоли.

Теперь займемся штырьками, идущими от коннектора к квадратам.

Чтобы добиться хорошего приема, нужно сделать рефлектор. Для этого берем фанеру и оборачиваем ее в фольгу, а в центре нашей конструкции проделываем отверстие для провода. При этом следует сделать так, чтобы каркас располагался над рефлектором на расстоянии около 35 мм. Для этой цели нам и нужна крышка от пены для бритья. Вырезаем в ней пазы диаметром около 1 см, чтобы можно было расположить антенну на нужной высоте приблизительно 4,5 см.

Сзади нашей конструкции следует разместить рефлектор. На этом антенна готова.

Если в вашем USB-модеме отсутствует выход под внешнюю антенну, будем подключаться методом «антенна к антенне». Тем самым наша антенна будет получать сигнал от другой конструкции, выступающей в роли репитера. Для этого с противоположного конца провода, который выходит из антенны, необходимо защитить сердцевину примерно на 10-15 см. А для того, чтобы получить наиболее мощный 3G-сигнал, нужно к концу оплетки провода прикрепить полоску фольги размером 7-9 см, загнув ее по принципу круговой поляризации.

Далее следует намотать провод витками и подсоединить его к модему.

Проверка устройства

Для начала необходимо обычным способом подсоединить ваш USB-модем к компьютеру или ноутбуку и проверить наличие сигнала.

Как видно на картинке, сигнала сотовой сети практически нет. Чтобы это исправить, берем нашу антенну и подносим ее к окну, надев данную конструкцию на модем.

Проверка сигнала

Если у вас получилось примерно так же, как видно на изображении, все сделано правильно. Теперь вам остается лишь забыть о проблемах и радоваться качественному 3G-интернету.

Сайт автора изобретения >>

Усилитель интернет-сигнала Connect 2.2 >>

Как самому установить репитер

Ко всем устройствам в комплекте идёт подробная инструкция, чтобы вы установили репитер самостоятельно. Даже можно не вызывать специалиста по замеру сигнала от базовой станции, можно обойтись приложением для смартфона.

Очень важно оптимально установить уличную и комнатную антенны, чтобы достичь определённого уровня «развязки». Дело в том, что самая первая проблема при самостоятельной установке усилителя сотовой связи – это взаимное влияние антенн друг на друга

Это похоже на эффект самовозбуждения (осцилляции) усилителя, когда подносишь микрофон к колонке и возникает оглушительный писк. В случае с мобильной связью получается тоже самое, только вместо писка получается шум в эфире, при этом телефон будет показывать все палочки приёма.

Уменьшить эффект осцилляции можно разносом антенн в пространстве, как по вертикали, так и по горизонтали, это увеличивает затухание сигнала между ними. Также переворачивают сервисную панельную антенну на 90 градусов, это меняет поляризацию с вертикальной на горизонтальную и даёт дополнительную развязку на 10-20 дБ. Далее проводят юстировку внешней антенны – находят расположение БС оператора и направляют донорную антенну в её сторону.

Важно! В случае возникновения эффекта осцилляции усилителя, у вас может быть хорошая связь, но будут помехи на базовой станции, что очень портит качество сигнала по округе в целом. Вы не будете ничего замечать, пока специалисты не найдут источник помех (ваш репитер) и оштрафуют на кругленькую сумму

Самостоятельно определить всё ли сделано правильно очень затруднительно и требует некоторой сноровки. Рекомендую обращаться к специалистам по усилению сотовой связи в вашем регионе, либо получить консультацию в компании GSMUsilenie https://gsmusilenie.ru/.

Кроме репитера, нужно подобрать подходящую антенну:

  • Внешние в сторону базовой станции: направленные и всенаправленные;
  • Внутренние для локального покрытия: панельные и логопериодические.

При установке внешней антенны важно, чтобы кабель от антенны до репитера был максимально коротким. При длине фидера от 15м предъявляются повышенные требования к качеству кабеля: поперечному сечению и экранирующей оплётке

Варианты самодельных приемников

Прежде чем сделать средство для улучшения сигнала, надо ознакомиться с видами самодельных анкет.

С медной обмоткой

Медная проволока — часто используется при создании самодельных приемников

Это бюджетный вариант, который сделать из подручных средств самостоятельно проще всего. Устройство должно оснащаться длинным рефлектором, так как именно от него зависит качество приема сигнала.

Еще одна важная деталь, о которой не стоит забывать — медная проволока. Наматывается она поверх мачты. Рекомендуется использовать проволоку диаметром 2-3 миллиметра.

Из проволоки

В этом варианте тоже используется медная проволока. Она сгибается под углом 45 градусов, чтобы в итоге получилась ромбовидная конструкция. Затем ее прикрепляют к деревянному или металлическому каркасу и подключают к усилителю. Подобная конструкция способна улавливать сигнал на расстоянии 20-30 км от вышки.

Модификация без фидера

Большинство покупных антенн для интернета и телевидения оснащаются специальным фидером. Однако использовать его не обязательно. Устройства, которые не оснащены им, работают на частоте 300 Гц.

Модификации без фидера надо обязательно делать с медной или алюминиевой обмоткой. Она размещается на мачте диаметром 23-25 мм.

Двойная центральная жила

Рефлекторы — помогают усилить сигнал

Такая модель чаще всего используется для установки на улице. Частота ее работы составляет около 400 Гц. От остальных модификаций она отличается наличием ромбового вибратора. Также конструкция содержит несколько металлических решеток длиной 30-40 см.

С вертикальной поляризацией и с оплеткой

Если правильно настроить такую панельную антенну, она сможет выдать 300 Гц. Как и в прошлом варианте, здесь используются специальные вибраторы и решетки из металла, которые способствуют улучшению приема сигнала. На мачту устанавливается алюминиевая обмотка.

Также имеются боковые стойки, которые располагаются под наклоном в 45 градусов.

Вертикальная поляризация без оплетки

Такая модификация подходит для модемов, которые работают на частоте не больше 200 Гц. Конструкция состоят из боковых металлических стоек и алюминиевой пластины. К модему ее принято подсоединять специальным двухпроводным кабелем.

Антенна Харченко

Это универсальное устройство, которое способно работать в диапазоне частот от 450 до 900 МГц. Конструкция изготавливается из медной проволоки диаметром 4 мм. Ее надо согнуть таким образом, чтобы в итоге получилась восьмерка. Она прикрепляется к алюминиевой пластине. К модему устройство подсоединяется кабелем, который выдерживает сопротивление в 50 Ом.

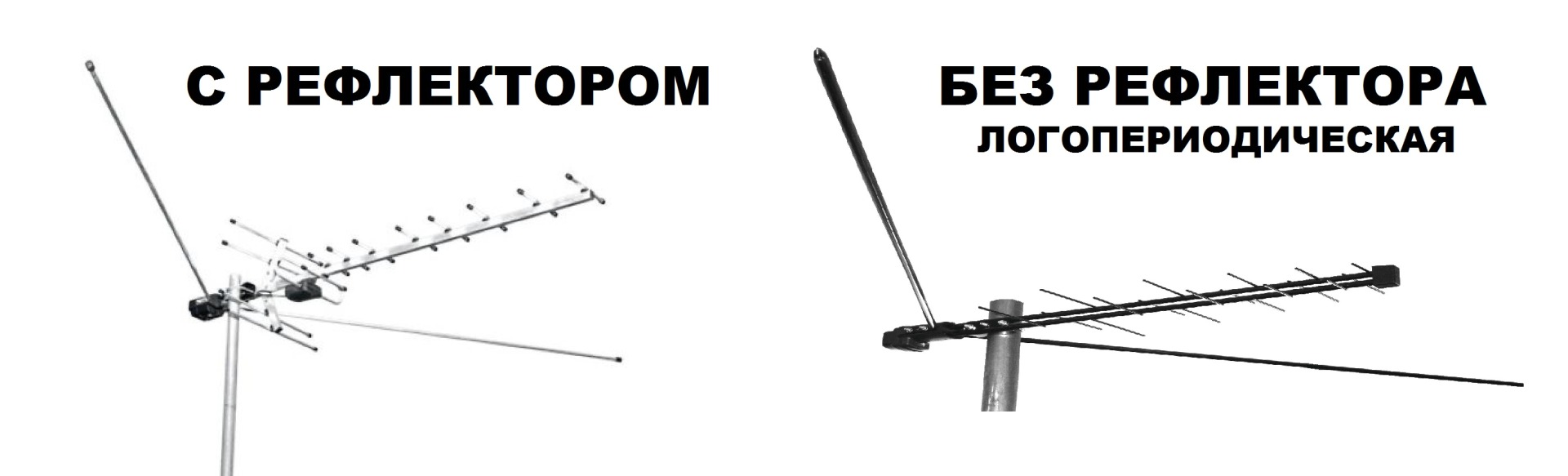

Логопериодическая

Модификация Харченко — самая популярная самодельная антенна

Такое устройство считается высокочастотным приемником. Она принимает сигнал лишь в одном направлении, но при этом улавливает широкий диапазон частот.

Конструкция состоит из нескольких металлических трубок, которые расположены параллельно друг к другу. У основания размещаются самые длинные трубки. С краю находятся наиболее короткие.

Принцип действия физического репитера

Агрегат для дачи или дома представляет собой разновидность ретранслятора. Поступающие импульсы обрабатываются и посылаются на узел основной станции (при исходящем звонке). Если дозваниваются абоненту, репитер работает идентично, взаимодействие происходит с девайсом потребителя.

Сеть служит для трансляции сигналов. Простой усилитель мобильной связи можно соорудить собственноручно. Внешняя антенна получает/отправляет импульс на базу, а внутренний элемент увеличивает покрытие в здании.

Уличный ретранслятор монтируется на крыше, отвечает за обработку сети на больших территориях. От основного передатчика через антенну сигнал по проводам поступает к усилителю, улучшающему качество покрытия там, где оно отсутствовало.

https://youtube.com/watch?v=J8fjoB_vHw8

Разновидности GSM антенн

Много писали об антеннах для WiFi, читатели догадались: диапазоны очень похожи… просто берите чертежи, переносите на другие частоты, везде указаны размеры применительно к длине волны. Транспонируйте эскизы пропорционально. Порядок действий указан выше. В сети легко найти так называемую антенну Харченко (биквадрат), представляющую собой пару рамок с одной общей точкой. Приводили более продвинутые варианты решения, отличающиеся большим усилением.

У читателей появится выбор того, какая выносная GSM антенна будет изготовлена. Биквадратная конструкция Харченко выполняется радиолюбителями из полосок шириной 10 мм, стороной квадрата по центру 80 мм. Не проверяли размеры, габариты определены длиной волны, используемой стандартом GSM. Для 900, 1800 МГц разница составит два раза. Скрупулезно проверяйте размеры чертежей. Рамка должна быть пропорциональна четверти длины волны. Формула известна из курса физики, приводить четыре рисунка, отличающихся мелкими деталями, нет смысла. Нужно понять: внешняя GSM антенна сходна строением с WiFi, полагаем, любую из раздела можно перенести сюда. Разница ограничена частотой, модуляцией. Первая не влияет на прием, вторая определяет размеры GSM антенны.

При использовании удлинителя старайтесь разместить усилитель поближе к точке монтажа. Шумы провода сильно снижают чувствительность устройства.

Сейчас невозможно себе представить жизнь без мобильного телефона, но в некоторых случаях он становится бесполезен. Нет связи или очень слабый сигнал бывает в подвальных помещениях, в автомобилях, в местности, далеко расположенной от ретрансляционной антенны или в городе, где много высотных зданий, гасящих сигнал. В этих случаях можно воспользоваться готовым дополнительным устройством или узнать, как сделать и подключить антенну к мобильному телефону своими руками.

Прежде чем заняться поиском и реконструкцией внешних антенн для мобильного устройства необходимо понять, как устроен современный сотовый аппарат. А он представляет собой маленькую радиостанцию, работающую на разных частотах, определяемых сотовым оператором. Так, в соотношении «передача — приём»: базовая станция (BS) — телефон (MS) работает на 935,2–959,8 МГц, а телефон (MS) — базовая станция (BS) — на 890,2–914,8 МГц. Отношение канала от BS к MS называется Down Link, а MS к BS — Up Link.

Любые провайдеры ограничивают дальность связи мобильного телефона от базовой станции на расстоянии до 35 км. При этой конфигурации количество разговорных каналов достигает 8 и является стандартным режимом, используемым в городской зоне. Тогда как GSM предусматривает нестандартную конфигурацию с дальностью связи 70–100 км (Extended Cell), но при этом каналов становится меньше — максимум 3. Последний режим обычно используется в прибрежной зоне покрытия.

Усилитель сотовой связи своими руками

Для изготовления простейшей антенны, чтобы усилить сигнал сотовой связи, потребуется:

  • Небольшой кусок медной проволоки, длиной 30-40 см;
  • Коаксиальный кабель для подключения антенны снаружи. Чем меньше длина кабеля, тем меньше будет потеря сигнала;
  • Кусок фанеры;
  • Крепёжные элементы (болты или саморезы);
  • Изолента.

Наружная антенна для усиления сотовой связи изготавливается из куска проволоки, которую сгибают в виде ромба. Медь хорошо паяется, поэтому концы ромба спаивают вместе. В центре антенны, как на картинках, мягким припоем присоединяются зачищенные концы коаксиального кабеля.

После этого собранная антенна устанавливается на крыше, и направляется в сторону вышки, ближайшего оператора сотовой связи. К телефону, кабель подключается через специальный разъем или переходник, к сожалению, большинство современных гаджетов его не имеют. Поэтому данный вариант усиления сотовой связи подходит далеко не всем.

Практически, таким же образом, можно улучшить и качество Wi-Fi сигнала. Переносная антенна собирается для модема, который имеет нужные разъёмы для подключения коаксиального кабеля от наружной антенны.

Похожие записи:

Платы балансировки литиевого аккумулятора: назначение и схема плат защиты li ion аккумуляторов Как приготовить целебную талую воду. инструкция в простых шагах Какие огнетушители можно применять для тушения электрооборудования и электрических сетей? Импульсный стабилизатор напряжения с триггером шмитта и шим Галогеновые лампы для дома g9, camelion, osram Компаратор. описание и применение. часть 1
