Соединение проводов в распределительной коробке — пошаговая инструкция!

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

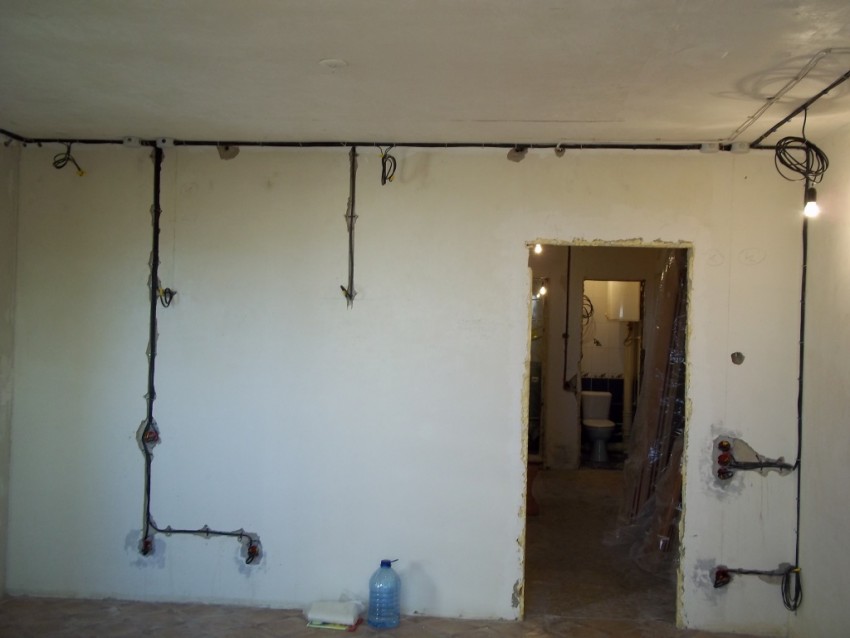

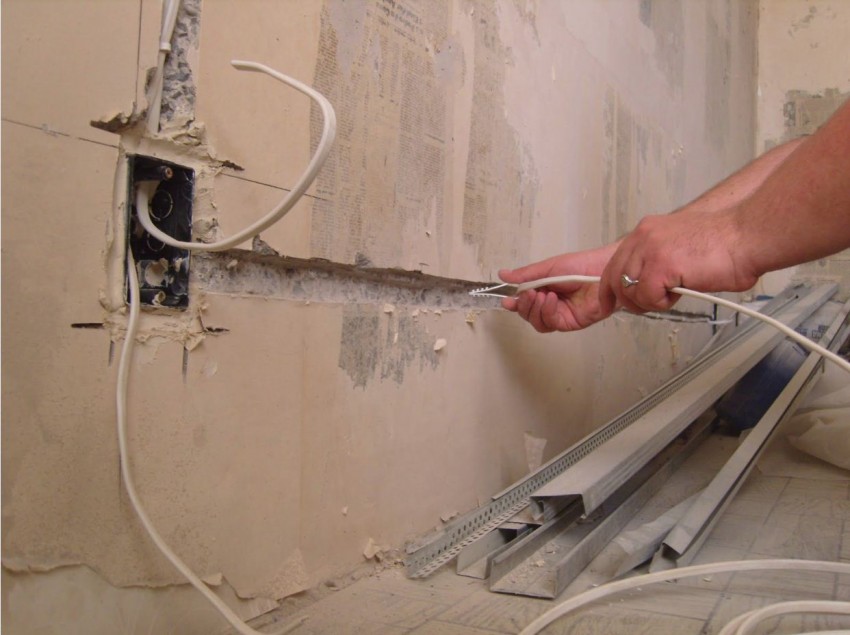

Разводка проводов своими руками

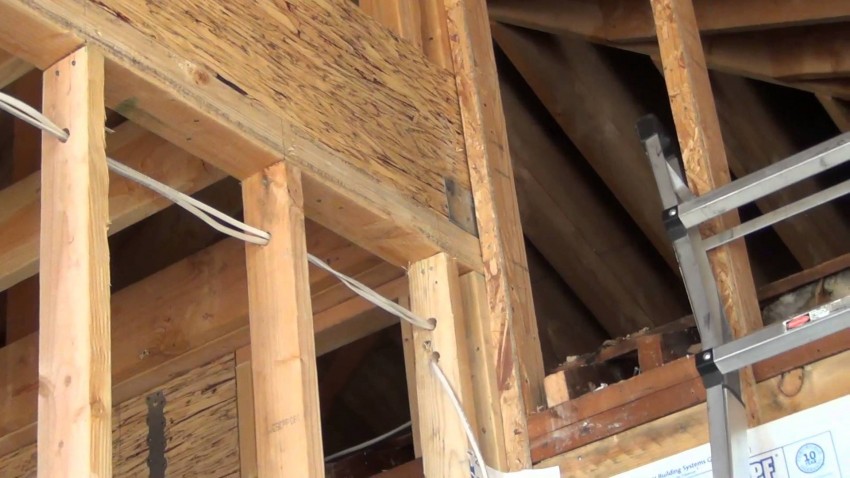

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. С помощью колодок с пружинами

Надежный контакт обеспечивается за счет пружины

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Правила создания схемы

Способ подключения гаража к электроснабжению будет зависеть от его месторасположения. В кооперативных гаражах к каждому боксу подведено электропитание. В такой ситуации владелец гаража самостоятельно разрабатывает схему электропроводки с учетом предельно допустимой мощности. Например, мощности 10А хватит только на то, чтобы пользоваться электрическим освещением и включать маломощные электроприборы. Мощность 16А позволит пользоваться приборами помощнее: например, бытовой электросваркой. А мощность 25А не предполагает каких-либо ограничений, и владелец гаража сможет использовать любой требуемый аппарат, работающий от сети.

Гаражи, располагающиеся на территории частного дома, обычно подключаются к электросети через общие автоматы. Зная, какое количество электроприборов потребляет электроэнергию в доме, можно будет рассчитать мощность электрооборудования, которое планируется подключать в гаражном помещении. Если планируется организовать свою домашнюю автомастерскую, то лучше подключить отдельную линию на 220В или 380В.

Схема проводки в гараже составляется с учетом того, какими электроприборами предстоит пользоваться в процессе эксплуатации помещения. Необходимо учитывать, какое количество лампочек будет гореть, и где они будут располагаться. Если гараж будет использоваться только для стоянки авто, то розеток и светильников лучше сделать по минимуму.

Нужно будет позаботиться о том, чтобы включить в схему устройство защитного отключения, которое предотвратит поражение током владельца помещения. Здесь необходимо учитывать ток нагрузки линии электропроводки, чтобы прибор смог сработать, когда это потребуется. Также нужно позаботиться о приобретении автоматических выключателей. Чтобы каждая линия была подключена автономно, нужно учитывать общую мощность подключаемых приборов и верно рассчитать сечение провода.

Простая схема включает в себя спаренные автоматические выключатели, одну или две розетки и несколько лампочек, которые управляются одноклавишным выключателем, то есть освещение будет регулироваться только им, и свет будет гореть везде сразу. Одна розетка также будет включена в цепь с лампочками, а другая — подключена к автомату. Таким образом, уходя из гаража, владелец будет уверен, что выключил свет и питание в розетках.

Схема электропроводки гаража со смотровой ямой будет несколько сложнее. В неё будут входить две группы освещения, две группы розеток, один электрический щит с вводным автоматом, УЗО и несколькими автоматическими выключателями.

Владелец гаража должен определиться с точкой ввода внешнего силового кабеля и местом установки щитка. При составлении схемы нужно учитывать, где будут располагаться светильники, розетки. Линии проводки должны прокладываться только в вертикальном или горизонтальном направлениях: переход из одного направления в другое осуществляется только под прямым углом.

Также необходимо обратить внимание на следующее:

• Расстояние горизонтальных участков проводки от пола или потолка до углов гаража, проемов окон или дверей должно составлять не менее 15 см. То же самое касается и отопительных приборов.
• Чтобы правильно рассчитать количество розеток, нужно помнить, что одна розетка рассчитывается на 6 квадратных метров. Розетки должны располагаться над полом на высоте 50-60 см.
• Выключатели должны монтироваться на некотором расстоянии от дверных и оконных проемов и располагаться на высоте 1,5м от пола.
• В смотровой яме розетки и выключатели для лампочек не устанавливаются.

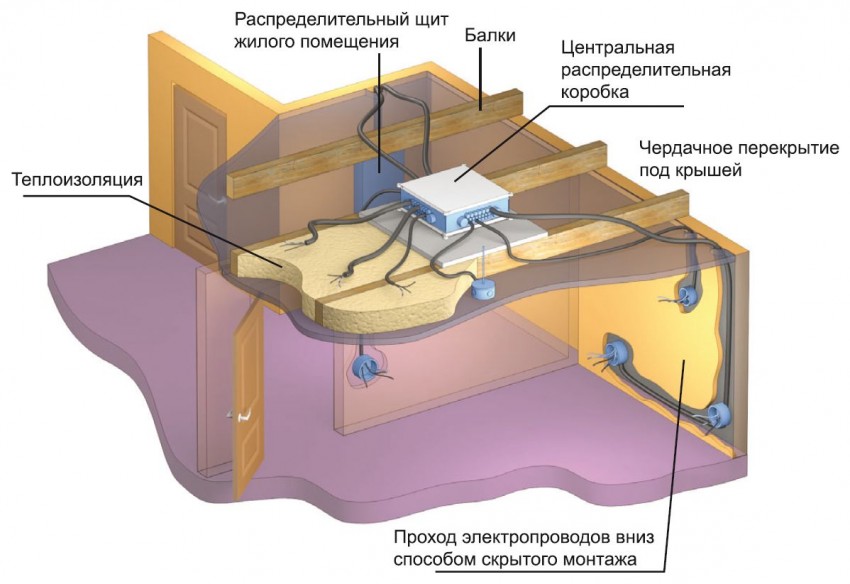

Пути прокладки проводов и кабелей

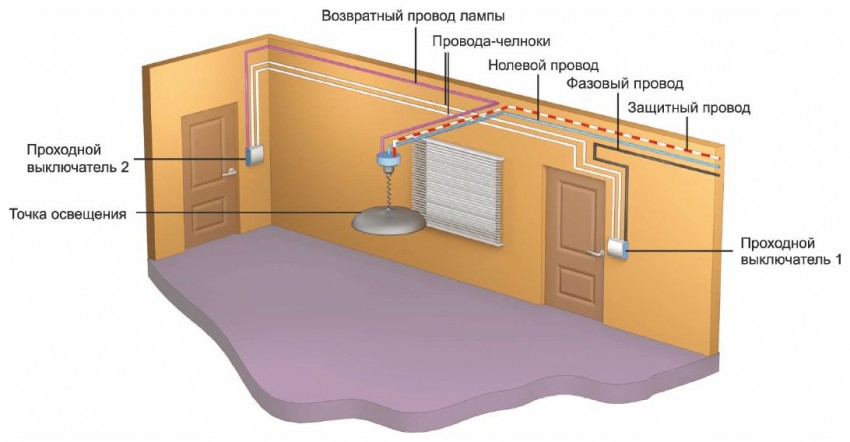

Вот, наша монтажная схема электропроводки обретает определенные очертания. На схеме уже имеются разметки осветительных приборов, розеток и выключателей, теперь лишь необходимо развести и соединить все эти элементы электрокабелем или проводкой.

Данный этап является наиболее важным в процессе разводки кабелей в помещении, именно от этого во многом зависит работоспособность электросети в помещении.

Следует отметить, что развод сети рекомендуется делать по наиболее коротким путям, это необходимо делать для экономии проводов.

Разводка самих проводов может иметь два варианта. Первый это когда все провода укладываются по настенным штробам внутри стен, а второй вариант это когда кабель укладывается в специальный короб, который монтируется снаружи стены.

Так же необходимо установить и разветвительные коробки, которые распределяют провода по комнате. Если, в помещении есть необходимость провести заземление, то в этом случае необходимо использовать провода на три жилы.

Очень важное и большое значение имеет запитка электроснабжения в помещении, которая в основном выполняется двумя видами проводов. Первый это силовой кабель способный выдерживать высокие напряжения в электросети, а второй стандартный кабель, который можно использовать для освещения. Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками

Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике

Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками. Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике.

Также в статье имеются различные фото схемы электропроводки, которые помогут разобраться любому желающему на каждом этапе работы.

Поэтому, определенных трудностей при составлении схемы электропроводки быть не должно. При четком и правильном соблюдении всех рекомендаций у вас все получится!

Определение силы тока

Планируя электропроводку, надо прежде всего рассчитать силу тока в сети. Если станет известен показатель нагрузки, без проблем получится выбрать автомат и кабель нужного сечения.

Нагрузка считается по формуле:

I ст = суммарная мощность бытовых приборов (Вт): на сетевое напряжение (В).

Пример: На кухне есть 8 ламп, по 60 Вт каждая. Плюс электрический чайник, потребляющий 1600 Вт, и духовка, расходующая 1200 Вт. Холодильник «берет» еще 350 Вт. Напряжение в сети стандартное — 220 В.

Посчитаем электропотребление в помещении: ((8*60) +1600+350+1200)/220=16,5 А.

Важно: стандартное потребление для любого дома не должно выходить за показатель в 25 Ампер

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

• по схеме электропроводки – наиболее точный;
• по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

• провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
• кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34 «… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Ключевые правила прокладки электропроводки

Перед тем, как сделать проводку своими руками рекомендуется детально изучить Правила устройств электроустановок (ПУЭ).

Прокладку проводки следует выполнять, в соответствии с такими требованиями:

• необходимо обеспечить быстрый доступ к приборам учета, распределительным коробкам, розеточным группам и выключателям;
• при открытии двери не должен закрываться доступ к составляющим схемы;
• количество розеток определяется исходя из индивидуальных потребностей;
• нельзя монтировать выключатели и розетки слишком низко;
• подводка кабеля всегда выполняется сверху;
• розетки монтируют в 50-80 см от пола. Нельзя монтировать розетки рядом с радиаторами отопления и трубами;
• прокладка кабелей выполняется только под прямым углом, без диагональных и прочих изгибов;
• провода не должны находиться рядом с карнизом во избежание повреждения при его монтаже;
• нельзя допускать соприкосновения проводки с металлическими конструкциями;
• кабели разводятся в специальных коробах или гофрах.

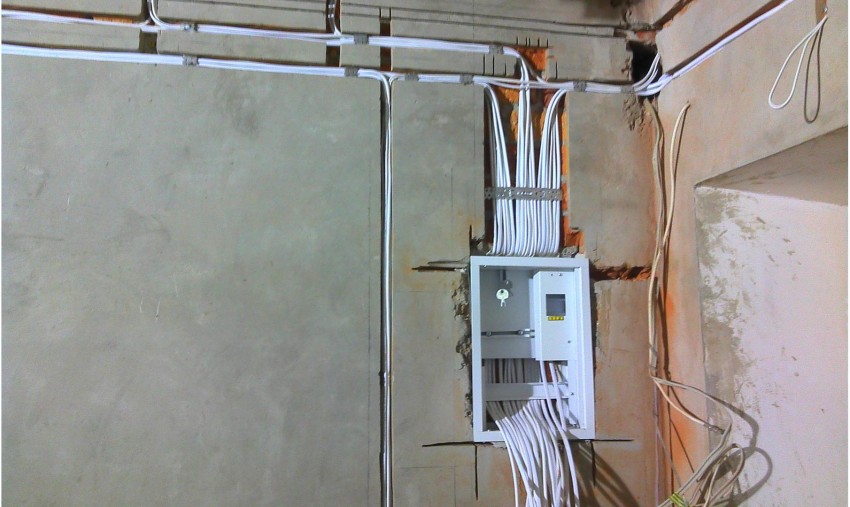

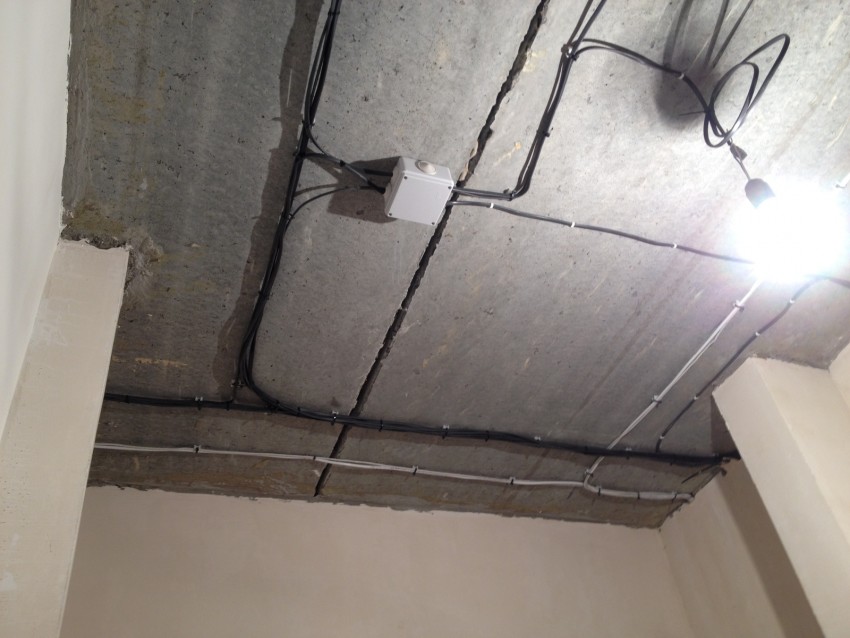

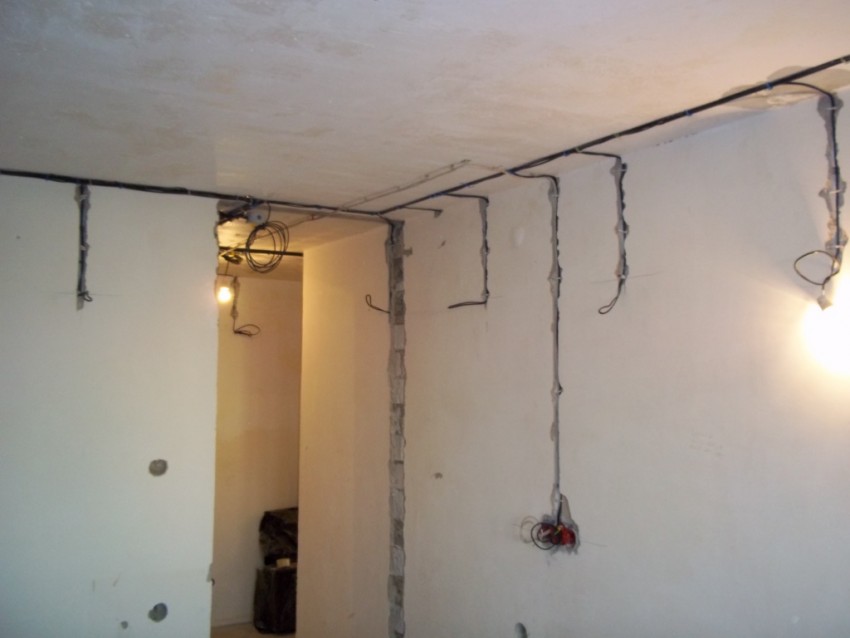

Фото проводки своими руками

https://youtube.com/watch?v=NfxPFuSzTg0

https://youtube.com/watch?v=NwjwEpIGdkA

Также рекомендуем просмотреть:

• Монтаж сайдинга своими руками
• Теплый пол своими руками
• Баня своими руками
• Наливной пол своими руками
• Декоративная шпаклевка своими руками
• Установка унитаза своими руками
• Столбы для забора своими руками
• Натяжной потолок своими руками
• Подсветка потолка своими руками
• Утепление лоджии своими руками
• Перегородка своими руками
• Деревянный пол своими руками
• Откосы своими руками
• Как сделать краску своими руками
• Кладка кирпича своими руками
• Декоративная штукатурка своими руками
• Забор из профнастила своими руками
• Камин своими руками
• Утепление дома своими руками и основные способы теплоизоляции
• Забор из сетки
• Установка пластиковых окон своими руками
• Внутренняя отделка своими руками
• Забор своими руками
• Как сделать балкон своими руками
• Печь своими руками
• Дверь своими руками
• Беседка своими руками
• Залить бетон своими руками
• Опалубка своими руками
• Жидкие обои своими руками
• Стяжка пола своими руками
• Фундамент своими руками
• Каркасный дом своими руками
• Прихожая своими руками
• Вентиляция своими руками
• Поклейка обоев своими руками
• Бетонное кольцо своими руками
• Крыша своими руками
• Укладка ламината своими руками
• Лестница на второй этаж своими руками
• Отмостка своими руками
• Ремонт ванной комнаты своими руками
• Поликарбонат своими руками
• Установка дверей своими руками
• Гипсокартон своими руками
• Арка своими руками
• Обшить вагонкой своими руками
• Проект дома своими руками
• Ворота своими руками
• Душевая кабина своими руками
• Укладка плитки своими руками

Подготовительные работы

Перед началом укладки проводки нужно составить план процесса. На подготовительном этапе:

• очищают помещение;
• удаляют облицовочные материалы;
• оценивают состояние имеющейся проводки;
• рассчитывают предполагаемую нагрузку на сеть;
• составляют схему электропроводки;
• рассчитывают нужное количество материалов.

Проверка старой проводки

На первом этапе определяют, в каком состоянии находятся имеющиеся в кухне кабели. В домах прокладывают 1- или 3-фазные сети. Необходимо уточнить это. Затем проверяют присутствие заземляющего контура. При наличии 3-жильного кабеля он имеется. Это же относится к многоквартирным домам, построенным после 1997 г. Также замеряют сечение жил провода. Значение учитывают при вычислении допустимой нагрузки.

Расчет суммарной токовой нагрузки

На этом этапе составляют список всех приборов, которые будут использоваться в кухне. С учетом содержащихся в технических паспортах данных можно сделать расчет суммарной мощности устройств. Полученное число является предполагаемой нагрузкой на проводку. К значению добавляют небольшой запас, что исключает возникновение аварийных ситуаций.

Расчет количества проводов

Существует 2 способа вычисления требуемой длины кабелей. Можно выполнить замеры в соответствии со схемой разводки. Учитывают углы, ниши, выступы, места расположения розеток и выключателей. К полученному значению добавляют 15%.

Подбор сечения кабеля

Расчет этого параметра основывается на информации, полученной при вычислении суммарной нагрузки на сеть. Сечение выбирают с помощью специальных таблиц. К указанному значению прибавляют 10%. Возможно использование кабелей с медными или алюминиевыми жилами. Первые считаются более надежными, однако из-за высокой стоимости применяются реже.

Инструменты и материалы

Помимо кабелей, для формирования электросети потребуются:

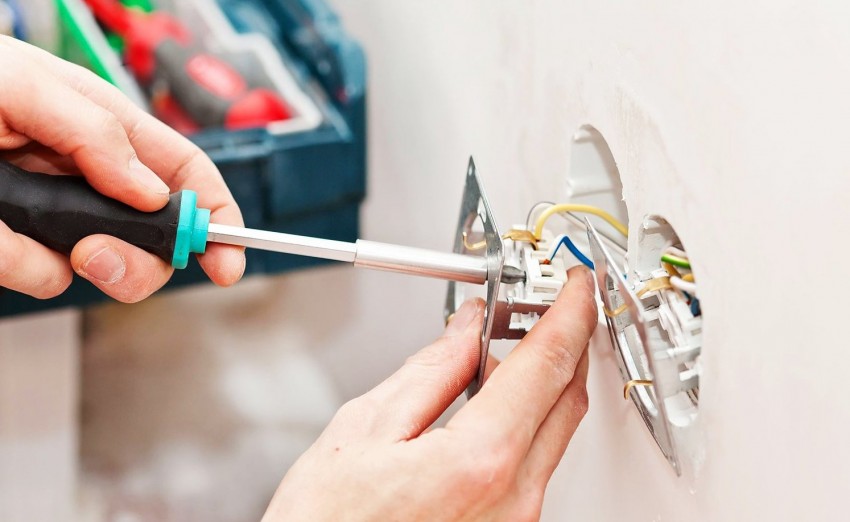

1. Розетки с заземлением. Для подключения мощных приборов используют элементы с номинальным током 32 А. Для питания более слабых устройств подходят розетки на 16 А. Мощные потребители подключаются через одиночные элементы.
2. Выключатели, к выбору которых особые требования не предъявляются. Предпочтение отдают изделиям с гладкими клавишами без рельефа или узоров.

Перед началом работы подготавливают такие инструменты:

• штраборез (при скрытом монтаже кабелей);
• перфоратор;
• вольтметр;
• паяльник;
• пассатижи;
• отвертки с разными насадками;
• молоток.

Чертеж схемы электропроводки

На заключительном этапе на бумаге отмечают места пролегания проводов, расположения выключателей и розеток. При этом учитывают рекомендуемую высоту элементов. Для построения схемы можно использовать специальную программу.

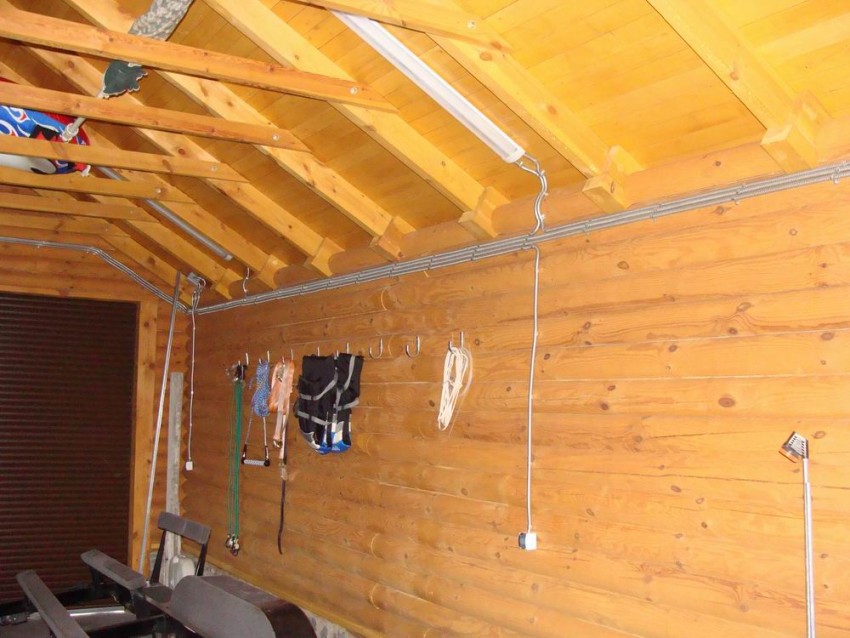

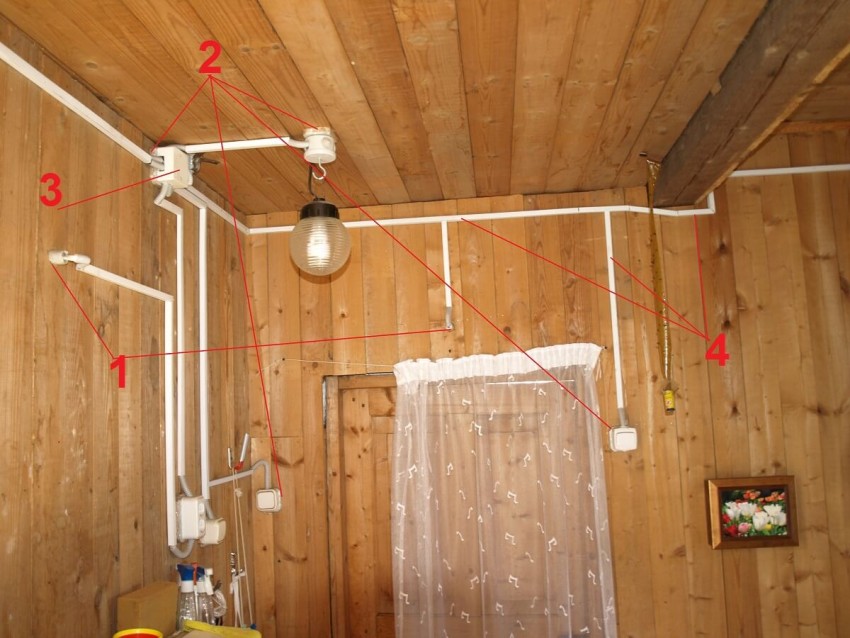

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов – ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
3. Выключатели и розетки – только накладные, наружные.
4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

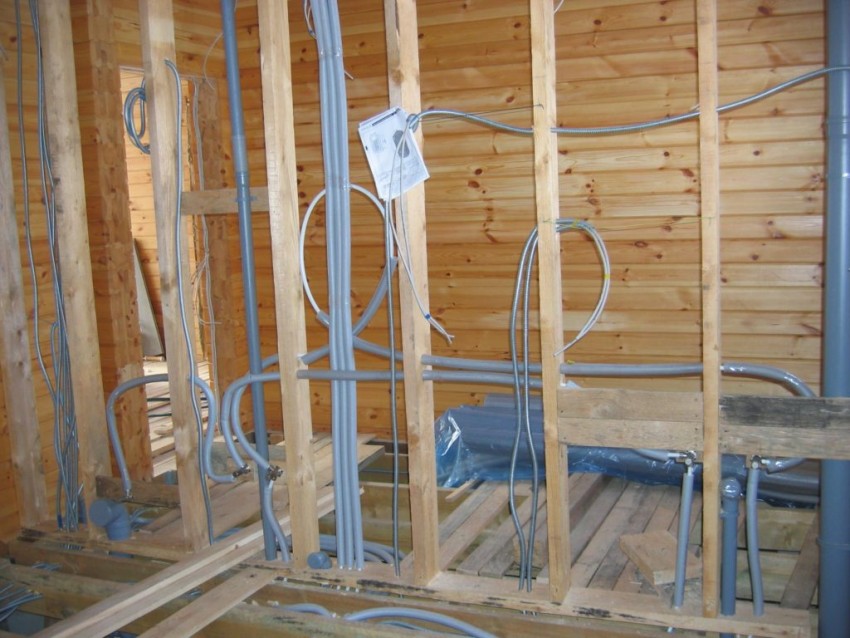

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм – для розеток;
• от 6 мм² – для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм – для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

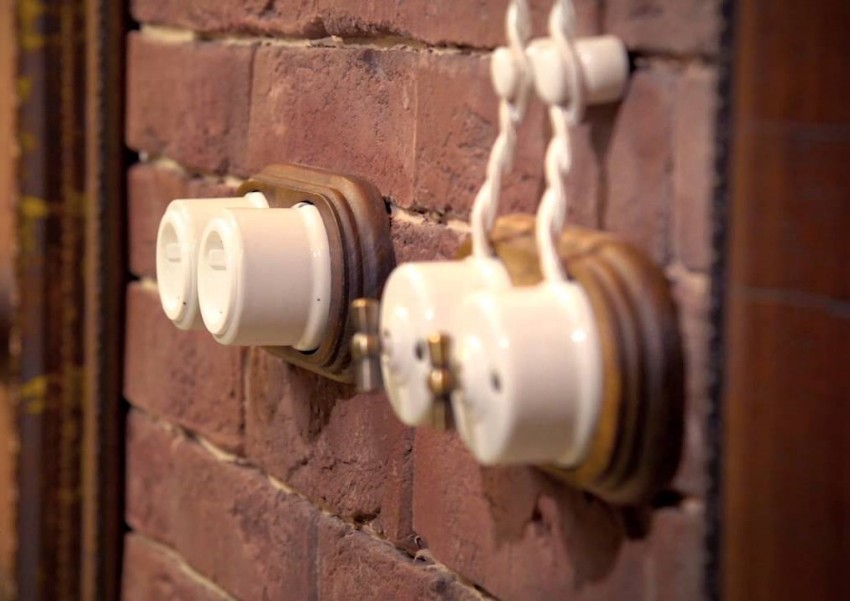

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке. В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.

Дополнительная информация о монтаже проводки открытым способом приведена в статье – Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Штробление стен в панельном доме

В таких зданиях все стены, потолки и полы имеют повышенную прочность. Преимуществом таких поверхностей является то, что они ровные. Штробить их не желательно. Такая разводка электрики в квартире занимает много времени, от нее много пыли и шума. Если платинируется установить подвесные потолки, то идеальным вариантом будет сделать разводку открытым методом. При этом кабеля следует проводить под потолком с использованием гофрорукава или монтажного короба. Подвесной потолок должен полностью скрыть электропровода.

При утеплении стен изнутри материал можно использовать для того, чтобы скрыть проводку. Выполнять разводку можно, только если стены не промерзают при низких температурах и на них не образуется конденсат. Провода прокладывают на уровне пола, потолка, в панельных швах. В продаже имеются специальные плинтусы как для пола, так и для потолка. В них есть полости, предназначенные для прокладки кабелей. Для того чтобы установить розетки и выключатели стены придется штробить.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

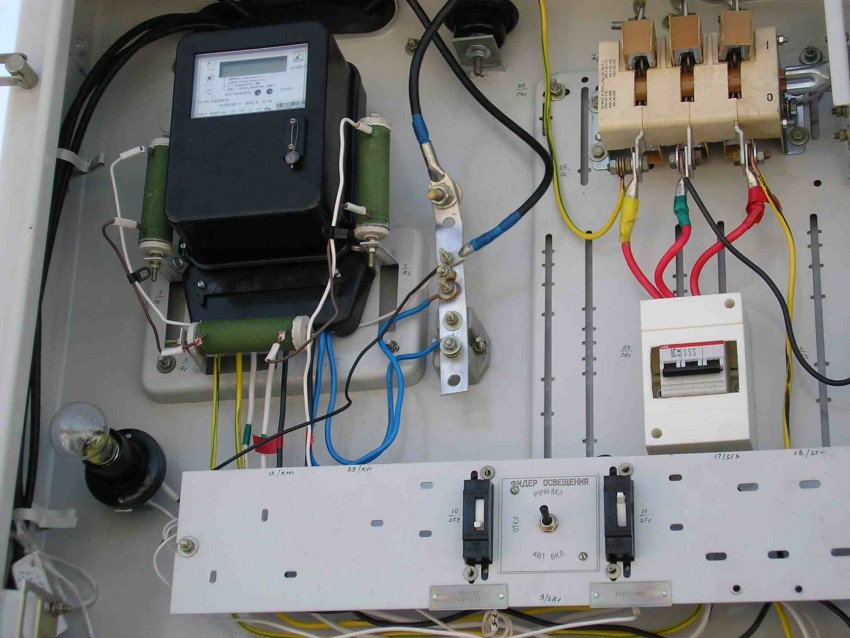

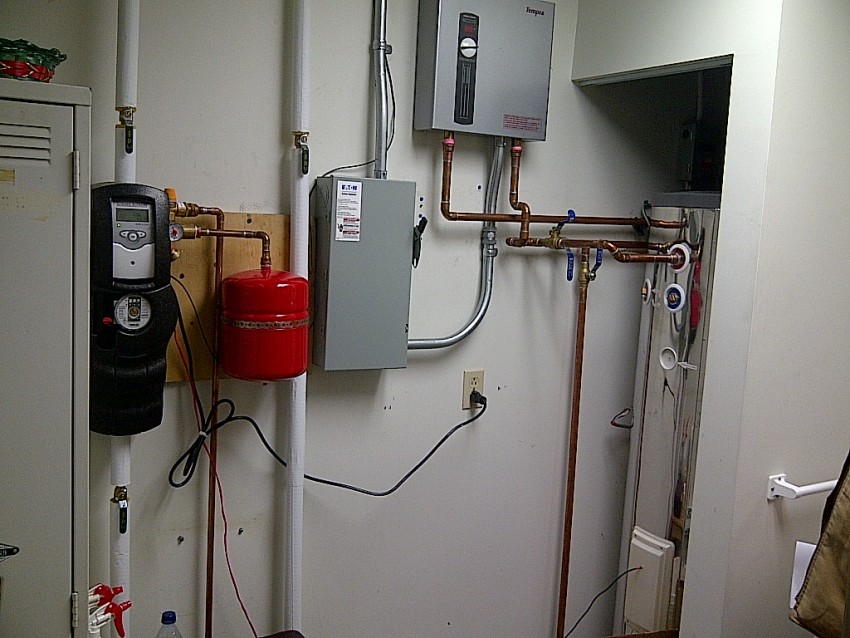

Правила монтажа электрощита

Обычно электрощит устанавливают на входе в дом. Он бывает двух видов – внутренний и наружный. Размеры щита выбирают исходя из количества групп автоматов, электросчетчика, УЗО. Также необходимо оставить несколько групп в качестве резервных.

Электрощит следует надежно защитить от повреждений. Кроме того, он должен быть недоступен для детей.

Электрощит следует выбирать на основании следующих требований:

• каждый электрощит обязан быть оснащен техническим паспортом. В нем следует указать тип изделия, номинальный ток, способы установки;
• электрощит должен быть покрашен негорючей краской. На его корпусе нанесены соответствующие знаки опасности и напряжение сети;
• корпус электрощита предусмотрен быть заземлен, дверцы имеют специальные ушки для установки пломб.

Перед установкой электрощита следует убедиться, что все потребители дома смогут быть запитаны с этого места. Зная, как сделать разводку электропроводки в доме кратчайшим путем, можно значительно сэкономить на длине проводов. Правила разводки проводов должны соответствовать требованиям пуэ. Например, разводка электропроводки на кухне производится особым способом, так как относиться к помещениям повышенной влажности.

Популярные виды электрощитов

Разводка групп в электрощите

Прежде чем узнать, как развести электропроводку в щите, следует определиться по каким параметрам будет осуществляться разделение групп. Группировка потребителем может быть по этажам, комнатам, идентичным устройствам. Выбор группировки зависит от площади дома и количества потребителей.

Обычно после вводного автомата следуют группы, которые отвечают за конкретные помещения. За ними ниже расположены следующие группы конкретных потребителей. Распределение групп должно выглядеть логично в электрощите, чтобы можно было быстро разобраться со всей структурой.

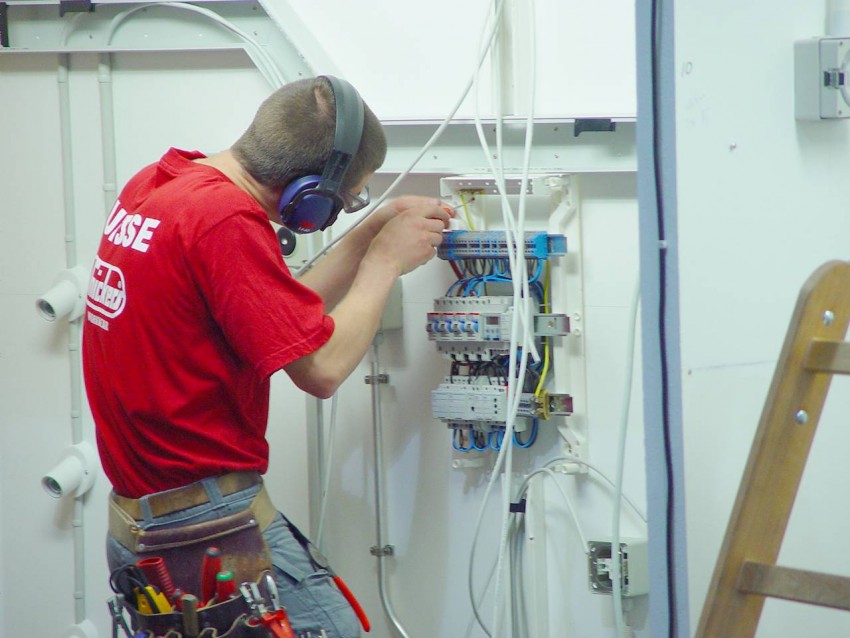

Узнайте процесс монтажа электрощита от профессионального электромонтера

https://youtube.com/watch?v=F2N2chy0DC4

Похожие записи:

Micro hdmi распиновка. распиновка hdmi разъема и кабеля в картинках Электрическая схема ваз 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс» Как найти фазу и ноль разными способами Проверка высоковольтного трансформатора микроволновки мультиметром и другими приборами Российские электрические розетки против американских розеток Стандарты маркировки резисторов по сопротивлению и мощности: описание и расшифровка
