Показания счётчика электроэнергии: как снять данные и рассчитать оплату

Электронные

Данный тип бытовых электросчетчиков является хоть и более дорогостоящим, нежели индукционные, но, при этом, такие аппараты выгоднее в использовании. Они обладают более высоким классом точности, а также могут работать в режиме многотарифности.

Работают такие электронные электросчётчики, преобразовывая поступающий от датчиков тока обычный аналоговый сигнал непосредственно в цифровой код, который полностью равнозначен используемой мощности. Дальше код в системе направляется в специальный микроконтроллер, где он проходит расшифровку.

Последний этап движения – это экран дисплея, на котором уже и отображается, сколько используется сейчас электроэнергии и общий расход.

Важно знать: после измерения мощности, данный вид счетчиков в автоматическом режиме рассчитывает все показатели, учитывая коэффициент трансформации.

Устройство электросчетчика. Для увеличения нажмите)

Основной элемент в таких счетчиках — микроконтроллер.

Как раз в его функции входит не только расшифровка сигнала, но и расчет потребляемой энергии в данный момент.

Он также преобразует информацию для вывода на дисплей.

Такой электросчетчик представляет собой корпус, в котором находится трансформатор тока, а также специальные модули, необходимые для преобразования сигнала.

Если же говорить более детально, то он состоит из:

• дисплея, на который выводится все информация;
• источника переменного напряжения;
• главной детали в виде микроконтроллера, о котором упоминалось выше;
• преобразователя;
• супервизора;
• чипа для хранения данных;
• специального телеметрического выхода, который необходим для принятия сигнала об уровне электропотребления;
• часов, для отображения текущего времени;
• оптического порта, который необходим для считывания показаний счетчика, а также для его программирования.

Возможно, Вам будет также интересна статья о двухтарифных счетчиках электроэнергии.

Статью о том, когда и как проверять электросчетчик, читайте здесь.

Этапы установки электрических счетчиков

Процедура установки электросчетчика в Санкт-Петербурге и Ленинградской области регулируется на законодательном уровне и весьма четко определяет порядок ваших действий.

Вас ожидают следующие процедуры:

1. Получение разрешения у компании-поставщика электроэнергии на монтаж нового счетчика.
2. Написание заявления на установку электросчетчика в одну из официально зарегистрированных организаций. Там же вам помогут подобрать оптимальный тип прибора.
3. Затем будет составлен договор на предоставление услуг, который нужно будет изучить и подписать.
4. При наличии старого счетчика осуществляется снятие пломб, показаний, демонтаж прибора. Также может потребоваться поверка электросчетчика .
5. Проведение монтажных работ.
6. Далее нужно опломбировать электросчетчик .
7. Получение технической документации о проведении работ и ввод прибора в эксплуатацию.

Сразу после проведения монтажа необходимо обратиться в Центр Стандартизации Метрологии (СПБ ЦСМ). Там вам предоставят образец заявления, которое нужно будет написать для регистрации прибора учета. Приложив копии своих документов, вы сможете внести электросчетчик в официальный реестр. И с этого момента оплата за электроэнергию будет осуществляться в соответствии с собранными показаниями, а не по среднему тарифу.

Для того чтобы установить новый электросчетчик в Санкт-Петербурге, необходимо иметь в наличии паспорт, документы, подтверждающие право собственности на недвижимость, где будут проводиться работы, а также акт об установке старого счетчика.

Плюсы и минусы

Любой 3-х фазный счетчик имеет преимущества и недостатки. К положительным качествам относят:

• возможность проводить коммутацию с мощным оборудованием;
• для монтажа требуются вводные кабеля не крупного сечения;
• нагрузка равномерно распределяется между несколькими фазами;
• домашняя сеть при разрыве одной из фаз выключается не полностью.

Трехфазные счетчики электроэнергии не лишены и недостатков:

• для установки такого требуется разрешение поставщика;
• повышенный риск аварийных ситуаций;
• повреждение бытовой техники при перепадах напряжения;
• большие габариты распределительного щитка.

Трехфазные счетчики электроэнергии одинаково эксплуатируются для маломощных и высоковольтных сетей.

Умные счетчики под увеличительным стеклом: разоблачим мифы и поговорим о фактах

Миф 1: Умные счетчики представляют угрозу для нашего здоровья

Хотя интеллектуальные счетчики имеют очень низкую выходную мощность и редко излучают радиоволны, есть люди, которые считают, что они опасны для нашего здоровья, вызывая головокружение, головные боли, проблемы с балансом и даже рак.

Это правда, что интеллектуальные счетчики используют радиочастотные волны для передачи информации о потреблении энергии. Однако уровень излучения составляет лишь крошечную долю от уровня радиоволн, который на самом деле в миллион раз ниже, чем уровни, признанные безопасными по международным стандартам, и намного ниже, чем у мобильных устройств, микроволновых печей и маршрутизаторов Wi-Fi. В заключение можно с уверенностью сказать, что умные счетчики не оказывают негативного влияния на здоровье.

Миф 2: Умные счетчики нарушают конфиденциальность клиентов

Вторая по величине проблема — нарушение конфиденциальности. Поскольку интеллектуальные счетчики могут предоставлять информацию о потреблении энергии в режиме реального времени, их теоретически можно использовать для анализа поведения жителей. Подробная информация о привычках потребления энергии может указывать на то, сколько человек живет в доме, когда они уезжают или остаются дома, какие типы приборов они используют и как часто.

Это правда, что датчики энергии собирают данные. Тем не менее, контроль над ними остается за потребителем. Пользователь может решить, как часто интеллектуальный счетчик отправляет данные поставщику энергии с установленным минимальным ежемесячным лимитом и могут ли данные использоваться в маркетинговых целях или передаваться третьим лицам.

Миф 3: Умные счетчики вызывают пожары и взрывы

Каждый умный счетчик должен пройти строгие испытания, благодаря которым их использование безопасно и эффективно и, конечно, не представляет угрозы сам по себе.

Интеллектуальные счетчики также помогают установщику выявлять проблемы безопасности в электрической системе, которые в противном случае было бы трудно диагностировать. В 2017 году установщики датчиков энергии сообщили о более чем 270 000 существующих проблем безопасности, также потенциально опасных для жизни, таких как неисправная проводка или бойлеры.

Возможно вам понравится Как выбрать хороший холодильник по качеству, цене и надёжности: 10 советов для чайников

Миф 4: Умные счетчики открыты для хакерских атак

Система интеллектуальных счетчиков — это безопасная система. В отличие от других бытовых приборов, большинство интеллектуальных счетчиков не используют Интернет для передачи показаний счетчиков. Данные передаются по независимой защищенной сети, созданной специально для этой системы. Если они уже используют Интернет для передачи данных, в этом процессе задействованы передовые асимметричные криптографические решения. Таким образом, данные о клиентах доступны только поставщику энергии или владельцу дома. В любом случае угроза, исходящая от потенциальной хакерской атаки, устранена.

Также обратите внимание, что данные, хранящиеся в интеллектуальном счетчике, относятся только к потреблению газа и электроэнергии и информации о тарифах. Никакие личные данные в системе не хранятся

Миф 5: Умные счетчики увеличивают счета за электроэнергию

Интеллектуальные датчики устанавливаются владельцами сетей, а стоимость внедрения включается в счет за электроэнергию так же, как установка, мониторинг и обслуживание традиционных счетчиков. Хотя первоначальные инвестиции в модернизацию инфраструктуры должны быть сделаны, анализ затрат и результатов показывает, что датчики энергии обеспечат экономию, намного превышающую первоначальную стоимость.

Сеть аналоговых счетчиков устарела и дороги в обслуживании. Переход на интеллектуальные счетчики означает большую эффективность в долгосрочной перспективе, что приведет к созданию новых динамических тарифов и индивидуальных планов, адаптированных к потреблению энергии отдельными клиентами.

Виды приборов

При этом различают несколько вариантов счетчиков.

Они делятся:

• по принципу подключения – на приборы прямого и трансформаторного включения;
• по измеряемым величинам – на однофазные и трехфазные;
• по конструкции – на механические, электронные и гибридные;
• по количеству тарифов – на одно- и многотарифные.

В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.

Стоит отметить: существуют также гибридные счетчики, имеющие цифровой интерфейс и механическое вычислительное устройство, но, судя по отзывам, применяются они крайне редко.

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

• модульным корпусом;
• измерительным токовым конвертером;
• винтовыми клеммами;
• светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

• частоты напряжения в сети;
• активной мощности электролинии;
• показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

• шпунт;
• память энергонезависимого типа;
• интерфейсы связи;
• пользовательское перепрограммирование;
• вывод данных за нужный период времени;
• снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Электрическая схема подключения электрического однофазного счетчика

На чертеже изображена электрическая схема щитка и квартирой электропроводки. Электрический счетчик обычно устанавливается в электрическом щитке вместе с автоматическими выключателями и УЗО.

На однофазный счетчик электрическая энергия подается из электросети через щиток, установленный в подъезде дома. В щитке на каждую квартиру устанавливается отдельный автоматический выключатель и с него провода идут непосредственно на счетчик. Один провод называется фазой, второй – нулем, а третий – заземлением.

В квартирах и домах старой постройки электропроводка прокладывалась без заземляющего провода. Он непосредственно в работе электропроводки участие не принимает и предназначен исключительно для повышения безопасности при эксплуатации электроприборов.

Согласно ГОСТ Р 52320-2005 на корпусе счетчика рядом с клеммами для подключения проводов обязательно должна быть нанесена схема его подключения. На фотографии это табличка желтого цвета.

Согласно правил фазный провод L, идущий от электросети, подключается к первому (левому на фотографии) зажиму клеммы. А со второго подается в бытовую электропроводку. Третий и четвертый контакты клеммы соединены внутри счетчика между собой и предназначены для подключения нулевого провода N.

Трехфазный счетчик подключается по такому же принципу. На первый контакт подается фаза А, а со второго – снимается. На третий подается фаза В, а с четвертого выходит. На пятый подается фаза С, а с шестого снимается. Нулевой провод N подается и снимается соответственно с седьмого и восьмого контакта.

Внимание! Перед работой по замене или установке счетчика необходимо отключить подачу на него напряжения отключением автоматического выключателя в распределительном щитке на лестничной площадке и проверить отсутствие фазы на подводящих проводах с помощью индикатора фазы

Особенности двухтарифного аппарата

Очевидно, что в ночное время потребление тока заметно меньше, чем днем. По этой причине во многих странах, в том числе и России, тарифы на ночное потребление заметно ниже, чем на дневное потребление. Чтобы получить возможность экономить на электричестве, некоторые пользователи устанавливают в дом двухтарифные счетчики. Многих интересует, как работает двухтарифный счетчик электроэнергии. Разберемся!

На самом деле принцип работы таких аппаратов ничем не отличается от обычных устройств. Главное и единственное отличие – такие приборы учитывают дневное и ночное потребление тока. Так, большинство моделей снабжаются встроенной памятью, в которой фиксируется точное количество тока, потребляемое за определенное время суток. Именно по этим показаниям за день и ночь начисляется оплата за пользование электрической энергией. При правильном пользовании электричеством можно хорошо экономить.

Устройство и принцип работы электрического счетчика

В этой статье мы вам расскажем устройство и принцип работы электрического счетчика, чтобы вам было проще воспринимать всю информацию, мы для вас подготовили основные схемы и изображения. С помощью них вы сможете узнать, из чего состоит электрический считчик, как он работает.

• Индукционные.
• Электронное.

Устройство индукционного счетчика

Индукционный счетчик состоит из двух основных электромагнитов, они расположены между собой под острым углом в 90 градусов напротив друг друга. В магнитном поле находиться алюминиевый диск, именно он и показывает нам расход энергии.

Чтобы включить счетчик в цепь, необходимо его токовую обмотку соединить со всеми электроприемниками последовательно. Обмотка напряжения подключается параллельно.

Во время прохождения электрического тока по обмоткам индукционного счетчика в сердечниках возникают переменные магнитные потоки, оно пронизывают алюминиевый диск и индуцируют в нем так называемые вихревые токи.

Будет интересно узнать, какой счетчик лучше поставить в доме.

Следующим образом выглядит схема устройства электрического счетчика.

Сделаем небольшую расшифровку:

1. Обмотки тока.
2. Обмотки напряжения.
3. Механизм червячный.
4. Механизм счетный.
5. Диск из алюминия.
6. Магнит, который притормаживает работу диска.

Схему выше мы с вами уже рассмотрели, теперь посмотрите, как выглядит электрический счетчик в разрезе (вживую).

Если потребляемая электроэнергия большая, тогда используются трехфазные индукционные счетчики, принцип их работы схожий с однофазным. Смотрите видео, как устроен электрический счетчик.

Критерии выбора

Есть несколько параметров, учитывая которые подбирают подходящее устройство:

• число тарифов. Популярны многотарифные модели, учитывающие потребление света в зависимости от времени суток и загруженности электросетей. В двухтарифных устройствах разделение только на день и ночь. У однотарифного счетчика фиксированная оплата за кВт/ч. Подходящая модель подбирается с учетом образа жизни. Если, например, часто приходится пользоваться бытовыми электроприборами ночью, то, чтобы не переплачивать за свет, лучше взять многотарифный счетчик;
• класс точности. Этот параметр — погрешность показаний, на основе которых оценивают расход электроэнергии. При большой погрешности слабые токи не фиксируются устройством (аналогия с капающей из крана водой), что не любят службы, поставляющие энергоноситель. Поэтому к современным моделям выдвигают требование, чтобы их класс точности был на уровне 2.0. Брать модель с большим показателем нет смысла, так как расход электроэнергии только повыситься;

Сложности выбора

токовая нагрузка. Чтобы разобраться с этим критерием, необходимо замерить значение тока на вводе в квартиру (при помощи токовых клещей. Другой способ — определить токовую нагрузку по сечению жил проводников. Есть еще один вариант — подсчитывается суммарная мощность бытовых приборов в доме с запасом (возможно, в будущем подключатся другие потребители). Если получилась цифра в 10 кВт, то хватит счетчика на 60 Ампер. Если больше, то понадобится устройство на 80 или 100 А.

Обратите внимание! Чтобы подключить электросчетчик на 100 А, необходимо получить специальное разрешение от компании-поставщика энергии

Законодательство об умных счетчиках учета электроэнергии

19 декабря 2018 года в Госдуме в третьем чтении приняли закон об «умных счетчиках», который предусматривает стремительное развитие в России интеллектуальных систем учета электроэнергии. Законопроект постоянно усовершенствуется в виде поправок.

Текст закона об умных счетчиках электроэнергии гласит о том, что, начиная с 1 июля 2020 года, по мере выхода из строя старых счетчиков на электроэнергию они будут заменяться интеллектуальными учетными приборами. Согласно законодательству РФ обычные счетчики для учета электроэнергии должны устанавливать сами потребители.

Потребитель не несет ответственности за покупку, установку и содержание умного счетчика

В обязательном порядке интеллектуальные приборы будут вводиться в эксплуатацию с 2021 года. Их монтаж, замена, настройка, проверка – работа поставщиков и сетевых компаний. Самостоятельной заменой обычных счетчиков на интеллектуальные приборы придется заниматься лишь только крупным компаниям и предприятиям.

Потребитель не несет ответственности за покупку, установку и дальнейшее содержание счетчика. Только в том случае потребитель обязан следить за целостностью прибора, если учетное устройство размещено внутри помещения или в пределах собственного земельного участка.

Это интересно! Умные счетчики будут разделять сутки на части, для каждой из которых будет установлен свой тариф. В этом случае россияне смогут распределить использование бытовых электроприборов таким образом, чтобы их работа приходилась на то время, когда электроэнергия более дешевая.

Выполнение всех положений закона позволит повысить качество поставляемой энергии, повысить надежность поставок и увеличить экономию электроэнергии

Закон об умных счетчиках учета электроэнергии: несколько интересных моментов

Стоимость умных приборов очень высокая. Откуда же финансы на их массовую закупку? Закон гласит, что эти затраты сбытовые организации включат в тариф. Предприниматели и предприятия будут оснащены приборами за счет будущей экономии, которая предполагается после запуска системы. Относительно того, какие именно счетчики энергии будут использоваться, окончательного решения нет. Скорее всего, это будут устройства отечественного производства.

Электросчетчик, передающий показания: характеристика учетного оборудования

Характеристика учетных устройств, самостоятельно передающих показания, их особенности и преимущества. Схема передачи данных.

Цена умного счетчика составляет около 12 тысяч рублей. Точная стоимость пока неизвестна, так как Министерство еще не определилось в наборе требований к прибору. Кроме того, некоторые модели уже установленных простых счетчиков можно усовершенствовать с помощью специальных контроллеров.

Закон об умных счетчиках электроэнергии предусматривает меры наказания, применяемые к злостным должникам, – дистанционное отключение от сети. В законе имеет место следующая норма: если с первого дня 2023 года не была произведена замена устройства на новый интеллектуальный прибор, то с гарантирующего поставщика взыскивается штраф. В том случае, если сбытовая организация не устранила замечания, абонент вовсе освобождается от уплаты за потребленную электроэнергию. Эта норма предусмотрена с целью стимуляции к установке интеллектуальных счетчиков электрической энергии.

Умный счетчик стоит около 12-15 тысяч рублей

Существует мнение, что данный закон является началом высококачественного учета, который повысит дисциплину оплаты в крупных предприятиях, а для обычных граждан сократит затраты.

Интересный момент!В настоящее время существует не менее 300 видов счетчиков разных периодов выпуска. Несмотря на разнообразие, они не соответствуют минимальным потребностям интеллектуальной системы учета электроэнергии.

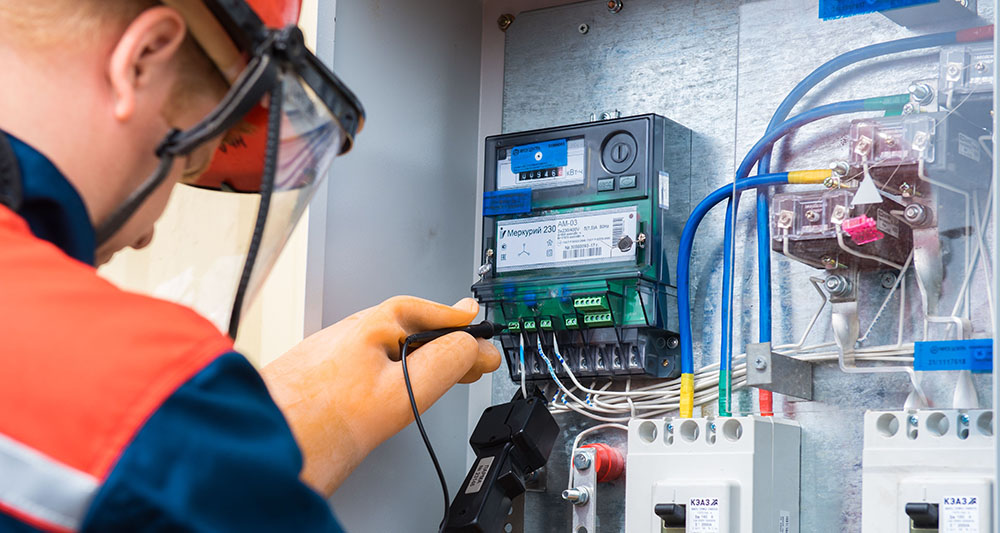

Как самостоятельно проверить счетчик

Чтобы проверить работоспособность счетчика, нужно провести несколько шагов:

1. Нужно убедиться, что прибор правильно подключен к сети 220 или 380 В в соответствии со схемой.
2. Проверить, что диск не вращается произвольно. Для этого нужно отключить все автоматы в щитке и подождать некоторое время. Если счетчик все равно вращается, то он неисправен.
3. Проверка намагниченности. Влияние магнита также меняет работу прибора. Проверить его наличие можно с помощью небольшой металлической иголкой или специальным прибором.

Электронный счетчик — дорогой, но точный прибор, который в дальнейшем поможет сэкономить на плате за электроэнергию. Сложность конструкции обеспечивает удобство работы, но также является причиной частых поломок.

Для горячей, холодной воды и универсальные

Тахометрические (механические) типы счетчика воды могут быть установлены на трубу с горячей или холодной водой. Существуют также универсальные приборы. Они монтируются сразу на холодный и горячий трубопровод.

Крыльчатый водомер для холодной воды всегда синий. Он способен выдерживать температуру воды до 40оС.

ИПУ для ГВС имеет всегда красный цвет и может сохранять свою работоспособность при температуре кипения.

Универсальный прибор учета воды обычно имеет серый цвет и работает в температурном диапазоне до 90оС.

Максимальный температурный режим для счетчика холодной и горячей воды указан в левом нижнем углу лицевой стороны корпуса прибора.

Как работают приборы учёта электроэнергии с дистанционным снятием показаний

Самые простые автоматизированные системы передачи данных выполняют следующие функции:

• сбор данных;
• передача информации поставщику услуги;
• анализ и последующее хранение данных.

Для сбора данных используются специальные устройства, осуществляющие замеры параметров системы, в том числе приборы учёта электроэнергии. К подобным устройствам можно отнести различные датчики, подключаемые к автоматизированной системе при помощи аналоговых и цифровых преобразователей или оснащённые входом, адаптированным для присоединения интерфейса.

Далее в действие вступают микроконтроллеры, передающие аналоговый или цифровой сигнал между различными интерфейсными линиями. Это необходимо для сбора данных контроллером или ПК. На завершающем этапе в работу включается сервер, персональный компьютер и непосредственно контроллер, на которых лежит сбор, обработка и хранение информации. Для выполнения этих функций система должна иметь соответствующее программное обеспечение.

Преимущества и недостатки использования счётчиков с возможностью передачи данных

Преимуществ у электрических счётчиков с дистанционным снятием показаний перед обычными много. Вот только некоторые из них:

1. Показания по потреблению электроэнергии счётчик фиксирует каждый день. Именно это и помогает решать конфликтные ситуации. Данные фиксируются и в самом счётчике, и на компьютере энергосбытовой организации.
2. Повседневный учёт показаний. Это удобно именно для тех потребителей, которые надолго уезжают в командировки, сдавая дома и квартиры в аренду. Или есть необходимость отслеживать потребление на дачах.
3. Ситуации с двумя тарифами часто приводят к спорным ситуациям. Ведь если прибор учёта и контроля не зафиксировал переход с одного тарифа на другой, то энергоснабжающая организация расчёт ведёт в свою пользу. Для начисления применяются среднестатистические данные. У электросчётчика с дистанционным снятием показаний такого произойти не может. Он чётко отслеживает переход с одного тарифа на другой и точно передаёт данные перехода. И всё это фиксируется в программе энергосбытовой организации.
4. Безопасность жилья. Ситуации с забытыми включёнными электрическими приборами встречаются часто. Некоторые из них заканчиваются пожарами. С электросчётчиком данного типа ситуация берётся под контроль. Потому что удалённо через телефон можно обесточить всю квартиру или дом.
5. То же самое касается, если есть необходимость зимой прогреть дачу или загородный дом. За пару часов через смартфон производится подключение электроэнергии, то есть, счётчик включается и начинает через себя пропускать ток, включая одновременно электрический нагревательный прибор. Скажем прямо, что так управлять системой отопления не всегда возможно, лишь только в том случае, если в качестве котла отопления используется электрическая модель или газовая со сложной системой автоматики.
6. Экономия времени и высокое удобство. Потребителю нет надобности снимать показания, передавать их и стоять в очереди в кассы для оплаты потреблённых киловатт. Программа всё сделает автоматически, а также снимет деньги со счёта потребителя, который обязательно указывается в договоре.

Нет необходимости записывать показания и проводить расчёты, прибор всё сделает сам

Что касается недостатков для потребителей, то это ситуация с неоплаченными счетами. Потому что прибор можно удалённо отключать не только самим потребителям, но и энегосбытовой организации. Нет на счету денег, забыли провести оплату вовремя, получите обесточенный дом или квартиру. И в этом случае подключить со своей стороны потребитель уже не сможет, пока не погасит задолженность.

Не заплатили вовремя, будете вечерами сидеть при свечах

Каким же образом работает электросчетчик?

История гласит, что более века назад на свет появились индукционные или электромеханические счетчики, а спустя 85 лет после этого — статистические или электронные средства учета.

При этом и в тех и в других для определения потребляемой мощности используют приспособления, что измеряют сиюминутные величины тока и напряжения.

В электромеханических приборах их роль выполняют:

• — токовая катушка, что пропускает сквозь себя ток;
• — катушка напряжения, которая располагает разностью сетевых потенциалов.

На сегодняшний день статические счетчики имеют:

• — токовый шунт, который включен поочередно с током нагрузки;
• — резистивный делитель напряжения, который пропорционально выделяет часть входящего сигнала.

Стоит заметить, что новые статические устройства работают на основе технологии цифровых схем, её основой считается полупроводниковая база, которую еще называют элементом с твердой основой.

Полупроводниковая база обуславливает функционирование:

1. Преобразователя, который изменяет аналоговые величины в цифровые сигналы, пропорционально мощности, что он потребляет.
2. Микроконтроллера. Эта деталь обрабатывает полученный материал (сигналы) и выводит информацию на выходные устройства.

Ток и напряжение с шунта и делителя можно измерить с помощью специальных приборов, которые оцифровывают полученную информацию, а затем просчитывают все показатели с помощью заранее продуманного алгоритма. После мгновенного вычисления, все показатели фиксируются устройством, а потом отображаются на информационном табло для дальнейшего считывания информации.

Все конструкции счетчиков разработаны таким образом, что показатели тока и напряжения подводятся на информационное табло устройства с определенной полярностью. При изменении показателей векторов полярности, показатели, выведенные на информационное окно, будут не точными. Стоит заметить, что изменить полярность счетчика можно с помощью магнита. В этом случае при поверке счетчика можно легко заметить изменение показателей, а также в случае необходимости осуществить замену устройства.

Для того, чтобы измерить мощности нагрузок выпускаются счетчики двух видов:

1. — однофазные. Для их функционирования будет достаточно подключить нулевой и фазный провод и  нагрузку потребления. Выведение показателей тока и напряжения в таком приборе осуществляется за счет соединений, что находятся внутри прибора;
2. — трехфазные. Устройство таких счетчиков немного иначе, они имеют отдельные клеммники тока и напряжения каждой из фаз, которые подключаются к определенному каналу обработки сигнала.

На сегодняшний день благодаря возможностям автоматизации цифровых схем и полупроводниковым технологиям множество производителей имеют возможность выпускать большой ассортимент статистических приборов.

Такие устройства могут отличаться:

• — конструкцией и формой корпуса;
• — компонентами, которые составляют полупроводниковую базу;
• — алгоритмом обработки сигналов;
• — техническими характеристиками устройства и т. д.

Статические приборы на сегодняшний день могут выполнять множество функций, например:

1. — автоматически и дистанционно снимать показатели счетчиков;
2. — защищать систему от кражи электричества;
3. — вести архивы потребления электроэнергии за определенный период, например, сутки, неделю, месяц или год;
4. — вести журнал, в котором через определенный период можно посмотреть или сравнить потребление электроэнергии;
5. — измерять параметры сети, например, мощность, напряжение и частота.

Стоит заметить, что современные статические приборы также просты в установки и дальнейшей эксплуатации.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Электронные

Обмануть электронные счетчики невозможно, так как все проходящие мощности через него фиксируются, за счет преобразования их в импульсные сигналы.

Данный тип бытовых электросчетчиков является хоть и более дорогостоящим, нежели индукционные, но, при этом, такие аппараты выгоднее в использовании. Они обладают более высоким классом точности, а также могут работать в режиме многотарифности.

Работают такие электронные электросчётчики, преобразовывая поступающий от датчиков тока обычный аналоговый сигнал непосредственно в цифровой код, который полностью равнозначен используемой мощности. Дальше код в системе направляется в специальный микроконтроллер, где он проходит расшифровку.

Последний этап движения – это экран дисплея, на котором уже и отображается, сколько используется сейчас электроэнергии и общий расход.

Устройство электросчетчика. Для увеличения нажмите)

Основной элемент в таких счетчиках — микроконтроллер.

Как раз в его функции входит не только расшифровка сигнала, но и расчет потребляемой энергии в данный момент.

Он также преобразует информацию для вывода на дисплей.

Такой электросчетчик представляет собой корпус, в котором находится трансформатор тока, а также специальные модули, необходимые для преобразования сигнала.

Если же говорить более детально, то он состоит из:

• дисплея, на который выводится все информация;
• источника переменного напряжения;
• главной детали в виде микроконтроллера, о котором упоминалось выше;
• преобразователя;
• супервизора;
• чипа для хранения данных;
• специального телеметрического выхода, который необходим для принятия сигнала об уровне электропотребления;
• часов, для отображения текущего времени;
• оптического порта, который необходим для считывания показаний счетчика, а также для его программирования.

Возможно, Вам будет также интересна статья о двухтарифных счетчиках электроэнергии.

Статью о том, когда и как проверять электросчетчик, читайте здесь.

Критерии подбора

Перед покупкой устройства стоит обращать внимание на ряд параметров:

• Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
• Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
• Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
• Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
• Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.
• Интервал проверки. Оптимально – от 10 до 16 лет.

Похожие записи:

Как разобрать кулер для воды: алгоритм, техника безопасности Люстра кольца Что можно использовать в качестве естественного заземлителя? Дефекты и неисправности матриц ноутбуков Почему на техприсоединение к сетям мкд нужно согласие осс Организация правильного освещения в теплице: схемы размещения светильников и практические советы как установить оптимальное освещение для теплиц (95 фото)
