Переменный резистор для регулировки напряжения

Что такое резистор

Резистор – это сопротивление. Он является пассивным элементом в цепи и способен только уменьшать ток. Происхождение названия идет от латинского «resisto», что дословно на русском языке означает «сопротивляюсь».

Предназначен проводник для того, чтобы преобразовывать напряжение в силу тока и наоборот, он поглощает часть энергии и ограничивает ток. Основное применение приходится на электрические и электронные устройства.

Также есть два вида полупроводников:

• линейные, сопротивление у которых от тока и напряжения не зависит;
• нелинейные, способные изменить сопротивление в зависимости от значений протекающего тока и напряжения.

Основным параметром резисторов является номинальное напряжение.

Как выглядит

Элементы могут быть проволочные и непроволочные. Последние отлично выполнят свою функцию в высокочастотной цепи, внешний вид и процесс их изготовления отличаются. Различают резисторы общего применения и специального. Первые не превышают 10 мегаом, а вторые способны работать под напряжением 600 вольт и выше. Внешним видом они тоже отличаются. На фото ниже легко увидеть разницу и понять, как выглядит резистор.

Разница во внешнем виде и размерах

Из чего состоит

Намотав проволоку на каркас из керамики или прессованного порошка получится проволочный резистор. При этом сама проволока должна быть из нихрома, константана или манганина. Так получится создать полупроводник с высоким удельным сопротивлением.

Непроволочные элементы изготовлены на основе диэлектрика из проводящих смесей и пленок. Разделяют тонкослойные и композиционные, но все они имеют повышенную точность и стабильность в работе.

Регулировочные и подстроечные элементы представляют собой кольцевую резистивную пластину по которой движется бегунок. Он скользит по кругу, меняя расстояние точек на резистивном слое, в результате сопротивление меняется. Следует понять, что же делает резистор для прибора.

Для чего используется

Для чего нужен резистор? При помощи этой детали в электрической цепи можно ограничить количество проводимого тока, в результате правильно подобранной детали легко получить необходимую величину. Чем выше сопротивление, тем ниже будет на выходе сила тока, при условии стабильного напряжения.

Как работают резисторы понять легко, они могут использоваться в качестве преобразователя напряжения в ток и наоборот, в измерительных аппаратах их применяют для деления напряжения, а также они могут понизить или полностью устранить радиопомехи.

Обозначение на схемах

В России и Европе резистор на схеме обозначаются прямоугольником, размерами 4*10мм. Для определения значений сопротивления есть условные обозначения. Постоянный элемент на схеме обозначается следующим образом:

Обозночения постоянных элементов на схеме

Переменные, в том числе подстроечные, а также нелинейные следующим образом:

Обозначения переменных проводников

Переменный резистор

Очень часто возникает необходимость изменять величину тока и напряжения при помощи изменения номинала резистора. Выполнить эту задачу поможет простой радиоэлемент, который называется реостатом. Он широко применяется для регулировки уровня громкости, увеличения напряжения на лабораторном источнике питания и т. д. Переменные резисторы, применяемые в радиотехнике, отличаются от лабораторных конструкциий. Однако принцип действия этих радиоэлементов одинаков. Части устройства очень похожи по своему предназначению. Например, ползунковый механизм, который применяется для регулировки тока.

Виды и устройство реостатов

Реостаты классифицируются по устройству и способу применения. По устройству реостаты делятся на 4 типа: проволочный, ползунковый, жидкостный и ламповый. Первый тип переменного резистора состоит из проволоки (материала с высоким удельным сопротивлением) и корпуса-изолятора. Проволочный проводник проходит через контакты, при соединении с которыми можно получить необходимую величину сопротивления.

Ползунковый реостат состоит тоже из проволоки с высоким удельным сопротивлением, корпуса-диэлектрика (на него она намотана) и ползунка. При передвижении ползунка происходит уменьшение или увеличение величины электросопротивления. Устройство применяется в лабораториях при проектировании различных электрических приборов, а также для проведения опытов в области физики или химии. Кроме того, модернизированная версия применяется в различной радиоаппаратуре.

Не слишком распространенным типом является модель жидкостного переменного резистора. Она имеет следующее строение: бак с электролитическим раствором и подвижные электроды.

Реостат бывает еще и ламповым. Он включает в свой состав набор ламп накаливания, которые соединены параллельно. Если изменить количество включенных ламп, то можно изменить его сопротивление. Однако устройство имеет один существенный недостаток: зависимость величины электрической проводимости от температуры нитей накаливания. По способу применения переменные резисторы следует классифицировать таким образом:

• пусковые;
• пускорегулирующие;
• балластные;
• для возбуждения;
• потенциометры.

Первый тип предназначен для плавного запуска электродвигателей. Пускорегулирующие переменные резисторы позволяют плавно запускать электрические двигатели постоянного тока, а также поддерживают регулировку величины силы тока. Балластные следует применять в электрических цепях для регулировки нагрузочной способности генератора электроэнергии. Они создают необходимую величину сопротивления в сети. Реостаты возбуждения используют в электрических машинах для поглощения лишней энергии.

https://youtube.com/watch?v=8-lPgHb68QY

Потенциометр предназначен для регулировки величины напряжения. Реостат устроен следующим образом: три клеммы позволяют получить от источника питания с фиксированным значением напряжения разные значения его величины. Например, понижающий трансформатор со значением напряжения на вторичной обмотке, равным 36 В. При использовании 2 транзисторов, диодного моста и реостата можно получить ряд напряжений от 0 до 34 В (2 В — потери при выпрямлении диодным мостом). Эта особенность позволяет делать и выпускать универсальные делители напряжения.

Схема и принцип работы

Обозначение реостата на схеме осуществляется в виде обыкновенного резистора, но со стрелкой, показывающей непостоянное значения сопротивления радиокомпонента. Принцип работы реостата довольно простой и основан на зависимости величины силы тока от величины сопротивления. Проводник, который находится на корпусе-изоляторе, подключен в электрическую цепь.

Реостат может выглядеть, как корпус-изолятор, из которого выведен специальный регулятор величины сопротивления. Однако некоторые модели, которые применяются в лабораториях, могут быть открытого типа. Они предназначены для демонстрации принципа действия устройства.

Электроток протекает по пути наименьшего сопротивления. Следовательно, ползунком можно регулировать протекание тока. Если проводник (материал с высоким удельным сопротивлением) задействован полностью, то, значит, и величина сопротивления будет максимальной. В случае, когда ползунок находится посередине проводника, сопротивление реостата равно R / 2. Подключение в электрическую цепь потенциометра, как и любого типа реостата, осуществляется последовательно.

https://youtube.com/watch?v=K5jOCzQI-Bk

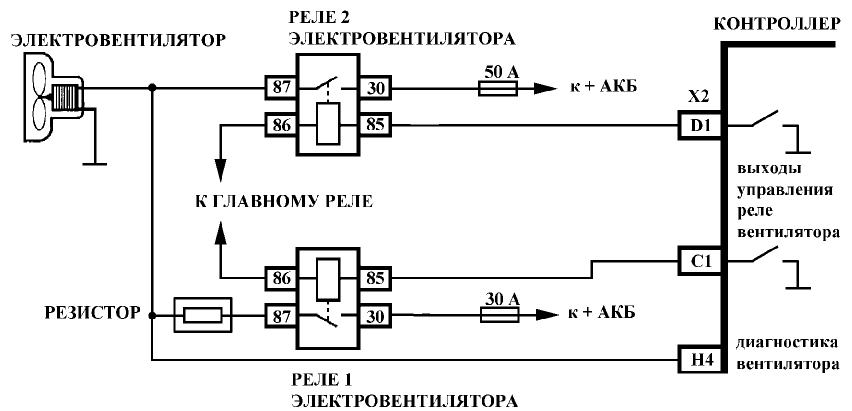

Неисправности резистора вентилятора охлаждения “Калина”

Работа электровентилятора только на высокой скорости вращения — Главный признак того, что дополнительный резистор вентилятора охлаждения “Калина” неисправен. Электросхема подключения вентиляторов ЛАДА “Калина” предусматривает одновременное включение двух систем обдува:

• электровентилятора охлаждения радиатора;
• электровентилятора охлаждения кондиционера,

Если в какой-то момент времени вращается только один из них, то можно сделать вывод о разрыве цепи питания второго. Тоже происходит, когда электровентилятор радиатора не крутится после нагрева двигателя. Причин такого явления несколько. Это может быть как плохой контакт или обрыв провода, так и неисправность резистора электровентилятора.

Причины неисправности резистора вентилятора “Калина”

Основная причина поломки дополнительного резистора вентилятора “Калина” — перегорание термопредохранителя, который защищает обмотку электродвигателя и цепь питания от перегрузки. В этом случае необходим ремонт или замена резистора вентилятора охлаждения “Калина”. Выполнить работу можно самостоятельно, она не занимает много времени, не требует высокой квалификации или специального инструмента.

Что необходимо для проверки и замены

Для снятия, проверки и ремонта (замены) дополнительного резистора понадобятся:

• омметр;
• крестовая отвертка;
• набор ключей;
• паяльник;
• канифоль;
• припой;
• новый резистор или его часть — термопредохранитель (16А и 180 градусов).

Если на автомобиле установлена защита двигателя (картера), снимать ее лучше с ямы или на подъемнике.

Полупроводниковые резисторы

Это полупроводниковые приборы с двумя выводами, обладающие зависимостью электрического сопротивления от параметров среды — температуры, освещенности, напряжения и др. Для изготовления таких деталей используют полупроводниковые материалы, легированные примесями, тип которых определяет зависимость проводимости от внешнего воздействия.

Существуют следующие типы полупроводниковых резистивных элементов:

1. Линейный резистор. Изготовленный из слаболегированного материала, этот элемент имеет малую зависимость сопротивления от внешнего воздействия в широком диапазоне напряжений и токов, чаще всего он применяется в производстве интегральных микросхем.
2. Варистор — элемент, сопротивление которого зависит от напряженности электрического поля. Такое свойство варистора определяет сферу его применения: для стабилизации и регулирования электрических параметров устройств, для защиты от перенапряжения, в других целях.
3. Терморезистор. Эта разновидность нелинейных резистивных элементов обладает способностью изменять свое сопротивление в зависимости от температуры. Существует два типа терморезисторов: термистор, сопротивление которого падает с ростом температуры, и позистор, чье сопротивление растет вместе с температурой. Терморезисторы применяются там, где важен постоянный контроль над температурным процессом.
4. Фоторезистор. Сопротивление этого прибора меняется под воздействием светового потока и не зависит от приложенного напряжения. При изготовлении используется свинец и кадмий, в ряде стран это послужило поводом для отказа от применения этих деталей по экологическим соображениям. Сегодня фоторезисторы уступают по востребованности фотодиодам и фототранзисторам, применяемым в аналогичных узлах.
5. Тензорезистор. Этот элемент устроен так, что способен менять свое сопротивление в зависимости от внешнего механического воздействия (деформации). Используется в узлах, преобразующих механическое воздействие в электрические сигналы.

Такие полупроводниковые элементы, как линейные резисторы и варисторы, характеризуются слабой степенью зависимости от внешних факторов. Для тензорезисторов, терморезисторов и фоторезисторов зависимость характеристик от воздействия является сильной.

Полупроводниковые резисторы на схеме обозначаются интуитивно понятными символами.

Принцип работы переменного резистора

Схема потенциометра

Поворотом ручки меняется длина резистора, и как результат сила тока. На рисунке показан переменный резистор с тремя выводами – потенциометр. Сопротивление между концами 1 и 3 меняется от 0 до максимума, в зависимости от положения ручки. Такая же картина между концами 2 и 3, но наоборот. То есть если сопротивление 1 – 3 растет, 2 – 3 уменьшается. Когда переменный резистор имеет два конца – имеем реостат.

На рисунке показан поворотный переменный резистор. Бывают также ползунковые, где движок перемещается по прямой. Поворотом ручки сопротивление меняется от нуля до максимума. Потенциометры широко применяются в аудиоаппаратуре.

Потенциометр

Потенциометры утапливают в цилиндрические и параллелепипедные корпуса. Внутри корпуса имеется резистивный элемент подковообразной формы. По оси детали выходит металлическая ручка, поворотом которой меняется положение токосъемника, который расположен на противоположном конце.

Пластина токосъемника надежно прижата к резистивному элементу, за счет упругой силы. Ее изготавливают из стали или из бронзы. Напряжение подается на крайние концы потенциометра. За счет вращения ручки, токосъемник скользит по резистивному элементу, меняя напряжение между крайними и средним концами.

На рисунке показан проволочный потенциометр, у которого резистивный слой изготовлен из проволоки. Провод с высоким сопротивлением наматывается на подковообразный каркас. Затем контактная поверхность кольца шлифуется и полируется. Это делается для обеспечения надежности соединения ползунка с проводящим слоем.

Изготавливают также непроволочные потенциометры. В них резистивный слой нанесен на кольцеобразную или прямоугольную основу из изоляционного материала.

Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п

Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0

;2,2 ;3,3 ;4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0

;2,0 ;3,0 ;5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные: у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А

— Линейный,Б – Логарифмический,В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось пообратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому

(Б) илиобратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной

характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Советуем изучить Цифровые каналы через обычную антенну: список 2017

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

Виды резисторов

Все резисторы разделяют на три большие группы. Они могут быть переменными, постоянными и подстроечными.

Сопротивление резистора постоянного типа существенно не меняется в зависимости от условий извне. Небольшие отклонения от номинального значения могут быть вызваны изменением температуры, внутренними шумами, а также скачками электричества.

Переменные резисторы могут произвольно менять сопротивление. Для этого прибор обычно имеет поворачивающуюся ручку или ползунок (например, в радиоприемнике — регулятор силы звука). Он позволяет плавно менять параметры цепи.

Подстроечный резистор имеет винт со шлицом для регулировки тока в цепи. Его характеристики меняют довольно редко.

Где и для чего используются делители напряжения

ПТ нормируют напряжение, чаще их используют для регулировки параметров приложения (обслуживаемого оборудования) в рамках нормальных значений, на которые оно рассчитано, когда такая функция заложена в нем самом, например, громкость звука, обороты вентилятора. Чаще встречается модель с ручной регулировкой, но есть и автоматический интегрированный потенциометр.

Также ПТ применяют, когда необходимо установить нужный режим оборудования в сложных условиях, когда определенный уровень электропараметров может вывести из строя приложение или для исследований, в целях ТО, ремонта, экспериментов, наладки.

Увеличение/уменьшение U, подаваемого на нагрузку, которое также тянет за собой изменения тока, осуществляется потенциометрами или реостатами. Разницу между ними мы рассмотрим ниже. Фактически эти термины обозначают не саму деталь (это во всех случаях переменный резистор), а режимы ее включения на схеме.

Наиболее характерные примеры, что регулируют:

• мощность и другие параметры (настройка эквалайзерами) звука, яркости/оттенков видео, света (диммеры);
• скорость маломощных электромоторчиков бытовых приборов, игрушек;
•  вентиляторы с настройкой скорости оборотов имеют делители напряжения. Даже те, у которых интенсивность вращения подразумевается, как выставленная на постоянную работу с определенным значением? часто имеют подстроечник на микросхеме;
• частота генераторов;
• калибровка электроцепей, на микросхемах для настройки электропараметров по напряжению (выходной его мощности).
• прецизионный, в том числе автоматический высокоточный потенциометр применяется в датчиках углового, линейного перемещения.

Переменники/подстроечники применяются везде, где требуется регулировка выходного напряжения. Но надо понимать, что такой приборчик нужен только для высокоомной нагрузки и малых токов. Там, где эти параметры большие используют реостаты. Например, в диммере может стоять ПТ, но если лампа накаливания мощная, то он будет бесполезен и надо применить РС. Аналогично и по электромоторам: слабомощные могут регулироваться ПТ, но на мощных силовых установках на транспортных средствах стоят РС. Для того чтобы изучить где, что применять, надо делать вычисления по формулам з-на Ома.

Диод как датчик температуры- функция полупроводника

Диод — наипростейший по своей комплектации прибор, обладающий свойствами полупроводника.

Между двумя крайностями диода (донорной и акцепторной) пролегает область пространственного заряда, иначе: p-n-переход. Этот «мост» обеспечивает проникновение электронов из одной части в другую, поэтому, в силу разноимённости составляющих его зарядов, внутри диода возникает довольно малый по силе, но всё-таки ток. Движение электронов по диоду происходит только в одну сторону. Обратный ход конечно есть, но совершенно незначительный, а при попытке подключить в этом направлении источник питания диод запирается обратным напряжением. Это увеличивает плотность вещества и возникает диффузия. Кстати, именно по этой причине диод носит название полупроводникового вентиля (в одну сторону движение есть, в другую — нет).

Если попытаться повысить температуру диода, то количество неосновных носителей (электронов двигающихся в обратном основному направлении) увеличится, а p-n-переход начнёт разрушаться.

Принцип взаимодействия между падением напряжения на диодном p-n-переходе и температурой самого диода была выявлена практически сразу после того, как он был сконструирован.

В результате p-n-переход диода из кремния — это наиболее простой температурный датчик. Его ТКН (температурный коэффициент напряжения) составляет 3 милливольта на градус цельсия, а точка прямого падения напряжения — около 0,7В.

Для нормальной работы данный уровень напряжения излишне мало, поэтому чаще используется не сам диод, а транзисторные p-n-переходы в комплекте с базовым делителем напряжения.

В результате, конструкция по своим качествам соответствует целой последовательности диодов. Как итог, показатель по падению напряжения может быть гораздо большим, чем 0,7В.

Поскольку ТКС (температурный коэффициент сопротивления) диода является отрицательным (- 2mV/°C), то он оказался весьма актуальным для использования в варикапах, где ему отводится роль стабилизатора резонансной частоты колебательного контура. Контроль осуществляется при помощи температуры.

Данные по падению напряжения на диодах

При анализе показаний цифрового мультиметра можно отметить, что данные по падению напряжения на p-n-переходе для кремниевых диодов составляют 690-700 мВ, а у германиевых — 400-450 мВ (хотя этот вид диодов на данный момент практически не используется).  Если во время замера температура диода поднимается, то данные мультиметра напротив снизятся. Чем значительнее сила нагрева, тем значительнее падают цифровые данные.

Обычно это свойство используется для стабилизации процесса работы в электронной системе (например, для усилителей звуковых частот).

Схема термометра на диоде.

Датчики температуры для микроконтроллера

На данный момент многие схемы строятся на микроконтроллерах, сюда же можно отнести и разнообразные измерители температуры, в которых могут быть применены полупроводниковые датчики при условии, что температура при их эксплуатации не превысит 125°C.

Поскольку градуирование температурных измерителей происходит ещё на заводе, калибровать и настраивать датчики нет никакой необходимости. Получаемые от них результаты в виде цифровых данных поступают в микроконтроллер.

Применение полученной информации зависит от программного наполнения контроллера.

Помимо прочего, такие датчики могут работать в термостатном режиме, то есть (при заранее заданной программе) включаться или выключаться по достижении определённой температуры.

Однако, если опорными станут другие температурные показатели, программу придётся переписывать.

Прочие сферы применения

Хотя на сегодняшний день выбор температурных датчиков весьма широк, никто не забывает про их диодный вариант, который достаточно часто применяется в электроутюгах,  электрокаминах и электронике в самом широком её смысле.

Несмотря на ограничения по температурному режиму диодные датчики имеют свои значительные плюсы:

— относительная дешевизна;

— скромные габариты;

— запросто подойдут к огромному числу электронных приборов;

— превосходная чувствительность и точность.

Благодаря всем этим качествам область применения датчиков данного типа растёт из года в год.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Типы резисторов

К типам резисторов общего применения относят постоянные, сопротивление которых невозможно изменить и переменные, когда допустимо его менять в пределах допустимых значений. Мощность рассеивания при этом будет в пределах 0,125-100 Вт, а сопротивление не превысит 10 мегаом.

Постоянные

Отличаются постоянные проводники наличием только двух выводов и постоянным сопротивлением. Поскольку этот вид предназначен только для уменьшения силы тока, то он отлично справляется со своей задачей в различных электрических приборах. Постоянные элементы делятся на общего и специального назначения.

Переменные

Переменные имеют три вывода, а на схеме можно увидеть пограничные значения рабочего режима. Поменять сопротивление поможет бегунок, который движется по резистивному слою. Во время движения сопротивление падает между средним и одним из боковых выводов, соответственно в другой стороне увеличивается. Переменные резисторы делятся на подстроечные и регулировочные.

https://youtube.com/watch?v=Kln5aSuT9jM

https://youtube.com/watch?v=UR_SlbmYh0c

https://youtube.com/watch?v=WGkBUui8cxo

Маркировка

Резисторы с малой мощностью имеют и небольшие габариты.

А в современной технике используют чаще всего именно такие приборы. Обозначение резисторов можно нанести на корпус, только прочитать его будет крайне тяжело.

Чтобы хоть как-то сократить надпись, стали применять буквенные обозначения, которые ставят сзади числа для десятичных значений и впереди числа для сотен.

Американские резисторы маркируют тремя цифрами. Первые две из них обозначают номиналы резисторов, а третья — количество нулей десятков, добавляемых к значению.

Однако в процессе производства нередки случаи, когда маркировка оказывается нанесенной на сторону, повернутую к плате. Поэтому используют и другие типы обозначений.

В типоразмер и мощность резисторов

Как известно, напряжение, поданное на резистор, вызывает протекание в нем тока, а значит, на таком резисторе выделяется определенная часть мощности в виде тепла. Для исправного функционирования, это тепло резистор должен рассеивать в окружающее пространство. Эта его способность напрямую зависит его размеров.

В следующей в таблице приведены типичные значения номинальной мощности резисторов в соответствии с их размерами:

Блок питания 0…30 В / 3A
Набор для сборки регулируемого блока питания…

Подробнее

Анализ резисторных схем

Чтобы обобщить то, что мы узнали в этой статье, давайте проанализируем следующую схему, определив всё, что можем, исходя из предоставленной информации:

Рисунок 8 – Пример схемы

Всё, что нам здесь дано для начала, – это напряжение батареи (10 вольт) и сила тока в цепи (2 ампера). Нам неизвестно сопротивление резистора в омах или рассеиваемая им мощность в ваттах. Вспоминая формулы закона Ома, мы находим два уравнения, которые дают нам ответы на основе известных значений напряжения и силы тока:

\(R=\frac{E}{I} \qquad и \qquad P=IE\)

Подставляя известные значения напряжения (E) и силы тока (I) в эти два уравнения, мы можем определить сопротивление цепи (R) и рассеиваемую мощность (P):

\(R = \frac{10 \ В}{2 \ А} = 5 \ Ом\)

\(P = (2 \ А)(10 \ В) = 20 \ Вт\)

Для заданных условий цепи (10 В и 2 А) сопротивление резистора должно быть 5 Ом. Если бы мы проектировали схему для работы при этих значениях, нам пришлось бы использовать резистор с минимальной номинальной мощностью 20 Вт, иначе бы он перегрелся и вышел из строя.

Принцип работы подтягивающего резистора

Для подключения различных устройств к Ардуино используются резисторы. Резисторы бывают внутренние и внешние, постоянные и переменные (внутренние переменные могут быть цифровыми).

Устройство

Резистор – от английского глагола «resistance» (сопротивление). Пассивный элемент, который создает препятствие для движения электрического тока. Часть тока преобразуется из электрической энергии в тепло.

Пассивный резистор представляет из себя керамический цилиндр на поверхности которого нанесен резистивный (сопротивляющийся движению электрического тока) слой. На обоих концах цилиндра металлические (обычно медные) колпачки с выводами -проводниками. Проводники запаиваются на контактных площадках схемы.

Переменный резистор имеет еще один контакт, который называется ползунок. Он передвигается по резистивному слою и изменяет сопротивление между ползунком и контактами резистора.

Ардуино переменный резистор это резистивная линейка с электронными переключателями на каждом шаге потенциометра. В один момент времени может быть закрытым только один переключатель. От этого зависит сопротивление, которое выдает потенциометр.

Для чего используется

Они имеют разные функции:

• токоограничивающие;
• подтягивающие;
• стягивающие;
• делитель напряжения (комбинация из двух или потенциометр).

Пример: в Ардуино требуется ограничить ток с выходных контактов. По документации он не должен превышать 40 мА. Напряжение питания 5В. По закону Ома определяется номинал резистора R= U/I = 5В/0,04А = 125 Ом (не меньше).

Стягивающий и подтягивающий резисторы используются в схемах рядом с входными контактами логических элементов. Стягивающие – когда нужен четкий логический ноль. Подтягивающий резистор arduino – когда нужна логическая единица.

Делитель напряжения используется для получения части напряжения от целого. Например: питание автомобильной бортовой сети 12,7В. Нужно зарядить аккумулятор для смартфона, который использует напряжение 5В. Делается делитель напряжения из двух резисторов сопротивление которых относится как 5 к 7. Еще одно сопротивление для ограничения тока.

Виды соединения резисторов

Различают три типа соединения резисторов:

• параллельное;
• последовательное;
• смешанное.

Для последовательного соединения конец одного резистора нужно паять с началом другого и далее по цепочке. Так компоненты соединяются друг за другом и пропускают общий ток, проводник нужно правильно припаять. Количество таким образом соединенных проводников будет влиять на протекающий ток и оказывать общее сопротивление.

Параллельное соединение элементов отличается тем. Что все они сходятся в одной общей точке в начале и в другой точке в конце. В этом случае через каждый элемент течет свой ток, а значит сопротивление снижается. Смешанное соединение объединяет в себе оба предыдущих варианта, а расчет итогового сопротивления подсчитывают разбив схему на простые участки.
