Содержание
Введение
Существует два вида тестеров – электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства – они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

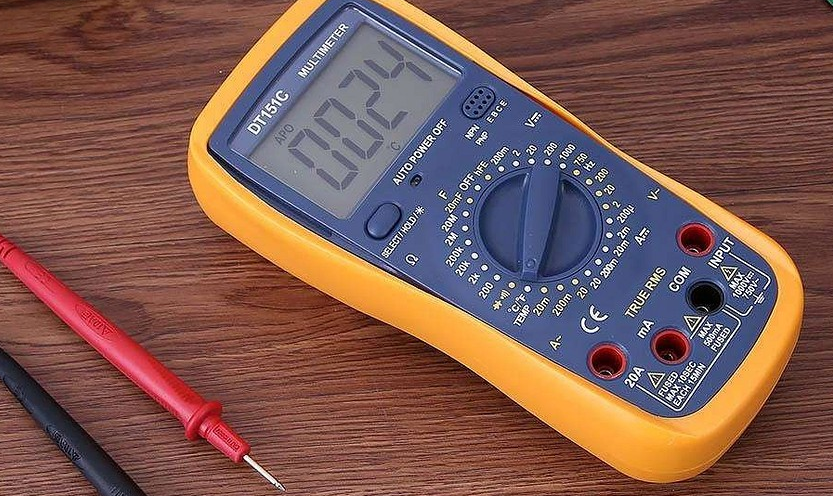

Основные обозначения на классическом мультиметре
Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:
- OFF. Означает, что тестер выключен и не расходует энергию.
- ACV. Включен режим работы с переменным током.
- DCV. Включен режим работы с постоянным током.
- DCA. Измерение постоянного тока.
- Ω. Режим измерения сопротивления проводника.

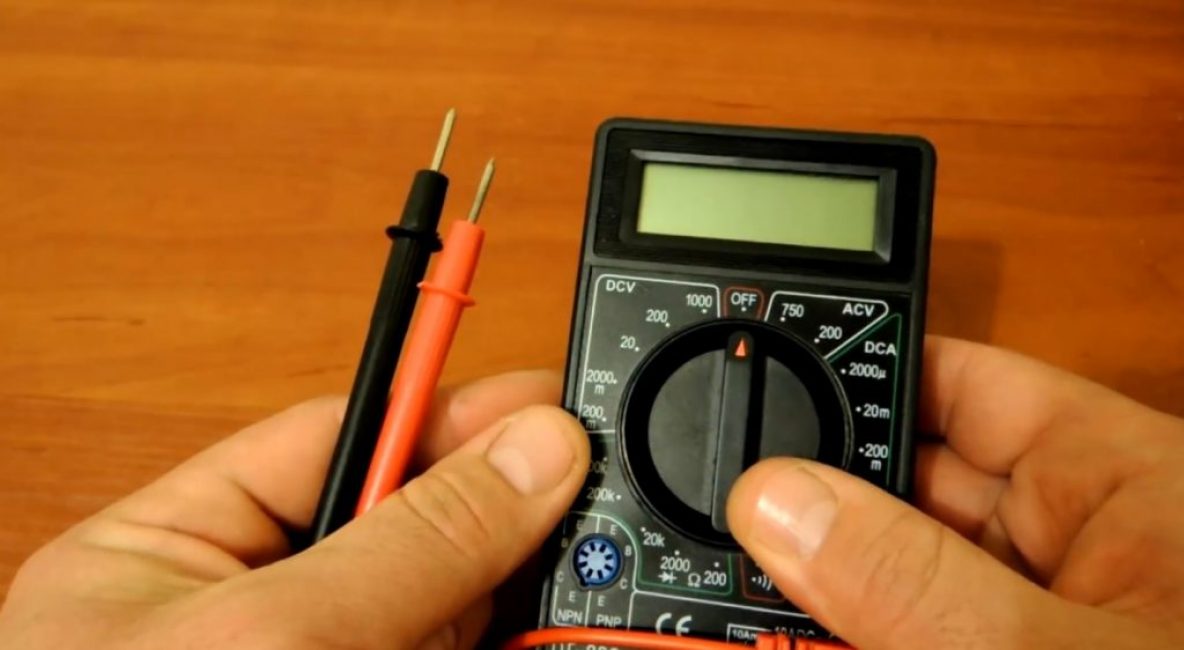

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.
При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем – повредится системная плата.
Особенности работы с мультиметром
Нужно проверять его режим работы перед измерением
- При работе с мультиметром нужно быть очень внимательным, поскольку в некоторых случаях легко перепутать его режим работы.
- Например, положение указателя режима, используемое для измерения сопротивления, может быть воспринято, как измерение высокого переменного напряжения.
- Если при этом включить прибор в сеть, то произойдёт короткое замыкание и в лучшем случае внутри прибора просто перегорит предохранитель. В худшем же от воздействия 220В переменки может сгореть измерительная часть прибора и его придётся выбросить.

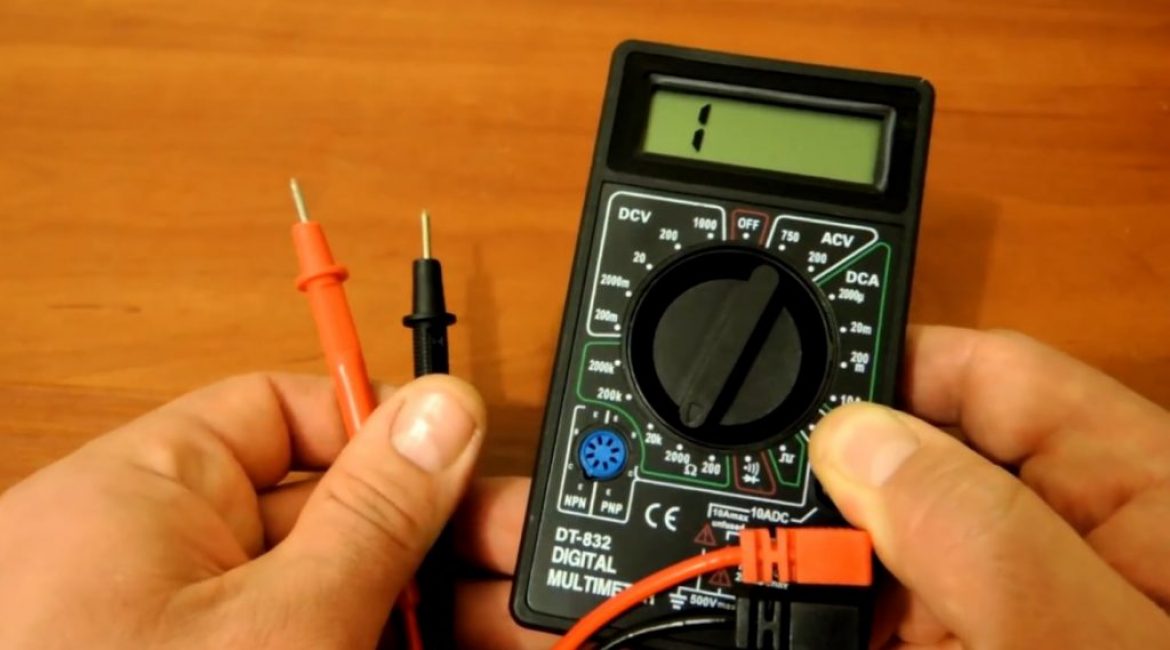

Мультиметр выключен
Во избежание подобных ситуаций рекомендуется указатель режимов работы (стрелочку) пометить чем-то ярким, например, наклеив на неё кусочек яркой бумаги или изоленты, который будет хорошо видно.
Мультиметр. Как пользоваться мультиметром
Как пользоваться мультиметром: основные режимы
9.3 Total Score
Как пользоваться мультиметром
Актуальность информации
9
Доступность применения
9.5
Раскрытие темы
9.5
Оценки покупателей: Будьте первым!
Инструкция по использованию
Неподготовленному человеку может показаться сложным делом управление данным прибором. Кнопки, переключатели, названия на английском языке и другие не очень понятные вещи. Но на деле ничего мудрёного нет, если уяснить принцип проведения измерений различных параметров.
Знакомство с языком мультиметра
Практически все модели мультиметров изготавливаются в Китае, поэтому названия на них пишутся на английском языке.
На передней панели тестера все надписи сделаны на английском языке, да еще с использованием аббревиатуры
Латиницей наносятся аббревиатуры, которые обозначают:
- ON/OFF — (анг. off switch) включить/отключить мультиметр.
- DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение.
- ACV — AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение.
- DCA — (анг. Direct Current Amperage) — сила постоянного тока в амперах.
- ACA — (анг. Altenating Current Amperage) — сила переменного тока в амперах.
- ᘯ — замер сопротивления.
Измерение напряжения мультиметром DT830
Подготовка мультиметра к началу замера величины переменного напряжения:
- переключатель ставится в область ACV на максимальное деление 700;
Разъёмы должны быть установлены в контакты СОМ и VᘯmA с учётом цвета. Если по ошибке воткнуть любой провод в контакт 10ADC — при измерении напряжения возникнет короткое замыкание
- наконечники проводов со щупами вставить в разъёмы COM (чёрный провод) и VᘯmA (красный провод);
Правильное подсоединение наконечников проводов со щупами в разъёмы передней панели
- касание щупами фазы и нуля (цвет проводов не играет никакой роли), мультиметр по отношению к измеряемой сети должен подключаться параллельно.
Если на дисплее появится гораздо меньшая цифра, чем 700, а перед ней будет стоять нуль, то переключатель следует переставить на меньшее значение напряжения — 200.
При измерении постоянного напряжения провода со щупами остаются в своих гнёздах, а переключатель прокрутить на область DCV. Порядок измерений тот же самый: начинать с наибольших режимов и постепенно переключаться на нужный уровень
Важное замечание: при измерении постоянного напряжения на плюсовой контакт ставить щуп красного цвета, а на минусовой — чёрный провод. Впрочем, при неправильной полярности на дисплее высветится значение со знаком минус
Видео: как измерить напряжение в розетке 220 вольт для новичков
Измерение силы тока мультиметром DT830B
Данным типом прибора можно измерить силу только постоянного тока. Последовательность действий:
- переключатель переводится в режим DCA;
При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10A
- чёрный провод остаётся в разъёме СОМ, красный провод лучше вставить в разъём 10 A (если неизвестна приблизительная сила измеряемого тока).
Если прибор показывает маленькое значение, тогда переставить красный провод в разъём VᘯmA.
Инструкция по безопасному применению
Как правило, инструкция по безопасной эксплуатации для всех аппаратов общая. До начала проведения работ с тестером, необходимо надеть на руки средства личной безопасности. Затем изучить инструкцию к конкретному выключателю тока, который нужно протестировать. Далее нужно нажать кнопку выключателя тока или короткого замыкания, вставить щуп к фазному выходу, а другой подсоединить к заземленному контакту тестируемого прибора. Потом требуется нажать кнопку тестирования и узнать данные.
Вам это будет интересно Описание принципиальной электрической схемы с примером
Обратите внимание! Важно, что тестировать незаземленные контакты нельзя. Это может быть опасно для жизни
Инструкция по безопасному применению
В целом, тестер напряжения или мультиметр, согласно современной терминологии, — устройство многофункциональное, направленное на проверку любого электрооборудования. Бывает разных видов и поставляется на рынок с разными функциями. Позволяет проверять емкость, индуктивность и транзистор во многих случаях. Работает исправно в течение многих лет по инструкции. Не требует особого ухода.
Основные правила пользования мультиметром
Профессиональный мультиметр – прибор, способный полностью удовлетворить потребность измерений в узкой специализированной сфере. Специалисты, читая технические характеристики, точно знают, на что им смотреть, чтобы выбрать лучший инструмент для себя, исходя из соотношения цена-качество.
Поэтому, данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности.
Принципы измерений.
Существуют общие понятия, относительно того, как пользоваться мультиметром в процессе осуществления измерений, которые бывают:
Прямыми. Осуществляются непосредственным подключением щупов к измеряемой цепи, или к отдельному компоненту, с моментальным отображением данных на дисплее или шкале прибора в единицах измеряемой физической величины. Например, измеряя ток, видеть значение силы тока в амперах, мерить напряжение, сразу отображаемое в вольтах, или проверять резисторы, получая сопротивление в Омах.
Косвенными. Осуществляются путём нескольких последовательных измерений различных величин, с последующим вычислением искомой взаимосвязанной величины. Для примера: требуется измерить мощность потребляемой нагрузки постоянного тока. Для этого нужно измерить напряжение, потом силу тока, и умножить данные значения. Подобным образом можно узнать индуктивность катушки, имея генератор переменного тока – при увеличении частоты будет увеличиваться активное сопротивление индуктивности, соответственно, будет падать сила тока. Часто для косвенных измерений необходима работа нескольких приборов одновременно
С помощью измерительных преобразователей — шунтов, аттенюаторов, электродов, усилителей, датчиков — можно производить прямые измерения величин, напрямую не связанных с электротехникой. Например, некоторые мультиметры поддерживают подключение датчиков температуры, освещённости, давления и т.д.
При помощи специальных электродов, замеряя сопротивление, вычисляют влажность древесины, соленость растворов, кислотность почвы, пользуясь специальными таблицами.
Преобразователи, как правило, поставляются отдельно. Но некоторые специализированные мультиметры могут быть оборудованы различными датчиками и преобразователями – токоизмерительными клещами, люксметром, термометром.
Как настроить?
Особых настроек цифровой мультиметр не требует. В нём уже всё откалибровано. Единственное требование – батарейка не должна быть сильно разряжена: при снижении питающего напряжения с 9 до 7 вольт переменное напряжение в розетке окажется на уровне не 220, а 270 В, что очень легко проверить. Микроконтроллеры большинства дешёвых моделей (с ценой от 200 до 700 рублей) не находят применения для работы в условиях нехватки питания. Мультиметр будет «врать», завышая показания не на 1, как указано в инструкции, а на 30%. Более дорогие модели (от 1000 рублей) лишены такого недостатка: они всё ещё работают корректно, пока цифры и значки на ЖК-дисплее не станут бледными, едва различимыми. Затем прибор отключается. Установив батарейку, можно сразу же использовать мультиметр.
Знакомимся с тестером
Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети.
Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:
• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;
Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.
Как проверить мультиметром сопротивление: поэтапное руководство
Для правильного измерения сопротивления цепи мультиметром выполняется подготовка прибора к работе.
Пример проверки динамика на сопротивление
Специальный переключатель устройства устанавливается в положение, которое соответствует минимальному измерению получаемой величины сопротивления.
Совет!Перед тем, как мультиметром замерить сопротивление необходимо помнить, что измерение цепей выполняется только тогда, когда они полностью обесточены.
Подготовка к работе
- Из розетки вынимается вилка или достается батарейка того прибора, у которого будет измеряться сопротивление.
- Работоспособность мультиметра проверяется с помощью соединения концов щупов.
- После этого у тестера магнитная стрелка занимает нулевую отметку.
Правильное использование мультиметра
Обратите внимание! Если стрелка не может установиться на таком значении, рекомендуется прокрутка ручки «Уст. 0».. В остальных случаях выполняется замена батарейки
В остальных случаях выполняется замена батарейки.
Как проверить целостность сети
Для выполнения прозвонки рабочих электрических цепей часто используется мультиметр с севшей батарейкой и магнитной стрелкой не на «0».
Прозвонка проводов
Итак:
- Она реагирует при выполнении соединения концов щупов. Цепь будет проверена отклонением такой стрелки.
- Используемые приборы цифрового типа тоже выдают нулевые значения с минимальным допустимым отклонением из-за сопротивления концов щупов и переходного сопротивления.
- Когда концы размыкаются, магнитная стрелка устанавливается в точку, которая обозначается на шкале «∞».
- В цифровых современных приборах начинается мигание перезагрузки или появляется цифра 1 в левой части индикатора.
Мультиметр полностью готов к выполнению работы
При прикосновении концов щупов к непосредственному проводнику нормально работающий прибор должен показать нулевое значение сопротивления.
Функция фиксаций показаний
Если мультиметр имеет функцию выполнения прозвонки цепей, которая обозначена в виде символа диода, то прозвонка проводов, а также низкоомных рабочих цепей выполняется с установкой переключателя режимов именно в рабочее положение.
Примечание! В этом случае процесс проверки будет обязательно сопровождаться подаваемым сигналом
При этом нет необходимости постоянно обращать внимание на дисплей используемого прибора.
Правила безопасности
Теоретически режим вольтметра ограничен максимумом в 2 кВ – дисплей показал бы значение в 750-1999 В. Но на практике предел по постоянному току ограничен в 1 кВ. По переменному же току этот максимум составляет 750 В. Провода мультиметра, особенно дешёвого, вряд ли выдержат тысячу и более вольт: ток «просочится» наружу через ослабленную изоляцию. Ни в коем случае не превышайте значения по напряжению, указанные на тестере.
Некоторые новички могут додуматься «измерить ток в сетевой розетке». Использование мультиметра, переведённого в режим «10 А» и подключаемого параллельно, недопустимо. Он сразу же сгорит – шунт не содержит предохранителя, который защитил бы входные цепи от повреждения. Весь заряд придётся на них, они легко повреждаются током более 20 А. Сгоревшая плата мультиметра восстановлению не подлежит. Человек же получит ожоги рук при расплавлении проводов на щупах. Сеть в частном доме или квартире отключится на автомате защиты, установленном в электрощитке. Не повторяйте этот эксперимент.
Нельзя работать с токами в мощных цепях (например, в автомобиле) с мультиметром. Для токов в десятки и сотни ампер воспользуйтесь более мощным замерителем. В таких цепях этот же мультиметр применяется лишь в режиме вольтметра, подключённого параллельно уже знакомому низкоомному резистору или мощному шунту с токовыми клещами. При работе в сетях с напряжением 110, 127, 220 и 380 вольт не забывайте о диэлектрических перчатках, инструментах с изолированными ручками, защитных очках и спецодежде. Особенно это актуально при работе в электроцепях, где отключить подачу напряжения сейчас невозможно. Категорически запрещено работать с мультиметром в отсеках трансформаторных подстанций и машинных отделений с напряжением более 1 кВ – это гарантированно сожжёт прибор, а мастер, возможно, получит ожог.
О том, как пользоваться мультиметром, смотрите в следующем видео.
Как измерить напряжение, ток, сопротивление
Напряжение сети, ток в цепи, сопротивление отдельных элементов или контуров электрических схем проводится согласно закону Ома для участка цепи. Тем, кто их забыл, рекомендуется обновить в памяти школьный курс физики. Без этого получать правильные данные и сохранить работоспособность прибора будет весьма сложно.
Определение значения напряжения
Мерить напряжение на участке цепи или отдельном элементе проще всего.
- Сначала подключают щупы в гнезда, соответствующие предполагаемым значениям измеряемого параметра.
- Переключают мультиметр на использование режима, соответствующего характеру тока (переменный или постоянный).
- Прикладывают щупы к контрольным точкам. Это могут быть ножки электронного компонента или отдельные точки в общей схеме.
Согласно закону Ома для участка цепи, на параллельно включенных элементах падает равное напряжение. Именно на этом принципе основана работа контрольных схем мультиметра. Так как неверное подключение прибора являет собой достаточно сложный процесс, обычно с измерением напряжения пользователи справляются с максимальной уверенностью.
https://youtube.com/watch?v=LG0XcD5gF_g
Определение значения силы тока
Силу тока измеряют последовательным включением. При этом сопротивление контрольного элемента внутри устройства крайне мало для снижения влияния на параметры исследуемой сети. Согласно закону Ома, по всем последовательно соединенным участкам цепи течет одинаковый ток.
Важно! Просто прислонить щупы к контрольным точкам нельзя. В режиме определения силы тока такое действие если не уничтожит измеритель, то сделает его непригодным для дальнейших тестов того же типа.. Прибор нужно включать последовательно
То есть разорвать цепь и коммутировать его к образовавшимся контрольным точкам. Например, отпаять провод питания. Один щуп подключается к питающему кабелю, другой — к бывшей точке его коммутации на схеме
Прибор нужно включать последовательно. То есть разорвать цепь и коммутировать его к образовавшимся контрольным точкам. Например, отпаять провод питания. Один щуп подключается к питающему кабелю, другой — к бывшей точке его коммутации на схеме.
Определение значения сопротивления
При измерении сопротивления на регуляторе необходимо поставить Омы поворотом ручки в нужную зону и прислонить щупы к выводам детали или контрольным точкам схемы.
Важно! При этом критически важно, чтобы цель тестирования не находилась под напряжением. При несоблюдении этого условия контрольные элементы устройства выходят из строя, и прибор становится непригоден для выполнения измерений сопротивления
Рекомендуется также действовать согласно главному правилу, устанавливая максимальный предел перед началом работы и снижая его для уменьшения погрешности.
Данные методики измерений типичны и работают на большинстве классов устройств. Автоматические приборы проще в использовании. Они могут без участия пользователя настраиваться на параметры цели исследования и прощать некоторые ошибки своего владельца. Чтобы знать, на что способна та или иная модель — рекомендуется тщательно изучать инструкцию по ее эксплуатации.
Как включить?
Если вы только что приобрели новый мультитестер, первое, что нужно сделать – проверить наличие батарейки питания, без которой цифровой интерфейс и функции омметра не будут работать. Для питания применяют батарейки на 9 вольт или аккумуляторы небольшой ёмкости на напряжение 8,6 В, относящиеся к такому же типоразмеру. Если вы используете аккумулятор, зарядите его и убедитесь, что в нём напряжение штатное.
Правильно подсоедините провода со щупами – для этого в приборе имеются специальные клеммы, в которые и вставляются коннекторы. Чёрный щуп подключается к гнезду со значком заземления, красный – в гнездо «вольты, амперы и омы». Для начала работы нужно повернуть многопозиционный переключатель в любое положение, например, для измерения постоянного напряжения. Изначально он стоит в положении «Выключено». Некоторые мультиметры включаются не с выключателя, а отдельной кнопкой. Это удобнее, чем после каждого замера возвращать переключатель в позицию «Выключено», что негативно повлияет на его срок службы.
Особенности конструкции
На корпусе расположены гнезда
- СОМ — для общих измерений, подключается всегда черный щуп (нулевая клемма);
- отверстия для измерения тока до 10 или 20 А, для красного щупа (фазная клемма);
- для тока до 200 мА, отрицательный контакт для термопары;
- для измерения других параметров, плюсовой контакт для термопары.
В центре устройства — дисковый переключатель, с помощью которого устанавливается нужный режим. Обозначения измеряемых величин и их диапазон нанесены по кругу. Переключение производится поворотом указателя со стрелкой или другой меткой на конце. На корпусе некоторых моделей предусмотрены также дополнительные контакты для измерения температуры, характеристик конденсаторов, катушек или транзисторов.
Описание функций
В профессиональной среде популярны электронные тестеры с токоизмерительными клещами. Они предназначены для определения текущих параметров без размыкания цепи. Проводник помещается между магнитопроводами. Электромагнитное поле вызывает колебания в датчиках, которые мультиметром переводят в нужные значения — ток, напряжение, частоту.
Наибольшими возможностями обладают устройства профессионального уровня с собственным программным обеспечением. Это стационарный прибор с блоком питания, который подключается к компьютерам.
Особенности китайских мультиметров
Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.
Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.
Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента
Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников
Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.
Режимы работы
Для измерения определенной характеристики нужно выставить правильный режим работы. С помощью кругового переключателя выбирается один из вариантов для нахождения:
- напряжения переменного тока — ACV;
- силы постоянного тока — DCA;
- напряжения постоянного тока — DCV;
- коэффициента усиления транзистора — hFE;
- режим проверки диодов — графический знак «диод»;
- электрического сопротивления — Ω.
Питание подключается поворотом диска или кнопкой «power». В некоторых мультиметрах кнопками активируется подсветка или заморозка экрана («hold»). Если на основном переключателе не предусмотрены раздельные шкалы для измерения переменного и постоянного напряжения или силы тока, то с помощью специальной кнопки можно установить нужный режим.
Для определения емкости конденсатора на корпусе может быть отдельный выход. На шкале прибора выделяется блок, обозначенный Fcx.
Классификация мультиметров
Существует две основные группы тестирующих приборов (мультиметров). Одни из них называются аналоговыми. Устройство мультиметра такого типа отличается наличием циферблата со шкалой. Показания снимаются визуально, когда стрелка, отклонившись от «нулевого» положения, указывает на конкретные цифры. Такие системы уже устарели. Поэтому все, о чем пойдет речь дальше, касаются приборов нового типа – электронных. Работать с ними удобней, возможностей больше, показания точные, погрешность меньше.
Как пользоваться тестером аналогового типа, рассказано в другой инструкции. Сейчас они применяются редко, ведь при снятии показаний, например, напряжения степень погрешности слишком велика. Изначально измерения правдоподобны, но показываются с отклонением. Но сюда нужно добавить человеческий фактор, когда глаз не всегда улавливает минимальное отклонение стрелки. Цифровые устройства не боятся вибрации. От механических колебаний показания не зависят. Индикатор четко указывает величину измеряемого параметра.
Инструкция по использованию
Далее будет дано полное руководство по использованию прибора. Для смены режимов, устройство оборудовано крутящимся в обе стороны переключателем. Для описанных ниже функций, положение измерительных щупов должно быть следующим:
- Измерительный щуп красного цвета совмещается с разъемом «V,Ω,mA».
- Измерительный щуп черного цвета с разъемом «COM».
Далее отдельное описание работы для каждой функции.
Постоянное напряжение
Для работы с этим видом напряжения, переключатель необходимо перевести на одно деление против часовой стрелки. Положение DCV (V –).
Далее стоит выбрать примерный параметр измеряемых токов. При работе с напряжением до 12 вольт, необходимо установить прибор на отметку 20 вольт. Далее каждый щуп мультиметра соединить с «+» и «−» цепи. На смену полярности укажет значок «−» на экране.
Переменное напряжение
Для использования этой функции, нужно провернуть переключатель на одно деление по часовой стрелке.
Далее выбрать параметр замера. Для бытовых сетей устройство устанавливается на отметку 750 вольт. Замер производится двумя щупами. На смену фазы также укажет значок дисплея.
Сопротивление
Эта функция доступна в режиме «Ω». Для замера нужно соединить оба щупа с обоими концами проверяемой детали или согласно схеме электрической цепи.
Также в этом положении доступен замер состояния диодов.
Прозвонка
Для работы в этом режиме, необходимо переключить прибор на значок «Зуммер» ●))). Замер целостности цепи или провода проводится при соединении обоих измерительных щупов к концам токопроводящего элемента.
Транзисторы
Для проверки транзисторов прибор оснащен отдельным гнездом «PNP/NPN». Чтобы выполнить проверку транзисторов, устройство переводится в режим «hFE». Далее, согласно полярности, ножки проверяемого транзистора вставляются в гнездо для проверки работоспособности.
Это основные функции, доступные для щупов при положении V, Ω, mA/COM.
Постоянный ток
Перед тем как использовать этот режим, необходимо вынуть красный измерительный щуп и переключить его в разъем «10А». При этом переключатель мультиметра переводится на отметку «DCA». Стоит помнить, что подобные замеры безопасно проводить только при параллельном подключении под нагрузкой.
Электробезопасность
- При работе с мультиметром обязательно выполнение следующих правил обращения с прибором, обеспечивающих защищенность в плане электрической безопасности:
- запрещается работать с цифровым мультиметром в условиях повышенной влажности (в ванной комнате с остатками влаги, например);
- недопустимо менять положение кругового переключателя, а также выбирать новый предел измерения в процессе снятия показаний в розетке;
- ни в коем случае нельзя измерять электрические величины со значениями, превышающими выбранный вами предел;
- категорически запрещено пользоваться цифровым прибором при неисправных (поврежденных механически или надломленных) измерительных проводах и щупах.
В заключение отметим, что к этой же проблематике (а именно – к вопросу безопасности) следует отнести и еще одну особенность применения мультиметра. Дело в том, что при работе с этим прибором вы сможете не только померить действующее напряжение, но и установить характер неисправности, проявляющейся в виде его отсутствия.
Для этого вам дополнительно потребуется обычная индикаторная отвертка, посредством которой вы сможете установить факт наличия (или отсутствия) «фазы» на одном из розеточных клеммников.
Случается, что индикаторная отвертка показывает наличие «фазы», а при вставлении обоих измерительных щупов в розетку показание мультиметра не меняется. Это значит, что в «нулевой» жиле электропроводки имеется обрыв, или нарушен контакт в соединении ее с розеточным клеммником.
Использование мультиметра очень упрощает работу электрика. И на бытовом уровне прибор может пригодиться, если надо проверить, исправна ли розетка, и какое напряжение в сети.
Питание
В обоих видах мультиметров для работы требуются элементы питания. Некоторыми видами индикаторов можно измерять напряжение и без батарей, однако для всех остальных видов измерений все-таки требуется источник энергии.
Это могут быть батарейки разных видов – АА, ААА, «Крона» («6F22») или аккумуляторы. Существуют модели со встроенными аккумуляторами, которые можно подзарядить.
За несколько часов аккумулятор вполне может разрядиться. Поэтому для тех, кто постоянно пользуется измерительным прибором, лучше выбрать модель с автоотключением.
Что такое мультиметр
Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:
- напряжение;
- сила тока и электрическое сопротивление участка цепи;
То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.
Применение прибора
- нижнее – общее;
- верхнее – для измерения силы тока;
- среднее – для измерения напряжения и сопротивления.
Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.
Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.
Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.
Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.
Точность работы мультиметра
Для любого мультиметра в инструкции описаны характеристики, где сказано, насколько результат замера может отличаться от действительной величины. Имеет значение разрядность индикатора. У самых простых устройств она равна 2,5. Для прецезионных эта характеристика выше, и равна 8,5. Под разрядностью стоит понимать способность отображать результат от 0 до 9 в полном объеме.
На примере это выглядит следующим образом. Если разряд равен 3,9, тестер способен позволяет выводить данные от 0,000 до 1,999 включительно без переключения режима. В противном случае требуется дополнительная несложная настройка.
Но это что касается удобства пользования. Точность работы мультиметра зависит от разряда лишь косвенно. Однако связь очевидна. Если взять прибор с разрядностью 2,5, отклонения возможны в пределах 10% в сторону увеличения или уменьшения.
Для профессиональной работы электронщики покупают тестеры с разрядом 4,5. Тогда максимальная погрешность всего 0,1%. Более дорогие приборы позволяют замерять параметры цепи и электродеталей с отклонением в 0,01% от показаний, выведенных на индикатор (экран, монитор). Портативные приспособления имеют меньший класс точности, чем стационарные, непереносные.
Переменное напряжение
Мы уже знаем, как проверить батарейку, и теперь пора осилить более серьёзную задачу. А именно – переменное напряжение. Но перед этим научимся тыкать щупами в нужное место. Потому что при работе с промышленным стандартом 220 В весьма велика вероятность что-нибудь испортить. Для тестирования попробуем зарядное устройство любого телефона.
Старайтесь найти старенькое с открытыми контактами, потому что miniUSB это не то, с чем удобно работать штатными щупами тестера. Обычно для труднодоступных мест используются специальные иголки, но их ещё нужно купить, а в комплекте обычно не имеется. Когда открытый разъем адаптера телефона обращён к нам лицом, то фаза обычно находится слева. Это распространённый шаг. В розетке фаза тоже должна находиться слева. В это место ставим красный щуп, а чёрный на вторую клемму (либо корпус, если второй клеммы нет). Тестер должен показать штатное напряжение питания адаптера. Не забудьте включить его в розетку.
