Устройство электрического чайника

Достоинства и недостатки этого предмета

Да, воду можно вскипятить в кастрюле, кофе сварить в кофеварке или турке, а про чайник забыть. Но не нужно рубить сплеча, постараемся разобраться в вопросе со всех сторон.

Плюсы

Современные модели работают от электричества и способны самостоятельно выключиться при достаточном нагреве. Я считаю, что это немаловажный аспект безопасности! Иногда можно просто забыть о кипящей воде: важный звонок с работы, детская шалость или банальная невнимательность.
Быстрое закипание значительно экономит время, особенно если речь идёт об утренних сборах на работу, когда традиционно каждая секунда на вес золота.
Качественные модели служат долго и выглядят очень эстетично, становясь украшением интерьера.
Горячая вода, доведённая до нужной температуры, раскроет букет ароматов и вкусов хорошего чая, позволяя насладиться минутой отдыха.

Недостатки

Дешёвые версии часто ломаются и выделяют вредные вещества, добавляя в воду привкус пластмассы, но это − вопрос выбора.
Высокое потребление электричества, хотя оно частично нивелируется быстротой закипания.

Устройство электрочайника

Подставка электроприбора

Основополагающий связующий элемент питания электроприбора – это подставка электрочайника. Внутри подставки находятся электрические контакты, тот, что по центру – нужен для заземления, боковые направляют ток в чайник (220В).

@Electrik.info

Нагревательный элемент

Эффективность работы прибора зависит от его элемента нагрева (ТЭН), который расположен внутри чайника на самом дне. Бывает двух типов: изогнутый или закрытый. На границах данного элемента должны быть изолированные выводы, подающие питание в устройство.

@Shop.by

Включение электроприбора

В любом электрическом приборе установлен специальный рычажок, отвечающий за включение/выключение электрочайника. После нажатия на него выключатель подаёт напряжение на ТЭН и приводит в действие механизм нагрева.

Чтобы защитить электрочайник от перегрузок и не допустить замыкания электроприбора, предусмотрено тепловое реле. Местом его расположения чаще всего является ручка чайника. Нередко для удобства реле совмещено с выключателем. Реле фиксирует скачки напряжения, перегревы или замыкания и прекращает подачу питания.

@polar.ru

Индикатор включения/выключения

У многих моделей имеется индикатор, сигнализирующий о состоянии электроприбора. Выглядит как маленькая лампочка, расположенная вблизи клавиши включения. Лампочка загорается и горит, пока электрочайник работает и гаснет сразу после его выключения.

Форма подставки

Многие не обращают внимание на этот параметр, однако его тоже следует учитывать — от него зависит удобство пользования чайником. Классическая подставка представляет собой простую панель, на который чайник ставится в стандартное положение

Это не всегда может быть удобно, особенно если у вас небольшая кухня или травмирована правая рука. Поэтому рассматривать такие модели стоит только с точки зрения доступности — они дешевле так называемого Пируэта

Классическая подставка представляет собой простую панель, на который чайник ставится в стандартное положение. Это не всегда может быть удобно, особенно если у вас небольшая кухня или травмирована правая рука. Поэтому рассматривать такие модели стоит только с точки зрения доступности — они дешевле так называемого Пируэта.

Он получил свое название за то, что чайник легко можно вращать в любую сторону на круглой базе. Таким образом, вы можете развернуть ручку так, как вам удобно — в любую сторону.

Без сомнения, второй тип гораздо более комфортен в быту — однако стоят такие электрочайники чуть дороже.

Диагностика неисправностей

Для установления причин возникновения неисправностей и дальнейшего ремонта электрочайника, его необходимо разобрать, а все его узлы проверить при помощи мультиметра. Тестирование проводится при помощи поочередного прозвона всей электроцепи устройства, начиная от вилки и заканчивая Тэном. Выполнение диагностики начинается с проверки наличия напряжения в самой розетке. Для этого можно воспользоваться тестером или подключить к розетке другое устройство. Если оно будет работать, тогда неисправна розетка и к ней не поступает электропитание. Перед проведением ремонта электрочайника необходимо:

При помощи мультиметра, в режиме прозвона, выполнить диагностику вилки, шнура и контактных групп.
Один щуп мультиметра прикрепить к штырю вилки, а вторым прозвонить все контакты устройства.
Проверить кабель и контактные группы второго штыря вилки чайника при помощи мультиметра.

Если при помощи тестера можно сделать прозвон всех трех контактов, тогда подставка чайника является исправной и причину его поломки следует искать в другом месте. Для этого необходимо демонтировать заднюю крышку аппарата и сделать диагностику клеммной колодки разъема питания. Если контакты клеммной колодки не удается прозвонить, тогда это говорит о том, что их следует разобрать и почистить (убрать с контактов гарь и окисления).

Также при помощи тестера прозванивается выключатель (кнопка включения аппарата). Для этого необходимо одним щупом тестера прикоснуться к проводу, который подведен к выключателю, а вторым к жиле, которая прикреплена к нагревательному элементу. Во включенном состоянии мультиметр должен издавать звуковой сигнал. Однако если такого сигнала нет, тогда кнопку включения на устройстве нужно заменить.

Во время проведения ремонта чайника, на последнем этапе диагностики, проверяется работоспособность самого нагревательного элемента. Диагностика электросхемы выполняется при помощи тестера на предмет разрыва спиралей Тэна либо появления замыканий в цепи.

№3. Выбираем правильный объем

Объем колбы чайника колеблется от 0,45 до 2 л и более. Встречаются гиганты объемом 3 л. Чтобы подобрать подходящую модель исходите из того, сколько воды потребуется, чтобы всем домочадцам попить чай вместе. Лучше сделать запас на случай гостей.

Можно руководствоваться следующими советами:

оптимальный объем для семьи – 1,5-2 л;
дорожные чайники имеют объем 0,45-0,7 л. Такая модель может использоваться, если вы живете один, или пьете чай и кофе небольшими порциями;
для пары отлично подойдет чайник 0,8-1 л;
для большой семьи или офиса лучше взять чайник на 2 л и более.

При выборе объема учитывайте и вес колбы. Если пластиковый чайник при полном заполнении объема в 2,5 л будет вполне подъемным, то керамическое изделие при том же подъеме будет уже сложно удержать на весу.

Чайник с фильтром — какой выбрать фильтр?

Все хотят, чтобы вода, которую вы пьете, была как можно более чистой. Поэтому стоит обратить внимание, какие фильтры есть в чайнике. Они могут быть:

Сетчатый нейлоновый фильтр — самое дешевое и популярное решение. Он улавливает более крупные примеси, такие как частицы даже накипи.
стальной сетчатый фильтр — более эффективен, чем нейлоновая сетка. Он улавливает даже мелкие загрязнения.
угольный фильтр — чайник с угольным фильтром устранит мелкие загрязнения и неприятные запахи.
кувшин с фильтром, интегрированный с чайником — в этом случае вода, налитая в устройство, сначала протекает через фильтр кувшина с фильтром, а уже потом попадает в чайник. Это решение — одно из самых эффективных.

Как выбрать стеклянный чайник

Стильные электрические чайники из стекла сейчас пребывают на пике моды. Согласно статистике, это едва ли не самый популярный материал. Они необычно выглядят и способны стать настоящим украшением вашей кухни.

К тому же, производители, стремясь соответствовать трендам, выпускают самые разнообразные модели: причудливой формы, с расписными узорами, со светодиодной подсветкой или имитацией окрашивания воды. Поэтому вы без труда подберете чайник на любой вкус.

Легко подобрать любой дизайн стеклянного чайника.

Кроме того, стекло — самый экологически чистый материал, поэтому такие чайники условно можно назвать самыми безопасными для здоровья. Почему условно? В любом случае, стеклянным будет только корпус

Нагревательный элемент и крышка изготавливаются из пластика или металла, поэтому тут важно проявить такое же внимание к их качеству, как и в предыдущих случаях

Проверяйте качество деталей из пластика и метала — от них зависит ваше здоровье.

Учитывайте и особенности ухода: придется пользоваться только бутилированной водой, так как любой налет сразу бросается в глаза. Да и снаружи мыть его придется практически каждый день — на стекле заметны отпечатки и малейшие пылинки.

Особенности конструкции

Электрические чайники можно назвать простыми устройствами, поставив их в один ряд с миксерами, блендерами и аналогичной кухонной техникой. Сегмент радует обилием самых разных моделей, начиная от бюджетных и заканчивая премиальными, исполненными из высококачественных материалов. Но несмотря на стоимость принцип работы устройства остаётся неизменным.

Основные элементы электрочайника.

Резервуар. Важная особенность этой части – объём и материал исполнения. У некоторых моделей резервуар может быть отдельно стоящим.
Нагревательный элемент (ТЭН). Встречаются дисковые решения и спиралевидные.
Приёмник. Здесь мы имеем подставку с сетевым кабелем и интерфейсом/приёмником куда устанавливается чайник.
Термостат. Элемент располагается, как правило, рядом с кнопкой включения и отвечает за отключение прибора после закипания воды.

Принцип работы электрочайника прост: после нажатия на кнопку включения начинает работать ТЭН до тех пор, пока вода не закипит. Устройство само отключается благодаря термостату: пар, попадая через специальный канал на пластину термостата, заставляет её расширяться, размыкая тем самым контакты.

Устройство термопота

Под беспроводным в данном случае подразумевается, что у самого чайника отсутствует электрический провод для соединения чайника с источником электропитания. С источником проводом соединяется входящяя в комплект чайника подставка на которой имеются электрические контакты для передачи электрического тока на предусмотренные контакты самого чайника при установке на неё чайника. Такая конструкция делает чайник более мобильным и компактным, так как к примеру, при переноске и установке на стол провода не мешаются.
В отличие от термопотов, чайники с терморегулятором не имеют достаточной термоизоляции колбы для горячей воды и несмотря на то, что могут поддерживать температуру воды в определённых пределах путём периодического включения чайника, более рассчитаны для нагрева воды до определённой температуры не допуская её закипания. Они дешевле термопотов, но дороже обычных чайников без терморегуляторов.

На что нужно обратить внимание?

Иногда чайник начинает работать медленно, вода греется неэффективно. Разница может происходить со временем, но почему это наблюдается? Дело в том, что накапливается накипь на нагревательном элементе, и его работа снижается в несколько раз. Если сломался электрический чайник, как починить его? Решить проблему можно при помощи специальных чистящих средств. Они продаются в магазинах. После покупки стоит обратиться к инструкции, потому что она различная для каждой модели устройства.

Дело в том, что каждый создает средства от накипи по своему принципу. От состава внутри будет зависеть процесс применения. Поэтому отвечая на вопрос, как починить сломавшийся электрический чайник, не стоит исключать такую ситуацию, как образование налета. Его некоторые пробуют очищать острым предметом, но это решение не принесет должного результата и можно повредить спираль нагрева.

Еще один неожиданный момент, который не является поломкой, это открытая крышка. Если она плотно не зафиксирована, то чайник не будет включаться. Работа не начинается, потому что может блокироваться пар, который идет через отверстие. Такое происходит редко, но случается. А забивается отверстие тем самым налетом извести. У пара нет прохода к биометрической пластине, и ничего не происходит.

Выбор мощности

Мощности нужно уделить достаточно внимания, она колеблется от 1000 до 4000 Вт. Чем меньше мощность, тем больше времени требуется, чтобы вскипятить воду. Высокомощные устройства имеют плюсы и минусы.

Дешевые модели имеют мощность 1000-2000 Вт, требуют больше терпения для кипячения воды.
Наиболее популярные модели имеют мощность 2000-2400 Вт, время кипячения 1 л воды составляет 2,5 минут. Следует помнить: чем больше мощность, тем больше расход электроэнергии.
Моделей мощностью более 2400 Вт сравнительно мало. Устройства могут вскипятить литр воды так быстро, что едва хватит времени подготовить аксессуары для заваривания чая. Они идеально подходят людям, живущим в спешке, экономящим каждую минуту.

Подсветка и индикация включения

Большинство электрочайников обладают индикатором включения. Он начинает работать одновременно с включением кнопки пуска. Поэтому если индикатор не загорелся, следует проверить включение вилки в розетку или попробовать поставить чайник на подставку еще раз. Вполне может быть, что прибор был установлен криво, и подключение к сети не произошло.

Подобная подсветка представлена чаще всего в виде неоновой лампочки в кнопке включения. Более дорогие модели имеют светодиодную подсветку воды.

Несложная чистка, включение только при наличии воды помогут прожить чайнику гораздо дольше и радовать владельцев вкусным и душистым напитком без дополнительных примесей.

Бытовая техника Чайник

Устройство электрочайника

Подставка электрического чайника

В своей конструкции подставка имеет три электрических контакта — два подпружиненных в концентрических канавках и один в центре. Центральный контакт (под штырь) — это соединение с заземляющим проводником РЕ. Два других (медные пластинки) — подают напряжение на чайник (220 В).

Нагревательный элемент (ТЭН)

Если снять крышку электрочайника, то на его дне мы увидим нагревательный элемент. Он либо открытый (изогнутый ТЭН), либо закрытый (металлический диск).

На концах нагревательного элемента имеются изолированные керамикой от корпуса выводы для подачи питающего напряжения. К ним приварены контактной сваркой стальные плоские контакты, на которые надеваются накидные клеммы.

Включение и защита чайника

Для подачи напряжения на нагревательный элемент (включение чайника) в ручке прибора имеется электрический выключатель с размыкающимся и замыкающимся контактами.

Для защиты чайника от перегрузок в сети в нем устанавливается тепловое реле. Оно чаще всего совмещается в выключателем, расположенным в ручке электроприбора. Реле отключает напряжение в случае короткого замыкания, скачков напряжения и нагрева электрических проводов.

Также для защиты электрочайника в нем устанавливается термостат. Он располагается, как правило, рядом с нагревательным элементом. Его задача отключить прибор в случае чрезмерного нагрева ТЭНа — забыли налить воду в чайник или она выкипела. Термостат представляет собой биметаллическую пластину, которая изгибается при сильном нагреве, что приводит к размыканию контактов. Как только пластина остывает, она снова замыкает контакты.

Индикатор включения электрочайника

В большинстве моделей чайников в основании или на клавише включения устанавливают индикатор включенного состояния. Это чаще всего светодиодная лампочка, напряжения на один контакт которой подается через выключатель чайника. Т.е. мы включаем прибор — загорается лампочка, прибор отключен — лампочка не горит.

Это что касается электротехнической составляющей конструкции электрочайника. Теперь поговорим немного о его других элементах.

Корпус электроприбора

Корпус электрического чайника может быть выполнен из пластика, стекла или металла. Более дешевые из пластика, более дорогие модели — из стекла.

Подставка прибора, как правило, выполняется из того же материала, что и сам чайник.

Последовательность действий при ремонте

Если сломался электрочайника, то вначале надо проверить шнур с подставкой, убедившись, что напряжение подается к чайнику. Делают это, позванивая контакты мультиметром. Перегоревшую подставку попробуйте разобрать и припаять контакты, но если контактная группа расплавилась, то починить ее уже не удастся.
Если со шнуром и подставкой все в порядке, то на следующем этапе надо проверить кольцевые контакты на самом чайнике, предварительно нажав кнопку вкл. Скорее всего, сигнала не будет, поэтому надо открутить нижнюю часть и уже внутри проверить все контакты, чтобы узнать, что конкретно не работает. Нерабочую спираль или термодатчик надо заменить.
Далее проверяют кнопку автоматического выключения, расположенную на ручке. Она довольно часто выходит из строя, поскольку происходит окисление контактов. Их надо зачистить наждачкой, и прибор будет нормально работать.

У современного чайника устройство таково, что труднее всего добраться до кнопки включения-выключения, чтобы ее починить. Для этого придется снять крышку и открутить болты вверху и внизу ручки

Делать это надо осторожно, поскольку пластмассовые детали легко ломаются. Если не светится светодиодная лампочка, то ее тоже меняют

Чем и как заклеить электрочайник

Прежде чем давать любые рекомендации, нужно сразу оговориться: во многих случаях протечек ремонт считается невозможным. Иногда за него берутся специалисты из мастерской, но всегда под ответственность хозяина прибора. То есть – мастера отказываются давать гарантии. А в большинстве случаев саморемонт является временной мерой – до покупки нового электрочайника.

Но в некоторых случаях сделанное временно работает годами. Добротно починить протекающий чайник поможет специально предназначенный для таких целей термоклей, который выпускается в виде длинных эластичных цилиндров. Он обладает уникальными клеящими свойствами, при высыхании достаточно мягок и упруг, чтобы выдерживать нагрузку на разрыв, но в то же время прочен и долговечен при любом другом воздействии.

Термоклей прекрасно справляется с высокой температурой и, что самое главное, не токсичен. Использовать его необходимо посредством специального термопистолета. Порядок действий такой:

цилиндр вставляется в клеевой пистолет;
выжидается время, необходимое для разогревания и расплавления конца палочки;
размягченное вещество наносится на нужную поверхность и равномерно распределяется;
по окончании застывания процесс повторяется (если есть необходимость).

Достойно конкурирует с жидкими гвоздями (термоклеем) холодная сварка. Это еще один универсальный клеевой состав, не уступающий по качествам средству, описанному выше. А в обращении он намного проще своего пистолетного аналога. Клеящую смесь легко нанести на трещину с помощью дозатора, входящего в комплект.

Но есть ряд нюансов при заклеивании чайников, изготовленных из разных материалов.

Пластиковый чайник

Пластмассовый корпус наиболее совместим с перечисленными клеящими смесями. Термоклей, по сути, и является пластиком. Только состав у него другой. Поэтому с его помощью качественно починить трещину в корпусе можно достаточно легко.

Металлический чайник

Пострадавшему от коррозии металлическому чайнику также легко можно продлить эксплуатационный срок. Для этого на проблемное место наносится заплатка из клеевой смеси. Желательно с обеих сторон. Полностью проблему постепенного разрушения металла латка не решит, но существенно замедлит процесс.

Стеклянный чайник

Если из-за трещины потек чайник из стекла, то качественно склеить корпус не получится. То есть, термоклей прекрасно справится со своей задачей, но работа окажется бесполезной по причине постоянного колебания температурных режимов, из-за чего трещина все время будет расширяться и быстро выйдет за пределы заплаты. Но если нужно устранить течь из окошка, ремонт с помощью холодной сварки будет качественным, и прибор прослужит еще долгие годы.

Керамический чайник

Если керамический электрочайник при падении разбился на кусочки, то восстановлению он не подлежит. А в остальном такой аппарат ремонтируется, как и его аналоги из другого материала. Ведь универсальный термоклей прочно удерживает соединения керамики со стеклом, а дно у этих приборов часто выполнено из металла.

Плюсы и минусы электрочайников самых известных производителей

В поисках электрочайника вы найдете множество фирм производителей, позиционирующих свой товар в самом лучшем свете. На деле у каждой марки есть свои достоинства и недостатки.

Tefal

Марка зарекомендовала себя как производитель качественной посуды для приготовления пищи. Чайники не исключение. Модели представлены на рынке в большом ассортименте форм, расцветок и видов. Производитель позаботился о безопасности эксплуатации, оборудовав приборы необходимой защитой.

Delonghi

Итальянская компания производит дорогие и качественные электрочайники уникальной формы и дизайна. Они эргономичны, надежны и безопасны. Корпус изготавливают из высококачественной нержавеющей стали. Так как форма и дизайн уникальны, некоторым покупателям поначалу прибор кажется не удобным.

Redmond

Российская фирма, популярная в основном за счет мультиварок неплохого качества. Также производитель специализируется и на изготовлении электрических чайников. В ассортименте присутствуют в основном качественные модели хорошей сборки, разной мощности и удобным дизайном. Однако встречаются недоработанные модели. В них отмечают отсутствие окошка уровня воды в емкости и неудачную форму носика, из-за которой вода зализывается под чайник.

Polaris

Продукция фирмы Polaris собирается в Китае, однако представлена в сравнительно хорошем качестве по доступной цене. Вы сможете найти модель, которая будет соответствовать вашим требованиям в зависимости от мощности, объема емкости и функционала. Из минусов покупатели отмечают громкий шум во время нагрева у некоторых моделей.

Scarlett

Ассортимент чайников марки Scarlett достаточно велик, цены демократичные. Хорошо пользуются спросом стеклянные чайники Scarlett, которые сочетают в себе соотношения цены и качества. Они хорошо собраны и оборудованы необходимыми функциями. В некоторых моделях может недолго держаться запах пластмассы, который со временем выветривается.

Необычные идеи: для чего ещё может пригодиться чайник

А на закуску я приготовила несколько очень интересных лайфхаков для продвинутых пользователей.

Всё гениальное просто – варить компоты прямо в чайнике! При этом нам не будут нужны половники, просто варим любимый компот, через носик переливаем в кувшин, а оставшийся фруктовый жмых отправляем, куда следует.
Через кипящий чайник протягивают пряжу для повторного вязания, чтобы выпрямить нить.
На чайник можно ставить банки для стерилизации, но это подходит для хозяек, у которых немного заготовок.
В кипящей воде хорошо обрабатывать соски для малышей.
А ещё очень удобно форсировать готовку. Большие кастрюли с холодной водой требуют много времени для «разгона» процесса, поэтому стоит вскипятить полный электрический чайник воды и добавить в кастрюлю кипятка.

Так что не получилось у нас избавиться от чайника, возвращаем его на место и пользуемся дальше. Кто по назначению, а кто уже и нет! Решение за вами.

Автоматика и безопасность

Все современные чайники снабжены функцией автоматического отключения при закипании и защитной блокировкой от включения без воды. Автоматическое выключение чайника с нагревшейся водой имеет несколько преимуществ: экономия электроэнергии и главное — не перекипающая вода. Кипятить воду, по мнению специалистов, желательно один раз, особенно водопроводную. При кипячении выходит обессоленный пар, и в остающейся воде увеличивается концентрация солей.

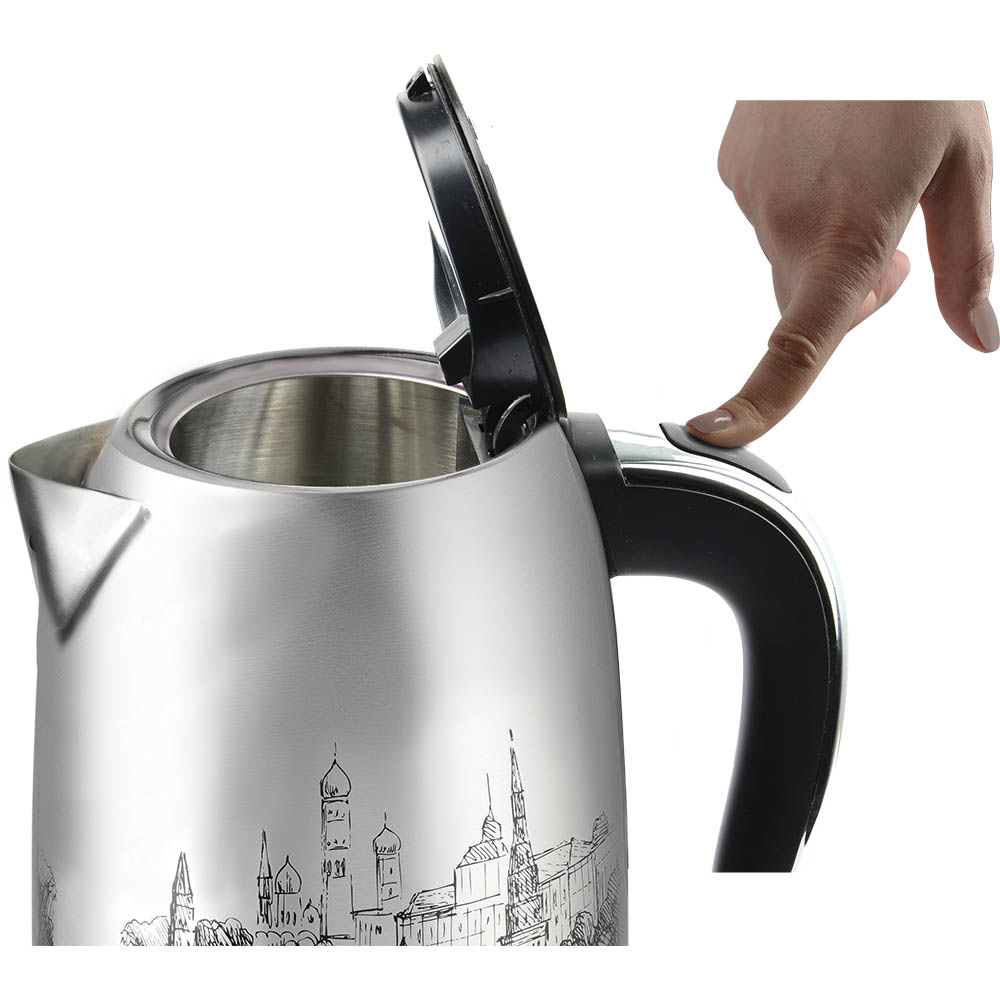

Как правило, современный электрический чайник имеет верхнюю крышку с блокирующим замком, защищающую от случайного выплескивания горячей воды. Ручка чайника не нагревается от горячей воды.

Виды ТЭН

Современные модели электрических чайников состоят из следующих компонентов:

специальная подставка,
нагревательный элемент,
корпус,
стеклянная колба,
термостат.

Так как основной частью любого чайника является нагревательный элемент (ТЭН), то по своей конструкции устройства классифицируются по типу нагревательной поверхности.

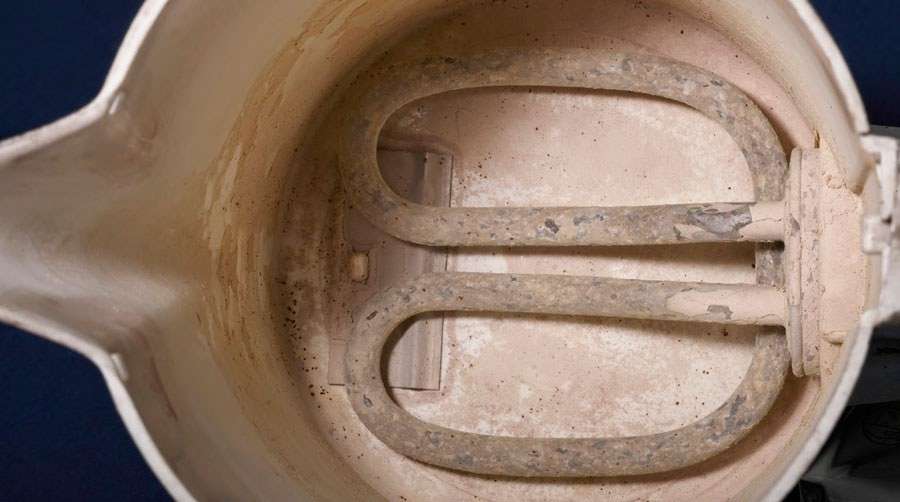

Нагревательная поверхность открытого типа, как правило, представляет собой пластину из нержавеющей стали, которая располагается на дне корпуса и имеет непосредственный контакт с водой. Такой тип ТЭНов характерен для моделей низкого ценового диапазона.
Нагревательная поверхность закрытого типа представлена специальной поверхностью, изолированной от контакта с водой. Это позволяет избежать возникновения накипи на стенках и на самом ТЭНе устройства. Устройства с такими нагревательными поверхностями характеризуются более высокой стоимостью.
