Термистор ptc как проверить

Содержание

Виды термических резисторов с положительным ТКС

Рассмотрим виды термических резисторов, для PTC и NTC они одинаковые.

Разновидности по особенностям действия

По типу действия (сработки) есть такие типы ТР:

с контактным принципом: термопары, датчики, элементы-термометры заполненные и биметаллические;
бесконтактные. Это терморезисторы с инфракрасным принципом. Распространенные в оборонной отрасли, могут реагировать на тепловые ИК излучения, оптические лучи, выделяемые газами и жидкостями.

Номинал, разновидности по температурным параметрам

Детали чаще рассматриваются в международной системе измерений СИ, в Кельвинах. Переводить К в градусы Цельсия нужно особым образом — сравнивая две шкалы.

Один градус К равен 1° C, но точки на шкалах разнятся: нулю по Цельсию отвечает 273.150 на линейке, градуированной Кельвинами. Также тут есть такая отметка как абсолютный ноль, но это не «0° C» — он равен о.

Терморезисторы различаются по степени реагирования на определенную температуру так:

низкотемпературные. Реагируют на t° ниже −102 °C (в Кельвинах 170° К);
средне. 170…510° К;
высоко: от 570° К;
отдельный тип: 900…1300° К.

Первоначальные характеристики терморезисторов — термисторов, позисторов — могут изменяться при функционировании с частыми колебаниями t°.

Разновидности датчиков

в режиме охлаждения от +18° до +45°C;
в режиме обогрева от -5° до +18°C.

Модели премиум класса отличается более широкими границами показаний термометра от -25° до +55°C. Датчик температуры кондиционера определяет параметры воздуха на улице и внутри помещения, а также собирает данные на узлах системы.

Другая группа средств измерений контролирует давление. Устройства устанавливаются во фреоновую магистраль и размыкают цепь управления при отклонениях показателя от нормы.

Чистота воздуха — один из параметров, на которые распространяется действие кондиционера. Многоступенчатые системы фильтрации позволяют привести его к безопасным и комфортным показателям. Специальные сенсоры определяют уровень углекислого газа, сигаретного дыма, озона, пыли, различных примесей и запахов. При появлении в воздухе определенных веществ устройство дает сигнал системе фильтрации. Ионизаторы, фотокаталитические и бактерицидные очистители избавляют помещение от запахов, дыма, бактерий и аллергенов. По мере очистки изменяется цветовая индикация датчика. Эти устройства устанавливаются редко, ими комплектуются модели с многоступенчатой фильтрацией.

Сфера применения

Более дорогой элемент защиты применяется в сложных производственных процессах, как своего рода предохранитель. К примеру, их могут вмонтировать на исполнительное реле, которое при нагреве этой радиодетали отключает всю электрическую цепь.

Также они нужны для:

Защиты электродвигателей. Если заклинит ротор, обмотка будет защищена от перегорания. Датчиком и предохранителем здесь выступает позистор, который подключается к управляющему приборчику, со своим исполняющим реле и со своим пускателем. При опасной ситуации, когда возрастает сопротивление, уходит сигнал на необходимый элемент и уже оттуда проходит исполнительная команда на моментальное отключение мотора.
Для предохранения обмоток трансформаторов от значительных перегрузочных значений и последующего перегрева. Здесь позистору место в электрических цепях первичной обмотки.
Защиты нагревательного узла в клеющих пистолетах.
Как вспомогательный узел для подогрева двигателя перед запуском.

Классификация по уровням температур:

низкотемпературные (менее 175 К);
среднетемпературные (175–515 К);
высокотемпературные (свыше 515 К);
отдельный тип: 900…1300° К.

Как проверить исправность датчика температуры в стиральной машине

Температурный датчик (термостат или терморегулятор) отвечает за правильную настройку и контроль нагрева воды в баке стиральной машины. Основываясь на его показаниях, система автоматического управления своевременно отключает ТЭНы от электросети при достижении водой определенной температуры. Некоторые типы термостатов могут это делать самостоятельно. Таким образом, стирка различных типов белья осуществляется при наиболее оптимальных условиях.

Косвенным признаком того, что терморегулятор вышел из строя, является нехарактерно высокий для заданного режима стирки нагрев воды, вплоть до ее закипания, а также появление большого количества пара. Чтобы правильно определить исправность температурного датчика, а также грамотно провести его замену, надо познакомиться с их основными типами, применяемыми в стиральных машинах.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя. В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля

Для предотвращения поражения пользователя электрическим током, его следует заменить новым

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

https://youtube.com/watch?v=IsetlvJadUM

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Лада Приора Седан “Барни” › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — “смени ТЕРМОСТАТ!”, многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

Самым простым, быстрым и надежным способом проверки является считывание параметров с помощью диагностического сканера. Я пользуюсь автосканером марки Scan Tool Pro Black Edition. Друг подарил на ДР.

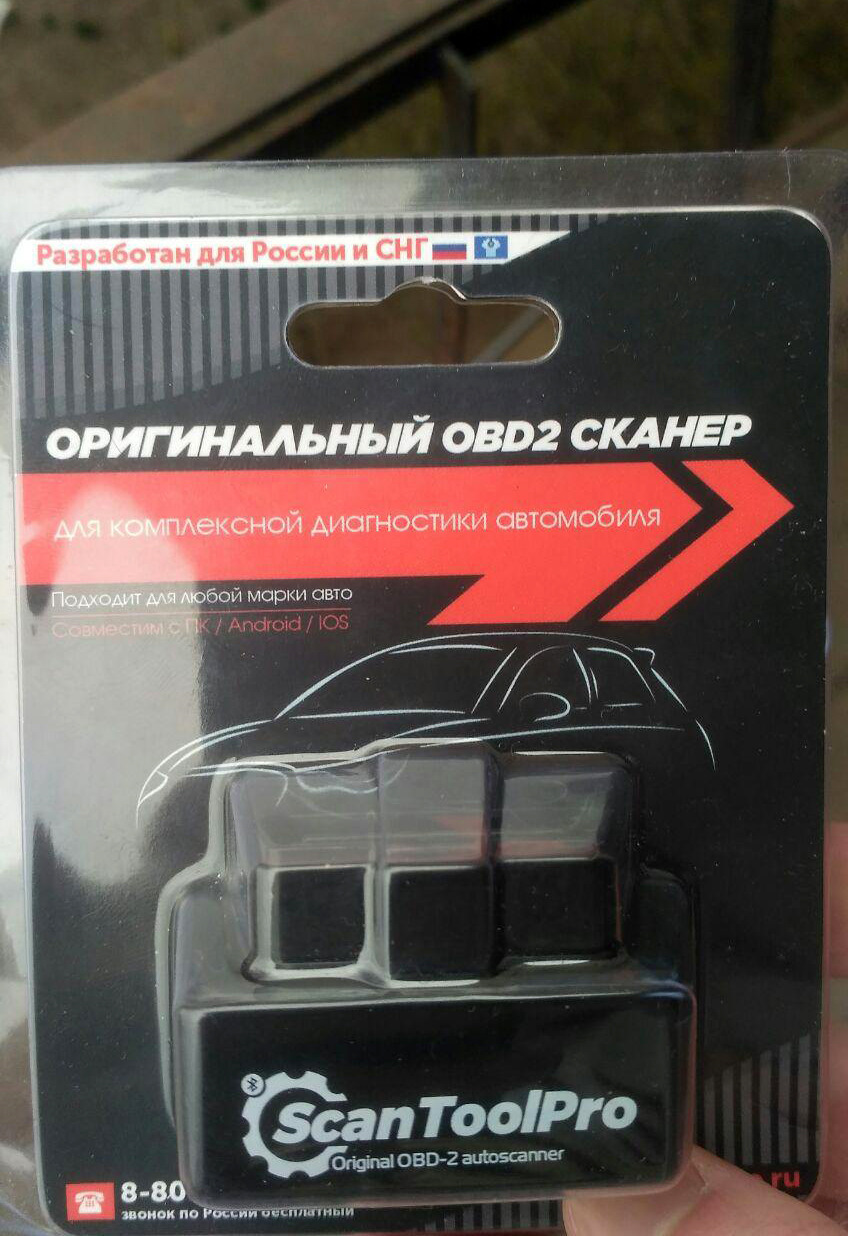

К преимуществам данного автосканера можно отнести то, что он считывает не только двигатель, но и остальные системы автомобиля. Вся информация выводится на экран смартфона. Подключение происходит через блютуз (для андройд) / wifi (для ios). Так что всем советую рассмотреть подобного рода устройства к приобретению, стоимость сканера отобьётся за 1 – 2 поездки на сервис для диагностики.

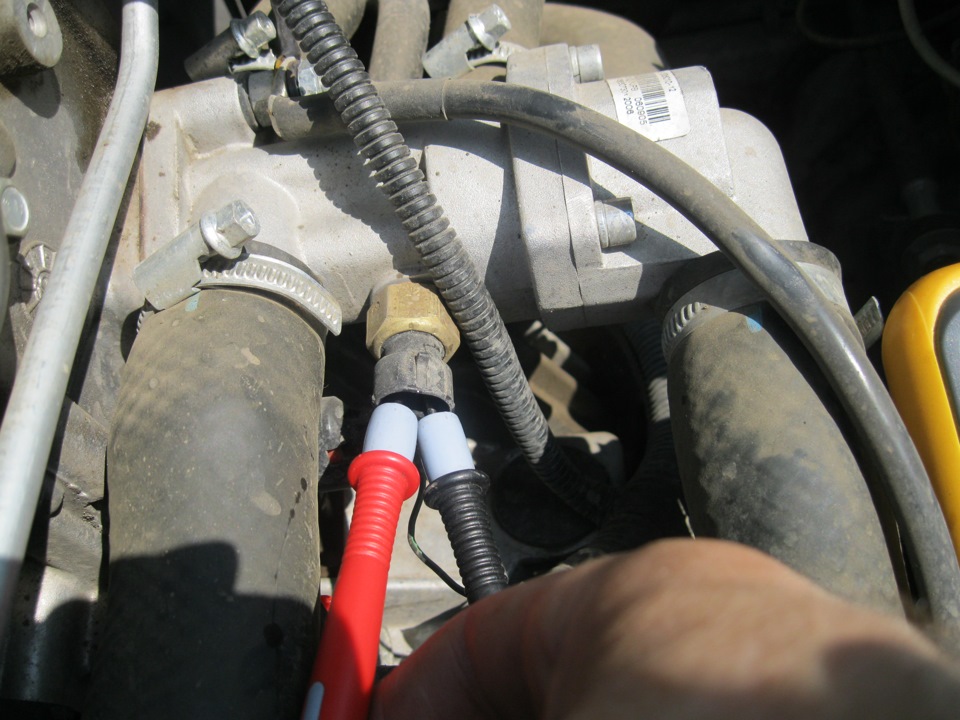

Если нет сканера.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

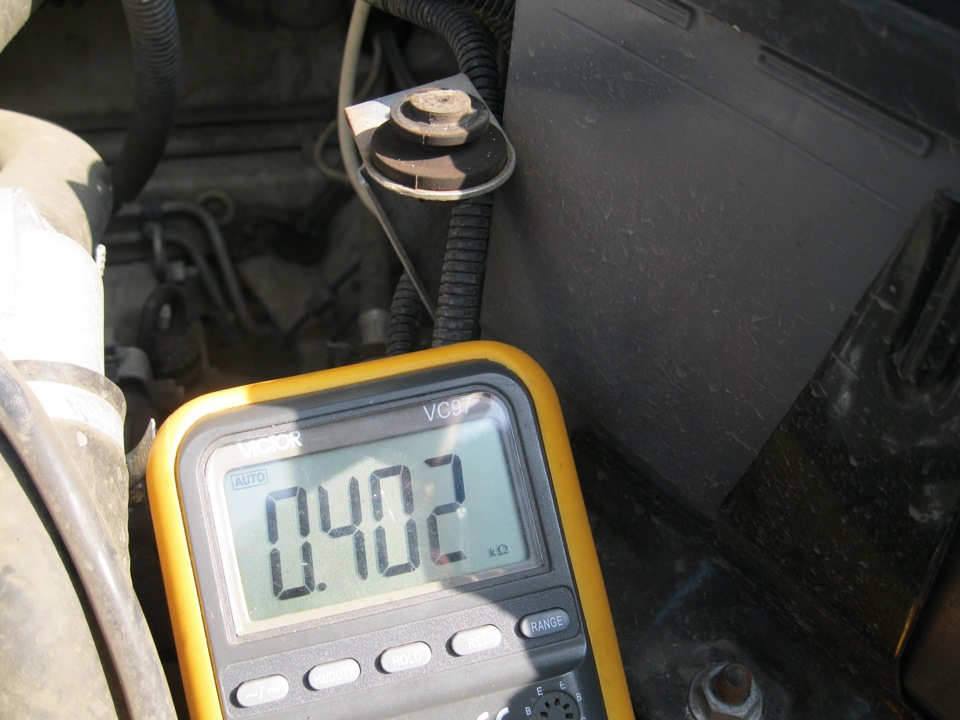

Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром “Этот трогать на нагрев” — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!“В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной”

Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с “отрицательным температурным коэффициентом” — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700

УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил “термостат Приора” и вижу картинку своей машинки

ДАТЧИКИ ТЕМПЕРАТУРЫ КОНДИЦИОНЕРА

Всю систему работы кондиционера задают два основных сенсора: датчик температуры воздуха и испарителя внутреннего модуля. Данные устройства есть в любой стандартной комплектации кондиционеров, даже в бюджетных моделях. Климатические устройства среднего и высокого класса имеют больше термодатчиков. Сенсорное оборудование различается по показателям исполнения и сопротивления. Чаще всего применяются полупроводниковые терморезисторы. Основной принцип работы данных устройств — изменении сопротивления полупроводника в зависимости от показателей температур

Для того, чтобы измерить показателей воздуха внутри помещения и на улице используют устройство в форме капли. Такое устройство (Термодатчик NTS) изготавливается в виде цилиндра. С обратной части устройства есть специальный контактный разъем для того, чтобы подключиться к плате управления, после чего детали соединяют проводом.

Для конкретных сплит-систем, в первую очередь данное устройство подбирается исходя из технических особенностей оборудования. Измерительные приборы устанавливаются во внешнем и внутреннем блоке сплит-системы.

Ищем базу, эмиттер и коллектор на транзисторе

Как сразу найти коллектор.

Чтобы сразу найти коллектор нужно выяснить, какой мощности перед вами транзистор, а они бывают средней мощности, маломощные и мощные.

Транзисторы средней мощности и мощные сильно греются, поэтому от них нужно отводить тепло.

Делается это с помощью специального радиатора охлаждения, а отвод тепла происходит через вывод коллектора, который в этих типах транзисторов расположен посередине и подсоединен напрямую к корпусу.

Получается такая схема передачи тепла: вывод коллектора – корпус – радиатор охлаждения.

Если коллектор определен, то определить другие выводы уже будет не сложно.

Бывают случаи, которые значительно упрощают поиск, это когда на устройстве уже есть нужные обозначения, как показано ниже.

Производим нужные замеры прямого и обратного сопротивления.

Однако все равно торчащие три ножки в транзисторе могу многих начинающих электронщиков ввести в ступор.

Как же тут найти базу, эмиттер и коллектор?

Без мультиметра или просто омметра тут не обойтись.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Сабельные пилы, принцип работы, где применятся, как выбрать

Итак, приступаем к поиску. Сначала нам нужно найти базу.

Берем прибор и производим необходимые замеры сопротивления на ножках транзистора.

Берем плюсовой щуп и подсоединяем его к правому выводу. Поочередно минусовой щуп подводим к среднему, а затем к левому выводам.

Между правым и среднем у нас, к примеру, показало 1 (бесконечность), а между правым и левым 816 Ом.

Эти показания пока ничего нам не дают. Делаем замеры дальше.

Теперь сдвигаемся влево, плюсовой щуп подводим к среднему выводу, а минусовым последовательно касаемся к левому и правому выводам.

Опять средний – правый показывает бесконечность (1), а средний левый 807 Ом.

Это тоже нам ничего не говорить. Замеряем дальше.

Теперь сдвигаемся еще левее, плюсовой щуп подводим к крайнему левому выводу, а минусовой последовательно к правому и среднему.

Если в обоих случаях сопротивление будет показывать бесконечность (1), то это значит, что базой является левый вывод.

А вот где эмиттер и коллектор (средний и правый выводы) нужно будет еще найти.

Теперь нужно сделать замер прямого сопротивления. Для этого теперь делаем все наоборот, минусовой щуп к базе (левый вывод), а плюсовой поочередно подсоединяем к правому и среднему выводам.

Запомните один важный момент, сопротивление p-n перехода база – эмиттер всегда больше, чем p-n перехода база – коллектор.

В результате замеров было выяснено, что сопротивление база (левый вывод) – правый вывод равно 816 Ом, а сопротивление база – средний вывод 807 Ом.

Значит правый вывод — это эмиттер, а средний вывод – это коллектор.

Итак, поиск базы, эмиттера и коллектора завершен.

Какие детали телевизора содержат драгметаллы?

Если необходимо разобрать на запчасти старый телевизор, например «Чайку» или «Эриссон», стоит обратить внимание на некоторые ценные элементы, за которые можно получить приличные деньги. В каких деталях от старого телевизора находятся драгоценные металлы:

В каких деталях от старого телевизора находятся драгоценные металлы:

В конденсаторах. В описываемых элементах телевизионной техники зачастую встречаются золото с серебром. Однако здесь может также находиться палладий либо платина. Огромное количество драгоценных металлов сосредоточено в конденсаторах КМ, а также в запчастях с танталовым, серебристым либо желтым корпусом.
В радиолампах. В описываемых элементах золотом обычно покрывалась сетка, которая прилегала к катоду, чтобы телевизор мог в течение длительного периода времени находиться в рабочем состоянии без ремонта. В зависимости от типа модели в кинескопах ламповых ТВ может находиться приблизительно 17 граммов золота. Также внутри техники могут присутствовать другие драгметаллы, такие как палладий (не более 0,2 грамма), серебро (примерно 75 граммов) и платина (около 2 граммов).
В разъемах. Такие запчасти в основном включают палладий с золотом. Разъемы скупают на вес. В одном килограмме таких деталей может содержаться около 25 граммов золота.
В резисторах. Такие детали в большом количестве содержат серебро. Также в состав могут входить золото с палладием. Кроме того, сплавы из серебра находятся на выводах. Стоит запомнить, что именно в советских резисторах, которые были выпущены до 1982 года со значком «ромб», можно обнаружить достаточный объем драгметаллов.
В транзисторах. На подложках таких деталей имеется золото. Кроме того, этот металл может располагаться на контактах переключателя телевизионных каналов (однако объем золота будет очень маленьким, примерно пару миллиграммов).

Советуем почитать: Тенденции биржевого рынка драгметаллов в 2015

Самыми ценными являются транзисторные ТВ, поскольку в них сосредоточено максимальное количество различных драгметаллов. В ламповых телевизорах содержится незначительный объем металлов.

Приемщиков запчастей в первую очередь интересуют микросхемы, находящиеся в пластиковом корпусе, светодиоды в переключательном блоке каналов, транзисторы и конденсаторы.

Ниже можно ознакомиться со списком, в котором показано, в каких телевизорах и сколько содержится драгметаллов (вес указан в граммах):

«Витязь»: золото – 0,3412, серебро – 7,4606, платина – 0,622, палладий – 0,3199;
«Радуга-719-1»: золото – 0,3135, серебро – 7,1795, платина – 0,6294, палладий – 0,0339;
«Электрон-736»: золото – 0,24, серебро – 6,33, платина – 0,225, палладий – 0,0338;
«Рубин Ц202»: золото – 0,4443, серебро – 3,6787.

Советуем почитать: Токсичность зеленого золота – как определить?

В принципе, почти в каждом ТВ содержание драгметаллов незначительное. В последней модели палладий и платина вообще отсутствуют.

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
Появление характерного запаха.
Стирание маркировки.
Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание!

Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

внешний осмотр;
радиодеталь тестируется на обрыв;
осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Как подключить, схемы

Рассмотрим основные схемы подключения PTC резистора в зависимости, для каких целей он применяется. Чаще элементы подключаются последовательно, но также иногда могут включаться и параллельно, например, к пусковому реле.

Схема для тепловых пожарных извещателей:

PTC как плавкий предохранитель:

Примеры других схем для позисторов:

Как сенсор температуры, термокомпенсации

Ниже принципиалка температурной компенсации: при смещении транзистора используется R позистора. При перегреве первого, на втором также повышается t°, и когда значение преодолеет точку Кюри ТР перейдет на режим мощного сопротивления, цепь сместится, транзистор отключится.

Если PTC в роли детектора перегрева, когда затребована температурная компенсация, прибор не меняет сопротивление на входе наподобие термистора NTC, учитывая последовательное подсоединение на входную цепь. Это отлично подходит для вариантов последней, требующих описанного нюанса: для импульсных линий, региональных усилителей, измерительных устройств.

Несколько позисторов в схеме

Два и больше PTC могут обслуживать несколько активных сегментов работы с компаратором. Ниже — схема последовательно включения увеличенного числа ТР: при обнаружении одним хотя бы перегрева микросхемой компаратором демонстрируется резкое значение температурного сопротивления. Такая схема позволит легко менять количество PTC или замерять t° на целой базовой схеме.

Защита перегрева двигателя

PTC применяют для мониторинга перегрева электромоторов, трансформаторных обмоток, подшипниковых конструкций, силовых транзисторов. Ниже пример PTC, определяющего чрезмерный нагрев мотора, что тянет за собой сработку реле на его отключение.

Непосредственно позистором может осуществляться блокировка цепей с малыми регулярными токами, если же они большие и постоянные в линию включают реле, тиристор.

Компонент контроля

PTC, как электронная составляющая текущего контроля, показан на простейшем решении ниже:

При превышении заданной температуры загорается диод. Если нарушено предельное значение тока, терморезистор среагирует и моментально реализует защиту.

Опцию задержки можно воплотить посредством динамических свойств ТР, есть два метода: подсоединение параллельно или последовательно с реле. Позволительно также контролировать пусковые токи позистором, например, на импульсных источниках питания, которые, как правило, имеют значительную эту величину при первом старте.

PTC можно применить вместо NTC или простого резистора как ограничитель пусковых токов. Деталь нагревается токовыми перегрузками при отказе реле или тиристора и происходит его сработка при высоком сопротивлении, течение тока блокируется моментально.

Помимо указанного, практично использовать PTC для схемы старта моторов как бесконтактный стартер, например, для компрессора холодильников, кондиционеров и подобного.

На Arduino

Программируемая база в виде контроллера Arduino применяется для различных самоделок, мини-роботов.

В данном случае необходимо подсоединить PTC к указанной платформе для считывания показателей, туда также будет включен ЖК дисплей, показывающий их.

Описание примера (при номинале терморезистора, когда на нем в горячем состоянии 10 кОм):

есть керамическая нагревательная часть паяльника с низкоомным PTC, как его подключить к Ардуино;
решение такое. Порядок цепи: «земля — PTC — резистор где-то на 10 кОм — +5V (плюсовой контакт). То есть от соединения PTC с резистором тянете жилу к входу Ардуино. Если последний аналоговый, то при холодном PTC там около 0, при горячем 500 Ом, если цифровой, то LOW и HIGH. Если надо настроить, когда именно вкл. HIGH, экспериментируют с резистором — чем выше его номинал, тем позже (при более нагретом ТР) это значение включается.

Ниже то же самое немного иными словами. Для элементарной сборки возьмем монтажную плату, 3 проводка, PTC, резистор (это основное сопротивление схемы) на 10 кОм. Вывод последнего подключается к той ножке PTC, к которой идет также жила, подключаемая на, в нашем случае, аналоговый пин A0 Ардуино. То есть один контакт PTC — к 5V, а второй, соединенный с ножкой резистора 10 кОм, — к А0. Оставшаяся ножка последнего — к пину «земли». На схеме ниже порядок виден четко.

Более детально ознакомиться с работой с различными компонентами можно на каком-нибудь симуляторе в сети.

Тестирование контактных групп

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

Действуйте так:

Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.

Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

https://youtube.com/watch?v=r89RbcRW_Ws

Проблемы с температурой воды в стиральной машине: проверка датчика

Основные датчики температуры в стиральной машине

Автоматическая машинка может оснащаться различными видами датчиков, осуществляющих контроль. Обычно выделяют несколько разновидностей:

термисторы;
биметаллические;
газонаполненные.

Как нетрудно догадаться, они отличаются конструктивными особенностями и принципами работы. От этого может зависеть диагностика неисправностей и дальнейший ремонт. Но для начала нужно определить наличие поломки.

Обычно это сделать довольно сложно, потому что вода находится внутри и непонятно, какая там температура. Одним из признаков является наличие большое количества пара. Это означает, что внутри содержимое практически кипятится. Также можно выявить и обратный эффект – если вода сливается холодная, значит, машинка практически ничего не нагревает.

Как проверить датчик температуры в стиральной машине?

Обычно при простых режимах стирки требуется нагрев до 30оС. В некоторых случаях неисправности приводят к тому, что датчик не посылает сигнал о прекращении работы ТЭНа, поэтому машина продолжает нагревать воду до максимально возможной температуры. В таких случаях нужен ремонт, потому что это может испортить бельё или привести к большим затратам электроэнергии.

Неисправность может заключаться не только в термодатчике, но и в специальном программаторе, отвечающем за автоматическое управление. Особенности проверки зависят от конкретной разновидности.

Неисправности биметаллических датчиков обычно связаны с механическими повреждениями или износом, в результате чего электроцепь не размыкается. В результате этого вода доводиться до критической температуры кипения. Для проверки состояния нужно проделать следующее:

частично разобрать корпус стиральной машины;
снять клеммы проводов с термодатчика;
использовать мультиметр на контактах при выборе различных режимов.

Сопротивление должно быть одно и то же, но при неисправностях оно будет отличаться при различных условиях.

Газонаполненный термостат крупнее биметаллического и включает медную капиллярную трубку. Обычно неисправность связана с повреждениями этой трубки с фреоном. Если газ улетучивается, то температура определяется некорректно. Для проверки проводятся следующие процедуры:

частично разобрать корпус машинки, чтобы добраться до датчика;
использовать мультиметр для замера сопротивления между клеммами;
послушать, есть ли характерный щелчок при размыкании контактов при прекращении нагрева ТЭНа.

Термодатчики стиральной машинки обычно располагаются снизу бака

Необходимо проявить осторожность, чтобы не повредить медную трубку во время ремонта

Современные модели стиральной машины оснащаются электронными термисторами. Они замеряют сопротивление с помощью полупроводников. От сопротивления зависит конкретная температура воды внутри бака. В дополнении к этому имеется специальный контроллер, отвечающий за работу ТЭНа. Такие разновидности считаются наиболее эффективными, но ремонт в этом случае оказывается сложнее. Обычно спасти может только замена термодатчика.

Такие датчики представляют собой пластиковые или металлические стержни, которые крепятся непосредственно к блоку ТЭНа. Их рабочая часть погружается в воду для определения температуры.

Какое сопротивление датчика температуры стиральной машины?

В зависимости от конкретной модели машинки и типа используемого датчика, сопротивление будет разным. Для моделей Zanussi, Electrolux, AEG при температуре 30оС показатели будут равны 17-17,5 кОм, а при 80оС – около 2,1-2,5 кОм. Обычно чем выше температура, тем меньше сопротивление.

У моделей Candy в обычных режимах показатели равны 27,0 кОм. У машин Ardo – около 5,8 кОм. У Ariston – 20,0 кОм. Сопротивление датчиков Samsung при комнатной температуре составляет 12 кОм.

Однако такая информация не является на 100% подлинной, поэтому не может служить основанием для немедленного ремонта. Необходимо точно установить характеристики для конкретной модели и только после этого проводить замену или пытаться устранить неисправности. Подробности можно найти в описаниях машины или на сайте производителя бытовой техники.

Если браться за ремонт стиральной машины, то потребуется внимательно всё проверить и подготовить инструменты. Однако всегда лучше проконсультироваться со специалистами по поводу конкретной модели.

https://youtube.com/watch?v=Kq5VnFwMeI0

Главный редактор сайта. Понимаю тему техники, 10 лет опыта работы в крупных торговых сетях. О команде и экспертности материалов написано на странице Команда ТехРевизора. На сайте много сторонних авторов, но я отвечаю за достоверность информации в подборках.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А). Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента. Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А

Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали. Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд

Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax). Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели)

Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность. Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов

Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Принцип работы

Сплав датчика изменяет токопроводимость при различной t°. Сопротивление при ее росте падает, при понижении — растет. Меняются электропараметры, что и регистрирует схема.

Микроконтроллер обслуживаемого прибора на основе полученных данных, учитывая спецификацию детектора, вычисляет сдвиги t°. Затем подает сигнал исполнительному узлу (реле, системе нагревателя, охлаждения) для действий при том или ином уровне t°.

Пример: учитывая описанный алгоритм на входе компаратора термостата, настроенного по температурной характеристике, происходит управление напряжением, оно претерпевает изменения.

Сами по себе датчик NTC не электронное устройство, он только фиксирует. В основе — нелинейная зависимость сопр. резистора от t° среды. Схема работы может быть и проще: простой вывод на табло значений или реле может реагировать сразу.

Сенсоры чувствительные к электромагнитным излучениям, полям, поэтому их экранируют или монтируют на отдалении от источников таких явлений (силовые провода).

Термистор
