Как проверить напряжение и найти фазу в домашней проводке

Что включает проверку электропроводки

Есть несколько возможных сценария, когда нужна проверка электропроводки своими руками:

Не работают определенные розетки в квартире или не горит свет в одной из комнат;
Выбивает автомат защиты. При попытке включить автомат защиты выбивание повторяется;

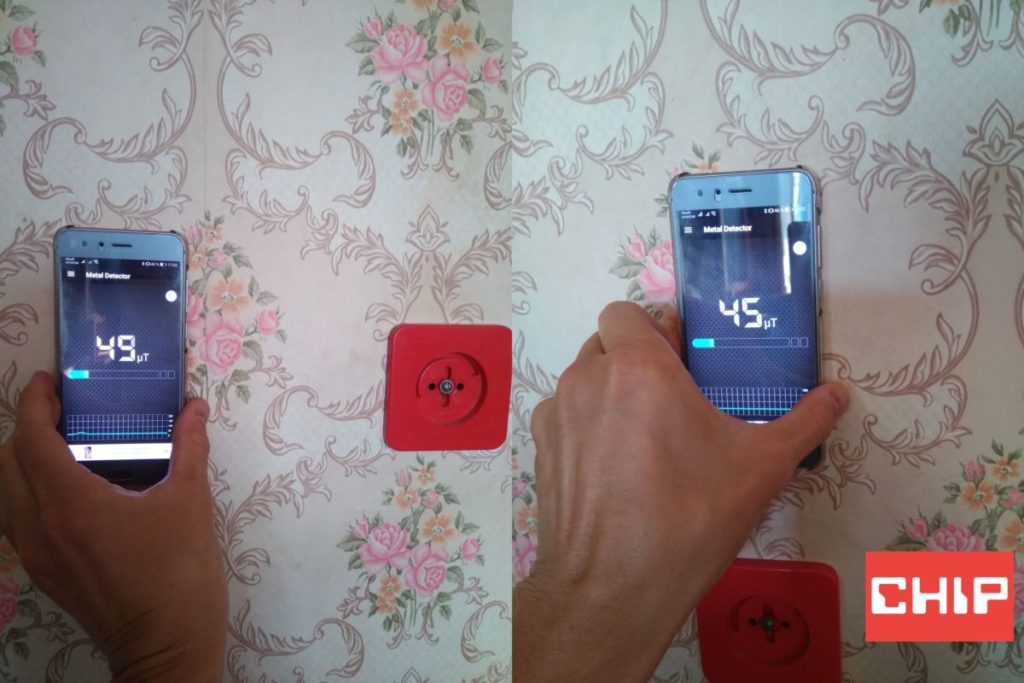

У вас планируется ремонт и нужно найти трассы скрытой электропроводки квартиры;
Вы планируете серьезный ремонт в квартире и нужно провести диагностику старой электропроводки.

Это далеко не все случаи, дающие «звонок», что пора задуматься об электропроводке квартиры и дома. К этому списку можно добавить:

Покупку нового мощного бытового прибора;
Покупка дорогого электронного устройства;
Желание установить новую люстру;
Вы почувствовали, что стиральная машина бьет током;
Вы постоянно чувствуете легкий запах нагретой пластмассы (его трудно не узнать).

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Проверка электропроводки

Проверка на этапе прокладки

Для начала обратим внимание на потенциальные проблемы, которые могут ожидать мастера-электрика при прокладке новой проводки. Как правило, такая проводка прокладывается по голым стенам (или в специально проделанные штробы), и затем – перекрывается штукатуркой и финишной отделкой

Первую проверку всей электропроводки необходимо выполнять до начала всех штукатурных работ!

Иначе в дальнейшем вас может ожидать неприятный сюрприз: для устранения неполадок с проводами придется вскрывать штукатурку.

На данном этапе возможные источники проблем с электропроводкой можно разделить на две группы:

Ошибки строителей (штукатуров, бетонщиков, отделочников)
Ошибки электрика

И если с первой группой бороться можно только неусыпным надзором, то ошибок электрика можно избежать, тщательно следуя прорисованной схеме проводки при ее прокладке и внимательно проверкой перед началом отделочных работ.

Новая проводка, требующая проверки

Простая проверка новой электропроводки

Итак, мы пришли к моменту, когда проводка проложена. И проложена, вроде, правильно.

Что мы можем сделать на этом этапе, чтобы убедиться в исправности проводки?

Проверяем проводку на наличие короткого замыкания: между нулем, фазой и землей не должно быть контакта. Качество изоляции проводов при высоком напряжении напрямую зависит от качества кабеля, так что если вы не поскупились, и приобрели не самый дешевый вариант – то здесь проблем, как правило, не возникает

Если же вы не уверены в качестве изоляции – можно проверить его с помощью мегаомметра. Как правило, в строительных магазинах такую услугу оказывают при покупке.

Следующий этап проверки – визуальный контроль качества изоляции кабеля. Любые механические повреждения должны быть устранены до того, как кабель будет перекрыт отделкой или штукатуркой.

Если на этом этапе все в порядке, то можно приступать к следующему этапу проверки – прозвонке проводки. Далее мы опишем процедуру прозвонки максимально подробно – по этому алгоритму можно будет проверить как новую проводку, так и проводку в уже жилой квартире.

Методика проверки состояния электропроводки

Кабель с неисправной изоляцией

Проверку проводят в нескольких случаях – после начальной прокладки электрики, после покупки помещения, в случае неисправностей. Способов проверить электропроводку в квартире несколько. Каждый помогает в определенных случаях.

Проверка неисправности изоляции

Изоляционный слой – его качество и состояние – имеет влияние на работу электрики. Неполадки могут появиться при изготовлении, транспортировке, эксплуатации. Основные способы проверить электрику в квартире на изоляцию:

периодические, самостоятельные или с помощью профессиональных электриков;
автоматические, через специальные устройства в течение всего технического цикла.

В первом случае используется мультиметр. Обязательна оценка внешнего состояния всех доступных кабелей. Изоляцию проверяют через измерение и испытание. В многожильных проводах проверяют отсутствие замыканий между ними, соединяя их поочередно.

Проверка целостности отдельного куска провода

Обрыв провода – одна из самых распространенных проблем с проводкой. Причин может быть масса, способы проверки зависят от того, какой кабель нужно исследовать:

Отрезной (провод лежит на столе) – касаются щупами обоих концов (параметры на «Ом» или «Ω», значение 1000 Ом). При неисправности прибор покажет EL или очень большое число.
Скрытая проводка – провода обесточиваются, отделяются от приборов, концы соединяют отдельным проводом, чтобы получилась целая цепь для проверки. Далее исследуют мультиметром каждый.

Определение наличия короткого замыкания

Зная, как работать с мультиметром и как проверить электропроводку в квартире, можно найти место короткого замыкания. Иногда устройства отключаются без очевидных причин. Необходимо выяснить наличие или отсутствие контакта.

Короткое замыкание – это соединение нулевого и фазного проводов без соответствующего сопротивления. Таким образом достаточно проверить только эти два кабеля. Кроме обесточивания удаляют выключатели, отключают лампы, приборы. Проверяют в распределительном коробе или неработающей розетке.

Запах гари или плавящихся проводов

Проводка может загореться из-за некачественных автоматических выключателей, которые не сработали в случае короткого замыкания или перегрузки сети.

Также к возгоранию может привести неправильная эксплуатация (например, включение слишком большого числа электроприборов в одну розетку). Возгорание может возникнуть и из-за того, что в доме старая алюминиевая электропроводка. Если в квартире пахнет чем-то едким, нужно незамедлительно вызвать электрика, а до его приезда держать под рукой огнетушитель, советует эксперт.

По словам Калужина, на электрике в квартире лучше не экономить, это чревато возгоранием.

«Контрафактом могут быть не только сами устройства, но и, например, провода. При прокладке проводки могут использовать немаркированные и дешевые провода. А потом, когда увеличивается мощность, они не выдерживают, изоляция горит, происходит короткое замыкание», — говорит он.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Проверка электропроводки своими руками, от простого к сложному

Начнем проверку с последнего 4-го пункта списка: диагностика старой электропроводки.

Диагностика старой электропроводки квартиры и дома

Есть вопросы, ответы на которые может дать точный ответ, нужен ремонт или замена электропроводки или нет, без измерений.

Сколько лет электропроводки квартиры;
Какими проводами сделана электропроводка (алюминиевыми или медными);
Какая оболочка у алюминиевых проводов: резиновая или пластиковая;
Как часто, без особой причины, выбивает автоматы в щите квартиры;
Когда последний раз профессиональный электрик проверял ваш квартирный щиток;
Когда меняли автоматы защиты для вашей квартиры в вашем щитке;
Сколько групп электропроводки в вашей квартире;
Как установлены встроенные розетки вашей квартиры, с монтажной коробкой или без него;
Из чего сделана монтажная коробка (подрозетник) из пластмассы или металла.

Фото старой электропроводки требующей замены

2. Если в квартирном щитке стоят автоматы защиты старого образца (черный цвет) или установлены плавкие предохранители или автоматические пробки, если этажный щит напоминает заросшие лианы покрытые паутиной, то нужно серьезно задуматься о серьезном ремонте и переоборудовании (переборке) вашей секции в этажном щите или замены квартирного электрощитка, если он стоит в квартире.

4. Если обратная ситуация, пахнет нагретой пластмассой, но автомат не выбивает, значит, установлен автомат защиты с номиналом, превышающим допустимое расчетное значение для проложенных проводов. Как следствие проводка греется.

Эти нехитрые советы, помогут принять правильное решение в каком состоянии ваша электропроводка без каких-либо измерений.

Что нужно проверять

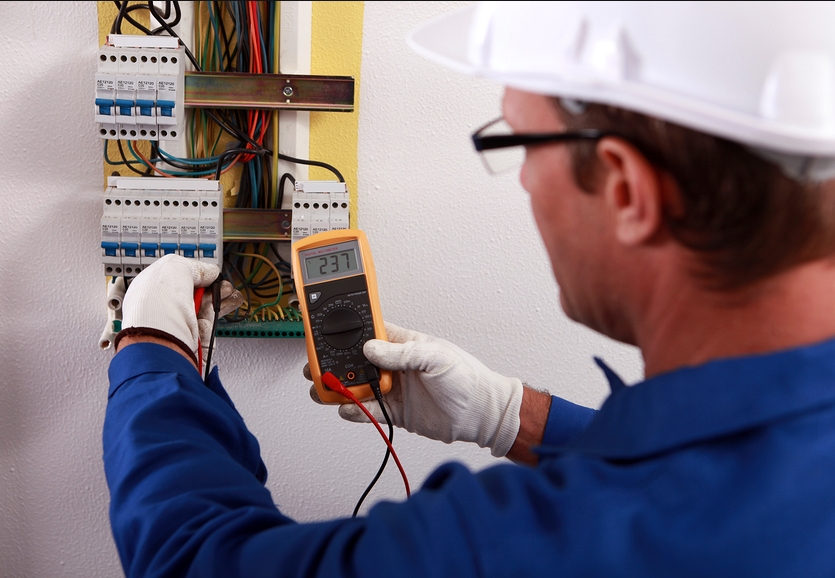

С помощью мультиметра проверяют приборы – лампы, выключатели, розетки – и электропроводку. Проводят измерения как локально, так и во всем помещении.

Как работает мультиметр

На внешней панели находится дисплей и переключатель. Цифры показывают исправность, силу напряжения. С внешней стороны расположены следующие обозначения:

OFF – вкл/выкл;
ACV – напряжение (переменное);
DCV – напряжение (постоянное);
DCA – ток (постоянный);
Ω – показатель сопротивления.

Есть разъемы для щупов и для тестирования транзисторов.

Проверка цепи на обрыв

Прозвонка – это способ выяснить, проходит ли ток по проводам. Мультиметр подсоединяют, пускают разряд. Прибор показывает сопротивление. Если обрыв отсутствует, устройство издаст звуковой сигнал, а экран покажет нули.

Уровень сопротивления зависит от длины кабеля. Между проводами многожильного кабельного изделия контакта быть не должно – это проверяет мультиметр.

Проверка целостности проводника

Отследить цельность кабеля можно с помощью мультиметра

При этом неважно количество пропускаемого тока – напряжение либо проходит, либо нет. Погрешность измерения не важна

Многожильный провод сначала разделяют, затем проверяют каждый щупами. Если все исправно, прибор издаст звуковой сигнал, а между отдельными жилами будет отсутствовать замыкание.

Если автоматы не сработали

Иногда неполадки появляются из-за скачка напряжения и автоматического отключения автоматов на счетчике. Если на щитке все во включенном режиме, неисправности следует искать в патроне, осветительном устройстве и выключателях.

Проверяют напряжение на автомате.
Устройство тестируют на исправность – закорачивают концы проводов.
Извлекают лампу из патрона.
Одним щупом касаются цоколя, другим – центра.
Если появился сигнал и значение на экране кроме 0 или 1, устройство исправно.
Проверяют патрон – разбирают прибор, проверяют целостность контактов, проводов.
Проверяют выключатели – снимают защитную крышку, откручивают болты, вытаскивают из стены; проводят осмотр; концы мультиметра подсоединяют к контактам – если появился звук и значение, устройство исправно.

Подобная проверка позволит выявить неисправности в устройствах (лампы, розетки и другие).

Если автомат сработал

В первую очередь обесточивают жилье через отключение общеквартирного автомата. Выполняют следующие действия:

Отверткой отсоединяют проводник.
Отвинчивают лампу накаливания из патрона.
Касаются одним щупом проводника, другим «нуля».
Если появляется сигнал, электрика закорочена;
Необходимо найти распределительную коробку вверху, под потолком.
Разделяют провода, проверяют щупами, затем снова проверяют кабели на щитке квартиры.

Если сигнал зазвучит при проверке от щитка до коробки, значит проблема на этом участке. Если нет –проверка продолжается.

Проверка розетки

Для тестирования розетки подойдет любой мультиметр – аналоговый и цифровой. Прибор позволит выявить работоспособность и уровень напряжения. Измеритель подготавливают – включают, устанавливают ручку на переменное напряжение. Для бытовых помещений подойдет уровень 750 Вольт.

Когда на экране высветятся три ноля, вставляют щупы в отверстия (красный слева, черный справа). Стандартное напряжение – 220 Вольт. Значение может отличаться в пределах 10% (по ГОСТу).

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Последовательность действий при проверке проводки

Рассмотрим подробнее, как проверить проводку в квартире своими силами. Прозвонить ее можно в несколько этапов:

установить ручку мультиметра в положение «прозвонка»;
концы измерительных проводов вставить в гнезда прибора;
включить мультиметр;
замкнуть измерительные провода и отпустить их;
на проверяемом проводе зачистить концы и прикоснуться к ним измерительными контактами прибора.

Провод черного цвета вставляется в гнездо СОМ, которое в некоторых устройствах обозначено знаком «*». Красный – в гнездо Ω. Иногда оно обозначается знаком R. Если провода поменять местами, на результатах проверки целостности это не скажется. Если все было сделано правильно, при замыкании раздастся звуковой сигнал. Такой же сигнал прозвучит при обнаружении целостности проводника. На дисплее отобразится 0. Появление единицы и отсутствие звука является свидетельством повреждения провода.

Проверка исправности изоляции

Для проверки состояния изоляции жил кабеля необходимо определить, нет ли между ними короткого замыкания. Если его нет, изоляция хорошая, на индикаторе отражается единица, звуковой сигнал отсутствует. Если появился сигнал, то это признак нарушения изоляции и появления коротыша. Кабель нужно отключить от электрической сети, так как в нем обнаружено наличие цепи между фазным проводником и заземленными установками или нулем.

Такая проверка помогает предупредить возникновение пожаров. Проверка изоляции проводится после монтажа электропроводки в доме. После проверки производятся работы по штукатурке стен, по облицовке их гипсокартоном и другие отделочные мероприятия. После отделки труднее устранить разрыв проводов или их замыкание. Все измерения рекомендуется производить мощным мегаомметром.

Проверка целостности отдельного куска провода

Распространенной проблемой электропроводки в квартире является обрыв проводки, который происходит при перегорании или при неаккуратном воздействии на него человека. Для проверки используются:

тестер;
мультиметр;
индикатор напряжения;
отвертка-индикатор.

Прибор устанавливается в положение Ω, соединяются между собой измерительные концы. На шкале индикатора должно появиться значение, близкое к нулю. Теперь можно прикасаться щупами к концам провода. При имеющемся обрыве на индикаторе отобразится большое значение сопротивления.

Определение целостности провода в скрытой проводке

Не всегда можно найти оба конца провода, если он скрыт под слоем отделочного материала. Есть несколько способов, как определить его целостность. Проводка, выполненная с соблюдением всех правил, должна состоять из трех жил: синей, желто-зеленой и фазного провода любого цвета. Синий – нулевой провод, желто-зеленый – заземление. Старая проводка имеет два провода – фаза и ноль. Они никак не обозначаются. Проверить фазный провод легко. Если на нем есть напряжение, он исправен.
