Как выбрать дифференциальный автомат

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Финансы

Краеугольным камнем всегда в таких случаях является финансовый вопрос. Он уже погубил не мало покупателей, которые хотели сэкономить, а потом были вынуждены платить в несколько раз больше за все испорченное оборудование. Почти все современные электроприборы довольно надежны. У них есть гарантированные длительные сроки работы.

Если у вас большой и качественный щиток со свободным место, то стоит его забивать по максимум, а не экономить пространство. Всегда оставляйте про запас, но чрезмерная экономия тоже вредит.

Распределите всё по группам, чтобы наглядно было видно – что и к чему относится. Дополнительные там 20-30 модулей стоят всего порядка 500 рублей – это не то место, где нужно урезать бюджет.

Основные параметры

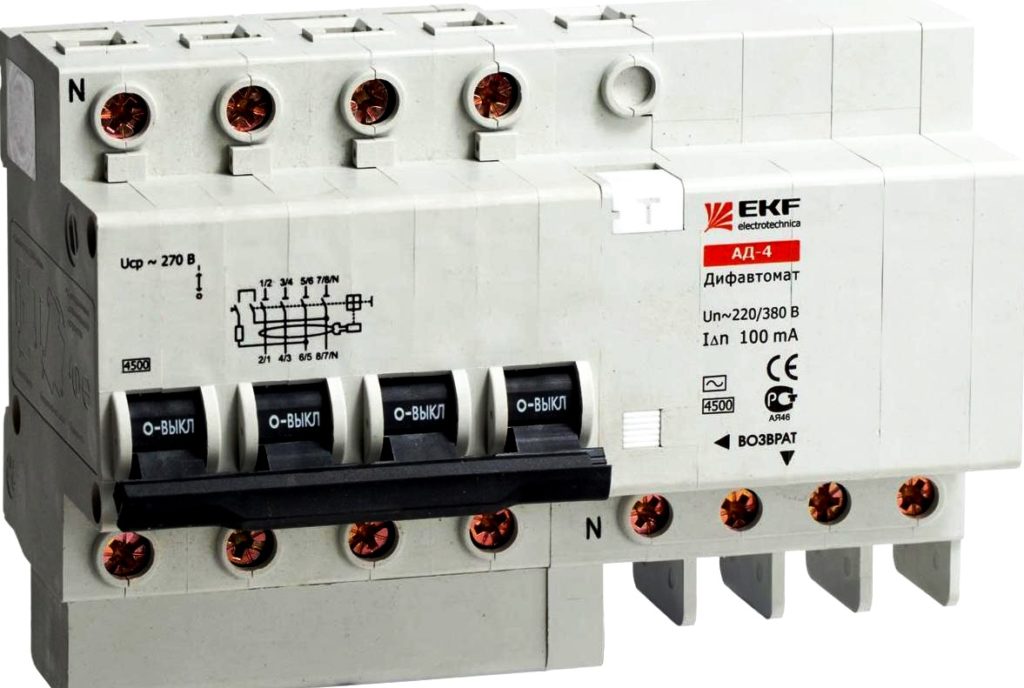

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

• Корпуса, изготовленного из негорючего тугоплавкого материала;
• Клемм с маркировкой, предназначенных для подключения проводников;
• Рычага включения-выключения. Количество зависит от модели конкретного устройства;
• Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
• Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

• Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
• Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Советы по выбору дифференциального автомата для дома и квартиры

Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке.

Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат.

Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.

Дифференциальный автомат — что это такое?

Полноценную защиту от замыкания способны гарантировать только качественные АВДТ. Они пришли на замену привычным многим пробковым предохранителям, которые нельзя было назвать очень эффективными. УЗО или устройства защитного отключения также играют немаловажную роль в становлении этой системы, поэтому со временем их начали относить к категории обязательных. Помимо многочисленных рекомендаций и советов от опытных электриков, они обладают рядом положительных характеристик, которые гарантируют высокий показатель безопасности.

• технические обстоятельства;
• условия использования;
• область применения.

Номинальное значение и класс дифавтомата

Эти показатели отвечают на вопросы:

• Как быстро сработает дифавтомат при перегрузке?
• При каком значении тока сработает дифавтомат?

На рынке можно встретить классы А,В,С,D. А — самый быстрый, D — самый долгий. Для бытового использования применяют в основном класс В и класс С. Почему так? Если Вы поставите автомат класса А в квартире (хотя стоит он в разы дороже В и С), то каждый раз когда Вы будете включать пылесос, дифавтомат будет срабатывать. Это связано с тем, что при запуске пылесоса, ток в сети резко возрастает на короткий период времени. Но класс А очень чувствительный и поэтому тут же сработает.

Если поставите класс D — устройство будет реагировать не достаточно оперативно.

Что касается номинального значения, то тут все зависит от Ваших задач.

На линию розеток устанавливаются дифавтоматы с номиналом 16 ампер. На линию освещения — с номиналом 10 ампер.

Кнопка «Тест»

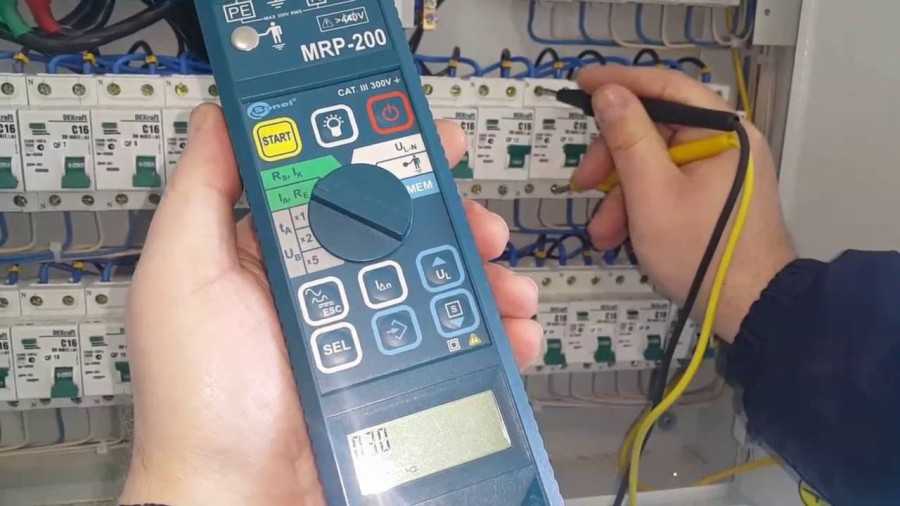

Должна присутствовать на всех дифавтоматах. Осуществляет имитацию утечки тока. Производители рекомендуют нажимать ее хотя бы раз в три месяца.

Тип срабатывания дифавтомата

Данная характеристика означает, на какие токи реагирует дифавтомат.

Тип А — такое устройство реагирует на переменный и импульсный ток. Стоит в разы дороже типа АС. Иногда производители стиральных машин рекомендуют устанавливать такие устройства на линию стиралки. Причина этому — стиральная машина как раз создает импульсный ток (то есть ток, то нет).

Тип АС — самый популярный вариант. Реагирует на переменный ток.

Тут все просто — если нет специальных инструкций или устройств — устанавливайте дифавтоматы типа АС.

Ток утечки

Данный показатель означает насколько чувствителен дифавтомат. Как правило, используют дифавтоматы с утечкой 30мА (миллиампер). Такая учтена оптимальна для защиты человека — не слишком чувствителен для ложных срабатываний, но достаточно чувствителен, чтобы защитить человека от удара током. НАмного реже можно встретить дифавтоматы на 10, 100 и 300 мА. Полагаем, что это связано со спросом на устройства.

Тип устройства дифавтомата

Данная характеристика означает, каким образом реагирует дифавтомат на утечку тока. Тут можно выделить две основных категории

Электромеханические дифавтоматы.

Самый популярный вариант. Как правило, стоят дороже электронных. Такие дифавтоматы срабатывают на утечку вне зависимости от наличия напряжения в сети. Считаются более надежными решениями.

Электронные дифавтоматы.

Такой тип устройства реагирует только при наличии напряжения в сети. Это означает, что при обрыве нуля дифавтомат не будет защищать от утечки тока. Такие дифавтоматы представлены в сериях Legrand RX и Schneider Easy9.

Для того, чтобы понять, какой тип дифавтомата перед Вами, необходимо изучить схему.

У электронных дифавтоматов на схеме работы всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу).

Мы рекомендуем использовать электромеханические дифавтоматы. Они более надежны и стоят ненамного дороже электронных.

Нюансы в подключении УЗО и дифференциального автомата

Итак, чем отличается УЗО от дифавтомата, а точнее, их подключение. Выше уже говорилось о том, что в схему, куда подключают устройство защиты отключения, обязательно устанавливается автоматический выключатель. Вот эта принципиальная схема:

В ней автомат выполняет защиту сразу от трех вид нарушения изоляции, а, значит, короткого замыкания:

• между проводами под номерами 3 и 4;
• между входным нулевым контуром 2 и выходным фазным 3;
• между входным фазным 1 и выходным нулевым 4.

Самый опасный из трех видов – первый, потому что при этом нагрузке подвергаются сразу два контура одновременно. Что касается дифавтоматов, то в этой схеме просто будут отсутствовать автоматические выключателя. А система подключения будет точно такой же.

Комментарии:

Я бы лучше установил УЗО с автоматом, чем ДИФ автомат. При срабатывании сразу понятно, что отключило электричество — короткое или утечка. В ДИФе этого не различить.

Кто знает, бывают ДИФы однополюсными? Или хотя бы, чтобы одно место занимали на рейке. А то у меня в щитке места уже не осталось, а ДИФ вставить надо

SLAVA, насколько я знаю — нет таких. Просто в одноместный автомат необходимые детали не влезут.

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

Оставить комментарий Отменить ответ

Бестопливный генератор – способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома – игрушка или реальная альтернатива

Power Bank с солнечной батареей – расчет на безграмотность

Как выбрать солнечную панель – обзор важных параметров

Какие бывают аналоги?

Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.

На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Расчет автоматических выключателей

Перед покупкой дифавтомата важно рассчитать его так, чтобы обеспечить своевременное срабатывание и защиту без сбоев электроприборов

Определение мощности автомата

Расчет автомата по мощности электроприемника выполняется, когда проводка по всей длине рассчитана на определенный тип нагрузки. Допустимый ток в этом случае будет больше номинальных показателей автомата.

Расчет номинальной мощности автомата

Чтобы не заниматься вычислениями, можно:

• Посмотреть документацию бытовой техники.
• Изучить информацию на задней панели.
• Воспользоваться таблицей со средними значениями мощности приборов.

Вычисление номинального тока

При вычислениях номинального тока ориентируются на сечение провода. Значение номинального тока автомата должно быть меньше максимального показателя, рассчитанного на данный кабель.

Автомат подбирается по минимальному сечению проводов. К примеру, для медного кабеля сечением 1,5 мм2 допустимый ток равняется 25 А. Автомат со значением 25 А приведет к перегреву проводки. Поэтому:

1. Производится подсчет мощности нагрузок на дифференциальный автомат.
2. Высчитывается мощность всех потребителей.
3. Делается вычисление по формуле расчетного тока автомата I = P/U, где P- суммарная мощность всех потребителей электричества U – напряжение сети.
4. Результат округляется.

Определение время-токовой характеристики

Для выражения время-токовой характеристики используются специальные графики. Кривая указывает реакцию автомата в условиях отключения тока. Зависимость времени срабатывания прибора от силы тока, проходящего через него, будет данным показателем.

Самыми распространенными характеристиками являются:

• B – от 3 до 5×In;
• C – от 5 до 10×In;
• D – от 10 до 20×In.

Буква означает ток срабатывания.
