Как спрятать провода от телевизора на стене: 3 способа решения проблемы

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

• многоугольные;
• треугольные;
•  и другие;

Длина продукции в упаковке составляет:

• 15 м;
• 16 м;
• 20 м;
• 42 м.
• 70 м.
• 100 м.

Сечение:

• 12×12;
• 16×16;
• 20×10;
• 40×16;
• 60×40;
• 80×40;
• 100×60 и другие;

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

• 80×60;
• 60×40;
• 40×16;
• 25×16;
• 12×12;
• 100×60;
• 80×40;
• 40×25;
• 25×25;
• 16×16;

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

• 10х10мм;
• 10х12мм;
• 12х12мм;
• 12х16мм;
• 16х16мм;
• 16х20мм;
• 20х20мм;
• 20х25мм;
• 25х25мм;
• 25х40мм;
• 40х40мм;
• 40х60мм;
• 60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

• 160х65мм;
• 50х12мм;
• 92х20мм;
• 75х17мм.

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

• 20х10мм;
• 30х10мм;
• 40х25мм;
• 25х25мм;
• 40х40мм;
• 40х16мм;
• 80х60мм;
• 100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм.

Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

• 16мм трубы используют для прокладки осветительных и телефонных кабелей;
• для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
• между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.

Плинтусный электромонтажный лоток со светодиодным каналом

Толщина стенок пластиковых кабель-каналов

В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба.

Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.

Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.

Крепление на поверхности гипсокартонных плит

Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Провода как деталь интерьера

Иногда нет лучшего способа замаскировать сомнительные элементы обстановки, чем расположить их на видном месте.

Графические узоры из проводов — новый взгляд на стеновой декор.

Из длинных проводов собирают оригинальные авторские композиции, поддерживающие тематику и общее настроение интерьера. Прежде чем приступить к сборке, составьте схему расположения проводов, потом перенесите эскиз на поверхность рабочей стены и измерьте длину основных отрезков капроновой нитью. Очень интересно смотрятся рисунки из проводов в цветных кожухах с фигурными накладками, продолжающие стеновую роспись.

Если цветовое исполнение кабелей вас не устраивает, соберите все проводки в удлинитель — выбор оттенков и фактур заметно расширится.

Короткие провода декорируют с помощью окантовки и накладок.

Кабель, украшенный светодиодной гирляндой, вносит в обстановку интригу, а для создания этнических акцентов на тонкие проводки нанизывают массивные бусины. В детской коммуникации декорируют наклейками и забавными фигурками, а в романтической девичьей спальне — искусственными цветами, кружевом и перьями. Для крепления кабелей удобно пользоваться готовыми фиксаторами из пластика — незаметными или фигурными.

Немного фантазии и декора – и кабель превратится в цветущее дерево! Комбинируя разные декораторские приемы, вы превратите кабельную систему в эффектную инсталляцию, которая будет выглядеть свежо и необычно. Не стесняйтесь экспериментировать: самое неожиданное решение, скорей всего, окажется удачным!

Как спрятать провода от телевизора на стене

Шнур, торчащий на виду, может свести на нет все усилия дизайнеров. Прежде чем вешать телевизор на стену, продумайте, как замаскировать кабельную систему, чтобы провода не бросались в глаза.

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления. Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

• Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
• Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
• Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
• Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

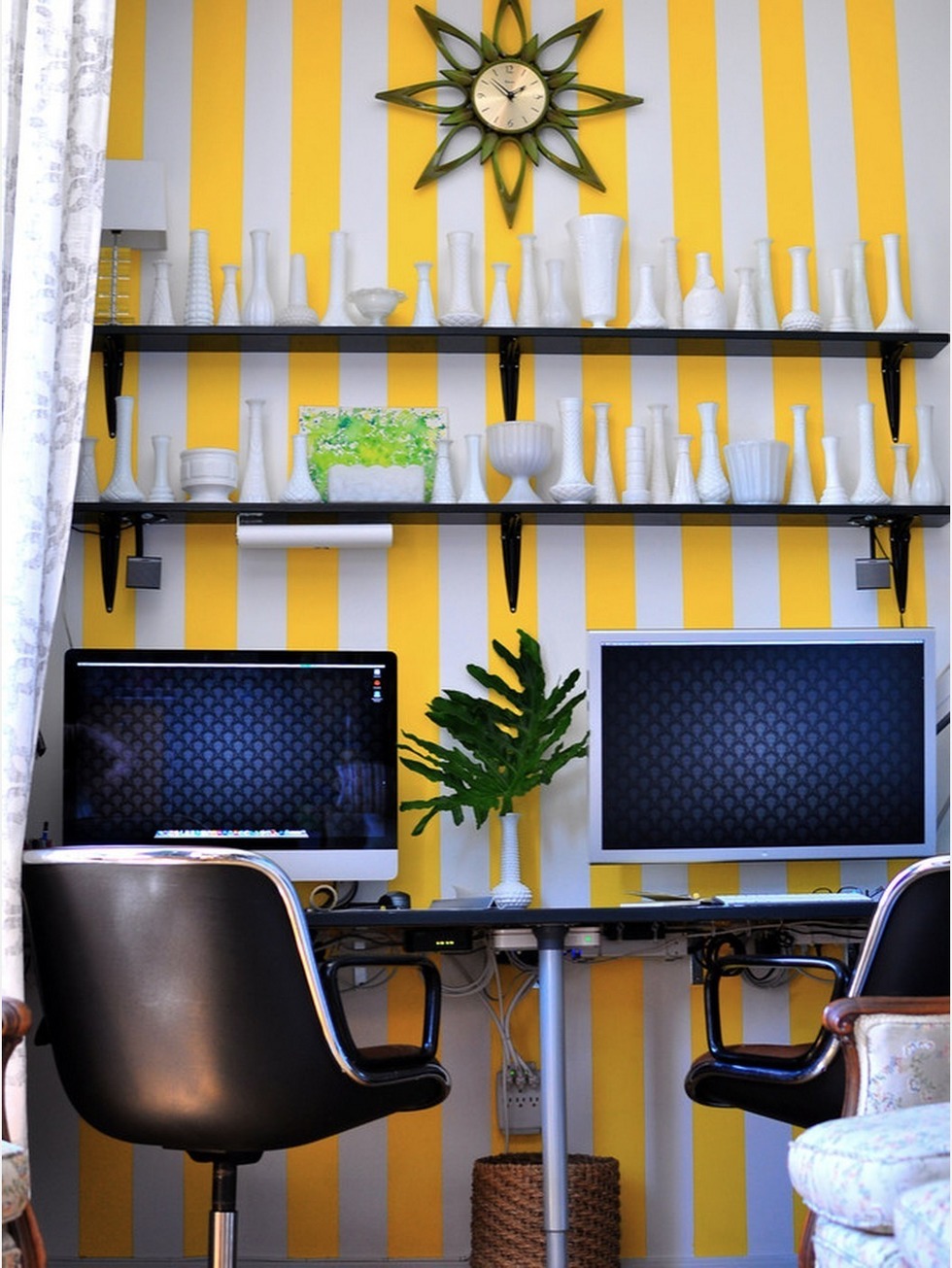

Закрепите провода под столешницей

Чтобы закрепить провода и удлинитель под столом, вам понадобятся биндеры и шурупы (по длине они должны быть хотя бы на четверть меньше толщины столешницы, иначе пройдут насквозь и стол будет испорчен). Первым делом закрепите под столешницей удлинитель, лучше в середине стола или ближе к стене.

Затем в нужных местах закрепите биндеры с помощью шурупов. Подключите к удлинителю всё необходимое и соберите провода зажимами. Визуально стол стал намного чище и аккуратнее.

Есть вариант попроще, если вам не нужно прятать большое количество проводов. Для этого потребуется строительный степлер.

Чтобы под ногами не болтался длинный провод от лампы, аккуратно закрепите его скрепками у ножки стола. Небольшой удлинитель также можно зафиксировать скрепками. Для проводов потолще лучше использовать специальные зажимы

Скрепки от степлера вам не по душе?

Подойдут обычные стяжки. Стяжками закрепите провод у ножки стола. Провода, которые идут по полу, можно прикрыть пластиком или дощечкой под цвет пола.

Удлинитель можно закрепить под столешницей с помощью широкой липучки: шурупами зафиксируйте её на обратной стороне столешницы, а затем прикрепите удлинитель. Чтобы провода не болтались под столом, пропустите их через кабельные каналы — их можно приобрести в любом строительном магазине.

Зафиксировать сами каналы можно изолентой или обычным пластырем.

Как закрепить кабель-канал без сверления. Кабель-каналы

Кабель-каналы для пучков проводки, которые часто называются также (декоративными) кабельными коробами, формируются методом экструзии из пожаробезопасного полимера. Как средство формирования кабельных трасс очень распространены при монтаже электропроводки офисов. В городских квартирах встречаются не часто, но при прокладке проводки на дачах пользуются большой популярностью из-за простоты установки.

Представляют собой закрытые изделия с основанием и съемной или откидной крышкой для обеспечения эстетики и крепления жгута. Съемная крышка крепится к основанию боковыми защелками так, как это демонстрирует рис. 1. Каналы могут иметь прямоугольное или треугольное сечение. Прямоугольные каналы устанавливаются горизонтально на высоте порядка 80 см по периметру помещения, с их помощью часто выполняют спуски к выключателям.

Рис. 1. Примеры односекционных кабельных каналов различного поперечного сечения

Треугольные полые пластиковые плинтусы удобны тем, что обеспечивают крепление краев ковролина.

Имеются также каналы сегментного типа, которые выдерживают высокое сдавливающее усилие и рассчитаны на незащищенное напольное крепление.

Внутри канала любого вида могут быть предусмотрены съемные или интегральные перегородки, которые формируют отдельные секции для жгутов проводов и позволяют выполнить нормы противопожарной безопасности.

Каналы комплектуются рядом аксессуаров:

• различные углы (плоские, внутренние, внешние);
• концевые заглушки;
• переходы;
• стыковые накладки;
• основания для установки розеток, выключателей, датчиков.

Пример канала с аксессуарами показывает рис. 2.

Рисунок 2. Декоративный кабельный канал с аксессуарами

За счет того, что декоративные короба объединяют лучшие свойства открытой и закрытой прокладки, они уникальны набором таких преимуществ как:

• хорошие эстетические параметры;
• простота монтажа и последующей прокладки проводов, установки выключателей, розеток, регуляторов;
• надежность фиксации;
• высокий уровень защиты проводов от внешних воздействий на протяжении всего срока службы.

Основное средство крепления кабельного канала – шуруп, ввинчиваемый в предварительно установленную пластиковую пробку. Расстояние межу точками крепления – примерно 50 см.

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

К общим рекомендациям относят:

• расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
• от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
• горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Монтаж кабеля в земле — 20 частых ошибок. Формула идеального подземного ввода в дом.

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Монтаж кабеля в земле можно сделать двумя способами:

• без какой-либо защиты (используя бронированные марки КЛ)

• в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

Источник
