Напряжение электрического тока

Содержание

Измерение переменного напряжения.

Процесс измерения переменного напряжения ни чем не отличается от измерения постоянного. Отличие состоит лишь в том, что для переменного напряжения соблюдать полярность щупов не требуется.

Сектор переменного напряжения разбит на два поддиапазона 200V

и600V . На пределе «200V» можно измерять, например, выходное напряжение вторичных обмоток понижающих трансформаторов, либо любое другое находящееся в диапазоне 0…200 Вольт. На пределе «600V» можно измерять напряжения 220 В, 380 В, 440 В или любое другое находящееся в диапазоне 0…600 Вольт.

В качестве примера измерим напряжение домашней сети 220 Вольт. Переводим переключатель в положение «600V» и щупы мультиметра вставляем в розетку. На индикаторе сразу появился результат измерения 229 Вольт. Как видите, все очень просто.

И еще один момент. Перед измерением высоких напряжений ВСЕГДА лишний раз убеждайтесь в исправности изоляции щупов и проводов вольтметра или мультиметра

,а также дополнительно проверяйте выбранный предел измерения .И только после всех этих операций производите измерения . Этим Вы убережете себя и прибор от неожиданных сюрпризов.

А если что осталось не понятно, то посмотрите видеоролик, где показано измерение напряжения и силы тока с помощью мультиметра.

Измерение – напряжение – прикосновение

Измерения напряжений прикосновения и шага Правилами не предусмотрены. Эти сопротивление должно быть в пределах от 600 до 50 000 Ом. Желательно измерения проводить при разных значениях Rh в указанных пределах.

Измерения напряжений прикосновения на уложенных трубопроводах с образовавшимися впоследствии небольшими токами короткого замыкания на землю ( порядка нескольких сот ампер) дают при линейном пересчете на возможные большие токи короткого замыкания, как и при описанном выше расчете, существенно завышенные значения, поскольку зависимость сопротивления изоляционного покрытия или заземления трубопровода от величины напряжения тоже остается неучтенной.

Измерения напряжений прикосновения и токов в электроустановках производят при режимах и условиях, создающих наибольшие значения напряжений прикосновения и токов, воздействующих на организм человека.

Измерения напряжения прикосновения должны проводиться после монтажа, переустройства и капитального ремонта заземляющего устройства, но не реже 1 раза в 6 лет. Кроме того, на предприятии ежегодно должны производиться: уточнение тока однофазного КЗ, стекающего в землю с заземлителя электроустановки; корректировка значений напряжения прикосновения, сравнение их с требованиями ПУЭ. В случае необходимости должны выполняться мероприятия по снижению напряжения прикосновения.

Измерения напряжения прикосновения должны проводиться после монтажа, переустройства и капитального ремонта заземляющего устройства, но не реже 1 раза в 6 лет.

Измерения напряжений прикосновения должны производиться после монтажа, переустройства и капитального ремонта заземляющего устройства, но не реже 1 раза в б лет. Измерения должны выполняться при присоединенных естественных заэем-лителях и тросах ВЛ.

Измерения напряжения прикосновения должны проводиться после монтажа, переустройства и капитального ремонта заземляющего устройства, но Не реже 1 раза в 6 лет.

При измерении напряжения прикосновения на территории ОРУ ПО кВ и выше, питание которого осуществляется от одной или нескольких ВЛ, токовый электрод переносится от края заземлителя не менее чем на 2Д, где Д – максимальный размер заземлителя.

При измерении напряжений прикосновения и токов сопротивление растеканию тока с ног человека моделируют с помощью квадратной металлической пластины размером 25 х 25 см, которую располагают на поверхности земли ( пола) в местах возможного нахождения человека. Нагрузку на металлическую пластину создают массой не менее 50 кг.

Рекомендуемые нормы допустимых напряжений прикосновений и сил тока.| Рекомендуемые нормы допустимых напряжений шага и сил тока.

Действующими правилами не предусмотрено обязательное измерение напряжений прикосновения и шага. Однако измерение та-кого рода напряжения при нормальном и аварийном режимах работы должно стать обязательным, что обусловлено широким применением естественных заземлителей, в частности железобетонных конструкций зданий и сооружений. В качестве контролируемого следует применять: напряжение между металлической колонной и центром ячейки – внутри здания и напряжения между ме-т.

Uao, тем не менее, говоря об измерении напряжений прикосновения и шага, нормы VDE требуют, чтобы вольтметр имел при этом внутреннее сопротивление не ниже 3000 ом.

В электроустановках, выполненных по нормам на напряжение прикосновения, измерения напряжений прикосновения должны производиться после монтажа, переустройства и капитального ремонта заземляющего устройства, но не реже 1 раза в 6 лет.

Возможные неисправности

Неисправный мультиметр

Если значок единицы появляется сразу после включения прибора и не исчезает, в нем сгорел чип АЦП и он нуждается в ремонте/замене. Помимо этой характерной неисправности при измерении напряжения могут возникнуть следующие неполадки:

тестер завышает показания, при сравнении с данными исправного прибора они отличаются на значительную величину;
на дисплее высвечиваются случайные цифры, мультиметр совсем не показывает напряжение;
на верхних пределах измерения показания сильно занижены.

В первом случае мультиметр не корректно измеряет напряжение из-за того, что разрядилась установленная в питающем отсеке батарейка. Следует проверить ее и при необходимости заменить новой. Определить характер второй неполадки поможет проверка АЦП, который чаще всего выходит из строя именно с такой типичной для него неисправностью. Третья ошибка с высокой вероятностью объясняется пробоем одного из электролитических конденсаторов, который выделяется среди других деталей по характерному вздутию корпуса.

https://youtube.com/watch?v=qSGlSnsF6QA

https://youtube.com/watch?v=6sN4aT1JnRs

https://youtube.com/watch?v=jMFHE7Wqrxg

Закон Ома для полной цепи

Любой источник тока обладает своим сопротивлением , которое называется внутренним сопротивлением

этого источника. Таким образом, источник тока имеет две важных характеристики: ЭДС и внутреннее сопротивление.

Пусть источник тока с ЭДС, равной , и внутренним сопротивлением подключён к резистору (который в данном случае называется внешним резистором

, или внешней нагрузкой

, илиполезной нагрузкой ). Всё это вместе называетсяполной цепью (рис. 2).

Рис. 2. Полная цепь

Наша задача — найти силу тока в цепи и напряжение на резисторе .

За время по цепи проходит заряд . Согласно формуле (1) источник тока совершает при этом работу:

Так как сила тока постоянна, работа источника целиком превращается в теплоту, которая выделяется на сопротивлениях и . Данное количество теплоты определяется законом Джоуля–Ленца:

Итак, , и мы приравниваем правые части формул (2) и (3):

После сокращения на получаем:

Вот мы и нашли ток в цепи:

Формула (4) называется законом Ома для полной цепи

Если соединить клеммы источника проводом пренебрежимо малого сопротивления , то получится короткое замыкание

. Через источник при этом потечёт максимальный ток — ток короткого замыкания

Из-за малости внутреннего сопротивления ток короткого замыкания может быть весьма большим. Например, пальчиковая батарейка разогревается при этом так, что обжигает руки.

Зная силу тока (формула (4)), мы можем найти напряжение на резисторе с помощью закона Ома для участка цепи:

Это напряжение является разностью потенциалов между точками и (рис. 2). Потенциал точки равен потенциалу положительной клеммы источника; потенциал точки равен потенциалу отрицательной клеммы. Поэтому напряжение (5) называется также напряжением на клеммах источника

Мы видим из формулы (5), что в реальной цепи будет — ведь умножается на дробь, меньшую единицы. Но есть два случая, когда .

1. Идеальный источник тока

. Так называется источник с нулевым внутренним сопротивлением. При формула (5) даёт .

2. Разомкнутая цепь

. Рассмотрим источник тока сам по себе, вне электрической цепи. В этом случае можно считать, что внешнее сопротивление бесконечно велико: . Тогда величина неотличима от , и формула (5) снова даёт нам .

Смысл этого результата прост: если источник не подключён к цепи, то вольтметр, подсоединённый к полюсам источника, покажет его ЭДС

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

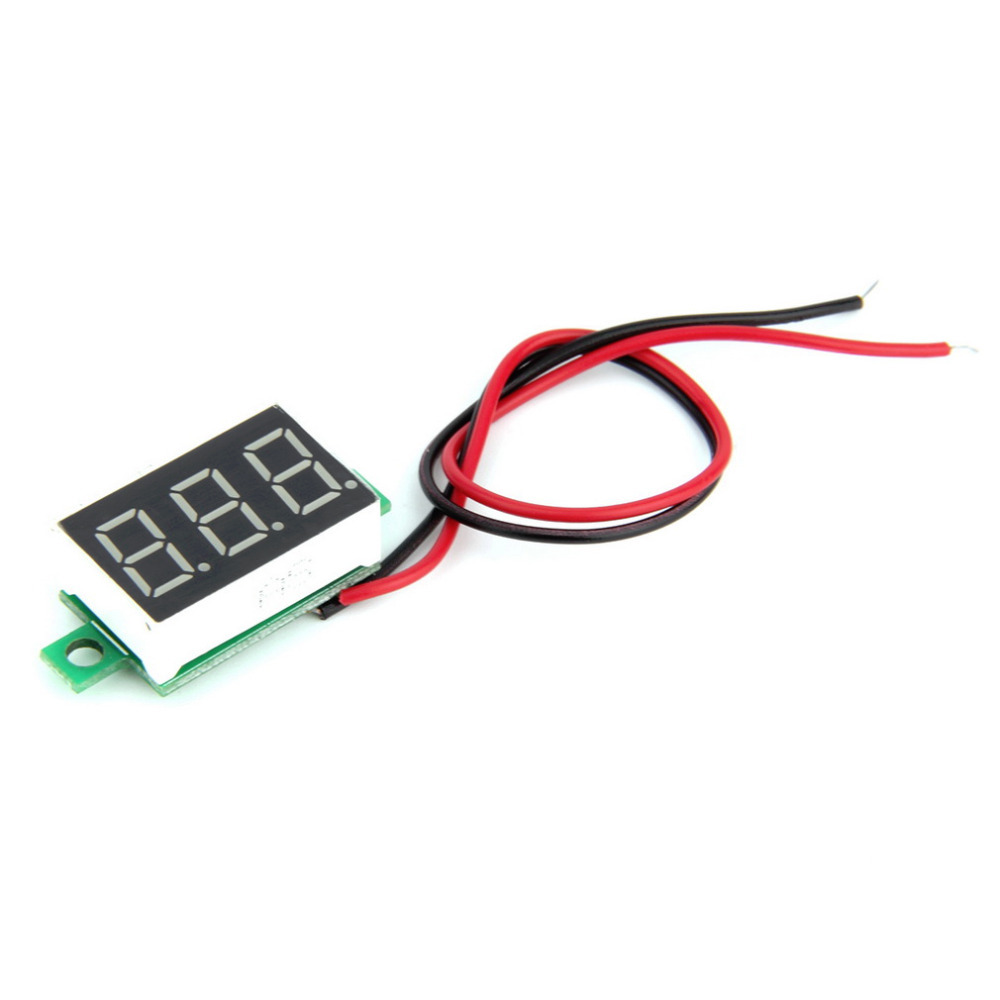

Измерительные приборы

Чтобы измерить силу, используется стрелочный или аналоговый, цифровой или электронный вольтметр. Благодаря этим приборам можно измерять и контролировать характеристики сигналов. Также сделать измерения можно осциллографами. Они работают благодаря тому, что энергия отклоняется электронным лучом и поступает на прибор, выдающий показатель переменной величины.

Напряжение это физическая величина, показывающая размер тока в цепи и оборудовании в вольтах. Ток бывает постоянным и переменным. Отличие в том, что первое понятие обозначает, что ток постоянно меняет свою полярность и протекает в сети переменно. Во втором же случае ток проходит по электроцепи без перерывов. Измеряется вольтметром.

https://youtube.com/watch?v=U9AJqQWxhtc

В данной статье мы подробно разберем что такое напряжение, как просто его представить и измерить.

Как измерить ток

Для того, чтобы уметь правильно измерить силу тока, не обязательно быть профессиональным электриком, но необходимо иметь некоторые познания в электротехнике.

Что же такое сила тока? Сила тока – физическая величина, которая равна отношению количества заряда, который проходит через определенную поверхность за некоторое время, к величине этого промежутка времени. Данная величина измеряется в Амперах и обозначается буквой «А». Хоть определение силы тока и звучит достаточно мудрено, но в этой физической величине нет ничего сложного.

Но как измерить амперы? Чтобы провести измерения силы тока необходимо иметь определенный инструмент или оборудование для этого. Обычно измерения в цепи постоянного напряжения проводят мультиметром или тестером, а в сетях переменного напряжения токоизмерительными клещами или амперметром.

Постоянный ток

Как уже было сказано выше, измерения силы тока в цепях постоянного напряжения удобнее всего проводить мультиметром. Для того, чтобы осуществить измерение необходимо взять мультиметр и настроить его для работы с силой тока.

Для этого переключатель режимов перемещается в положение DCA (измерение постоянного тока), а красный и черный штекеры щупов мультиметра подключаются к гнездам с обозначением «10А» и «COM», а другие концы подключаются в разрыв цепи (то есть красный подключается к положительной полярности, а черный к отрицательной).

На современных китайских мультиметрах есть два гнезда для измерения силы тока. Одно из них подписано mA. Оно защищено предохранителем и предназначено для измерения малых токов, зачастую не более 200 мА. А второе гнездо подписывается либо просто «А», либо «10А». Оно не защищено предохранителем и предназначено для измерения тока большой величины. При этом время измерения обычно ограничивается периодом в 10-20 секунд.

Измерения производят с максимального значения, постепенно уменьшая для получения на экране необходимой размерности значения

Важно понимать примерную мощность электрической сети, в которой проводятся измерения, и выбирать прибор в соответствии с этим. Если прибор не рассчитан на такую величину, то он может выйти из строя или произойдет короткое замыкание

В быту измерения силы тока постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях.

Многие думают, что для измерений силы тока нужно покупать дорогой мультиметр. Но тут надо понимать, для каких целей и задач будет использоваться прибор. Если работу выполняет профессиональный электрик, то приобретается более точный и дорогой инструмент, а домашние измерения можно производить и китайским мультиметром.

Подробно о том, как пользоваться мультиметром, мы рассказали в статье: .

Переменный ток

Измерение силы тока в цепи переменного тока сложнее, чем для постоянного. Для этого применяют такие приборы, как амперметр или токоизмерительные клещи. Использование токоизмерительных клещей – самый удобный и безопасный способ, но он подходит только при открытой прокладке проводки или кабеля. Такой способ позволяет измерить ток без разрыва цепи, что существенно безопаснее и быстрее.

Измерение производится путем помещения проводника под напряжением в разъёмный магнитопровод со вторичной обмоткой (конструкция почти аналогична трансформатору тока). Благодаря явлению электромагнитной индукции можно измерить вторичный ток в обмотке, а после этого прибор рассчитывает первичный в измеряемой цепи. При измерении токоизмерительными клещами проводник заводится в раствор клещей и на дисплее прибора отображается сила тока в цепи переменного напряжения.

Чтобы применять амперметр для измерений силы тока нужно обладать определенными навыками и знать, как следует включить в цепь амперметр чтобы измерить силу тока.

Амперметр, как и мультиметр включается в разрыв цепи

При этом важно понимать, что переменный ток наиболее опасен, поэтому требует серьезного отношения к электробезопасности. При включении амперметра в цепь, подачи напряжения и подключения нагрузки на дисплее или табло амперметра будет указана сила тока в цепи

Что такое напряжение

Чтобы точно понять, как работает и что показывает вольтметр, необходимо знать, что собой представляет объект его измерения

Важно понимать, что такое напряжение и от чего зависит его величина

Как известно, из школьного курса физики, величина вычисляется по формуле U=IR, где:

U — это собственно и есть напряжение;
I — сила тока;
R — сопротивление на участке цепи.

Впрочем, приведенная выше формула, хоть и максимально проста, но все же не дает представления о том, что же такое напряжение и зачем его вообще нужно измерять. Ведь это лишь цифры, не более. Сам ток, к сожалению, не виден, как, впрочем, не видны и заряженные микроскопические частицы.

Для простоты понимания можно сравнить электрический ток в проводнике с предметами, которые часто нами наблюдаются в обыденной жизни. В частности, здесь поможет сравнение с движением воды в реках и водопадах: то есть ее течением с высокого уровня на низкий. Здесь напряжение соответствует высоте: разности уровней. Иными словами напряжение в электросети — это то же самое, что напор воды в реке. Если напряжения в сети нет, то нет и тока. Также не будет и течения в том водоеме, где уровень воды всюду одинаков, например, в пруду или в озере.

На шкале прибора обычно ставят букву «V». Это делается для того, чтобы его проще можно было отличить от других электроизмерительных приборов, например, от амперметра, который показывает силу тока. Дело в том, что эти приборы внешне очень похожи друг на друга.

Диапазон вольтметра может быть различным. Те приборы, которые предназначены для включения в слабую электрическую сеть, максимум могут показать 5 Вольт. Бывают приборы и с большим диапазоном, например, в 10 или в 25 Вольт. Более мощные устройства способны показывать и тысячу Вольт. Разумеется, все зависит от предназначения вольтметра.

https://youtube.com/watch?v=7bRJ51uhZHQ

Измерение емкостей

Определение емкости конденсатора или других устройств емкостного характера также может осуществляться различными способами. Простейший из них — метод амперметра-вольтметра (рис. 6, а).

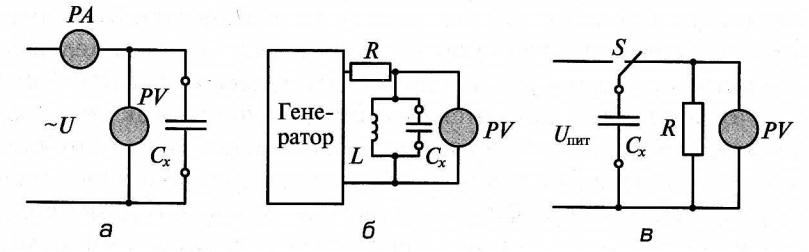

Рис. 6. Схемы измерения емкости

Он во многом аналогичен такому же методу измерения сопротивлений, с той только разницей, что схема питается переменным синусоидальным напряжением от генератора низкой или высокой частоты (или от сети). Емкостное сопротивление конденсатора определяется по следующей формуле:

где f — частота переменного напряжения.

Емкостное сопротивление находится по закону Ома по показаниям приборов

Измерение малых по величине емкостей удобнее производить методом резонанса (рис. 6, б). Измеряемый конденсатор С_х подключается к известной индуктивности L, образуя колебательный контур. На контур подается синусоидальное напряжение от генератора. С помощью электронного вольтметра измеряют напряжение на контуре. При резонансе оно достигает максимума.

Известно, что резонансная частота контура может быть выражена следующей формулой:

Следовательно, при известной величине индуктивности в контуре и определенной по максимальным показаниям вольтметра частоте резонанса можно найти искомое значение емкости С_х.

Измерение больших емкостей (например, электролитических конденсаторов) проще всего производить путем разряда конденсатора на известное сопротивление R. Известно, что за время, равное постоянной времени цепи разряда конденсатора, его напряжение уменьшается в е раз, где е = 2,71… — основание натурального логарифма. Постоянная времени цепи разряда конденсатора на резистор определяется соотношением

Схема измерения емкости этим методом (рис. 6, в) состоит из источника постоянного напряжения питания, известного по величине сопротивления резистора R, электронного вольтметра PV, переключателя S и клемм для подключения конденсатора. С помощью переключателя S конденсатор С_х заряжается до напряжения источника питания, а после переключения конденсатора на разряд с помощью секундомера измеряют время t, по истечении которого конденсатор разрядится до напряжения U_пит/е. Емкость конденсатора определяется по формуле

Емкости конденсаторов можно измерять также с помощью мостов переменного тока.

Назначение и область применения методики.

1.1. Целью настоящего документа «Измерение напряжение прикосновения» устанавливает методику выполнения измерения напряжения прикосновения электроустановок до и выше 1000 В. Результаты измерений во многом определяют действенность выбранных мер по обеспечению электробезопасности персонала на рабочем месте ( рабочее место следует понимать как место оперативного обслуживания электрических установок и аппаратов)

1.2. При составлении данной методики использованы следующие нормативные документы:

ГОСТ Р 50571.16-2007. «Электроустановки зданий. Часть 6. Испытания. Приемо-сдаточные испытания».

ГОСТ Р 50571.3-2009. «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током».

ГОСТ Р 50571.4.43-2012. «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока».

ГОСТ Р 50571.3-2009. «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током».

ГОСТ Р 8.563-2009 «Государственная система обеспечения единства измерений. Методики (методы) измерений»;

Объем и нормы испытаний электрооборудования» РД 34.45.51.300-97

Правила устройства электроустановок (далее ПУЭ

). – главы шестого и седьмого издания (с изм. 2003 г);

«Правила технической эксплуатации электроустановок потребителей» (далее ПТЭЭП

) .2003г.

«Правила по охране труда при эксплуатации электроустановок» , 2013 г. (далее ПОТЭУ

). Документ с изменениями, внесенными:приказом Минтруда России от 19 февраля 2021 года N 74н

ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов

РД 153-34.0-20.525-00 «Методические указания по контролю состояния заземляющих устройств электроустановок»

Измерители сопротивления заземления ИС — 20 и ИС — 20/1 Руководство по эксплуатации РАПМ.411212.002РЭ

Инструкция по охране труда инженера по испытаниям и средствам защиты от перенапряжений.

Универсальный прибор

В быту специализированными приборами почти не пользуются, так как для этого существуют комбинированные приборы — мультиметры. По принципу работы они разделяются на цифровые и аналоговые устройства. Универсальные приборы могут измерять электрические величины различного рода и форм. Для этого тестер оснащается галетным переключателем, которым выбирается измеряемая величина и диапазон её значений. Но встречаются приборы и с автоматическим подбором этого диапазона.

Цифровой использует в своей работе сравнение эталонного и входного сигнала. Разность потенциалов измеряется прямым подключением прибора, а замер тока основан на определении падения напряжения на внутренней резистивной нагрузке тестера. Аналоговый вид использует в конструкции электромеханическую головку, помещённую в рамку, создающую магнитное поле. В зависимости от входного сигнала стрелка в рамке отклоняется. В зависимости от силы этого отклонения и вычисляется измеряемая величина.

Перед тем как приступить к работе, мультиметр нужно проверить на исправность его источника питания. В случае его негодности на цифровом приборе при включении загорается индикация с мигающей батарейкой. Для стрелочного же прибора показанием к замене батареек будет невозможность выставить стрелку в нулевое положение.

На лицевой панели мультиметров располагаются переключатели, позволяющие выбрать тот или иной режим работы тестера. Кнопка ON/OFF включает или выключает устройство. Кроме этого, в тестере могут быть следующие разъёмы:

10А — измерения силы тока c пределом до десяти ампер;
mA — измерение тока в миллиамперах;
СОМ — гнездо для подключения щупа отрицательного полюса;
V/Ω — для присоединения щупа положительного полюса.

Вычисление разности потенциалов

Перед проведением измерений нужно подключить к тестеру пару проводов. Один провод (минусовой) вставляется в гнездо COM, а другой (плюсовой) — V/Ω. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом — контактный щуп. Для того чтобы померить напряжение, следует выполнить следующие действия:

Нажатием кнопки ON/OFF включить мультиметр.
Для измерения постоянного напряжения переключатель установить в зону тестера, обозначенную DCV или V—, а переменного — ACV или V ~.
Перемещением этого же переключателя установить максимально возможное напряжение.
Касанием щупов, соблюдая полярность, стать в точках измерения.

Через одну секунду на экране высветится число, обозначающее измеряемое напряжение.

Измерение перемещения заряда

Как и при измерении напряжения, перед началом замера к тестеру подключается измерительная пара проводов. В разъём COM вставляется общий провод, а плюсовой — в mA или A. Далее измерения проводятся в следующем порядке:

Включается тестер.
Для вычисления значения постоянного тока переключатель устанавливается в область мультиметра, обозначенную DCA или A, а переменного — ACA.
Устанавливается наибольшее возможное значение силы тока.
В разрыв линии подключаются щупы прибора.
Появившееся число на экране и буде обозначать измеряемое значение силы тока.

Таким же образом проводятся измерения и с использованием аналогового устройства. Но результат измерения определяется не по дисплею, а по отклонению стрелки.

Как измерять силу тока в электрической цепи

Для измерения силы тока применяется измерительный прибор, который называется Амперметр

. Силу тока приходится измерять гораздо реже, чем напряжение или сопротивление, но, тем не менее, если нужно определить потребляемую мощность электроприбором, то без зная величины потребляемого ним тока, мощность не определить.

Ток, как и напряжение, бывает постоянным и переменным и для измерения их величины требуются разные измерительные приборы. Обозначается ток буквой I

, а к числу, чтобы было ясно, что это величина тока, приписывается букваА . Например, I=5 A обозначает, что сила тока в измеренной цепи составляет 5 Ампер.

На измерительных приборах для измерения переменного тока перед буквой А ставится знак «

«, а предназначенных для измерения постоянного тока ставится «–

«. Например,–А означает, что прибор предназначен для измерения силы постоянного тока.

О том, что такое ток и законы его протекания в популярной форме Вы можете прочитать в статье сайта «Закон силы тока». Перед проведением измерений настоятельно рекомендую ознакомиться с этой небольшой статьей. На фотографии Амперметр, рассчитанный на измерение силы постоянного тока величиной до 3 Ампер.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

https://youtube.com/watch?v=ygMXJASPE5I

https://youtube.com/watch?v=-64C5qezkDA

https://youtube.com/watch?v=Dss5o1Q8DXo

https://youtube.com/watch?v=RUCSGrLXpQg

Как не травмироваться при замерах?

Чтобы перестраховаться, если имеются сомнения, лучше ознакомиться с инструкцией к электроприбору и проверить верность подсоединения

Выполняя замеры, важно помнить о мерах защиты при работе с электротоком. Травмирование может случиться даже при работе с незначительной токовой мощности аппаратами

Особенно в условиях с высокой влажностью. Необходимо работать в прорезиненной спецодежде.

Вам это будет интересно Измерение ёмкости конденсаторов

Для исследования СТ, ученые придумали измеряющие электроприборы. Из-за незначительного внутреннего сопротивления, эти измерители не оказывают влияние на параметры электротока в измеряемой токовой цепи. Приборы активно применяются на промобъектах и дома.

Как подключить провода мультиметра

Назначение гнезд на мультиметре

При проведении измерений важно понимать, куда вставляются щупы мультиметра и как их правильно подсоединять. Рекомендуется запомнить следующие моменты:

большинство универсальных измерительных приборов на своей лицевой панели имеют три гнезда для подключения проводов;
в комплект входят два измерительных шнура с набором щупов, один в черной, а другой в красной изоляции;
первый вставляется в гнездо под обозначением «COM» или «Общий», а второй – в разъем с несколькими символами (среди них имеется значок напряжения «V»);
третье гнездо с набором встроенных шунтов предназначается для замера токов больших номиналов (до 20 Ампер и выше).

https://youtube.com/watch?v=yZDk3yCFgjU

https://youtube.com/watch?v=yT6Myl5y3Gs
