Степень защиты ip: расшифровка обозначения стандартов

Содержание

Как расшифровывается IP54

Возле букв IP обычно стоят цифры, которые указывают степень защиты от воздействующих факторов. Первая цифра в IP54 — 5, определяет уровень защищённости объекта от твёрдых тел.

Или проникновение инородных тел во внутрь корпуса, изоляционного материала и др. Это могут быть камни, пыль, песчаные частицы. Всего существует 6 степеней защиты от твёрдых тел и пыли, где 0 — защита отсутствует. А шестая степень означает максимальный уровень, ограждающий даже от мельчайшей пыли. Именно такой маркировкой часто обозначают современные мобильные устройства и другую электронику.

Первая цифра в IP — защита от пыли

Вторая цифра в IP является показателем уровня защиты от влаги или воды. Всего существует восемь степеней. И по аналогии с первым значением — 0 обозначает отсутствие защиты. IP54 имеет степень противодействия влаге, которой будет достаточно для защиты от случайных брызг. При этом более тесный контакт с водой опасен для устройства или прибора. Маркировкой IP54 часто обозначают монтажные соединительные коробки для кабельной проводки.

И другие подобные устройства. Есть и более устойчивые монтажные коробки к влаге и пыли, но их цена на рынке будет выше предыдущей.

Что собой представляет степень защиты

Стандарт защиты – это классификация уровня защиты оболочки любого оборудования, работающего на электричестве. Он состоит всего из двух цифр, которые обозначают защищенность от воды и повреждений. Первая отображает, насколько гаджет защищен от попадания предметов и влаги за счет специальной оболочки.

Попробую вкратце оценить, что обозначают все степени:

  • Нулевая – нет защиты;
  • Первая – не защищает от прямых контактов;
  • Вторая – защита от попадания пальцев (наверное, для новых русских);
  • Третья – защита от кабелей и инструментов;
  • Четвертая – Защита от предметов диаметром менее 1 мм (болты, провода и другие);
  • Пятая – Защита от попадания пыли и любого контакта;
  • Шестая – Полная пыленепроницаемость.

В случае с телефонами лучше иметь последнюю, шестую степень защиты, которая в показателе уровня защиты (ip) отображается первой

Второй цифрой в показателе «ip» указывается влагозащищенность, которая в случае с моим телефоном является более важной. И оболочка нового телефона должна хотя бы немного спасать от воды.Классификатор уровня защиты от влаги можно условно оценить так:

  • Нулевая степень – защита отсутствует;
  • Первая – защита от вертикальных капель;
  • Вторая – допускаются вертикальные капли и под углом 15 процентов;
  • Третья – защита от дождя и брызг (допускается вода под углом 60 градусов);
  • Четвертая – защита от брызг в любом направлении;
  • Пятая – защищает от водяных струй в любом направлении;
  • Шестая – корпус выдерживает от сильных водяных струй и морских волн, вода не нарушает работу устройства;
  • Седьмая – временно защищает от давления воды на глубине в 1 метр;
  • Восьмая – корпус выдерживает давление воды на глубине свыше 1 метра, при этом смартфон работает в нормальном режиме.

В интернетах постоянно пишут о том, что производители любят дорисовать 1-2 балла к степени защиты гаджетов. Но на ряде подобных видеоA убедился в том, что известные бренды в этом плане стараются не падать лицом в грязь.Обманщики же рассчитывают на то, что немного идиотов, таких как я, сунутся со своим телефоном в баню (еще меньшее количество пользователей будут работать на 2-метровой глубине). Но если покупать телефон с уровнем защиты ip67 (ip68 – это уже для реальных экстремалов), он сможет справиться со многими нагрузками.После тщательного поиска модели я выбрал себе сравнительно недорогой мобильный, который вот уже в течение полутора лет служит. В воде был, под дождь попадал, вместе со мной падал с велосипеда, оказывался на снегу. В общем, он со мной попадает в передряги чаще, чем семья. Но под поезд я его не клал, в озеро с ним не нырял и специально не проверял на прочность – во всем нужно меру знать.

Комментарии

Зарегистрированные пользователи могут оставлять комментарииРегистрация  Войти

Разработка студии Артемия Аверина.

2001 — 2020 «Partygorsk»

Максимальная степень защиты IP

В особых случаях в аббревиатуру IP могут быть включены дополнительные цифры, например, IP69. Такое явление достаточно редкое и означает способность устройства работать даже при направленной на него водной струе с высокой температурой. Выдерживает даже при этом высокое давление. Встречаются случаи, когда на приборе расположено сразу несколько маркировок: IP67/IP68. Это значит, что его разработка велась с учётом поддержки обеих степеней. И устройство соответствует двум стандартам.

Более того, маркировки могут иметь дополнительные буквы. Встречается пять основных: A, B, C, D, H. Они указывают на степень защиты человека от опасных деталей устройства.

Маркировка: Степень защиты:
A Обозначает, что человек может прикоснуться к какой-то части устройства тыльной стороной ладони
B Человек может прикоснуться к какой-то части устройства пальцем
C Оператор может использовать какой-либо инструмент
D Использовать только проволоку

Буквой H маркируется высоковольтное оборудование. Также используются дополнительные буквы, указывающие на воздействие воды на движущиеся элементы оборудования и защиту от вредных воздействий от устройства. Иногда подобные аббревиатуры можно найти на корпусе оборудования или электроприбора. Но чаще всё же они указаны в технических инструкциях и пособиях. Степени защиты IP20, IP40, IP44, IP54, IP65, IP68, IP67, IP55, IP66, а также другие обозначения можно найти в конце брошюры (или на странице с описанием деталей устройства), которая поможет в расшифровке той или иной маркировки.

Как выбрать светильник по классу защиты

Часто используемые степени защиты IP светильников:

IP20 – светотехнические приборы, рекомендуемые к установке в комнатах с нормальной средой. На таких объектах не должно быть загрязнений или влажного воздуха. Обычно к ним относят офисы, торговые центры, развлекательные заведения.

IP21, IP22 – оборудование предназначено для холодных цехов. При таком классе защиты в прибор не может проникнуть влага или конденсат.

IP23. К этим световым устройствам относят приборы для освещения стройплощадок.

IP40. – освещение для магазинов и торговых центров. Такие приборы не имеют влагозащиты.

IP43, IP44. Светильники наружного применения для установки на небольшой высоте, куда не могут попасть инородных тела и вода. Часто устанавливают в ваннах и саунах.

IP50. Можно использовать в помещениях с высокой концентрацией пыли в воздухе. Такие приборы отличаются герметичностью и легко очищаются от загрязнений. Даже при серьезном механическом воздействии светильник не разрушится, из него не выпадут мелкие элементы

Это особенно важно в пищевом производстве.


Светильники на производстве.

  • IP53, 54, 55 – используют на объектах пищевой промышленности или точках общепита. Существуют ограничения по типу продуктов. Устройства с маркировкой IP54 устанавливают на объектах тяжелой промышленности, а также в местах с большим количеством коррозийных частиц и сильным загрязнением воздуха.
  • IP67, IP68. Эти световые приборы можно использовать под водой – устанавливать в фонтаны и бассейны.

Помимо степени защиты IP, осветительные приборы маркируются латинскими буквами, выступающими в роли дополнительного обозначения. Четыре из них, расположенные в левой колонке, показывают уровень безопасности устройств при соприкосновении с ними:

  • A – внутренней стороной кисти руки;
  • B – такие светильники защищены от касания пальцами;
  • C – различными инструментами;
  • D – проводами или другими токопроводящими изделиями.

К примеру, у прибора единица измерения равна 3. Это означает, что в корпус не может попасть предмет диаметром, превышающим 2,5 мм. Тогда в маркировке указывают символ «C». К таким приборам можно отнести обычные бытовые светильники в люстрах.


Бытовые светильники в люстрах.

В правом столбце маркировки указывают дополнительные изображения, чтобы уточнить особенности предметов и действий:

  • H – отношение к классу высоковольтных устройств;
  • M – указывает, тестировался ли уровень защиты от попадания влаги при эксплуатации;
  • S – при проверке в водной среде устройство не сработало;
  • W – наличие достаточного уровня защиты при эксплуатации в различных погодных условиях.

В зависимости от уровня защиты подбирают светильник для конкретных условий эксплуатации.

Таблица кодовых обозначений

Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).

Защита от твердых тел

Данные удобно представить в виде таблицы.

Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание

Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли. Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Защита от попадания воды

Данные также сведены в таблицу.

Класс влагозащиты При каком воздействии воды защита эффективна Комментарий
Защита отсутствует Попадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении
1 Вертикально падающие капли
2 Капли, падающие под углом до 150 к вертикали Фактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150
3 Капли с углом отклонения от вертикали до 600 Такие устройства уже не боятся дождя и могут устанавливаться на улице
4 Брызги с любым направлением Речь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа
5 Струя со слабым напором, бьющая с любого направления
6 Струя с сильным напором, бьющая с любого направления Устройство можно мыть струей воды. Также ему не вредят накатывающиеся волны
7 Кратковременное погружение на глубину до 1 м
8 Погружение на глубину свыше 1 м продолжительностью более получаса Фактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана

9 (приводится в стандарте DIN 40050-9)

Струя с высокими напором и температурой Относительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах

Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).

Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.

Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).

Дополнительные и вспомогательные обозначения

В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.

При каких условиях применяются дополнительные обозначения:

  1. класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
  2. фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.

Буквы означают, что исключен контакт с токоведущими частями:

  • A — тыльной стороной руки;
  • B — пальцами;
  • C — инструментом;
  • D — проволокой.

К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.

Также дополнительно могут прописываться литеры:

  1. H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
  2. Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.

Символ W говорит о наличии защиты от погодных факторов.

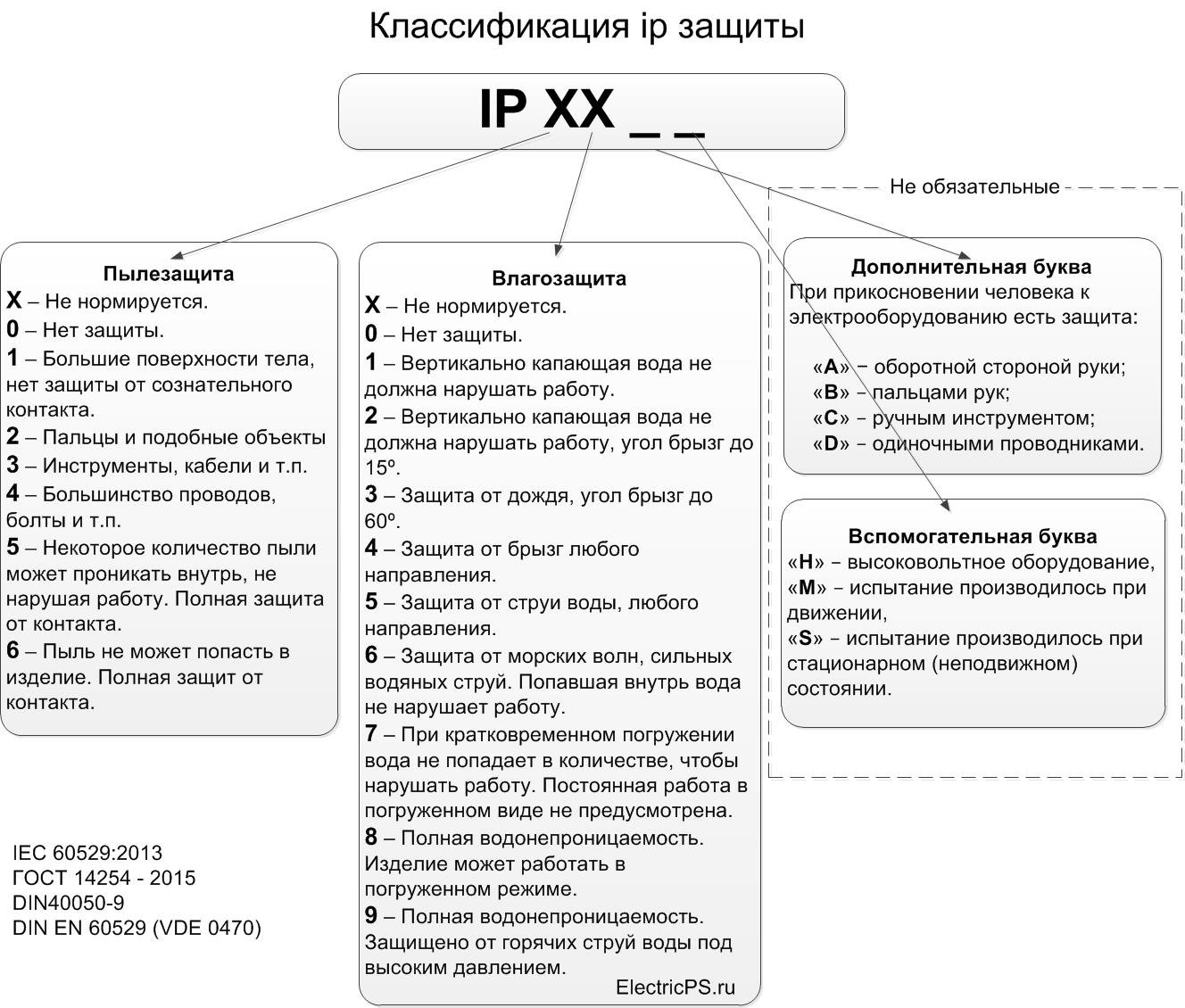

Расшифровка степени защиты

В маркировке участвуют цифры от 1 до 9, причем увеличение порядкового номера кода говорит об увеличении степени защиты. Пылевлагозащита, согласно классификатора, составляет от IP00, когда конструкция совершенно не защищена, до IP 69 с максимальным уровнем безопасности.

Если по какому-либо параметру испытания не проводились, то производитель обязан соответствующим образом информировать потребителя, то есть отражать в маркировке, ставя знак «х», например, IP5Х.

Первая цифра

Первый символ характеризует защиту от попадания пыли и механических предметов. Чем больше цифра, тем к более мелким предметам гарантируется устойчивость:

  • 0 – полное отсутствие защиты;
  • 1 – защита от случайных прикосновений, попадания предметов больших (50 мм), отсутствие защиты от сознательного воздействия;
  • 2 – защита от попадания пальцами и предметами с размерами больше 12,5 мм;
  • 3 – гарантируется невозможность попадания инструментов, кабеля и частиц с размерами более 2 мм;
  • 4 – невозможность попадания проводов, крепежных элементов и частиц более 1 мм;
  • 5 – частичная защита от попадания пыли, которая не влияет на работоспособность устройства;
  • 6 – полная гарантия от попадания пыли.

Шестой класс гарантирует полную защиту от любого возможного контакта частей тела человека с элементами устройства.

Вторая цифра

Вторая цифра маркировки несет более широкую информацию, поскольку гарантирует защищенность от попадания влаги (капель, брызг), погружения в воду. Нормальное функционирование обеспечивается как во время взаимодействия с неблагоприятными факторами, так и после этого.

Важно! Водозащищенность и водонепроницаемость имеют различное значение, причем второе свойство обеспечивает большую надежность

В данном случае классификация затрудняется тем, что брызги воды могут попадать на устройство с любых направлений, соответственно, защита должна обеспечивать работоспособность устройств в любых ситуациях. Таблица классов имеет следующий вид:

  • 0 – отсутствие защиты;
  • 1 – нормальная работа устройства при попадании вертикальных капель воды;
  • 2 – работа устройства при отклонении капель на угол до 15⁰;
  • 3 – защита от брызг дождя под углом до 60⁰ к вертикали;
  • 4 – допускается попадание брызг с любого направления;
  • 5 – защищенность от непрерывных струй воды;
  • 6 – улучшенная защита от струй (допускаются сильные струи);
  • 7 – нормальное функционирование при кратковременном погружении в воду на глубину до 1 м;
  • 8 – нормальная работа при длительности нахождения в воде до получаса при глубине погружения до 1 м;
  • 9 – защита от высокотемпературных струй воды высокого давления.

Согласно приведенным данным, наивысшая и наиболее распространенная степень защищенности обеспечивается для оборудования класса ip 68. Устройства IP 69 используются на автомойках и подобных предприятиях. Для бытового применения вполне достаточно класса ip67, так как по степени защиты ip67 расшифровка должна значить:

  • корпус устройства гарантирует невозможность попадания пыли внутрь;
  • случайное попадание устройства в воду не нарушит функционирование.

Обратите внимание! У приведенной классификации нет позиции, которая гарантирует работоспособность конструкции при нахождении в воде на время один час и более. Данное требование удовлетворяется при следовании стандартам для военной техники. Кроме того, такими стандартами предусматривается более высокая степень надежности при воздействии физических нагрузок (ударах, ускорениях)

Кроме того, такими стандартами предусматривается более высокая степень надежности при воздействии физических нагрузок (ударах, ускорениях).

Дополнительные буквы

В том случае, если степень защищенности увеличена, по сравнению с классификацией, или не попадает под классификацию (первая цифра Х), то после цифрового обозначения может добавляться буквенный символ:

  • A – защита от касания тыльной стороны рук;
  • B – защита от касания пальцами;
  • C – невозможность касания инструментом;
  • D – невозможность попадания проволоки;
  • H – символ для обозначения высоковольтного оборудования;
  • S – работа устройства во время испытаний на водозащищенность;
  • M – выключение устройства на время испытания;
  • W – устойчивость к прочим погодным условиям.

Обратите внимание! В классификации имеется такой недостаток, что устройства, выдерживающие погружение в воду, могут быть слабо защищены от попадания струй воды. Поэтому для конструкций, которые попадают одновременно под несколько классов, допускается двойная маркировка, которая указывается через знак дроби, например, IP65 / IP68

Таблица обозначений

Проще всего представить информацию в табличном варианте. Начнем с первой цифры.

Таблица 1 — защита от «от дурака» и пыли

Класс защиты Объекты защиты Пояснение
Защиты нет.
1 От объектов диаметром 50 мм и выше. Тыльная сторона руки; случайное прикосновение.
2 От объектов диаметром 12.5 мм и выше. Пальцы, крупные болты.
3 От объектов диаметром 2.5 мм и выше. Инструмент — отвертки, плоскогубцы, толстые кабели.
4 От объектов диаметром 1 мм и выше. Крепежные элементы, провода и кабели.
5 Пыль. Допустимо незначительное проникновение пыли, не влияющее на работу прибора.
6 Пыль. Абсолютная пылезащищенность.

Конструкции с 5 и 6 степенями по безопасности полностью защищают свое содержимое от контактов с поверхностью тела человека, даже случайного.

Таблица 2 — защита от воды

Класс Степень опасности поражения водой
Влагозащита отсутствует.
1 Капли воды, падающие строго вертикально.
2 Вода, капающая вертикально или с отклонением относительно вертикали до 15 градусов.
3 Падающие крупные капли с углом отклонения до 60 градусов. Изделие защищено от несильного дождя.
4 Крупные капли, брызги, летящие в любых направлениях.
5 Водяные струи любого направления. Изделие выдержит сильный ливень.
6 Морские или речные волны (кратковременное окатывание водой).
7 Краткосрочное погружение на глубину до 1 м. Постоянная работа в воде не гарантирована.
8 Погружение на глубину 1 м и немного больше на срок до 30 минут. Защищенные узлы выполняют свои функции под водой.
9 Длительное воздействие струй горячей воды под большим давлением, устройство выдерживает высокотемпературную мойку под давлением.

IPX7 – степень защиты устройства от влаги

IP: классификация степеней защиты

Для описания степеней защиты различных устройств была разработана международная классификация, получившая обозначение, состоящее из двух букв: IP, которые обозначают саму систему. Как правило, после них ставят еще и 2 цифры, обозначающие степень защищенности устройства.

Каждое устройство, выпускаемое промышленностью, имеет определенную степень защиты от постороннего воздействия, которую можно обозначить как IPxx, где вместо каждого x ставятся цифры, определяющие защищенность устройства. Причем первая из них указывает на сохранность прибора от попадания посторонних предметов. Самая высшая степень защищенности в данном случае – шестая. Она показывает, что устройство защищено от попадания пыли.

Вторая цифра всегда указывает на защищенность прибора от влаги. К примеру, если обозначение на изделии выглядит как IPX7, степень защиты от влаги у него будет практически максимальной, зато сохранность от проникновения твердых инородных объектов (песка, пыли и т. п.) не регламентируется.

Давайте более детально рассмотрим защиту прибора от влаги.

Степени защиты от влаги

Всего в классификации имеется восемь степеней защиты от попадания влаги. Причем IPX7 – степень защиты вторая по качеству. Если рассмотреть таблицу, определяющую параметры этих ступеней, то легко заметить, чем две последние из перечисленных отличаются друг от друга. Так, если степень защиты – IPX7, расшифровка данного обозначения гласит, что устройство может на короткий срок без последствий попадать под воду, на глубину до одного метра.

К более высокой степени сохранности будут принадлежать приборы, которые продолжат свою работоспособность, оказавшись под водой в течение получаса и дольше, на глубине уже больше одного метра. Следует отметить, что в современном мире существует множество устройств, которым необходима степень защиты от воды IPX7, но из всех них мы рассмотрим только одно. Это телефоны, подходящие к этому стандарту.

Телефоны с повышенной защитой от влаги

Еще не так давно телефоны были основными гаджетами, имеющими обозначенную как IPX7 степень защиты. Чаще всего их использовали в местах, где соприкосновение с влагой было постоянным. Такие устройства стоили достаточно дорого. И одним из их достоинств была возможность продолжать работу даже после кратковременного попадания в воду на небольшую глубину.

Не секрет, что зачастую основной причиной продажи бывших в употреблении телефонов является то, что они уже оказывались в воде и начинают сбоить. Обычно их называют утопленниками, так как ремонту такие гаджеты не подлежат. Но в последнее время некоторые производители телефонов не только перешли на выпуск влагозащищенных телефонов, но и активно начали осваивать рынок смартфонов, имеющих код IPX7. Степень защиты подобного уровня особенно широко используется в аппаратах компаний «Моторола» и «Эппл».

Способы достижения повышенной защиты от влаги

Современные технологии находятся уже на том уровне, когда класс IPX7 (степень защиты телефона) достигается не в ущерб внешнему виду аппарата. Ведь еще не так давно телефон, защищенный по стандарту IP67, можно было легко определить по уникальному чехлу, сохраняющему гаджет. А современные смартфоны практически ничем не отличаются от своих собратьев, имеющих меньшую степень защиты. Кроме этого, компания «Эппл» объявила, что все модели часов, выпущенные ею, имеют степень защиты IP67. Поэтому любой владелец такого аппарата может даже безбоязненно принимать в них душ. Но, конечно, не все пользователи этой продукции решаются на такой эксперимент, так как стоимость таких умных часов превышает четыреста долларов.

Применение степени защиты IPX7 в других областях техники

Телефония – не единственная область, в которой применяется данный стандарт. Большая часть оборудования, имеющего данную степень защиты, применяется во флоте, независимо от того, гражданский он или военный. Также такими устройствами оснащены спасатели, работающие в экстремальных условиях. И конечно, в научных исследованиях без таких приборов не обойтись. Поэтому в дальнейшем технологи будут работать над тем, чтобы увеличить степень защиты различного оборудования.

IP влагозащищенность

демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость). Бывает 10 степеней защиты корпуса от влаги:

  • «0» – нет защиты;
  • «1» – оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;
  • «2» – присутствует защита корпуса от капель, угол падения до 15 гр.;
  • «3» – присутствует защита от капель, угол падения до 60 гр.;
  • «4» – присутствует защита от капель жидкости любой направленности;
  • «5» – защита от короткого воздействия потока (струи) жидкости случайного направления;
  • «6» – защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;
  • «7» – есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;
  • «8» – есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;
  • «9» – есть защита от попадания горячей струи воды под давлением внутрь изделий.

Степень защиты внешнего корпуса (оболочки) от влияния отрицательного внешнего условия устанавливается на базе выполнения проверки рабочего элемента. Далее даны таблицы с подробной расшифровкой степеней защиты, методов тестирования и последовательностей их выполнения.

Для удобного представления классификация ip защиты приведена на рисунке.

Рисунок – Классификация ip защиты

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

  • IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
  • цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

  • полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
  • обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44. Оборудование может использоваться во влажных помещениях.
  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.
  • Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Подведем итог

Как бы то ни было, не существует глобального метода испытания, и условия использования в реальном мире для каждого гаджета отличаются. Например, умные часы Garmin Forerunner 735XT имеют рейтинг сопротивления воды 5 АТМ, но производитель отмечает, что их возможно не снимать в душе и ванной. С другой стороны, рекомендация Fitbit гласит, что пользователям спортивного браслета Surge необходимо снять его перед плаванием, хотя он и имеет рейтинг 5 АТМ.

Даже в том случае, если отметка 3 АТМ позволяет устройствам погружаться на установленную глубину, она имеет измерения в статическом давлении. Водяной натиск имеет свойство внезапно меняться, к примеру, когда ваша рука двигается во время плавания. В то время как вы можете находиться на глубине всего лишь в 3 м, созданное вашей рукой давление может быть приравнено к 20 м давления воды.
