Стрелочный индикатор уровня звукового сигнала своими руками

Из чего собрать светодиодный индикатор уровня?

За основу могут быть взяты аналого-цифровые преобразователи (АЦП) LM3914-16. Эти микросхемы способны управлять как минимум 10 диодами, а при добавлении новых чипов количество лампочек может увеличиваться практически до бесконечности. Индикатор может иметь любой цвет, а над исполнением корпуса лучше подумать заблаговременно, чтобы потом это не стало неожиданностью.

LM3914 имеет линейную шкалу, которая может также использоваться для измерения напряжения, а 15 и 16 – логарифмическую, но при этом цоколевка у микросхем ничем не отличается.

Светодиоды при этом могут быть любыми, импортными или отечественными, главное, чтобы они подходили для выполнения поставленной задаче. Например, можно использовать простейшие диоды АЛ307, но можно и более сложные.

Схема

Её основой является советская микросхема К157ДА1, двухканальный двухполупериодный выпрямитель среднего значения сигналов. Напряжение питания схемы лежит в широком диапазоне напряжений, от 12 до 16 вольт, т.к. схема содержит стабилизатор на 9 вольт (VR1 на схеме). Если использовать стабилизатор в металлическом корпусе ТО-220, то напряжение можно подавать вплоть до 30 вольт. Подстроечные резисторы R1 и R2 регулируют уровень сигнала на входе микросхемы. Схема не критична к номиналам используемых компонентов. Можно экспериментировать с ёмкостями конденсаторов С9, С10, которые влияют на плавность хода стрелки, а также с резисторами R7 и R8, которые задают время обратного хода стрелки. In L и In R на схеме подключаются к источнику звука, в качестве которого может выступать любое устройство с линейным выходом – будь то компьютер, плеер или телефон. (cкачиваний: 223)

Принципиальная схема 1 LED индикатора

Эта схема была взята от фирменного синтезатора, показывающего уровень сигнала после микрофонного предусилителя.

Какие преимущества имеет такой индикатор по отношению к классической 5-ти светодиодной конструкции? Он занимает мало места на лицевой панели, не требует подробного описания и настройки (-3 дБ, 0 дБ, + 3 дБ и т. Д.), Нет проблем со сверлением ровных отверстий (по одной линии), позволяет оценить уровень сигнала может и не совсем точно, но информация однозначно понятна:

• Светодиод не горит — нет сигнала или очень низкий уровень,
• светодиод мигает зеленым — диапазон ниже -6 дБ,
• светодиод начинает светиться оранжевым — диапазон между -6 дБ и 0 дБ,
• светодиод красный — 0 дБ и более, сигнал перегружен на 100%.

В общем если светодиод не зеленый, значит уровень превысил допустимый. Конечно он не выглядит так красиво как линейка, зато схема дешевле, чем при использовании специализированной микросхемы драйвера светодиодной линии.

Схема основана на популярном двойном операционном усилителе и двухцветном зелено-красном LED. Поскольку для питания предусилителей часто используется напряжение выше 5 В, на плате установлен стабилизатор LM317 (эту м/с можно удалить). Потенциометр позволяет снизить чувствительность и адаптироваться к конкретному применению. Например установить так, чтоб перегрузка сигнализировалась когда уровень составляет 0,7 В RMS, что соответствует перегрузке линейного входа звуковой карты.

Выбор именно такого LED из-за размера, у светодиода 3 мм легче получить оранжевый цвет, на 5 мм можно увидеть четко разделенный цвет зеленого и красного (в зависимости от модели).

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал , который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.

Конструкция микросхемы LM3915
Набор деталей «Индикатор уровня звука на LM3915»
Детали набора «Индикатор уровня звука на LM3915»
Плата индикатора уровня звука на LM3915
Плата индикатора уровня звука на LM3915

Схема индикатора звука на LM3915 представлена на фото.

Схема индикатора звука на LM3915

Принцип действия. Напряжение питания 12 Вольт подается на третий вывод LM3915. Оно же, через ограничивающий резистор R2 поступает на светодиоды. Сопротивления R1 и R8 выравнивают яркость свечения красных светодиодов в шкале. Также напряжение 12 Вольт подается на перемычку управления режимом работы индикатора (вывод 9). В замкнутом состоянии перемычки схема обеспечивает свечение только одного светодиода, соответствующего уровня сигнала. При разомкнутой перемычке схема работает в эффектом режиме «столбик», уровень входного сигнала пропорционален высоте светящегося столбца или длине строки. Делитель собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Точная настройка делителя осуществляется многооборотным подстроечным сопротивлением R4.  Делитель R9 R6 задает смещение для верхнего уровня логарифмической линейки сопротивлений микросхемы (вывод 6). Нижний уровень логарифмической линейки сопротивлений (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7) увеличивает величину опорного напряжения и влияет на яркость светодиодов. R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/Iled, где Iled – ток одного светодиода, А. Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. По инструкции во избежание повреждения микросхемы, не следует превышать ограничение в 20 мА тока подаваемого на светодиоды.

Стрелочный индикатор уровня

Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые

Расчет схемы индикатора

Составление данного устройства не требует никаких специальных навыков. Расчет показателей тока и напряжения можно произвести в любой программе, как и чертеж.

Одна из «ножек» (9) микросхемы подключается к положительному входу подачи напряжения. Таким образом светодиоды будут управляться как единый столбец. Для того чтобы иметь возможность самостоятельно регулировать режимы при смене фазы, схема должна включать в себя переключатель, но может спокойно обойтись и без него, если эта опция не нужна. Ток, проходящий через светодиоды для заданного напряжения и фазы можно рассчитать так:

Ic = 12,5/R

R – сопротивление на 7 и 8 «ножках»

Для тока в 1 мА R=12,5 / 0,001 А = 12,5 кОм.

А для тока в 20мА  R=625 Ом.

Внедрение подстроечного резистора даст возможность регулировать яркость свечения, при отсутствии такой необходимости можно поставить обычный. Номиналы для них будут 10 кОм и 1 кОм соответственно.

Конечная схема светодиодного индикатора уровня получится приблизительно такой.

Она идеально подходит для моно-сигнала, но для стерео- придется составить ещё одну на второй канал. Они могут объединяться через обычный сетевой кабель с учетом фазы. Отменный вариант – сделать две одинаковые схемы, выполненные в разных цветах для демонстрации уровня каждого из каналов. Устройства также могут менять свой цветовой диапазон, но такая реализация будет несколько сложнее.

Величина C3 может быть равной 1 мкф при условии, что R4=100 кОм. Номинал R2 можно подбирать из диапазона 47-100 кОм.

В данной схеме используется транзистор КТ 315, но его можно заменить любым другим с подходящими параметрами (фазы сигнала, тока, вел-на напряжения, p-n переход).

В итоге получится приблизительно такое устройство:

Собрать индикатор  уровня сигнала своими силами – вполне решаемая задача. Главное – найти из чего будет составляться схема, а после – уделить немного времени проверке и отладке устройства.

Работа схемы

C1 / R14 образуют фильтр нижних частот, обрезают постоянную составляющую и медленно меняющиеся сигналы. На базе IC1B построен компаратор, когда напряжение на выводе 5 увеличится немного выше 0 В, загорится зеленый диод (на LED_G / LED_COM). Когда напряжение в точке подключения диодов D1 и D2 ниже 0,6 В, напряжение между контактами 2 и 3 составляет 0 В. Выше 0,6 В красный диод начинает зажигаться. Ток зеленого диода протекает через: R11 и R12. Когда красный светится, его ток течет через R7 и R12. Когда красный LED активируется сильнее, это вызывает увеличение падения напряжения на R12. Поскольку стабилитрон подключен параллельно с зеленым светодиодом и резистором R12 — зеленый гаснет.

Как собрать индикатор звука своими руками

Простая схема с красивым функционалом позволяющим почувствовать комбинацию звука и света или стать частью системы автоматики, предупреждения или безопасности, хотя возможно и другое применение схемы. Рабочее напряжение питания индикатора звука 3-4.5 Вольта.

Принцип работы схемы индикатора звука

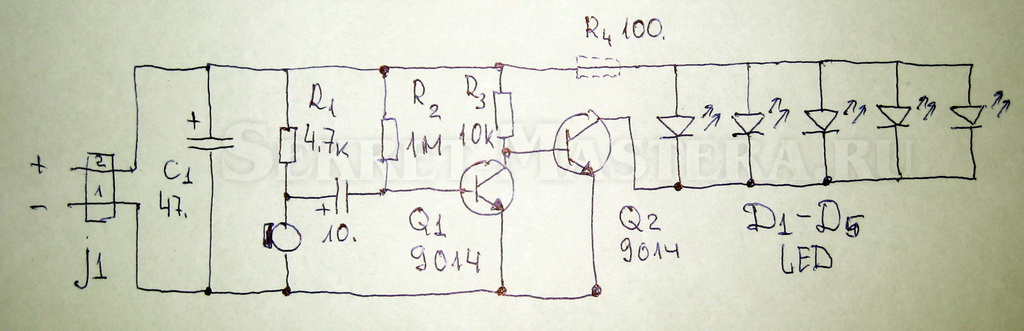

Схема индикатора звука включает микрофонный усилитель звука и каскад управления свечением светодиодов.

1. Питание на схему подается через штыревую колодку JP. Конденсатор сглаживает колебания напряжения. Питание на встроенную схему усиления микрофона подается через резистор R1.
2. Усиленный сигнал с микрофона отправляется через конденсатор 10 мкФ на базу транзистора Q1. Сигнал с коллектора транзистора Q1 управляет транзистором Q2.
3. Транзистор Q2 управляет свечением светодиодов D1-D5.
4. Если требуется более высокое напряжение питания схемы, то необходимо в цепь питания установить дополнительное сопротивление номиналом R4 10…100 Ом.

Сборка схемы

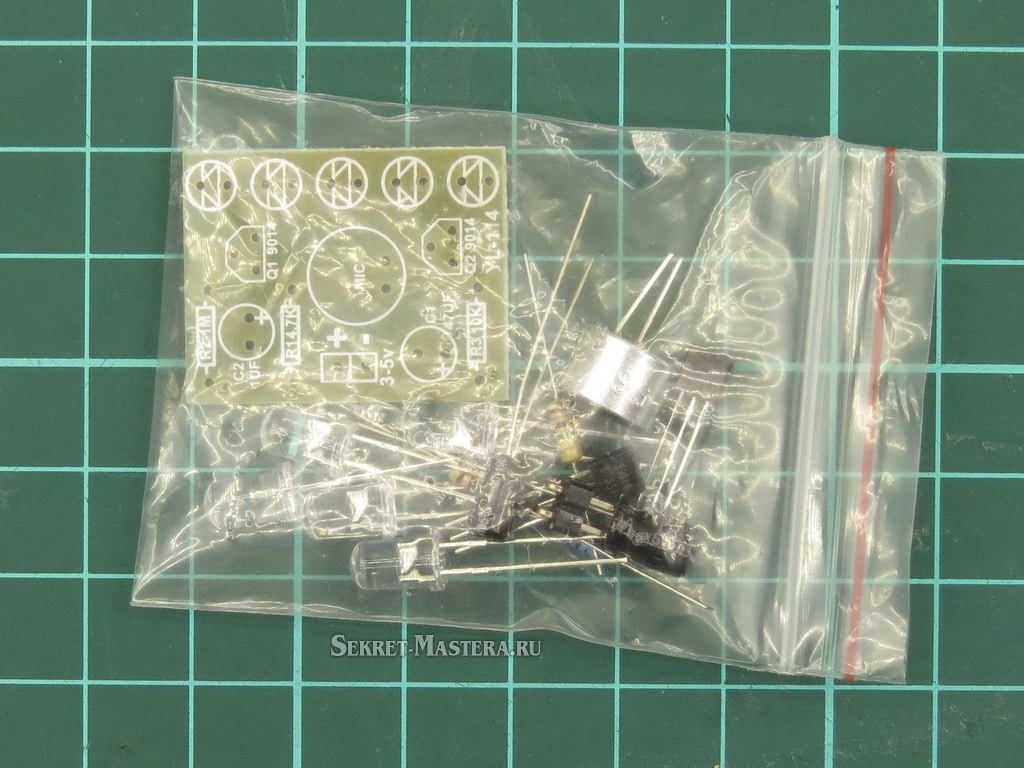

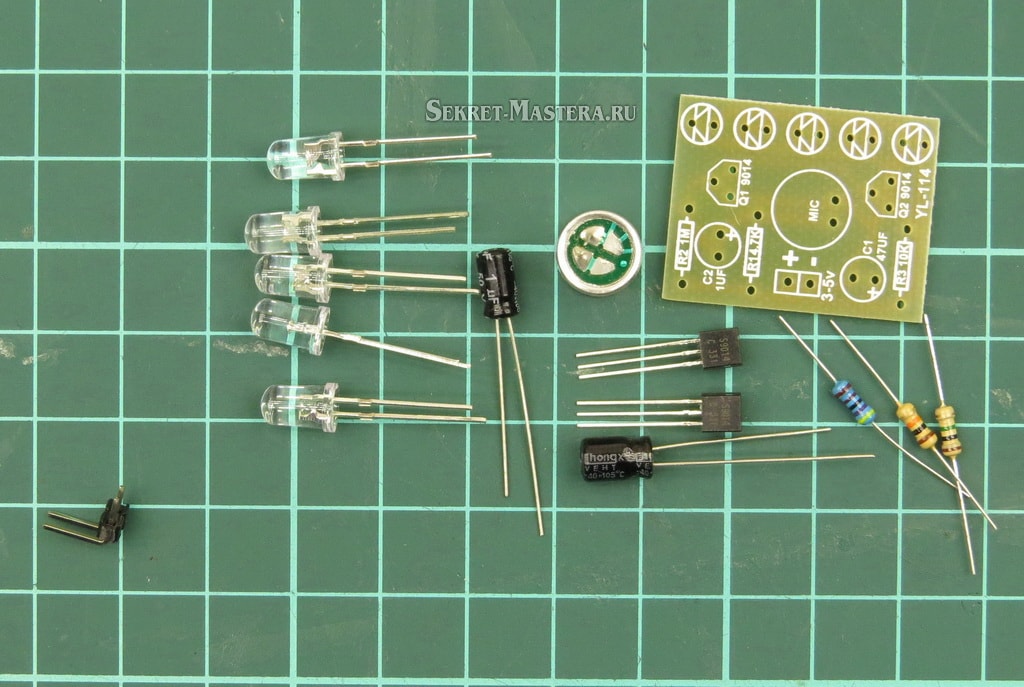

Сначала надо распаковать пакет с деталями и проверить наличие и маркировку деталей. Выяснить сопротивление резисторов можно, либо измерив сопротивление тестером, либо расшифровать на маркировке резистора. Номиналы и количество деталей показаны в таблице.

1. Сборку можно начать в любой последовательности. Автор начал сборку с установки светодиодов. Светодиод имеет полярные электроды. Подсказка по установке показана на фото. Удобно сначала установить три светодиода. Припаять выводы на плату и обрезать выступающие выводы бокорезами.
2. Далее припаиваются оставшиеся два светодиода. Транзисторы устанавливаются по ключу нарисованному на плате. Электролитические конденсаторы также имеют полярные выводы. Отрицательный электрод имеет маркировку на корпусе, если что то непонятно, смотрите .
3. Проверяем правильность установки деталей и пайки. Подаем питание, например, от трех батареек АА. Смотрите видео работы схемы индикатора звука.

Не смотря на свою простоту, на базе схемы можно собрать разнообразные устройства, например:

• сигнализатор «ТИШЕ» (устанавливаем схему для подсветки транспоранта «тише»);
• сконструировать сигнализатор необходимости чистки компьютера от пыли по повышенному шуму вентилятора процессора или видеокарты;
• световой сигнализатор стука в дверь или манипуляций с замком, просто прислонить микрофон к замку или полотну входной двери;
• сделать автомат включения фар в радиоуправляемой игрушке, при шуме моторчика фары включатся.

Успехов и роста ваших навыков в пайке.

Сейчас стало модным для визуальной индикации уровня сигнала использовать светодиоды и светодиодные матрицы, чему способствовал, в значительной степени, выпуск микросхем типа . Но со временем мода проходит, и хочется чего-то оригинального, которого нет у других. И тут вспоминается старая добрая схема на газоразрядном индикаторе ИН-13, способная создать такой красивый эффект, что любой светодиод побледнеет от зависти! ИН-13 представляет собой индикатор тлеющего разряда в виде стеклянной трубки длиной 130 мм.

Предисловие

На изготовление индикаторов выходной мощности для своего УНЧ я выбрал схему на транзисторах. Вы спросите: а почему не на микросхемах? — постараюсь объяснить плюсы и минусы.

Из плюсов можно отметить то, что собирая на транзисторах можно максимально гибко отладить схему индикатора под нужные вам параметры, выставить нужный диапазон индикации и плавность реакции как вам нравится, количество ячеек индикации — да хоть сотня, лишь бы терпения хватило на их регулировку.

Также ожно использовать любое питающее напряжение(в пределах разумного), спалить такую схему очень сложно, в случае неисправности одной ячейки можно быстро все исправить. Из минусов хочу отметить то что на наладку данной схемы по своим вкусам придется потратить немало времени. Делать на микросхеме или транзисторах — решать вам, исходя из ваших возможностей и потребностей.

Индикаторы выходной мощности собираем на самых распространенных и дешевых транзисторах КТ315. Думаю, каждый радиолюбитель хоть раз в своей жизни сталкивался с этими миниатюрными цветными радиокомпонентами, у многих они валяются пачками по несколько сотен и без дела.

Рис. 1. Транзисторы КТ315, КТ361

Шкала моего УНЧ будет логарифмическая, исходя из того что максимальная выходная мощность будет порядка 100Ватт. Если сделать линейную то при 5 Ваттах ничего не будет даже светиться или же придется делать шкалу на 100 ячеек. Для мощных УНЧ нужно чтобы между мощностью на выходе усилителя и количеством светящихся ячеек была логарифмическая зависимость.

Краткое описание LM3915

Блок-схема LM3915 состоит из десяти однотипных операционных усилителей, работающих по принципу компаратора. Прямые входы ОУ подключены через цепочку из резистивных делителей с различными номиналами сопротивлений. Благодаря этому светодиоды в нагрузке зажигаются по логарифмической зависимости. На инверсные входы приходит входной сигнал, который обрабатывается буферным ОУ (вывод 5). Внутреннее устройство ИМС включает маломощный интегральный стабилизатор, подключенный к выводам 3, 7, 8 и устройство для задания режима свечения (вывод 9). Диапазон питающего напряжения составляет 3–25В. Величину опорного напряжения можно задать в пределах от 1,2 до 12В при помощи внешних резисторов. Вся шкала соответствует уровню сигнала в 30 дБ с шагом 3 дБ. Выходной ток можно задать от 1 до 30 мА.

Печатная плата и детали сборки

• R1, R5 R8 – 1 кОм;
• R2 – 100 Ом;
• R3 – 10 кОм;
• R4 – 50 кОм, любой подстроечный;
• R6 – 560 Ом;
• R7 – 10 Ом;
• R9 – 20 кОм.

Конденсаторы С1, С2 – 0,1 мкФ. ИМС LM3915 рекомендуется запаивать не напрямую, а через специальную панельке для микросхемы. В нагрузке можно применить ультраяркие LED любого цвета свечения, вплоть до фиолетового. Но это уже личные эстетические предпочтения. Для отображения стереосигнала потребуются две одинаковые платы с независимыми входами. Более подробные данные о LM3915 можно найти в техническом описании здесь.

Работоспособность данного индикатора доказана на практике многими радиолюбительскими кружками и по-прежнему выпускается в виде наборов МастерКит.

Стрелочная головка

Найти в продаже советские стрелочные головки сейчас не трудно, их существует множество видов, разных форм и размеров. Я использовал небольшую стрелочную головку М42008, она не занимает много места и красиво выглядит. Для этой схемы подойдёт любая головка с током полного отклонения 10-100 микроампер. Для полноты картины можно также заменить родную шкалу, проградуированную в микроамперах, на специальную звуковую, отградуированную в децибелах. Однако подключать стрелочную головку к схеме нужно не напрямую, а через подстроечный резистор номиналом 1-2 мегаома. Средний его контакт подключается к любому из крайних и подключается к плате, а оставшийся контакт подключается непосредственно к головке, как видно на фото ниже.

Принципиальная схема и печатная плата модуля управления

Здесь можно скачать чертеж Layout для печатной платы: scaler_indicator-LayoutТеперь необходимо установить плату на устройстве с индикаторами, закрепить в усилителе и можно делать подключение.

Коннектор схемы управления индикаторами имеется питающее напряжение 24v, но это нормально, потому что на стабилизатор напряжения КРЕН 7809 можно спокойно подавать до 36v, а на выходе получить нужные 9v. А также выходной сигнал обоих каналов. Провода я паял непосредственно к разъему, затем заизолировал, а провода стянул капроновым хомутиком.

Завершающий этап монтажа

Прежде чем устанавливать корпус на шасси усилителя необходимо подстроить переменным резистором, установленном на управляющей плате, нужный предел значения стрелочных индикаторов. И после этого ставим на место корпус и можно приступать к испытанию.

Цифровой VU meter с OLED дисплеем на Arduino, он же измеритель уровня звука, можно собрать на Ардуино платформе. Устройство довольно простое, для начинающих это будет полезный опыт. Разумеется, как высокоточный прибор измерения уровня звука оно не годится, но как показометр в любой УНЧ — вполне.

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал, который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.

. Набор включает плату, микросхему, светодиоды и всю необходимую обвязку (резисторы, конденсаторы и разъемы).

Набор деталей «Индикатор уровня звука на LM3915»

Детали набора «Индикатор уровня звука на LM3915»

Схема индикатора звука на LM3915 представлена на фото.

Принцип действия. Напряжение питания 12 Вольт подается на третий вывод LM3915. Оно же, через ограничивающий резистор R2 поступает на светодиоды. Сопротивления R1 и R8 выравнивают яркость свечения красных светодиодов в шкале. Также напряжение 12 Вольт подается на перемычку управления режимом работы индикатора (вывод 9). В замкнутом состоянии перемычки схема обеспечивает свечение только одного светодиода, соответствующего уровня сигнала. При разомкнутой перемычке схема работает в эффектом режиме «столбик», уровень входного сигнала пропорционален высоте светящегося столбца или длине строки. Делитель собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Точная настройка делителя осуществляется многооборотным подстроечным сопротивлением R4. Делитель R9 R6 задает смещение для верхнего уровня логарифмической линейки сопротивлений микросхемы (вывод 6). Нижний уровень логарифмической линейки сопротивлений (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7) увеличивает величину опорного напряжения и влияет на яркость светодиодов. R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/Iled, где Iled – ток одного светодиода, А. Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. По инструкции во избежание повреждения микросхемы, не следует превышать ограничение в 20 мА тока подаваемого на светодиоды.

Нестандартное применение

Индикатор с применением lm3914 можно использовать в качестве компактного тестера малогабаритных батареек и аккумуляторов.

Напряжение питания такой схемы от 5В до 12В. Удобно питать от «Кроны» либо четырёх батареек ААА.

Конденсатор С1 — 50 мкФ 25В, подтягивающий резистор R1 – 1Мом. R2, R3 – по 4,7-5кОм. Диапазон измерений у схемы 1В с градацией 0,1В. R2 регулирует диапазон измерений, R3 – ток светодиодов. Если отключить выход 9, индикация будет «столбиком», но питающее элементы быстро разряжаются.

Оцените, пожалуйста, статью. Мы старались:)

https://youtube.com/watch?v=_yMG7CZmqCY

https://youtube.com/watch?v=-9XQXRHrCXM

Простейшие индикаторы уровня аудио сигнала

Иногда возникает потребность в графическом представлении конкретной амплитуды уровня аудио сигнала, например для определения пиковой мощности (максимально допустимой громкости), или просто для красоты.

Конечно же можно собрать и привычные индикаторы на интегральных микросхемах или транзисторах, так как они будут работать точней, но такие схемы требуют внешнего питания, что не всегда возможно, особенно если колонки находятся на значительном расстоянии от усилительной аппаратуры, и тянуть дополнительные провода, что бы запитать эти индикаторы, не имеет смысла. В таком случае можно собрать простейшую схему индикатора аудио сигнала.

Сама схема состоит из ограничивающего подстроечного резистора, которым настраивается устройство на определенный уровень сигнала, при котором буде загораться светодиод. Так как ток аудио сигнала переменный, а запитать светодиод можно только постоянным, то в качестве выпрямителя стоит диод VD1. Данный простейший индикатор аудио сигнала предназначен только для фиксации пиков сигнала (максимальной громкости). Если же настроить его так, что бы светодиод загорался, например, на пол громкости, то после ее увеличения светодиод просто выйдет из строя из-за переизбытка сигнала.

Что бы показать не только пики, но и определенные значения сигнала, можно собрать следующую схему. Подстроечный резистор, выпрямительный диод и светодиоды выполняют те же функции, что и в предыдущей схеме, но здесь добавлены диоды VD3-VD6, через которые уходят «излишки» тока с первых светодиодов, при повышении уровня сигнала (громкости), тем самым защищая светодиоды от сгорания.

https://youtube.com/watch?v=zpLod70orxA

Детали в обеих схемах одинаковы.

В качестве подстроечника, подойдет любой с сопротивлением, достаточным для регулировки. Выпрямительный диод – любой способный выдержать всю нагрузку, разумеется с некоторым запасом. VD3-VD6 кремниевые с прямым падением напряжения 0,7…

1 В и допустимым током не менее 300 мА. R2 – R6 так же могут отличатся. Эти резисторы определяют при каком уровне будет зажигаться светодиод идущий за конкретным резистором. Ну и светодиоды. Они так же могут быть любыми, но одинакового цвета.

Данная схема устройства способна показать пять различных уровней сигнала, но их можно уменьшить, например до двух, или увеличить.

Описанными устройствами можно проводить индикацию одного канала аудио.

Если же сделать несколько таких индикаторов и перед каждым входом установить фильтр на конкретную частоту, тогда каждое устройство будет показывать уровни сигнала нужной частоты сигнала, которую пропустит фильтр.

Так же по данным схемам можно сделать индикатор напряжения, например, на машину или мотоцикл. Правильно настроенное устройство будет отлично отображать уровень напряжения в бортовой сети, которое будет меняться в зависимости от оборотов двигателя.

Основные виды индикаторов

Индикаторы являются составной частью устройств усиления звука. Они позволяют получить визуальную оценку композиции в диапазоне звуковых частот. Для наблюдения уровня сигнала используются как стрелочные приборы, так и устройства, выполненные в виде светодиодных столбцов, изменяющих свои геометрические размеры по мере нарастания или спада звукового сигнала в выбранном частотном диапазоне. Можно выделить основные типы индикаторов:

1. Шкальные, представляющие собой устройства различной степени сложности, в которых для оценки силы звукового сигнала используются стрелочные микроамперметры.
2. Пиковые (светодиодные) индикаторы уровня сигнала, которые могут использовать в своем составе как одиночные элементы, так и светодиодные ленты.
3. Пиковые люминесцентные.

Современные комплексы воспроизведения звуковой информации используют электронные устройства, отражающие целый ряд необходимых параметров. В их схемах применяются те или иные основные типы индикаторов, перечисленных выше.

Схема индикатора звука и принцип её действия

Как видно из рисунка, принципиальная электрическая схема индикатора уровня звука состоит из двух конденсаторов, девяти резисторов и микросхемы, нагрузкой для которой служат десять светодиодов. Для удобства подключения питания и аудиосигнала её можно дополнить двумя разъёмами под пайку. Собрать такое простое устройство под силу любому, даже начинающему, радиолюбителю. Типовое включение предусматривает питание от источника 12В, которое поступает на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов и являются необязательными. 12В также приходит на перемычку, которая управляет режимом работы ИМС через вывод 9. В разомкнутом состоянии схема работает в режиме «точка», т.е. происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.

Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле:

R5=12,5/ILED, где ILED – ток одного светодиода, А.

Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. Во избежание перегрева корпуса ИМС, не следует превышать ток LED более 20 мА. Все-таки это индикатор, а не новогодняя гирлянда.

Схема принципиальная индикатора

Ключевым элементом схемы является резистор R1 на 10 кОм, он нужен для того, чтобы защитный диод AVR микроконтроллера не влиял на качество звучания устройства, да и чисто с целей защиты микроконтроллера он там не будет лишним. Резистором R2 осуществляется подстройка максимального уровня сигнала, можно взять любой другой номинал от 1 кОм до 100 кОм, в случае подключения к аудио выходу компьютера идеально подходит 10 кОм. Чувствительность составляет всего лишь 1.1 В при дефолтных настройках скетча. Диапазон питания у схемы довольно таки широкий, от 3.3 до 5 В, но чем ниже напряжение – тем ниже яркость свечения дисплея.

Ардуино Нано подходит только версия на основе ATmega328 (V3.0). Mini USB кабеля в комплекте не будет, поэтому понадобится его достать отдельно.

Схема

Её основой является советская микросхема К157ДА1, двухканальный двухполупериодный выпрямитель среднего значения сигналов. Напряжение питания схемы лежит в широком диапазоне напряжений, от 12 до 16 вольт, т. к.

схема содержит стабилизатор на 9 вольт (VR1 на схеме). Если использовать стабилизатор в металлическом корпусе ТО-220, то напряжение можно подавать вплоть до 30 вольт. Подстроечные резисторы R1 и R2 регулируют уровень сигнала на входе микросхемы.

Схема не критична к номиналам используемых компонентов. Можно экспериментировать с ёмкостями конденсаторов С9, С10, которые влияют на плавность хода стрелки, а также с резисторами R7 и R8, которые задают время обратного хода стрелки. In L и In R на схеме подключаются к источнику звука, в качестве которого может выступать любое устройство с линейным выходом – будь то компьютер, плеер или телефон.

Из чего собрать светодиодный индикатор уровня?

За основу могут быть взяты аналого-цифровые преобразователи (АЦП) LM3914-16. Эти микросхемы способны управлять как минимум 10 диодами, а при добавлении новых чипов количество лампочек может увеличиваться практически до бесконечности. Индикатор может иметь любой цвет, а над исполнением корпуса лучше подумать заблаговременно, чтобы потом это не стало неожиданностью.

LM3914 имеет линейную шкалу, которая может также использоваться для измерения напряжения, а 15 и 16 – логарифмическую, но при этом цоколевка у микросхем ничем не отличается.

Светодиоды при этом могут быть любыми, импортными или отечественными, главное, чтобы они подходили для выполнения поставленной задаче. Например, можно использовать простейшие диоды АЛ307, но можно и более сложные.
