Как отремонтировать бесперебойник для компьютера своими руками

Процесс сборки

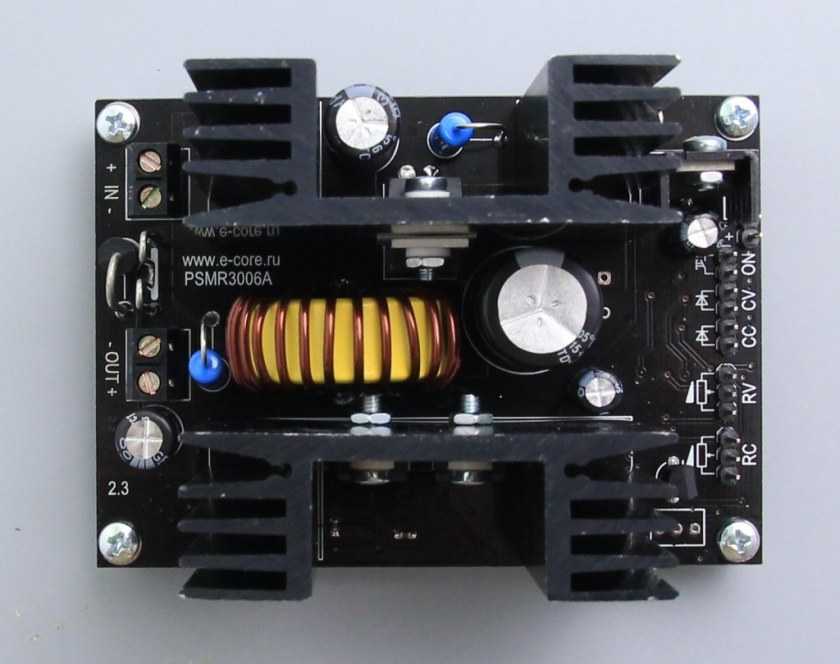

Используя первичную цепь трансформатора, необходимо первоначально установить выключатель и предохранитель. При использовании вторичной схемы сборки, питание первоначально поступает на диодный мост, после попадает в конденсатор электролитов. Уже от них, напряжение понижается посредством специального модуля.

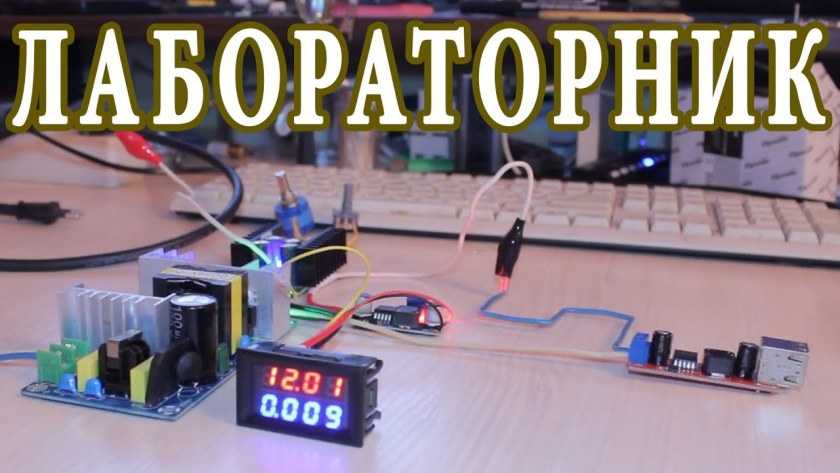

Далее модуль отправляет напряжение на вольтамперметр, который зафиксировал выходящее напряжения.

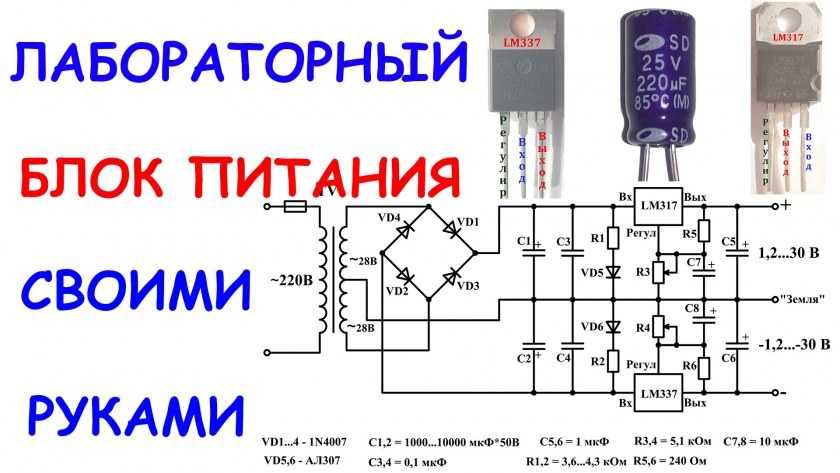

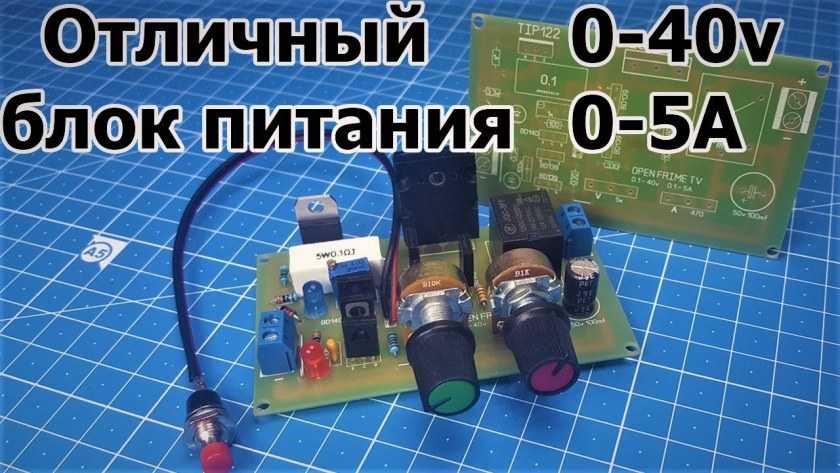

Схема сборки мощного лабораторного блока питания с возможностью регулировки выходного напряжения. В этом случае силовые элементы выставляются внизу корпуса, конденсатор необходимо разместить между диодным мостом и трансформатором.

Далее, после этого необходимо соединить все три составляющие: диодный мост, модуль понижения и трансформатор.

После этого необходимо распаять резисторы, подключить к ним выключатель прибора. Распаять провода ампервольтметра. После того, как основные элементы были подсоединены, необходимо вернуть все элементы из передней части панели устройства на свое первоначальное место. Таким образом, собрав все элементы в единое устройство, получаем возможность регулировки напряжения начиная от 1 в, заканчивая 28 в.

При коротком замыкании устройство выдает примерно 9А.

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

Выбор аккумуляторов

Аккумуляторы в ИБП используются внутренние, внешние и комбинированные.

ИБП с внутренними аккумуляторами рассчитаны на 10-20 минут непрерывной работы.

Внешние аккумуляторы дают возможность работы в течение нескольких часов. Кроме того, срок службы аккумуляторов меньше, чем срок работы самого ИБП. Внешние аккумуляторы проще заменить при необходимости.

Необходимую емкость батарей проще всего определить по таблицам или калькулятору на сайте производителя. Непосредственный расчет слишком сложный, необходимо учесть КПД, реактивную мощность и другие факторы.

Использование автомобильных аккумуляторов не рекомендуется. Они, в отличие от специальных, не герметичные, за исключением необслуживаемых. При работе в воздух выделяются пары кислоты, водород и кислород. Это недопустимо для закрытых, а тем более жилых помещений. Однако много специалистов подключают автомобильные аккумуляторы и они прекрасно работают. Это  зависит от типа ИБП и встроенных аккумуляторов. Иногда автомобильные батареи заряжают отдельным зарядным устройством и необходимо следить за уровнем заряда. При хранении в отключенном состоянии происходит саморазряд аккумулятора и через некоторое время ИБП не сможет работать. Потребуется предварительная зарядка. Кроме того, хранение в разряженном состоянии вредно для аккумулятора.

Пошаговый алгоритм действий

Для того чтобы изготовить бесперебойник своими руками, надо выполнить определенную последовательность действий. Прежде всего, надо определиться с тем, какие узлы будут созданы самостоятельно, а какие лучше приобрести в готовом виде. Затем нужно обзавестись необходимыми узлами, элементами и деталями комплекта, приобрести аккумуляторы. Начинать сборку без них не рекомендуется, так как зарядное устройство должно в точности соответствовать характеристикам АКБ.

Схемы и пояснения

Рассмотрим структурную схему ИБП.

Здесь инвертор и фильтр высших гармоник представлены как два разных блока, хотя на практике нередко они объединены в один узел.

Сначала преобразователь (другое название инвертора) получает с аккумуляторов постоянное напряжение 12 В, превращая его в импульсное переменное напряжение (меандр) 310 В. Затем при помощи фильтра высших гармоник срезаются излишки, доводя форму сигнала до синусоиды с амплитудой 220 В. На схеме отмечен важный момент — напряжение зарядного устройства для данных АКБ должно составлять 28,8 В. Эта величина позволяет обеспечить полноценную зарядку аккумуляторов без риска перезаряда, выкипания или выхода АКБ из строя.

Бесперебойное питание обеспечивается переключением с сетевого источника на ИБП, производящимся при изменениях сетевого напряжения — его падении или полном исчезновении. Некоторые приборы отсекают и скачки напряжения, переводя питание потребителей на ИБП до тех пор, пока сетевое напряжение не придет в норму.

Для переключения питания используется реле, на которое постоянно подается напряжение из сети.

При его значительном падении или отключении контакты реле переключают питание на ИБП, а при появлении напряжения — вновь замыкаются и включают подачу тока из сети.Полезное видео на эту тему

https://youtube.com/watch?v=h8pmHYucx-s

Как из бесперебойника сделать инвертор

Наиболее изнашиваемая часть бытовых ИБП – это аккумулятор, как впрочем, и самая дорогая, поэтому зачастую можно столкнуться с тем, что при полном износе АКБ, устройство попросту ставят куда-то в дальний угол, хотя его достаточно легко переделать в инвертор. Этот аппарат предназначен для преобразования постоянного низковольтного тока в синусоидальный переменный, напряжением 220 В, что наверняка пригодится автомобилистам, проводящим много времени в дороге.

Имея под рукой такой преобразователь, можно не беспокоиться о подзарядке не только телефона, но и подключить ноутбук, телевизор или эконом-лампу.

Потребуются навыки работы с паяльником и понятие о работе электрических приборов. После разборки корпуса, необходимо удалить неработающий аккумулятор, а провода идущие к нему зачистить.

Провода идущие от сетевого разъема 220 В, аккуратно отсоединяют от платы, и также зачищают, после чего делают спайку между этой парой и проводами подключавшимися к аккумулятору, так как сечение их достаточно большое, потребуется мощный паяльник и достаточное количество припоя. Если

Для подключения к бортовой сети автомобиля, потребуется к сетевому кабелю вместо стандартного штепселя припаять прикуриватель, ну а если не планируется использовать инвертор на ходу, тогда можно поступить еще проще – вместо вилки присоединить зажимы типа «крокодил» и на стоянке подключать его напрямую к клеммам аккумулятора.

На выходе инвертора, монтируется стандартная розетка, если она не была до этого предусмотрена.

Как это будет работать

У роутеров есть свои штатные блоки питания. В этой схеме мы его убрали и заменили на 9 вольтовый. От такого напряжения работает новое устройство.

Или более подробно. Новым 9-ти вольтовым блоком питания подается напряжение на повышающий преобразователь, который работает в паре с балансным контроллером заряда. Напряжение 12 Вольт в штатном режиме идет для питания роутера.

Но если произойдет отключение тока, наш контроллер заряда переключит работу ИБП от встроенных батарей. По мере использования аккумуляторов, их выходное напряжение будет падать. Чтобы избежать их полного разряда, контроллер отключит работу в тот момент, когда выходное напряжение достигнет 2.7 В.

Выбор ИБП по мощности

Мощность ИБП зависит от электроприборов, которые вы хотите к нему подключить. Если отсутствие электроотопления, электроплиты или бойлера в течение 10-20 минут обычно не является проблемой, то без освещения или телевизора обойтись трудно. Поэтому мощные электроприборы, в том числе розетки для фена в ванной, стиральные и посудомоечные машины, а также пылесос подключают без ИБП. Для них прокладывают отдельную линию. Или, наоборот, для компьютера, телевизора и нескольких лампочек аварийного освещения прокладывается отдельный провод. Этого времени хватит, чтобы запустить портативный генератор.

Если генератора нет, и установка его не планируется, то к ИБП нужно подключать также газовый котел отопления и холодильник. Электроотопление, бойлер и другие мощные нагрузки увеличивают необходимую мощность ИБП, а также емкость аккумуляторов для длительной работы настолько, что выгоднее окажется приобрести портативный генератор.

Подбор ИБП по мощности

Мощность ИБП должна равняться сумме мощности всех электроприборов. Для холодильника учитывают пусковую мощность (пусковой ток) компрессора, которая в 10 раз больше указанной в паспорте. Она нужна в течение нескольких секунд при включении, но если мощность ИБП окажется недостаточной,  то он просто отключится. Кроме этого нужно взять 30% запаса. Во многих ИБП указана пиковая мощность. Она должна быть не меньше пусковой электроприборов.

Пример расчета

Нужно подключит 5 светодиодных ламп по 10Вт каждая, телевизор, мощностью 45Вт, компьютер с блоком питания на 450Вт, холодильник мощностью 300Вт и пусковой мощностью в 10 раз больше, то есть 3000Вт и газовый котел мощностью 120Вт, из них насос мощностью 60Вт и пусковой мощностью 600Вт.

Общая мощность всех электроприборов 3695Вт. Необходимо также дополнительно 30% запаса мощности. Получаем 4803,5 Вт и выбираем ближайшее большее значение.

Если же не подключать к ИБП холодильник, то общая мощность будет на 3кВт (пусковая мощность холодильника)  меньше, всего 803,5Вт. Можно выбрать ИБП мощностью 800Вт.

Это вполне допустимое решение. За несколько часов холодильник разморозиться не успеет, а емкость аккумуляторов, необходимая на время устранения большой аварии, которое может длиться несколько суток, будет слишком велика. Они будут занимать много места, и стоить дороже портативного генератора с запасом топлива.

Классы ИБП

Резервные ИБП:

ИБП резервного типа: нормальный режим работы (rectifier — выпрямитель, inverter — инвертор, SPD — фильтр питания, bypass — байпас).ИБП резервного типа: аварийный режим работыЛинейно-интерактивный ИБП: нормальная работа.Линейно-интерактивный ИБП: аварийный режим.Линейно-интерактивные ИБП:

ИБП с дельта-преобразованием в штатном и автономном режимах.ИБП с дельта-преобразованием:

Линейно-интерактивный ИБП APC BR1000G дает на выходе не совсем чистую синусоиду, но такой аппроксимации достаточно для большинства устройств.системы с двойным преобразованиемИБП с двойным преобразованием отличает надежная защита нагрузки по электропитанию. ИБП с двойным преобразованием: аварийный режим, питание от батареи.ИБП с двойным преобразованием:

Краткое сравнение ИБП разных классов

• Класс VFI (Voltage & Frequency Independent) — выходные напряжение и частота ИБП не зависят от входных параметров.
• Класс VI (Voltage Independent) — выходная частота совпадает с входной, напряжение на выходе регулируется в заданных пределах.
• Класс VFD (Voltage & Frequency Dependent) — выходное напряжение и частота совпадают с входными.

• S соответствует синусоидальному выходному напряжению с коэффициентом нелинейных искажений (КНИ) менее 8% как при линейной, так и при нелинейной нагрузке.
• X соответствует несинусоидальному сигналу с КНИ более 8% при нелинейной нагрузке.
• Y соответствует несинусоидальному сигналу при любой нагрузке, КНИ превышает установленные в IEC 61000-2-4 пределы.

Аккумулятор 18650 и его разновидности

Основной элемент будущего бесперебойника это аккумулятор литий-ионного типа 18650. По форме и размерам — аналог стандартных пальчиковых батареек ААА или АА.

Емкость пальчиковых аккумуляторов находится в границах 1600–3600 мАч. С выходным напряжением в 3.7 В.

Есть несколько разновидностей батарей класса 1865. Различия только по химическому составу:

1. Литий-марганцевые (Lithium Manganese Oxide).
2. Литий-кобальтовые (Lithium Cobalt Oxide).
3. Литий-железо-фосфатные (Lithium Iron Phosphate или феррофосфатные).

Все они с успехом применяются:

• в телефонных зарядках;
• в ноутбуках;
• фонариках и так далее.

Проблемы и особенности

В первую очередь, важно пользоваться амперметром, когда будете заряжать батарею. Таким образом вы сможете контролировать данный процесс: по напряжению этого сделать не получится

Учтите: чтобы узнать допустимое значение максимального тока, нужно разделить емкость аккумулятора на 10. При помощи собранного устройства батарею можно будет зарядить за несколько часов, в зависимости от степени ее разрядки.

Если правильно подобрать элементы цепи и делать все по инструкции, серьезных проблем возникнуть не должно, особенно если вы хорошо понимаете в электронике и сможете сделать все без посторонней помощи.

Если есть возможность, то заряжать аккумуляторную батарею лучше всего импульсно. Чтобы самостоятельно не включать и не выключать устройство из розетки, можете использовать электромеханическое реле. На нем выставляется периодичность, когда ему нужно включаться, а когда выключаться.

Советуем выбирать режим по пятнадцать минут – этого вполне хватит, чтобы зарядить аккумулятор.

https://youtube.com/watch?v=vp0mx4uFSCc

Преимущества бесперебойников для питания циркуляционных насосов

Нетрудно представить, к каким неприятным последствиям приведет замерзание воды в системе зимой. Одна только замена лопнувших труб и радиаторов обойдется владельцам в «копеечку».

Вывести из строя котельную электронику способны параметрические сбои в электросети. Это падение напряжения до 160–170 В (в однофазных агрегатах) в период пиковых нагрузок энергопотребления, скачки амплитуды и девиации переменного тока частотой 50 Гц.

Конструкция ИБП или UPS (Uninterruptible Power Supply) представляет собой устройство с аккумуляторной батареей и преобразователем типа DC – AC (постоянный ток → переменный ток). Процессом инвертирования бесперебойника управляет микроконтроллер с кварцевым генератором.

От других альтернативных источников ИБП отличает:

• компактность устройств, что позволяет производить изделия в настольном/напольном исполнении;
• простота подключения и эксплуатации, бесшумность работы всей модельной линейки бесперебойников;
• относительная дешевизна большинства товарных позиций;
• базовая защита электродвигателя и электроники автономной системы ГВС;
• отсутствие расходов на техническое обслуживание в процессе использования;
• продолжительный срок эксплуатации (с подзарядкой батарей): от 3–5 лет и более;
• минимальная временная пауза или отсутствие таковой при переключении «резервное питание сеть»;
• практически синусоидальная форма выходного напряжения с минимальными искажениями;
• возможность изменения частоты и напряжения на подключаемой нагрузке.

1 Почему необходим ИБП?

Стационарные системы передачи электроэнергии от производителя к потребителю достаточно часто преподносят сюрпризы в виде отключения питания. Это происходит по множеству причин, которые не столь важны, кроме самого факта — света нет.

Когда это происходит, системы отопления, включающие в себя электронасосы, останавливают циркуляцию теплоносителя, ее отдельные элементы перегреваются и выходят из строя.

Из такой ситуации есть три выхода:

1. Рассчитать и построить отопительную систему, в которой отсутствует электронасос. Циркуляция в таком случае должна происходить за счет воздействия гравитационных сил и разницы в плотности нагретой и холодной жидкости в трубах при подаче и обратном ходе. Для эффективной работы такой отопительной системы должны использоваться трубы большого диаметра (что не очень удобно) и при этом, никаких регулировок в процессе эксплуатации не предусматривается.
2. В виде альтернативного получения электроэнергии — установить генератор (дизельный или бензиновый). Но для него потребуется отдельное помещение, так как при работе такие устройства производят много шума и выделяют выхлопные газы, которые необходимо удалять. Кроме того, стоимость топлива значительно увеличивает расходы на обеспечение жилых помещений теплом.
3. Установить бесперебойник для насоса отопления, для обеспечения постоянного циркуляционного процесса, который работает от аккумулятора. При отключении централизованный источник питания, его автоматически заменит ИБП, который с помощью инвертора будет преобразовывать постоянный ток от батарей в переменный. Такое дополнительное оборудование не занимает много места и может быть расположено в любом удобном месте. Особого обслуживания ИБП, также не требует, главное — следить за тем, чтобы аккумуляторы всегда были заряжены.

Простейшая схема работы ИБП

ИБП, используется не только в газовых, но и твердотопливных котлах, что значительно повышает надежность их бесперебойной работы при отключении питания.

1.1 Виды ИБП

Бесперебойник для насоса отопления может иметь несколько вариантов исполнения:

• линейный ИБП — это самая простая модель, которая не имеет стабилизатора напряжения. При прекращении работы стационарной электросети, такой прибор самостоятельно переключается на питание от батарей;
• линейно-интерактивный ИБП — оснащен простейшим стабилизатором напряжения и при работе от аккумулятора выдает на выходе положенные 220В и 50Гц;
• ИБП двойного преобразования. Кроме системы стабилизации напряжения имеет возможность подключаться к генератору.

Линейно-интерактивные устройства имеют небольшое внутреннее напряжение, что позволяет им работать от 1 до 4-х батарей.

При этом происходит самостоятельный контроль величины заряда и при остаточной емкости батареи ниже 20% происходит ее отключение. Переход на автономный режим при отключении электричества и обратно происходит в автоматическом режиме.

Особенности ИБП для газовых котлов

Есть два типа устройств бесперебойного питания:

1. Устройство по умолчанию работает в режиме пропуска энергии, не изменяя её параметров, а если сигнал пропадает, то автоматически происходит переключение на питание от аккумуляторов.
2. Второй тип ИБП изначально преобразует электроэнергию, приводя её к оптимальному виду, то есть «выравнивает» характеристики. В аварийной ситуации также переходит в режим питания от встроенных батарей.

Напряжение изменяется в 2 этапа:

• сначала трансформация из переменного 220В в постоянный 12В;
• второй шаг: постоянный ток снова превращают в переменный 220В и 50 Гц.

Это необходимо для получения максимально «сглаженных» параметров тока, которые позволяют продлить срок службы электрическим элементам котельного оборудования. Причём аккумуляторы должны постоянно подзаряжаться.

Устанавливать ИБП первого типа следует, если только владелец уверен в том, что параметры сети в пределах нормы, или когда на входе в дом уже стоит общий стабилизатор.

В остальных случаях рекомендуется использовать ИБП со «сглаживающей» схемой. Как свидетельствуют сервисные фирмы, высок процент поломок именно из-за проблем с качеством подаваемой электроэнергии.

Можно ли использовать бесперебойники для компьютеров

Имеют значения параметры напряжения, подаваемого потребителю в газовый котёл. Нужна правильная синусоидальная форма входящего сигнала и совпадение по фазе.

Именно поэтому использовать бытовой (компьютерный) ИБП не рекомендуется, только в крайнем случае на непродолжительное время.

Как рассчитать ИБП

Большинство котлов и насосов не потребуют большой мощности ИБП. В среднем понадобится 300—350 Вт если насос один, на два — 450—550 Вт

А также следует обратить внимание на ёмкость аккумуляторов и мощность зарядного устройства для ИБП. Если ток заряда умножить на 10, получим максимально возможную ёмкость батареи, которую «потянет» зарядка в ампер-часах

Аккумуляторы допустимо использовать или гелиевые, или обычные. Первый тип хотя и безопасен, но стоимость в 2—3 раза выше, чем на обычные автомобильные аккумуляторы. Но здесь лучше не экономить: ёмкие автобатареи не могут стоить слишком дёшево. При ёмкости аккумуляторов около 50А/ч длительность автономной работы будет около 8 часов, а при 95—100А/ч около 24 часов.

Внимание! Мощность зарядного устройства должна примерно соответствовать ёмкости батарей

2 Параметры в использовании

Отопительные системы в своем большинстве работают на природном газе. Для того, чтобы все оборудование работало эффективно и без сбоев, в такие системы необходимо интегрировать стабильный источник питания.

В случае неожиданного отключения электроэнергии, система без такого оборудования отключится и начнет остывать, что может привести ее к выходу из строя.

ИБП для резервирования насосов газового котла

При постоянно возникающих скачках напряжения (довольно частое явление во всех электросетях), стабильное напряжение на выходе можно также получать при помощи ИБП. В этом случае такое устройство будет одновременно являться и стабилизатором и аккумулятором.

Для создания резервного источника питания для насоса и автоматики отопительной системы потребуется аккумулятор, инвертор и зарядное устройство.

Выбирая какой-либо бесперебойник, следует обратить внимание на параметры выходного напряжения. В прилагаемой к устройству инструкции должно быть четко обозначено — чистый синус

Квази-синус, апроксимированный синус, квазисинусоидальная форма — не подходят, так как при их применении довольно часто отказывает автоматика управления системой, что приводит к перегреву и поломке, как насоса, так и автоматических нагревательных горелок.

2.1 Советы специалиста

При покупке и установке следует обратить внимание на следующие моменты:

• устройство должно быть надежным, качественным и экономным при расходе энергии, так как в экстренных ситуациях ему придется работать в течение нескольких часов;
• цена оборудования не должна влиять на выбор, потому что его эксплуатация продлится на протяжении многих лет;
• для увеличения срока автономной работы потребуются дополнительные (запасные) аккумуляторы);
• если ИБП включен в систему отопления, то к нему не допускается подключение других устройств, таких как холодильник, глубинный насос или подобного рода приборы или устройства;
• расположение (крепление) может быть напольным и настенным. При больших габаритах устройства и высокой мощности его лучше устанавливать на полу;
• помещением для установки может быть подвал или полуподвал, в котором предварительно установлен герметически закрывающийся шкаф, который обеспечивает гидроизоляцию (отсутствие влаги) на аккумуляторных батареях и самом устройстве.

Пример смонтированного байпаса с насосом в системе отопления

2.2 Самодельный бесперебойник

Сделать своими руками такое нужное устройство для специалистов не является неразрешимой задачей.

В качестве основы необходимо использовать инвертор, который на выходе оснащен меандром. Для получения чистой синусоиды обязательно следует добавить специальный фильтр. Один из способов преобразования меандра в чистую синусоиду является включение импульсного преобразователя.

Естественно, что точные параметры оборудования, сделанного своими руками, может получить только человек хорошо знающий принципы электротехники.

Решая задачу — как сделать источник бесперебойного питания своими руками правильно, сразу следует учесть, что автомобильные аккумуляторы для использования в этих целях не рекомендуются. Кроме того, минимальная емкость заряженных батарей должна составлять не менее 100 А/ч.

При эксплуатации системы отопления в местах, где возможно длительное отключение электричества, следует обзавестись автономной электростанцией или генератором. Это позволит ввести два режима работы — ночной и дневной. Ночью система запитана только от ИБП, а днем она работает от генератора, который одновременно заряжает батареи.

Самодельное бесперебойное устройство

Для того, чтобы увеличить длительность работы источника бесперебойного питания следует подключить несколько батарей одного уровня заряда и одинаковой емкости. Соединение может быть последовательным, для увеличения напряжения при не меняющейся емкости, или параллельное, что увеличит емкость, не меняя напряжение.

Аккумуляторные батареи не должны стоять вплотную друг к другу и при размещении их лучше всего устанавливать в закрытом помещении при комнатной температуре. Наличие близкого источника тепла, так же как и влияние холода, неблагоприятно сказывается на работе батарей, значительно снижая их работоспособность.

Использование источника бесперебойного питания в системе отопления не является обязательным. Но не смотря на дополнительные затраты, позволяет быть уверенным в том, что тратиться на ремонт вышедшего из строя, из-за отключения электроэнергии, оборудования — не придется.

Типы ИБП

Есть два типа бесперебойников:

• оффлайновые;
• онлайновые.

Относительно первого типа, у них меньше внутреннее напряжение, для их функционирования необходимо от 1 до 4 батарей. Срок переключения на них будет длиться от 4 до 10 мс. В случае, если котел не имеет автоматизированной системы включения после появления напряжения в сети, данный тип не подойдет. Он дешевле, так как сама стоимость блока невысокая, и требуется меньше батарей для его функционирования. Но в таком случае необходимо купить еще одной устройство, а именно: стабилизатор напряжения. Этот тип чаще всего применяется для твердотопливных котлов и циркуляционных насосов в других типах.

Оффлайновый ИБП для котла и циркуляционного насоса

Второй тип имеет нулевое время переключения на ресурсы АКБ, в них присутствует двойное преобразование, хорошо выражена функция стабилизации. Они в большей мере приспособлены к газовым и дизельным источникам тепла. Такой тип дороже и способен надежно защищать компоненты отопительной системы.

Онлайновый ИБП со стабилизацией напряжения

Замена батареи

Для замены аккумуляторной батареи понадобится совсем немного времени и единственный инструмент – крестовая отвертка. Изначально требуется выкрутить несколько винтов, скрепляющих части корпуса и расположенных снизу ИБП, в специальных отверстиях. Это позволит снять верхнюю крышку и получить доступ к батарее. Аккумулятор в большинстве случаев не закреплен каким-то особым способом внутри корпуса и извлекается достаточно легко. Нужно лишь отсоединить два провода, которые подключаются к батарее с помощью клемм. После извлечения источника сохранения энергии из корпуса ИБП необходимо определить его маркировку и приобрести аналогичную батарею в специализированном магазине. Сборка ИБП производится в обратном порядке:

1. Установка батареи.
2. Подключение проводов, соблюдая полярность.
3. Установка и соединение между собой частей корпуса устройства.
