Выбор автоматического выключателя виды и характеристики автоматов

Выбор варистора

Чтобы эффективно и гарантированно защитить вашу технику, к выбору варистора необходимо подойти с умом.
Как правило, для защиты бытовой техники используют варисторы с пороговым значением напряжения от 275 до 430 В. Особо углубляться в подбор варисторов с учетом других значений (емкость и т.п) мы вдаваться не будем. Тут есть множество нюансов, которые в формате этой статьи просто не удастся рассмотреть. Для более точного подбора варистора можем посоветовать использование справочников по варисторам. В них указаны все характеристики, которыми обладает тот или иной варистор. Что позволит вам выбрать наиболее подходящий для ваших целей и задач.

Еще одним важным параметром при выборе варистора является скорость срабатывания. Как правило, у большинства варисторов она составляет около 25 нс. Но не всегда этого хватает.

Тогда вам подойдут варисторы с меньшим временем срабатывания. Недостижимым идеалом по скорости срабатывания являются варисторы, изготовленные по технологии многослойной структуры SIOV-CN. Их скорость срабатывания может составлять менее 1 не.

Такие варисторы необходимы для защиты от статического электричества. В бытовой технике, такие варисторы практически не применяются.

Слышали, наверно, про случаи, когда сразу у множества людей сгорала электроника? Это происходит как раз из-за того, что по проводам идет только фаза. Варистор предохраняет и от этого.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

https://youtube.com/watch?v=W-LLH1jt1Fk

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Это интересно: Как подключить самостоятельно УЗО — особенности

Типы автоматов по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10…30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Основные принципы работы автоматов защитного отключения цепей

Начнём с электрической сети, которую защищает автоматический выключатель, характеристики которого напрямую зависят от параметров защищаемого участка сети. Задача автомата – контролировать параметры тока в этой цепи, не допуская перегрузок, немедленно отключить участок при возникновении перегрева проводов, или коротком замыкании, а также, если сила тока превысит допустимые пороговые значения. Таким образом, между точкой, в которой подключён к энергосистеме Ваш объект, и прибором, который потребляет энергию, есть два главных элемента. Первый – автоматический выключатель, характеристики которого связаны со вторым – кабелем (проводами), точнее с количеством жил и сечением этого кабеля. Приведём 2 простых примера:

В прихожей несколько лампочек, общей мощностью 400 ватт и участок тёплого пола, мощностью 1500 ватт. Сеть 220 вольт, а значит (Ватт = Вольт х Ампер), 1400 Ватт делить на 220 вольт равно 8,4 Ампера. То есть для защиты этого участка, достаточно автомата с силой тока 8,4 Ампера, а мы поставили 10 А.

В кухне 10 приборов мощностью 1200 ватт, а всего 12000 Ватт. Следовательно, для этого участка: 12000 делим на 220- нужно 54 Ампера, но мы ограничились стандартным автоматом в 25 Ампер.

Для понимания принципа действия автоматических выключателей этих примеров достаточно.

В прихожей автомат отключится, скорее всего, только тогда, когда произойдёт короткое замыкание в цепи. Вероятность отключения из-за перегрузки, перегрева этого участка сети ничтожна (при неизменности параметров тока, приходящего снаружи)

Особых требований к сечению проводов на этом участке также нет.

Внимание! В этой прихожей, приведенной как пример, нет розеток для подключения других приборов!

Но в кухне, включение одного за другим приборов приведёт к следующей ситуации:

Каждый включённый прибор (+1200 ватт) будет увеличивать нагрузку, а значит силу тока в этой цепи. Включённый 5-й прибор поднимет силу тока до:
5*1200/220=27,3 А.

Автомат же «знает», что сила тока на данном участке не может превышать 25 Ампер. Поэтому включение 5-го прибора приведёт к отключению кухни от сети. (Уточним, в том случае, если характеристика автомата 1 к 1, о чём ниже).

Совет. В случае срабатывания автомата защиты, обдумайте последнее действие (включение утюга, например), отключите приборы в обесточенной зоне (желательно — вынув вилки из розеток), и только убедившись, что всё выключено, подождав минут десять (чтобы остыли перегретые элементы предохранителя) попробуйте его включить снова.

Итак, автомат, обнаружив превышение параметра силы тока, обесточил участок сети. Что происходит в случае, если на кухне произошло короткое замыкание? Замыкание приводит к резкому возрастанию нагрузки, и мгновенному повышению силы тока. В этом случае провода становятся нагревательными элементами, разогреваясь до высоких температур. Разогрев происходит одновременно во всей цепи, по которой проходит ток. При этом сила тока может мгновенно повышаться до очень больших значений. Это может привести к обгоранию контактов и к неизбежному пожару, если время срабатывания автоматического выключателя выбрано неверно.

Обдумав вышесказанное, Вы без труда поймёте остальные характеристики автоматов, как их «прочитать», а также базовые принципы действия автоматических выключателей, в том числе и для промышленного применения.

Samsung Crystal UHD – стоит ли покупать телевизор

Пришло время подумать, стоит ли покупать устройства Samsung Crystal UHD TV.

На данный момент стоит вспомнить их наиболее важные особенности:

• Возможность выбрать одну из многих доступных моделей
• Разрешение 4K
• Технология HDR
• Обновленная система Smart TV
• Специальные функции для игроков
• Возможность синхронизации телевизора со смартфоном
• Отличное соотношение цены и качества

Нет сомнений в том, что новые телевизоры Samsung Crystal UHD выглядят очень привлекательно и также удивят требовательных пользователей. Каждый из телевизоров предлагает разрешение 4K и технологию HDR.

Ещё одним преимуществом является расширение функциональности системы Smart TV. Производитель также не забыл о любителях игр. Отличная цена Samsung Crystal UHD заслуживает особого внимания. Стоит заинтересоваться покупкой этой серии устройств. Это может стать идеальной возможностью для смены телевизора.

Отключающая способность

4500А или 6000А – номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, “прикипеть”, либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

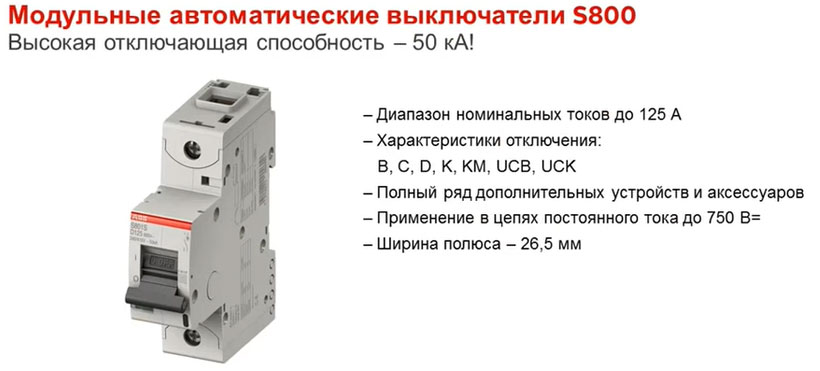

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

• 1 — корпус;
• 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
• 4 — неподвижный контакт;
• 5 — подвижный контакт;
• 6 — дугогасительная камера;
• 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
• 8 — механизм взвода и расцепления
• 9 — катушка электромагнитного расцепителя;
• 10 — рычаг управления;
• 11 — тепловой расцепитель (биметаллическая пластина);
• 12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

• Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
• Механизм включения.
• Контакты. Обеспечивают соединение и разрыв цепи.
• Клеммы. Подключаются к защищаемой сети.
• Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
• Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
• Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

https://youtube.com/watch?v=rEt0wIeHNLc

Виды расцепителей

В бытовых автоматических выключателях чаще всего встречаются следующие виды расцепителей: тепловой, электронный и электромагнитный. Они быстро распознают критическую ситуацию (появление сверхтоков, перегрузки и перепады напряжения) и размыкают контакты автоматического выключателя, предотвращая порчу электрического оборудования и защищая проводку. Помимо этих видов, существуют еще и расцепители нулевого напряжения, минимального напряжения, независимые, полупроводниковые, механические.

Сверхтоки — увеличение силы тока в электрической сети, превышающей номинальный ток автомата. Это токи перегрузки, замыкания.

Ток перегрузки — сверхток в функциональной сети.

Ток короткого замыкания — сверхток, появляющийся в результате замыкания двух составляющих сети при крайне низком сопротивлении между этими элементами.

Тепловой расцепитель

Тепловой расцепитель размыкает контакты автоматического выключателя при небольших превышениях номинального тока, отличается увеличенным временем срабатывания. При кратковременных превышениях токовой нагрузки он не срабатывает, это удобно в сетях, где часты именно кратковременные превышения номинального тока автомата.

Тепловой расцепитель является биметаллической пластиной, один конец которой расположен рядом со спусковым механизмом расцепления. В случае увеличения силы тока пластина начинает изгибаться и приближаться к спусковому механизму, касается планки, а та, в свою очередь, размыкает контакты автоматического выключатели. Принцип работы построен на физических свойствах металла, расширяющегося при нагревании, поэтому такой расцепитель и называется тепловым.

К достоинствам теплового расцепителя можно отнести отсутствие трущихся друг о друга поверхностей, устойчивость к вибрациям, низкая стоимость в силу простой конструкции

Но нужно обратить внимание и на недостатки — работа теплового расцепителя сильно зависит от температуры окружающей среды, их следует размещать в местах со стабильным температурным режимом вдали от источников тепла, в противном случае возможны многочисленные ложные срабатывания

Электронный расцепитель

В состав электронного расцепителя входят измерительные устройства (датчики тока), блок управления и исполнительный электромагнит. Электронные расцепители предназначены для подачи команды на автоматическое отключения автомата с заданной программой при возникновении в электрической цепи сверхтоков перегрузки или замыкания. При превышении силы тока через автомат в блоке электронного расцепителя начинается отсчет времени срабатывания в соответствии с время-токовой характеристикой. Если за время срабатывания ток снизится до величины, ниже пороговой, то автоматического срабатывания не произойдет.

К плюсам электронных расцепителей относятся: широкий выбор настроек, четкое следование прибора заданной программе, наличие индикаторов. Основной недостаток — довольно высокая стоимость, а также чувствительность расцепителя к воздействию электромагнитного излучения.

Электромагнитный расцепитель

Электромагнитный расцепитель (отсечка) срабатывает мгновенно, не допуская ни малейшей вероятности повреждения составных частей электроцепи. Это соленоид с подвижным сердечником, который воздействует на механизм расцепления. В процессе протекания тока по обмотке соленоида, в случае превышения токовой нагрузки, происходит втягивание сердечника под воздействием электромагнитного поля.

Электромагнитный расцепитель срабатывает при превышении тока короткого замыкания. Он обладает достаточной прочностью, устойчив к вибрации, однако создает магнитное поле.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

https://youtube.com/watch?v=HDkH1hSlBpI

https://youtube.com/watch?v=EvB6CNAvnds

https://youtube.com/watch?v=f-EZNhrIlDY

Типы автоматов

Классификация автоматических выключателей основана на их типах и особенностей. Что касается типов, то можно выделить следующее:

• Номинальные показатели способности к отключению — речь идет об устойчивости контактов выключателя к воздействию токов с высокими показателями, а также к условиям, в которых происходит деформация цепи. В таких условиях возрастает риск подгорания, который нейтрализуется благодаря появлению дуги и повышением температуры. Чем более качественным, прочным является материал изготовления оборудования, тем более высокими являются его соответствующие способности. Такие выключатели стоят дороже, однако их характеристики полностью оправдывают цену. Выключатели служат долго, не требуют регулярной замены
• Калибровка номинала — речь идет о параметрах, в которых оборудование работает в нормальном режиме. Они устанавливаются еще на этапе производства оборудования, и уже в процессе его использования не регулируются. Данная характеристика позволяет понять, насколько сильные перегрузки способен выдерживать аппарат, период времени его работы в таких условиях
• Уставка — обычно этот показатель отображается в виде маркировки на корпусе оборудования. Речь идет о максимальных значениях тока в нестандартных условиях, которая, даже при частом отключении, не окажет никакого влияния на функционирование аппарата. Выражается уставка в токовых единицах, маркируется латинскими буквами, цифровыми значениями. Цифры, в данном случае, отображают номинал. Латинские буквы можно увидеть в маркировке только тех автоматов, которые изготовлены в соответствии со стандартами DIN

Таблица различных типов автоматов

Похожие записи:

Как установить вытяжной вентилятор своими руками Переходник com Что такое емкость аккумулятора и какой она должна быть Как подключиться к сип ? Датчик заднего хода 2110 Как убрать ксенон и поставить обычные лампы
