Лампы C3g

После вопросов о мягкости я спросил, действительно ли это то, что я должен был услышать, и меня попросили подождать пары моноблоков с парой других входных ламп. Когда коробка прибыла, я не удивился, обнаружив внутри пару ламп C3g, в соответствии с записью в инструкции по эксплуатации.

Я рассказал об этом Баклавасу на Consumer Electronics Show 2013

Причина всего этого — предосторожность разработчика и бюрократическая чехарда. С 2006 в соответствии с нормами Евросоюза в отношении обращения опасных веществ (нормы предписывают, что в припое не должно быть свинца, но при этом ничего не сказано об электронно-лучевых трубках, в которых, будьте уверены, гораздо больше свинца) требуется документация, подтверждающая, что ни одна часть новых электронных компонентов не содержит опасных металлов

В сущности это ставит под запрет использование ламп NOS, в том числе C3g, потому что не существует документации, подтверждающей соответствие элементов вышеописанным нормам. Многие производители высококлассной аудиотехники, тем не менее, используют старые лампы и отгружают свою продукцию в страны Евросоюза, однако Ypsilon предпочитает не нарушать запретов, используя в качестве альтернативы современные лампы. Баклавас заметил, что 6C45PiEH — хороший вариант, обеспечивающий «интересные» результаты, и добавил, что лампе свойственна «энергия в среднем регистре и телесность, но ее звучание более темное и теплое».

В настоящее Ypsilon поставляет Aelius в страны Евросоюза с лампами 6C45. Существенно то, что моноблок производится с разъемом под 6C45, который не подходит для C3g (эти лампы Ypsilon применяет также в VPS-100 phono и предусилителе PST-100). В США моболоки посталяются с разъемом для C3g и, как правило, с этой лампой, которая, как признался Баклавас, дает гораздо более открытое и прозрачное звучание. Однако, заметил он, какую лампу признать лучшей зависит от того, в какой системе работают Aelius. Он полагал, что я буду слушать его усилители с менее пышными по звучанию Wilson MAXX 3, и поэтому прислал экземпляры с 6C45. Хорошо, что я спросил!

Когда, заменив входные лампы на C3g, я провел некоторое время за прослушиванием, то понял все, что говорил Баклавас о лампах, хотя, считаю, предосторожности были излишними, даже если бы я слушал моноблоки с MAXX 3

Разделительные конденсаторы.

Каскад усиления напряжения (ламповая часть) и каскад усиления тока (транзисторная часть) связаны между собой через разделительные конденсаторы. Без этого в схеме не обойтись, ведь напряжение на катоде лампы ECC88 около 194 В. К сожалению, эти конденсаторы существенно влияют на звучание усилителя.

Проведя тесты по прослушиванию данного усилителя, автор остановил свой выбор на конденсаторах ClarityCap серии SA, которые имеют очень хорошее соотношение цена/качество. Благодаря высокому рабочему напряжению (600 В), серия SA очень хорошо подходит для использования в ламповых схемах.

Топология печатной платы позволяет применить в конструкции качественные конденсаторы других производителей, в том числе Wima и Solen. Значение 3,3 мкФ выбрано для обеспечения спада АЧХ ниже 10Гц. Разделительный конденсатор совместно с входным сопротивлением транзисторного каскада составляют фильтр, частоту среза которого можно определить по формуле:

1 / (2π* 3.3 µF * 10 kOm)

Рабочее напряжение разделительных конденсаторов должно быть не менее 400В.

Налаживание усилителя.

Перед включением убедитесь, что транзисторы надёжно изолированы от радиатора/корпуса и друг от друга, полярность электролитических конденсаторов не перепутана, а лампы стоят на своих местах (они не взаимозаменяемы!)

Как отмечалось выше, усилитель имеет три органа регулировки:

  • P1 устанавливает рабочий ток лампы ECC83.
  • P2 контролирует ток покоя выходных транзисторов.
  • P3 регулирует уровень постоянного напряжения на выходе усилителя.

Перед включением движок Р2 необходимо поставить в верхнее по схеме положение
(замкнуть на коллектор Q1). Этим мы обеспечим минимальный ток покоя транзисторов после включения.

Триммер Р1 нужно выставить примерно на 800 Ом (выставляется перед запайкой в плату).

После включения усилителя без подачи входного сигнала и без подключения нагрузки, отрегулируйте триммером Р1 напряжение в контрольной точке ТР3, которое должно составлять 1,6В. При этом напряжение на катоде V2a должно быть 195 V (± 5%). Эти напряжения взаимосвязаны. Если какое-то напряжение сильно отличается от указанных, какую-то из ламп придётся заменить.

Затем триммером Р3 установите нулевое напряжение на выходе усилителя. Оно может находиться в пределах от -50мВ до +50 мВ. Это нормально. После этого триммером Р2 установите ток покоя усилителя в районе 100-150 мА. Для этого можно контролировать напряжения на резисторах R21 или R22, которые должны лежать в диапазоне 22 мВ-33 мВ.

После прогрева усилителя в течение получаса проверьте установленные значения и если нужно откорректируйте их.

В усилителе используется высокое рабочее напряжение. Помните о технике безопасности при работе с электричеством!!!

Ламповый дебют

Двухтактный усилитель Magnat RV 1 унаследовал все лучшее от ламповой классики 60-70 гг. Топология строилась на малошумных двойных триодах 12AX7EH и лампах 12AU7 в предварительной секции, а также на пентодах EL34 в выходном каскаде. Даже имелся MM/MC-корректор на 4-х 12AX7EH. Идею о разработке полноценного лампового усилителя подсказал конструкторам экспорт-менеджер Audiovox Марио Лоде (Mario Lode), влюбленный в группу AC/DC. Вслед за RV 1 последовал удачный 50-ваттный усилитель RV 2 с тщательно отобранными в пары двойными триодами-драйверами 12AX7 (ECC82), 12AU7 (ECC82) и выходными тетродами 6550. Примечательно, что все лампы для усилителей были произведены в Саратове.

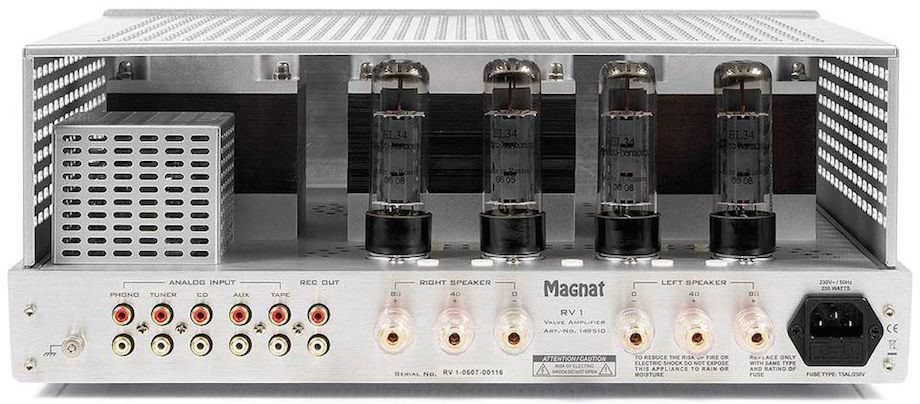

Первый гибридный лампово-транзисторный усилитель от Magnat — RV 1, выпускался в период с 2007 до 2012 года

Еще одним смелым решением «магнатовцев» стала мысль о внедрении предварительного контура с двойными триодами ECC88 (6922) в выходные цепи SACD-проигрывателя, что привело к созданию модели MCD 850 с ЦАПом Burr-Brown PCM1796 и трансформатором с R-образным сердечником в блоке питания. Двойные триоды 6922 здесь не выступают в роли усилителей, а отвечают за преобразование сопротивления, позволяя получить низкий импеданс на выходе. То же самое относится и к CD-проигрывателю MCD 1050, использующему аналогичные лампы. Модель оснащена апсемплером, ЦАПом Burr-Brown и может работать как внешний ЦАП с входами S/PDIF и USB (24 бит/192 кГц).

↑ Собираем всё в корпус

Вставляем нижнюю плату УМ. С боков крепятся радиаторы на жёлтеньких дюралевых стояках. Сзади — вентилятор на 220В размером 80×80 мм на 1800 об/мин с подшипником качения, чтобы не сильно шумел. Вентилятор включается через нормально разомкнутый тепловой предохранитель на 60 градусов. Т.е. работает не постоянно. Предохранитель расположен на дальней от вентилятора стороне трансформатора УМ. С целью уменьшения вибрации, вентилятор закреплён не стандартно. Отверстие в корпусе, под вентилятор, квадратное. На 3 – 4 мм шире с каждой стороны, чем внешние габариты вентилятора. Вентилятор вставлен внутрь отверстия, зазоры залиты силиконовым герметиком (как пластиковые окна вокруг пеной заливают). После застывания герметика, держится крепко. Снаружи вентилятор закрывается декоративной решёткой.

К нижней плате прикручены шестигранные дюралевые стойки, на которые размещается верхняя плата SRPP.

Далее снова стойки, к которым привинчивается верхняя крышка.

Избавиться от отверстий, которые были в разделочных досках, не получилось. Не прошло по размерам. Оставил их, как вентиляционные. Впоследствии закрыл их металлическими сеточками. Сеточки добыл из вот такого стакана для карандашей:

Стакан подвернулся в магазине, где «все продаётся по одной цене». В общем, сеточки обошлись достаточно дёшево.

В итоге получился вот такой оригинальный девайс:

Magnat RV 3: слушать часами

К 40-летнему юбилею Magnat в 2013-м появился флагман RV 3 (его обзор на сайте — Виртуозный воин. Усилитель Magnat RV3). Сандро Фишер (Shandro Fischer), руководитель по технической части (R&D), комментирует: «На самом деле мы обсуждали все возможные варианты, включая импульсное усиление. В какой-то момент нужно было принять решение, и тут сыграла роль персональная любовь к ламповой технике одного из наших руководителей. Но у нас не было иллюзий по поводу ламп: на них, также как и на транзисторах, можно сделать как хороший, так и плохой звук. Нам нравится гибридный дизайн, когда лампа используется в предусилителе. Возможно, она определяет всего 20% звукового характера, зато аппаратура с малосигнальными вакуумными приборами получается простой и надежной, и если все сделать правильно, музыку слушать часами приятно. А для нас это один из важнейших критериев».

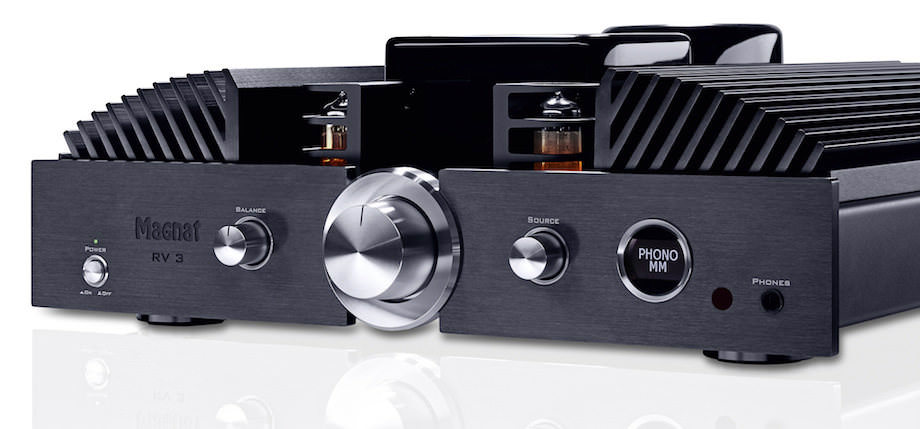

Гибридный лампово-транзисторный усилитель Magnat RV 3

Модель RV 3 стала абсолютным воплощением концепции «гибридов» в линейке компании. Усилением на ее входе занимается секция SRPP (каскад с динамической анодной нагрузкой), обладающая мизерными искажениями и высокой линейностью. Здесь используется тщательно подобранная по характеристикам пара двойных триодов ECC82 российского производства, благодаря чему обеспечивается идеальная идентичность каналов с минимальным разбросом характеристик. Дискретный выход RV 3 собран на сильноточных транзисторах Toshiba. Открытый дизайн модели выполнен в индустриальном стиле и внешне похож на двигатель американских масл-каров, которые так нравятся шефу компании Шандро Фишеру. Веерообразные ребра двух симметрично расположенных на верхней панели радиаторов охлаждения напоминают иглы ощетинившегося ежа. Там же установлены ECC82, окруженные защитными кольцевыми башенками, кожух с силовым тороидальным трансформатором в 650 Вт и цилиндр, скрывающий набор конденсаторов БП.

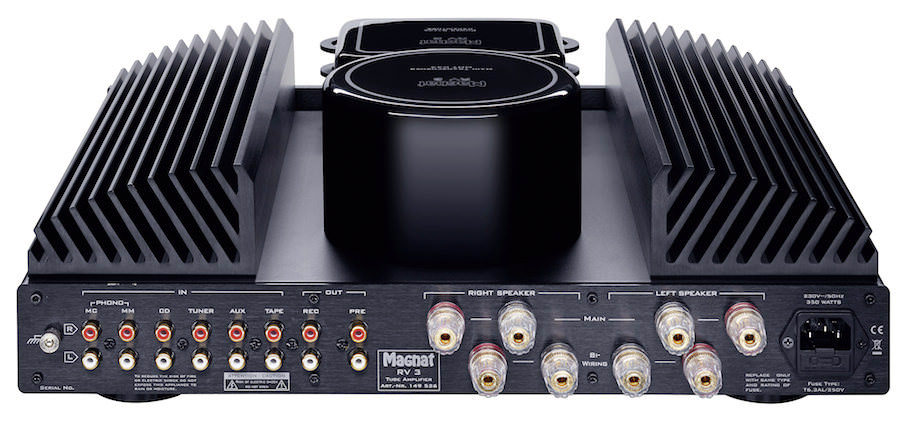

Гибридный лампово-транзисторный усилитель Magnat RV 3 (вид сзади)

Фрезерованную 8 мм алюминиевую панель RV3 делит пополам отполированная до блеска ручка моторизованного аттенюатора громкости ALPS, тоже выполненная из алюминия. В левой части фасада находится кнопка питания и регулятор баланса, в правой — селектор входов на герконовых реле, круглый OLED-дисплей, отображающий вход, и гнездо для наушников. Усилитель выдает 150 Вт на канал (8 Ом), а высокий коэффициент демпфирования позволяет ему работать фактически с любыми спикерами. Управлять RV 3 можно с помощью металлического пульта ДУ.

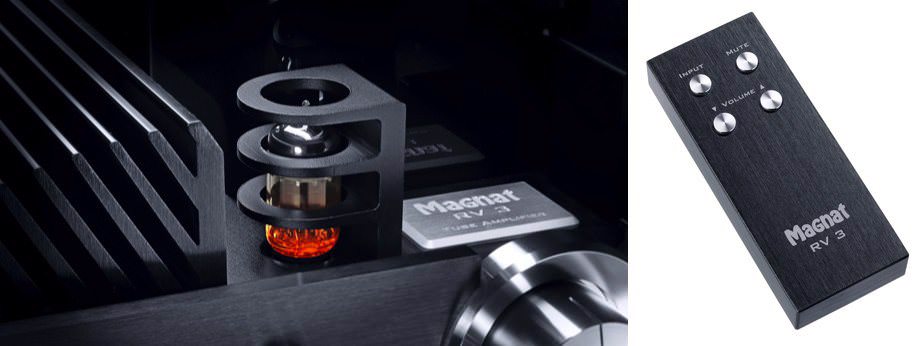

Гибридный лампово-транзисторный усилитель Magnat RV 3, лампа ECC82 (слева) и алюминиевый пульт ДУ (справа)

Преимущества гибридной конструкции заключаются в том, что ламповый предварительный каскад помогает достичь естественного аналогового звучания, а транзисторный выход обеспечивает стабильность, точность, динамику и позволяет лояльней отнестись к выбору колонок. Вакуумные триоды RV 3 обладают линейной передаточной характеристикой, отличаются коротким спектром гармоник и высоким сопротивлением на входе, что помогает оптимизировать входной импеданс усилителя. В итоге удается получить натуральный оттенок звучания, вплетенный в паттерн характерной звуковой подачи современных усилителей с мощным транзисторным «выхлопом», гарантирующим точный и динамичный саунд. Кстати, Сандро Фишер убежден, что именно ламповые технологии станут «приманкой» для молодежи, поскольку даже сжатые файлы, пропущенные через триод, обретают шарм и благородство.

Греческий аскетизм заканчивается у дверей Ypsilon Electronics

Конструируемые и производимые здесь роскошные ламповые и гибридные усилители — это инновационные, обладающие превосходным звучанием, элегантные и довольно дорогие продукты. Они ориентированы на аудиофилов за пределами Греции, которые в состоянии баловать себя соответствующими приобретениями. Очевидно, это только на пользу греческой экономике, людям, которые трудятся в небольшой компании, притом, что ее вклад в национальное благосостояние невелик.

Цена в США пары моноблоков Ypsilon Aelius — $36000. Это большие деньги, но по сравнению с некоторыми кошмарно дорогими компонентами, такими как колонки Wilson Alexandria XLF ($200 000 за пару) и усилители Ypsilon SET 100 Ultimate ($125 000 за пару), Aelius могут показаться (как гласит слоган Ypsilon) «недосягаемый, но доступный».

↑ Доводка

Прослушивание не пропало даром. Выяснилось, что периодически «звук становится то громче, то тише». Причём когда тише, звучит «лучше». Забрал обратно усилитель для поиска причин такого поведения. Долго не мог поймать этот эффект. Первое, на что грешил, это уход параметров при нагреве. Не подтвердилось. Ток покоя оставался стабильным не зависимо от температуры выходных транзисторов. Ноль на выходе тоже никуда не убегал. Виновато оказалось напряжение питающей сети. Практически всегда оно стабильно 220В. Очень редко, потому и поймать долго не мог, оно повышалось до 245 и даже выше. В общем, при повышенном напряжении возрастало и анодное напряжение Вольт на 15-20. Этого хватало, чтобы звук изменялся. Тут и пригодилось то, что в питании SRPP был электронный дроссель. Пару деталей навесным монтажом и он превратился в стабилизатор. И все встало на свои места. Примечание:

на приведённой плате дроссель не разведён в режиме стабилизатора.

В настоящий момент усилитель занял своё место в ряду других поделок. Периодически используется, когда нужно устроить «небольшую дискотеку».

↑ Компоновка

Как расположить существующую плату SRPP и новую плату УМ в корпусе? Стандартный вариант: плоский корпус, платы в одной плоскости рядом, радиаторы сбоку или сзади. Не сильно оригинально. Если радиаторы сверху разместить, то более оригинально, но есть опасность замыкания по питанию (на радиаторах, без изоляции транзисторов, потенциал питания). Второй вариант: платы друг над другом, радиаторы с боку. Более оригинально. За такой вариант ещё было то, что в этом случае нужны заготовки корпуса меньшего размера.

Выбран второй вариант. Плата усилителя была разведена размером с плату SRPP.


На плате разместились: блок питания, сам усилитель и блок защиты АС. На трансформаторе впоследствии был закреплён самовосстанавливающийся тепловой предохранитель на 70 градусов.

Выходные транзисторы, размещённые на радиаторах через термопасту, соединяются с платой проводами, припаянными к монтажным клеммам платы. С одной стороны размещены IRFP140. С другой стороны IRFP9140, т.е. опасность случайного замыкания +/- 28в между собой сведена к минимуму. Для дополнительной безопасности можно посадить транзисторы на радиаторы через термопрокладку. Размер радиаторов специально не рассчитывал. Взял радиаторы, наиболее подходящие по размеру в ближайшем магазине «на глаз», исходя из опыта. И с таким расчётом, чтобы не выступали сильно за корпус (габариты корпуса уже примерно были понятны). В итоге не ошибся. Нагрев радиатора в районе крепления транзисторов около 60 градусов. Размеры радиатора: 8×15×3 см

Транзистор VT2 (термостабилизирующий) расположен непосредственно на радиаторе одного из выходного транзистора (с обратной стороны) и соединён с платой с помощью разъёма, посажен на радиатор через термопрокладку.

Резисторы R23 и R24 размещены не на плате, а припаяны непосредственно к затворам транзисторов.

Монтажные клеммы, к которым припаяны провода выходных транзисторов, заделаны в плату по следующей технологии: берётся вот такой лепесток.

Хвостик загибается под углом 90 градусов. На плате делается отверстие 3 мм и надфилем растачивается окошко, чтобы в него вошёл хвостик. Получается примерно такая дорожка: Лепесток вставляется в плату со стороны дорожки. Хвостик проходит сквозь плату и торчит сверху (к нему потом и припаивается провод). Лепесток прикручивается к плате винтиком М3 и дополнительно пропаивается по краям.

Сигнал между SRPP и УМ передаётся через те самые «зелёные провода», которые выше были описаны как «к усилителю для наушников отношение не имеют». На плате SRPP они запаяны, на плате УМ соединяются через разъёмы.

Конструкция в виде макета получилась такой:

↑ Корпус усилителя из «массива гевеи», хе-хе!

При прослушивании пару неделек в макете подтвердились опасения: трансформатор в УМ ощутимо греется. Тепловой предохранитель на 70 градусов иногда срабатывал. Значит, нужно предусмотреть принудительную вентиляцию. Из чего делать корпус? Случайно в отделе хоз. товаров одного из магазинов увидел вот такие штуки:


Да, это разделочные доски! Как было написано: «массив гевеи». Размер подходящий (20×30) и цена доступная: по 60 руб. за штуку. Прикупил 8 штук на всякий случай. Пошёл к соседу. У него хобби: работать с деревом. И инструмент подходящий есть. Разметили, напилили, наделали нужных дырок, склеили, покрыли воском. На все ушло пару дней неспешной работы. Спасибо ему большое за помощь. В итоге получился вот такой корпус:


Размер корпуса 27×18х15 см.

Разделительные конденсаторы.

Каскад усиления напряжения (ламповая часть) и каскад усиления тока (транзисторная часть) связаны между собой через разделительные конденсаторы. Без этого в схеме не обойтись, ведь напряжение на катоде лампы ECC88 около 194 В. К сожалению, эти конденсаторы существенно влияют на звучание усилителя.

Проведя тесты по прослушиванию данного усилителя, автор остановил свой выбор на конденсаторах ClarityCap
серии SA, которые имеют очень хорошее соотношение цена/качество. Благодаря высокому рабочему напряжению (600 В), серия SA очень хорошо подходит для использования в ламповых схемах.

Топология печатной платы позволяет применить в конструкции качественные конденсаторы других производителей, в том числе Wima
и Solen
. Значение 3,3 мкФ выбрано для обеспечения спада АЧХ ниже 10Гц. Разделительный конденсатор совместно с входным сопротивлением транзисторного каскада составляют фильтр, частоту среза которого можно определить по формуле:

1 / (2π* 3.3 µF * 10 kOm)

Рабочее напряжение разделительных конденсаторов должно быть не менее 400В.

Гибридный усилитель тот же самый транзисторный?

В каком то смысле да, ведь по сути гибридный усилитель это
тот же самый транзисторный но с одной или несколькими лампами – цель которых
состоит в том что бы утеплить холодный звук транзисторах. Несмотря на это, если
сравнивать цену гибридных усилков с транзисторными то цена первых порой
превышает её на 25 – 35%.

А какая же разница между гибридными и ламповыми усилителями?

Ламповые усилители по сравнению с гибридными содержат в
спектре выходного сигнала вторую, третью и четвертую гармонику. Гибридные по
сути содержат только их малую часть, а транзисторные вообще богаты только
нечётными гармониками звука.

Плюсы и минусы ламповых
усилителей / комбиков.

  • Из всех вышеперечисленных доводов вы как и многие убедились
    в том что ламповые комбике лучше! Несмотря на это, мы рассмотрим дальше и их
    минусы, ведь не всё так ясно в «Ламповом Альбионе».
  • Ламповые усилители и комбики дороже! Если
    анализировать все затраты, сложность схем и стоимость хороших ламп то они
    выходят в разы дороже чем любой транзисторный или гибридный усилок.
  • Дешевые ламповые усилители имеют постоянный
    дробовый шум.
  • Для того что бы начать играть сначала нужно
    подождать что бы лампы подогрелись.
  • Выходной трансформатор также вносит в
    выходном сигнале значительные искажения, так что от его качества в каком то
    смысле зависит и чистота выходного сигнала.
  • Мощные лампы имеют большое тепловыделение и
    крайне низким коэффициентом усиления сигнала.
  • Если напряжение сигнала меняется (скачет) то
    вы получите нестабильно работающий усилитель.
  • В его конструкции необходим сложный блок
    питания с большой ёмкостью конденсаторов и не только, что тоже затратное дело.

Многие считают что ламповые комбики сегодня переживают не
самые светлые времена. В этом есть доля правды, ведь как вы видите
производители такой аппаратуры на протяжений многих десятилетий пытаются выжать
максимум а также усовершенствовать схемы и решать «не решаемые» проблемы
которые мы привели выше.

Где то им это удается, где то нет, но мы имеем ту же самую
картину как и несколько лет назад – ламповые решения такие же дорогие, гибридные
комбики дешевле. И всё же их покупают, всё же их производят.

Входной каскад.

Для получения заданной выходной мощности входной каскад должен обеспечить усиление входного сигнала до амплитуды в 25В. Кроме того, из-за отсутствия общей отрицательной обратной связи этот каскад должен обладать минимальными искажениями при работе на нагрузку в 10кОм (входное сопротивление выходного драйвера).

Основываясь на своём опыте работы с лампами, автор выбрал для входной части усилителя дифференциальный каскад, что кроме всего прочего позволяет использовать его в качестве фазоинвертора и достаточно просто ввести в усилитель общую отрицательную обратную связь, если возникнет такая необходимость или желание поэкспериментировать. При этом сигнал ОООС подается отдельно от входного сигнала на сетку правого триода.

Так как катоды ламп первого каскада по переменному току соединены последовательно, это порождает местную обратную связь глубиной около 6 дБ, что снижает искажения каскада, но и снижает его усиление. Поэтому здесь необходима лампа с высоким коэффициентом усиления. Автор выбрал лампу ECC83 (аналог 6Н2П).

Источник тока в катодной цепи сделан активным, на транзисторах, что также существенно улучшает параметры каскада и позволяет простыми методами реализовать регулировку тока диф. каскада. Итоговое усиление первого каскада составляет 29 дБ.

Для включения в усилителе общей ООС необходимо замкнуть перемычку JP1. При этом общее усиление снизится до 23 дБ, но этого всё равно достаточно для получения заданной выходной мощности.

Напомню, что глубокая общая ООС улучшает параметры усилителя, но как показывают тесты, ухудшает его субъективное звучание. Глубина обратной связи в -6дБ является в этом случае хорошим компромиссом.

Недостатком использования ламп ECC83 во входном каскаде является их высокое выходное сопротивление — порядка 50кОм. Согласование с низкоомной транзисторной частью обеспечивает катодный повторитель на лампе ECC89 (аналог 6Н23П) с выходным сопротивлением около 500Ом.

После долгих экспериментов автор выбрал режим, обеспечивающий наименьшие искажение и позволивший согласовать оба ламповых каскада непосредственно, без разделительного конденсатора. Кроме того, это обеспечивает плавный рост напряжения (от 0 до 194 В) на катодном резисторе R7 при включении усилителя, благодаря чему конденсаторы С2 и С3 плавно заряжаются, что устраняет щелчки и негативное воздействие на транзисторную часть.

↑ Детали усилителя

О применённых деталях. Трансформаторы применены тороидальные. В SRPP трансформатор с параметрами: — 6,3В 1A — 170В 0.2A Выпрямительные диоды FR205. В УМ трансформатор: 2 обмотки по 20В 3А. Другого не было. Трансформатор желательно взять помощнее. При максимальной мощности напряжение немного просаживается. Напряжение можно ещё повысить (повторю, в первоисточнике ±36В). Диодные мосты D7 и D8 — какие были в наличии на 8А (KBU-8M). На мосты установлены радиаторы размером 5×5х2 см.

С6 — Jensen 500V 100 uF С10 — Jensen 500V 220 uF С5 — MKP Mundorf MCap-ZN 250V 2.2 uF С2 — ELNA Silmic II 10V 3300 uF С5 — ELNA Silmic II 250V 200 uF. Я применил два по 100 uF включённых параллельно. С1 и С4 – К73-17 С11, С12, С13 — 6.8 uF 250V неизвестного бренда (что было). Лучше конечно поставить хорошие конденсаторы, на звук сильно влияют. Но меня устроили и эти. Искать другие и экспериментировать не стал. Остальные электролиты любые, с подходящими номиналами. У меня стоят Epcos.

Стабилитроны D10 и D12 – на напряжение 12-15В. D11 и D13 – КД521.

В случае применения в электронном дросселе транзистора STP9NK50Z, указанного на схеме, стабилитрон D5.1 не нужен. Т.к. он уже присутствует в транзисторе. Транзистор в электронном дросселе размещён на небольшом радиаторе. Практически не греется.

Подстроечные резисторы R16 и R19 — многооборотные. Резисторы R26 и R27 собраны из трёх 2 ватных резисторов по 1 Ом, включённых параллельно. Остальные резисторы 0,25Вт Регулятор громкости ALPS.

Анодное напряжение на верхнем триоде после RC цепочек = 140V. Подогнать анодное напряжение можно или резисторами (R7, R8) в RC фильтре, или делителем R9/R10 в электронном дросселе.

Заключение.

Несмотря на отсутствие общей отрицательной обратной связи, усилитель обеспечивает низкие искажения сигнала на малых уровнях мощности и хороший коэффициент демпфирования, что обычно является проблемой для усилителей без общей ООС.

Усилитель обладает великолепным звучанием с хорошей динамикой и высокой детальностью. Особенно бережно он обращается с микродеталями (сигналами малого уровня). При этом в звучании отсутствует ярковыраженный ламповый окрас.

MuGen воплотил в себе лучшее из двух миров — транзисторную динамику и ламповую теплоту звука (в пределах разумного, без транзисторной жёсткости).

Надо заметить, что этот усилитель эксплуатируется автором аж с 2007 года и пока ни один другой усилитель не превзошёл его по музыкальности!

Увеличение по клику

↑ Выводы

Звук хороший. Для тех, кто сомневается в своих силах построить полный ламповый усилитель, данная конструкция может стать достойным стартом в ламповый звук. В качестве эксперимента можно попробовать усилитель без катодных конденсаторов С1 и С2. Звучит по-другому. Сравнивать звучания не возьмусь, кому как больше понравится. Правда усиление при этом упадёт.

Максимальный неискажённый сигнал для УМЗЧ получился:

— на нагрузке 4 Ома = 14V, т.е. 49 Вт, — на нагрузке 8 Ом = 17V, т.е. 36 Вт. Входной сигнал при этом порядка 1V. При более мощном трансформаторе в УМ выходная мощность будет выше. По крайней мере, в первоисточнике при напряжении питания ±36В заявлена мощность 140 Вт.

Гармоники на нагрузке 4Ом выглядят следующим образом (мощность 10 Вт):


На 8 Ом результаты чуть лучше, но не принципиально.

АЧХ


Измерения проводились на нагрузке в виде 20Вт резистора на 4 Ома.
