Самостоятельное извлечение
В бытовых нагревательных приборах за нагрев отвечает нихромовая нить. Где взять в домашних условиях проволоку, кроме как не из них? Данный способ не идеален, потому что заранее не известны сечение и длина нихрома, задействованные в каждом отдельном приборе.
Но в случае серьезной необходимости можно прибегнуть к нему. Ниже предоставлены примеры вещей, из которых можно получить нихром.
Нихром из паяльника
В данном случае нихромовая нить нагревает жало паяльника. Для того, чтобы достать проволоку, нужно разобрать корпус инструмента. Как правило, в нем применяется очень тонкий нихром
Важно знать, что паяльник нужен с медным жалом, поскольку в керамическом совсем другой нагревательный элемент
Фен для волос
Достать нихром можно из фена, неважно строительного, или применяемого для сушки волос. Мощность нагрева в нем выше, чем в паяльнике, соответственно проволоки будет больше, и, как правило, у нее более толстое сечение
Для получения нихрома достаточно просто разобрать прибор и извлечь намотанную спиралью проволоку.
Электрические плиты, чайники и кипятильники
Наверное, самый сложный процесс получения проволоки из всех перечисленных. Проволока в данных приборах располагается внутри ТЭНа- трубчатого электронагревательного элемента.
Для того, чтобы ее извлечь, необходимо отсоединить тэн от корпуса прибора. Питание на него может подаваться напрямую от сети, так что в некоторых случаях отрезаются провода.
Как правило, ТЭН представляет собой спираль, поэтому для более удобного извлечения, а также затем, чтобы не порвать нихромовую проволоку, следует выгибать спираль до состояния ровной трубки.
Полость трубы ТЭНа, в котором размещается искомая спираль заполнена сыпучим изолирующим материалом, который может выглядеть как белый песок или гипс. Под большим давлением данное вещество запрессовывается до монолитного состояния, поэтому для извлечения нихромовой нити требуется сначала удалить весь изолирующий материал.
Простой способ определения вида проволоки
Иногда производители используют кантал вместо нихрома в своих приборах. При извлечении материала из инструментов желательно уметь отличить эти два сплава. Это не так сложно, как может показаться. Дело в том, что кантал содержит в своем составе железо (отсюда и подверженность канталовых нитей коррозии), поэтому хорошо магнитится. Следовательно, для того, чтобы определить вид сплава, достаточно поднести магнит к проволоке — нихром не будет на него реагировать.
Нихромовая нить наиболее распространена в нагревательных элементах в силу своей дешевизны и хороших физических свойств. Ее применение в быту встречается в роли нагревательных элементов для фенов, паяльников, чайников, электрических плит и многих других приборов. По причине высокой жаростойкости, нихромовые материалы применяются в условиях повышенных температур. Помимо этого, нихром наряду с другими сплавами используется в испарителях для электронных сигарет.
https://youtube.com/watch?v=wzARbshWVbs
Распространенность проволоки зачастую ставит вопрос о том, где взять нихромовую проволоку. Взять в домашних условиях ее можно разобрав ненужный прибор, но лучшим вариантом будет приобретение материала в магазине. В этом случае можно быть уверенным в хорошем составе продукции.
В случае необходимости, нихром можно заменить другим видом проволоки, главное, определить его физические свойства.
Следует помнить о том, что в зависимости от состава сплава, физические свойства могут отличаться, поэтому необходимо уточнить требования к материалу тогда, когда это имеет высокое значение.
https://youtube.com/watch?v=I_vhM6WUD3o
Справочные таблицы
Электрическое сопротивление — это одна из самых важных характеристик нихрома.
Оно определяется многими факторами, в частности электрическое сопротивление нихрома зависит от размеров проволоки или ленты, марки сплава.
Общая формула для активного сопротивления имеет вид:
R = ρ · l / S
R — активное электрическое сопротивление (Ом), ρ- удельное электрическое сопротивление (Ом·мм), l- длина проводника (м), S — площадь сечения (мм2)
Значения электрического сопротивления для 1 м нихромовой проволоки Х20Н80
| 1 | Ø 0,1 | 137,00 |
| 2 | Ø 0,2 | 34,60 |
| 3 | Ø 0,3 | 15,71 |
| 4 | Ø 0,4 | 8,75 |
| 5 | Ø 0,5 | 5,60 |
| 6 | Ø 0,6 | 3,93 |
| 7 | Ø 0,7 | 2,89 |
| 8 | Ø 0,8 | 2,2 |
| 9 | Ø 0,9 | 1,70 |
| 10 | Ø 1,0 | 1,40 |
| 11 | Ø 1,2 | 0,97 |
| 12 | Ø 1,5 | 0,62 |
| 13 | Ø 2,0 | 0,35 |
| 14 | Ø 2,2 | 0,31 |
| 15 | Ø 2,5 | 0,22 |
| 16 | Ø 3,0 | 0,16 |
| 17 | Ø 3,5 | 0,11 |
| 18 | Ø 4,0 | 0,087 |
| 19 | Ø 4,5 | 0,069 |
| 20 | Ø 5,0 | 0,056 |
| 21 | Ø 5,5 | 0,046 |
| 22 | Ø 6,0 | 0,039 |
| 23 | Ø 6,5 | 0,0333 |
| 24 | Ø 7,0 | 0,029 |
| 25 | Ø 7,5 | 0,025 |
| 26 | Ø 8,0 | 0,022 |
| 27 | Ø 8,5 | 0,019 |
| 28 | Ø 9,0 | 0,017 |
| 29 | Ø 10,0 | 0,014 |
Значения электрического сопротивления для 1 м нихромовой ленты Х20Н80
| 1 | 0,1×20 | 2 | 0,55 |
| 2 | 0,2×60 | 12 | 0,092 |
| 3 | 0,3×2 | 0,6 | 1,833 |
| 4 | 0,3×250 | 75 | 0,015 |
| 5 | 0,3×400 | 120 | 0,009 |
| 6 | 0,5×6 | 3 | 0,367 |
| 7 | 0,5×8 | 4 | 0,275 |
| 8 | 1,0×6 | 6 | 0,183 |
| 9 | 1,0×10 | 10 | 0,11 |
| 10 | 1,5×10 | 15 | 0,073 |
| 11 | 1,0×15 | 15 | 0,073 |
| 12 | 1,5×15 | 22,5 | 0,049 |
| 13 | 1,0×20 | 20 | 0,055 |
| 14 | 1,2×20 | 24 | 0,046 |
| 15 | 2,0×20 | 40 | 0,028 |
| 16 | 2,0×25 | 50 | 0,022 |
| 17 | 2,0×40 | 80 | 0,014 |
| 18 | 2,5×20 | 50 | 0,022 |
| 19 | 3,0×20 | 60 | 0,018 |
| 20 | 3,0×30 | 90 | 0,012 |
| 21 | 3,0×40 | 120 | 0,009 |
| 22 | 3,2×40 | 128 | 0,009 |
Расчет нихромовой спирали
При намотке спирали из нихрома для нагревательных приборов эту операцию зачастую выполняют «на глазок», а затем, включая спираль в сеть, по нагреву нихромового провода подбирают требующееся количество витков. Обычно такая процедура занимает много времени, да и нихром расходуется попусту.
https://youtube.com/watch?v=e1WLVQwbf-g
Чтобы рационализировать эту работу при использовании нихромовой спирали на напряжение 220 В, предлагаю воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома = (Ом · мм2 / м) C.
С ее помощью можно быстро определить длину намотки виток к витку в зависимости от толщины нихромового провода и диаметра стержня, на который наматывается нихромовая спираль.
Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.
Длина нихромовой спирали в зависимости от диаметра нихрома и диаметра стержня
| 1,5 | 49 | 1,5 | 59 | 1,5 | 77 | 2 | 64 | 2 | 76 | 2 | 84 | 3 | 68 | 3 | 78 |
| 2 | 30 | 2 | 43 | 2 | 68 | 3 | 46 | 3 | 53 | 3 | 64 | 4 | 54 | 4 | 72 |
| 3 | 21 | 3 | 30 | 3 | 40 | 4 | 36 | 4 | 40 | 4 | 49 | 5 | 46 | 6 | 68 |
| 4 | 16 | 4 | 22 | 4 | 28 | 5 | 30 | 5 | 33 | 5 | 40 | 6 | 40 | 8 | 52 |
| 5 | 13 | 5 | 18 | 5 | 24 | 6 | 26 | 6 | 30 | 6 | 34 | 8 | 31 | ||
| 6 | 20 | 8 | 22 | 8 | 26 | 10 | 24 |
Например, требуется определить длину нихромовой спирали на напряжение 380 В из провода толщиной 0,3 мм, стержень для намотки Ø 4 мм. Из таблицы видно, что длина такой спирали на напряжение 220 В будет равна 22 см. Составим простое соотношение:
220 В — 22 см
380 В — Х см
тогда:
X = 380 · 22 / 220 = 38 см
Намотав нихромовую спираль, подключите ее, не обрезая, к источнику напряжения и убедитесь в правильности намотки. У закрытых спиралей длину намотки увеличивают на 1/3 значения, приведенного в таблице.
Расчет массы нихрома Х20Н80 (проволока и лента)
В данной таблице приведена теоретическая масса 1 метра нихромовой проволоки и ленты. Она изменяется в зависимости от размеров продукции.
| Ø 0,4 | 8,4 | 0,126 | 0,001 |
| Ø 0,5 | 8,4 | 0,196 | 0,002 |
| Ø 0,6 | 8,4 | 0,283 | 0,002 |
| Ø 0,7 | 8,4 | 0,385 | 0,003 |
| Ø 0,8 | 8,4 | 0,503 | 0,004 |
| Ø 0,9 | 8,4 | 0,636 | 0,005 |
| Ø 1,0 | 8,4 | 0,785 | 0,007 |
| Ø 1,2 | 8,4 | 1,13 | 0,009 |
| Ø 1,4 | 8,4 | 1,54 | 0,013 |
| Ø 1,5 | 8,4 | 1,77 | 0,015 |
| Ø 1,6 | 8,4 | 2,01 | 0,017 |
| Ø 1,8 | 8,4 | 2,54 | 0,021 |
| Ø 2,0 | 8,4 | 3,14 | 0,026 |
| Ø 2,2 | 8,4 | 3,8 | 0,032 |
| Ø 2,5 | 8,4 | 4,91 | 0,041 |
| Ø 2,6 | 8,4 | 5,31 | 0,045 |
| Ø 3,0 | 8,4 | 7,07 | 0,059 |
| Ø 3,2 | 8,4 | 8,04 | 0,068 |
| Ø 3,5 | 8,4 | 9,62 | 0,081 |
| Ø 3,6 | 8,4 | 10,2 | 0,086 |
| Ø 4,0 | 8,4 | 12,6 | 0,106 |
| Ø 4,5 | 8,4 | 15,9 | 0,134 |
| Ø 5,0 | 8,4 | 19,6 | 0,165 |
| Ø 5,5 | 8,4 | 23,74 | 0,199 |
| Ø 5,6 | 8,4 | 24,6 | 0,207 |
| Ø 6,0 | 8,4 | 28,26 | 0,237 |
| Ø 6,3 | 8,4 | 31,2 | 0,262 |
| Ø 7,0 | 8,4 | 38,5 | 0,323 |
| Ø 8,0 | 8,4 | 50,24 | 0,422 |
| Ø 9,0 | 8,4 | 63,59 | 0,534 |
| Ø 10,0 | 8,4 | 78,5 | 0,659 |
| 1 x 6 | 8,4 | 6 | 0,050 |
| 1 x 10 | 8,4 | 10 | 0,084 |
| 0,5 x 10 | 8,4 | 5 | 0,042 |
| 1 x 15 | 8,4 | 15 | 0,126 |
| 1,2 x 20 | 8,4 | 24 | 0,202 |
| 1,5 x 15 | 8,4 | 22,5 | 0,189 |
| 1,5 x 25 | 8,4 | 37,5 | 0,315 |
| 2 x 15 | 8,4 | 30 | 0,252 |
| 2 x 20 | 8,4 | 40 | 0,336 |
| 2 x 25 | 8,4 | 50 | 0,420 |
| 2 x 32 | 8,4 | 64 | 0,538 |
| 2 x 35 | 8,4 | 70 | 0,588 |
| 2 x 40 | 8,4 | 80 | 0,672 |
| 2,1 x 36 | 8,4 | 75,6 | 0,635 |
| 2,2 x 25 | 8,4 | 55 | 0,462 |
| 2,2 x 30 | 8,4 | 66 | 0,554 |
| 2,5 x 40 | 8,4 | 100 | 0,840 |
| 3 x 25 | 8,4 | 75 | 0,630 |
| 3 x 30 | 8,4 | 90 | 0,756 |
| 1,8 x 25 | 8,4 | 45 | 0,376 |
| 3,2 x 32 | 8,4 | 102,4 | 0,860 |
Расчет массы вольфрамовой проволоки
| 8 | 0,008 | 0,19 | 0,0010 | 0,97 | 1031,32 |
| 9 | 0,009 | 0,25 | 0,0012 | 1,23 | 814,87 |
| 10 | 0,01 | 0,30 | 0,0015 | 1,52 | 660,04 |
| 11 | 0,011 | 0,37 | 0,0018 | 1,83 | 545,49 |
| 12 | 0,012 | 0,44 | 0,0022 | 2,18 | 458,36 |
| 13 | 0,013 | 0,51 | 0,0026 | 2,56 | 390,56 |
| 14 | 0,014 | 0,59 | 0,0030 | 2,97 | 336,76 |
| 15 | 0,015 | 0,68 | 0,0034 | 3,41 | 293,35 |
| 16 | 0,016 | 0,78 | 0,0039 | 3,88 | 257,83 |
| 17 | 0,017 | 0,88 | 0,0044 | 4,38 | 228,39 |
| 18 | 0,018 | 0,98 | 0,0049 | 4,91 | 203,72 |
| 19 | 0,019 | 1,09 | 0,0055 | 5,47 | 182,84 |
| 20 | 0,02 | 1,21 | 0,0061 | 6,06 | 165,01 |
| 30 | 0,03 | 2,73 | 0,0136 | 13,64 | 73,34 |
| 40 | 0,04 | 4,85 | 0,0242 | 24,24 | 41,25 |
| 50 | 0,05 | 7,58 | 0,0379 | 37,88 | 26,40 |
| 60 | 0,06 | 10,91 | 0,0545 | 54,54 | 18,33 |
Сферы применения нихромовой проволоки
Специфические свойства нихрома нашли своё применение в различных сферах деятельности, как бытового, так и промышленного характера.
Всевозможные разновидности этого сплава используются в качестве нагревательных элементов различных приборов: электрических печей, сушилок, термопар, а также в керамических изделиях, исполняя роль несущего каркаса.
Нихромовая проволока, как основной исполнительный орган электронагревательных приборов, в большинстве случаев представляет собой спираль, через которую пропускают электрический ток заданного значения. Такая форма признана наиболее оптимальной для данных устройств, так как позволяет добиться большей теплоотдачи за счет увеличения длины токопроводящего элемента. Высокая степень пластичности представленного материала существенно увеличивает срок службы таких устройств, ввиду высокой устойчивости к деформациям.
Где же взять нихромовую проволоку в домашних условиях? Этот сплав повсеместно используется в различных бытовых приборах. Их примерами могут служить электрообогреватели, фены, паяльники, тостеры и духовки. Кроме этого, их применяют в электронных сигаретах.
Нихромовая проволока: критерии выбора
Реализация проекта по созданию различных видов электротермического оборудования предполагает тщательный анализ номинальных эксплуатационных параметров, который и послужит отправной точкой в расчете ключевых показателей нихромовой проволоки.
В первую очередь необходимо рассчитать электрическое сопротивление рабочего элемента. Оно зависит от трех физических величин, а именно: удельное сопротивления материала, его длина и площадь поперечного сечения. Формула расчета активного сопротивления выглядит следующим образом: R = ρ · l / S.
Для получения недостающих данных необходимо произвести расчет длины спирали. В зависимости от приложенного на неё напряжения, следует остановиться на наиболее оптимальном значении длины проволоки, её диаметра, а также размера сердечника. Для того чтобы избавить себя от трудоёмких расчетов, можно воспользоваться сводной таблицей, в которой приводятся значения длины спирали, в зависимости от диаметра проволоки и сердечника для нихрома диаметром от 0,2 до 0,5 мм.
| D 0,2 мм | D 0,3 мм | D 0,4 мм | D 0,5 мм | ||||
| D сердечника, (мм) | Длина спирали (см) | D сердечника, (мм) | Длина спирали (см) | D сердечника, (мм) | Длина спирали (см) | D сердечника, (мм) | Длина спирали (см) |
| 1,5 | 49 | 1,5 | 59 | 1,5 | 77 | 2 | 64 |
| 2 | 30 | 2 | 43 | 2 | 68 | 3 | 46 |
| 3 | 21 | 3 | 30 | 3 | 40 | 4 | 36 |
| 4 | 1 | 4 | 22 | 4 | 28 | 5 | 30 |
| 5 | 13 | 5 | 18 | 5 | 24 | 6 | 26 |
| 6 | 20 |
Представленная таблица применима для расчета длины спирали при использовании напряжения 220 В. Например, для проволоки диаметром 0,4 мм и диаметром сердечника равным 3 мм, длина спирали для бытовой электросети составит 40 см. Стоит отметить, что при помощи данной таблицы не составит труда рассчитать искомое значение для напряжения 380 В. Для этого достаточно подобрать нужные данные и составить пропорцию следующего вида: 220 В – 40 см / 380 В – х.
В том случае, если под рукой не оказалось мерительного инструмента и определить диаметр проволоки не представляется возможным, всегда можно воспользоваться простым, но в то же время действенным способом. Для этого достаточно взять обыкновенный карандаш и намотать на него проволоку, плотно прижимая виток за витком. В том случае, если 10 витков спирали укладываются в 1 мм. длины карандаша, то диаметр проволоки будет составлять 1\10 мм.
Фехраль – сплав железа, хрома и алюминия
Фехраль – прецизионный сплав на основе железа (Fe). В его составе также присутствует хром (Cr) и алюминий (Al). Кроме того, в незначительной процентной доле присутствуют и некоторые другие элементы.
Данный сплав может иметь несколько видоизмененных составов и, соответственно, марок. Самыми распространенными являются фехраль Х23Ю5Т, Х27Ю5Т, а также Х15Ю5.
Как было сказано ранее, самым весомым компонентом является железо (Fe). Оно составляет около 70 % в Х23Ю5Т и 66 % в Х27Ю5Т.
Цена фехраля ниже, чем нихрома, именно за счет высокого содержания железа. Элемент (Fe) ухудшает некоторые характеристики сплава.
Следующим компонентом является хром (Cr). Его содержание 23-25 % и 27-28 % соответственно.
Алюминий (Al) в Х23Ю5Т и Х27Ю5Т содержится практически в равных количествах – от 5 % до 6 %.
Марка фехраля Х15Ю5 отличается повышенным содержанием железа (Fe), близко 80 % и уменьшеным содержанием хрома (Cr) – от 13 % до 15 %.
Благодаря этому сплав обретает прочность, но не настолько большую, как у нихрома. Процентная доля алюминия сильно не отличается от других марок, он составляет не более 6%, не менее 4 %.
Во всех марках фехраля также содержится никель (Ni), титан (Ti), кремний (Si), марганец (Mn) и углерод (C). Их доля составляет до 1 %. А также в совсем малых количествах содержится кальций (Ca), церий (Ce), фосфор (P) и сера (S).
Ремонт нихромовой спирали, пайка нихрома, сварка нихрома
Рекомендуем самим приготовить следующий состав: вазелин 100 гр, хлористый цинк порошок 7 гр, глицерин 5 гр.
Флюс желательно готовить в керамической ступке, в которую кладут вазелин, а затем последовательно добавляют, хлористый цинк и глицерин, хорошо перемешивают до получения однородной массы.
Самый активный паяльный флюс, из представленных на Российском рынке это — Ф-38Н ПЭТ. Если для кого-то активность флюса слишком велика, разбавьте его с равным количеством этилового или изопропилового спирта.
Применение: пайка нихрома, константана, манганина, бериллиевой и алюминиевой бронзы, коррозионно-стойких сталей легкоплавкими припоями при температуре 300°C. Флюс содержит фосфорную кислоту, гликоли и органические гидрохлориды.
Спаиваемые концы тщательно зачищают абразивной шкуркой и протирают ватой, смоченной в 10% спиртовом растворе хлористой меди, флюсуют, лудят и только после этого паяют.
Сварка нихрома
Значительно лучшие результаты, чем пайка, дает сварка, в особенности, если приходится соединять между собой концы тонкой проволоки. Преимущество сварки состоит в том, что для ее выполнения никаких припоев не требуется. Контакт при этом получается очень надежный, так как температура нагрева свариваемых металлов значительно выше, чем, например, у оловянно-свинцовых припоев. Поэтому при эксплуатации даже от сильного нагрева сваренного контакта соединение проводов не нарушается.
Для соединения проводов из нихрома, константана, манганина и т. п. их следует зачистить, скрутить и пропустить через них ток такой силы, чтобы место сварки накалилось докрасна. На это место пинцетом кладется кусочек ляписа (азотнокислого серебра), который при нагревании расплавляется, в результате чего в месте соединения возникает прочный контакт.
Если Ø свариваемой проволоки не превышает 0,15-0,2 мм, то ее концы накладывают друг на друга (расстояние 15-20 мм) и на них наматывают тонкую медную проволоку Ø 0,1-0,15 мм. Затем соединенную таким образом проволоку нагревают газовой горелкой. Медь при этом начинает плавиться и прочно соединяет свариваемые концы нихромовой проволоки. Этот способ применим для соединения никелевой, медно-никелевой, медной проволоки с проволокой из прецизионных сплавов с высоким электрическим сопротивлением: Нихром Х20Н80, Х20Н80-ВИ, Х20Н80-Н, Х15Н60, Х16Н60-Н, Н80ХЮД, фехраль Х23Ю5Т.
Перегоревшую спираль электронагревательного прибора из сплавов: Нихром, константан, никелин. Соединяем следующим способом: концы провода в месте обрыва вытянуть на длину 15-20 мм и зачищаем до блеска абразивной шкуркой. Затем из листовой стали или алюминия вырезаем небольшую пластинку, скручиваем ее и делаем муфту, надеваем на проволоку вместе их соединения. Нихром предварительно скрепляем обычной скруткой. Затем муфту плотно сжимаем пассатижами.
Информация с сайта компании ПАРТАЛ, ООО
Примеры того, где можно взять нихромовый сплав
Существует несколько способов того, как достать нихром. Каждый из них отличается по простоте получения и качеству материала, но стоит рассмотреть все возможные варианты.
Заказ материала
Нихромом, канталом, никелем, и проволокой некоторых других сплавов торгуют оптовые магазины. Ассортимент предоставляемый оптовиками очень масштабен, заказать можно проволоку любого нужного сплава любого сечения и толщины. Соответствующую информацию о доступных магазинах можно узнать по телефону справочной службы города, или же воспользоваться поиском в интернете.
Даже если заказчик проживает в удаленном населенном пункте, в котором не располагается организация поставщик, то можно запросить доставку, при этом выбрав наиболее удобный из предложенных вариантов.
Нюанс состоит в том, что за доставку придется доплачивать немалую сумму, да и отправляют посредники заказы крупными партиями и вряд ли согласятся на поставку пары метров материала.
Покупка в магазинах
Наверное, самый адекватный вариант из всех возможных для того, кому требуется качественная проволока определенного сечения, особенно когда требуется всего несколько метров материала.
Покупка тоже имеет свои варианты:
Ценовая политика, особенности приема соединения на базе никеля и хрома
Нихром принимается практически каждым пунктом сдачи металлолома, работающим с цветным сырьем. Стоимость лома определяется содержанием никеля, что делает марку Х20Н80 более ценной на рынке вторичного металла. Согласно ГОСТ 10994-74 процентная составляющая Ni для соединения Х15Н60 устанавливается в диапазоне 55 – 61%. Для марки Х20Н80 содержание никеля: 73 – 78%.

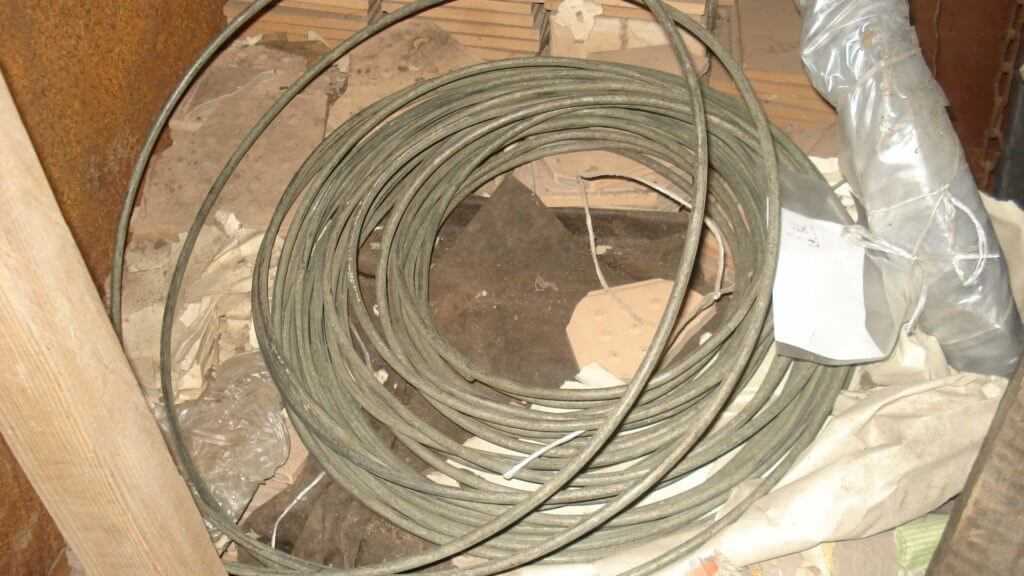

Пруток их нихрома Х20Н80 толщиной 8 мм
Поэтому, прежде чем сдавать нихром, как и любой другой никельсодержащий сплав, необходимо убедиться, что пункт приема оснащен соответствующим оборудованием. Обычно это спектральные анализаторы, определяющие точно процентное содержание никеля в соединении. Такой подход обеспечит максимальную эффективность реализации лома жаропрочного сплава, полученная прибыль будет четко соответствовать содержанию базового металла.
Вторым фактором, определяющим расценку независимо от марки, выступает толщина проволоки. Граничный параметр составляет 3 мм, нихромовые отходы, не преодолевшие его, дешевле в среднем на 20 рублей за кг.
Ссылки
- Нихром — статья из Большой советской энциклопедии (3-е издание)
- ГОСТ 10994-74. Сплавы прецизионные. Марки . Архивировано из первоисточника 23 августа 2011. Проверено 7 сентября 2009. . (см. также ГОСТ)
- Мальцев И. М. Технология триботехнических ленточных электроспеченных порошковых материалов //Международный научно-технический журнал . — 2003. — № 1. — С. 60-66.
- Пятин Ю. М. и др. Материалы в приборостроении и автоматике. — 2-е изд. — «Машиностроение», 1982. — 528 с.
- Касаткин А. Г. Основные процессы и аппараты химической технологии . — 2-е изд. — М .: Редакция химической литературы, 1938. — С. 170-171.
- Кудрявцев И. В. Материалы в машиностроении. Выбор и применение / Химушкин Ф.Ф., Жуков Л.Л. и др.. — М .: «Машиностроение», 1968. — Т. 3 (Специальные стали и сплавы). — С. 304-319. — 448 с. — 30 000 экз.
Wikimedia Foundation . 2010 .Синонимы :
Смотреть что такое «Нихром» в других словарях:
- Нихром … Орфографический словарь-справочник
— (от никель и хром) сплавы Ni (основа) с Cr (15 30%), легируемые Si (до 1,5%), Al (до 3,5%), микродобавками редкоземельных элементов. В ферронихромах часть Ni заменена Fe (св. 20%). Высокие жаростойкость и удельное электрическое сопротивление.… … Большой Энциклопедический словарь
Сущ., кол во синонимов: 2 сплав (252) ферронихром (2) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
нихром
— — Тематики электротехника, основные понятия EN nichrome … Справочник технического переводчика — хромоникелевый сплав (65 80% Ni, 15 30% Cr, иногда с добавками Si, Al и других элементов), характеризующийся высокими жаростойкостью и удельным электрическим сопротивлением. Применяют для изготовления нагревательных элементов в… … Энциклопедический словарь по металлургии
Общее название группы жаростойких сплавов никеля (65 80%) с хромом (15 30%). Впервые Н. запатентован в 1905 А. Маршем в США. В разных странах выпускается большое число разновидностей Н., легируемых, как правило, Si (до 1,5%), Al (до 3,5%) … Большая советская энциклопедия
А; м. Сплав никеля и хрома, обладающий высокой жаростойкостью и удельным электрическим сопротивлением (применяется для изготовления нагревательных элементов). ◁ Нихромовый, ая, ое. * * * нихром (от никель и хром), сплавы Ni (основа) с Cr (15 30%) … Энциклопедический словарь
Это сплав, основными составляющими которого являются никель (55-78%), хром (15-23%), марганец (1,5%) и железо (оставшийся процент). Иногда для его нормализации применяют цирконий. Плавится сплав при температуре 1100-1400°C. Характеризуется нихром удельным сопротивлением, составляющим 1,0-1,1×106 Ом×м, плотностью, значение которой 8,2-8,5 г/см3. Рабочая температура сплава — до 1100 °C. Отличается нихром высокой механической прочностью, значение придела прочности на растяжение составляет 0,65-0,7 ГПа.
Нихром имеет повышенные характеристики жаропрочности, крипоустойчивости, пластичности. Он способен сохранять свою форму. Такие свойства позволяют использовать сплав в установках, на которые будут оказывать воздействие определенные агрессивные среды.
Сплав нашел свое применение в лабораторных и промышленных печах, плитах и паяльниках. Из нихрома изготавливают нагревательные элементы.
Что такое нихром и в чем его ценность
Нихром – это особый сплав с повышенной концентрацией хрома и никеля. В состав входит также железо, алюминий, кремний, марганец и другие химические элементы, сочетание которых наделяет металл уникальными характеристиками.
Лобзик с нагреваемой струной – универсальный инструмент для использования в быту
Свойства сплава на основе никеля и хрома
Самые распространённые сплавы на основе нихрома – ферронихром и феррохромаль (фехраль). Из них методом вытягивания получают проволоку. Качество при ее производстве регламентируется действующими государственными отраслевыми стандартами. На проволоку, обладающую хорошим электрическим сопротивлением, распространяются ГОСТы 8803-89 и 12766. Твердость и прочность металлу придает хром, пластичность – никель. На максимальную температуру нагрева влияет процент содержания в сплаве никеля. Чем его больше, тем выше температура, которая может достигать 1000-1300 градусов.
Готовая продукция поступает в продажу на катушках или в бухтах
Ценность сплава и изделий из него
Изделия из сплава никеля и хрома обладают повышенным сопротивлением электрическому току. Это означает, что для получения одинакового количества выделяемого тепла нихрома понадобится намного меньше, чем другого металла. Благодаря этому уменьшается вес и габариты приборов и приспособлений, в которых он используется.
Высокая сопротивляемость обеспечивается многочисленными параметрами, главным из которых является марка сырья, используемого для изготовления, а также толщина. Чем она толще, тем ниже сопротивление, от которого зависит уровень нагрева. Металл не сгорает, не деформируется, не теряет своих характеристик при воздействии высокой температуры.
К полезным свойствам сплава относится пластичность, позволяющая придавать проволоке нужную форму. Сечение может быть в виде круга, овала, квадрата и трапеции, диаметром от 0,1 до 1 мм. Ценность сплава еще и в том, что он, в отличие от большинства металлов, подверженных коррозии, не ржавеет, так как обладает антикоррозионной устойчивостью к агрессивным жидким и газообразным средам.
Преимущества изделий из сплава хрома и никеля
Основные преимущества проволоки из нихрома, благодаря которым она получила широкое распространение во многих сферах производства, востребована в среде изобретателей и домашних умельцев:
- высокая жаропрочность;
- антикоррозионная устойчивость;
- твердость, прочность и механическая устойчивость;
- эластичность;
- высокий уровень удельного электрического сопротивления;
- небольшой вес;
- устойчивость к воздействию агрессивных веществ.
Единственный недостаток проволоки из сплава никеля и хрома – высокая стоимость, которая никак не отражается на спросе.
Выбор между нихромом и канталом
Как и касаемо всего, что относится к электронным сигаретам, лучшего не существует. Разнообразные характеристики хорошо подходят для одних целей и совершенно непригодны для других. С проволокой та же история.
Рассмотрим характеристики нихрома:
- нихром, по сравнению с канталом, имеет меньшее удельно сопротивление;
- на нихромовой проволоке боксмод может выдать больше мощности;
- нихром не содержит железа. Такая намотка не будет ржаветь, а значит прослужит значительно дольше;
- нихром очень хорошо проводит тепло. Спираль из этого металла будет быстрее разогреваться и быстрее остывать.
Очевидны преимущества нихрома перед канталом, а значит, самое время задаться вопросом, где найти такую проволоку.
Само собой, что нихромовую нить можно купить в магазинах, где продаются разнообразные принадлежности для парения. Само собой разумеется, что метр такой проволоки может обойтись достаточно дорого. А если вы только начинаете карьеру создателя койлов, то вам нужен будет не 1 м заготовки.
Если такой способ вам не по карману, то можно попробовать поискать нихромовую нить на радиорынках. На просторах нашей родины таковые еще существуют, но совершенно не факт, что вам удастся ее там найти. Но, все тот же радиорынок нам может помочь с этим вопросом, только нужно знать, где искать
Выходом из ситуации может послужить паяльник, который вам удастся найти на радиорынке, или может быть нерабочее устройство вы обнаружите в кладовке или в гараже. Если вам так и не удалось найти паяльник, то его можно купить.
Есть некая сеть магазинов, которая называется Фикс Прайс. Там все товары продаются по фиксированной цене. И паяльник высочайшего китайского качества вам обойдется всего за 1 доллар США.
Дальше производим следующие манипуляции:
- Нужно разобрать паяльник и отыскать ту самую нихромовую нить. Нить внутри нашего паяльника действительно оказалась нихромовой и она была ну очень тонкая.
- Чтобы узнать сечение вашей проволоки, вам нужно взять карандаш и намотать на него 10 витков нити. Прижав плотно друг к другу 10 витков нити, мы можем достаточно точно определить сечение проволоки.
В нашем случае 10 витков занимают 1 миллиметр, что говорит нам о том, что сечение нашей нити 0.1 мм.
Нихромовая проволока, которую вы сможете извлечь из паяльника в домашних условиях, для использования ее в дальнейшем в намотке койла для электронных сигарет, имеет определенные размеры. Намотка из паяльника, которую нам удалось достать таким образом, стоит очень дешево, как мы узнали.
Купить таких дешевых паяльников можно сколько угодно, но, как мы узнали опытным путем, спираль из нихрома в таких приборах иногда отличается по длине. Разборка бытового паяльника, чтобы получить нихром – рабочая схема. Но что делать если паяльника не нашлось?
Подобную спираль можно найти в старом фене. Фены разных моделей содержат нихромовые спирали разного диаметра, но этот материал там однозначно есть. Следующее место, где можно достать нихром – это обогреватель, который построен по принципу вентилятора, правда этот способ будет немного дороже. И самым труднодоступным способом достать этот металл будет извлечение его из электрической плиты с открытой спиралью.
https://youtube.com/watch?v=v47nkz7LchQ
Где найти проволоку из нихрома?
Самый простой способ найти проволоку из нихрома — обратиться в специальный магазин (вейп-шоп). Правда, нихромовая нить там стоит недешево, и за 1 метр придется выложить приличную сумму.
Есть и другие варианты, где можно найти проволоку из нихрома:
- радиорынки;
- паяльники;
- фены;
- обогреватель, изготовленный по типу вентилятора;
- электроплита с открытой спиралью;
- интернет.
Возможность обнаружить металл на радиорынке не слишком велика, в сравнении с паяльником (работающим или неисправным). Паяльное устройство можно обнаружить в гараже, или в магазине «Фикс Прайс», где изделие стоит копейки. Чтобы найти искомое, устройство необходимо разобрать и вытащить оттуда проволоку. Как правило, нихромовая нить в паяльнике тонкая. Определить ее сечение поможет намотка в 10 витков на карандаш. Длина намотанной проволоки достигает до 2,5 м.
Варианты с феном и обогревателем обойдутся дороже. Тяжелее всего достать проволоку из электроплиты.
Чтобы не ходить на рынок, и не искать проволоку из нихрома в магазине, можно найти в интернете информацию о продаже металла, или вещей, его содержащих.
Кстати, никель в составе сплава влияет на цену проволоки.
Нихромовая нить
Данная продукция бывает трех разновидностей. Для облегчения работы производителя с потребителем каждый тип отражен в маркировке. Так:
- буква «Н» указывает на то, что нихромовая нить предназначена для изготовления нагревательных элементов;
- продукция с символом «С» применяется при производстве элементов сопротивления;
- маркировка «ТЭН» указывает на то, что такой материал может использоваться в изготовлении электронагревательных трубчатых элементов.
Плотность сплава от 8200 до 8500 кг/м 3 . Диаметр полуфабриката представлен в довольно широком диапазоне и составляет 0,01-0,08 мм. Встречаются также изделия, которые выходят за рамки этого размера, но это, скорее, является исключением, рассчитанным на применение данного материала в узкоспециализированных сферах.
По завершении производственного процесса изготовленная нихромовая нить наматывается на катушки, в которых и поставляется заказчикам.
Расчет параметров источника электропитания для нагрева проволоки
При желании сделать станок для резки пенопласта и поролона многих останавливает сложность с организацией подачи питающего напряжения для разогрева нихромовой струны до нужной температуры. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.
После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.
Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. Наиболее распространена проволока марки Х20Н80, содержащая 20% хрома и 80% никеля. Стоит заметить, что станком, на котором установлена проволока для резки плотного пенопласта с успехом будет резаться и неплотный, только продвигать его надо будет быстрее.
Купить нихромовую проволоку Вы в любой момент можете в одном из наших магазинов VIPMAG.BY. С помощью самодельных приспособлений, в которых нашла применение нихромовая проволока, можно не только нарезать пенопласт, но и выжигать по дереву. Длина нихромовой проволоки для приспособления выбирается исходя из размеров пластин пенопласта, предназначенного для резки, и от плотности пенопласта не зависит. Небольшое количество нихромовой проволоки можно получить из спирали старой электроплитки.
Технологии получения особых металлических сплавов в некоторых отраслях были успешно вытеснены композитами. Этот процесс не останавливается, но есть направления, в которых все еще доминируют более традиционные материалы. К таким, в частности, относится нихромовая нить, которая, благодаря уникальному спектру технико-физических качеств, нашла применение в самых разных отраслях.
