Пассивный сабвуфер своими руками

Как сделать простой пассивный сабвуфер.Такая конструкция представляет собой корпус, в котором установлена низкочастотный динамик. Объём корпуса обычно измеряется в литрах и зависит от диаметра динамической головки и конструкции корпуса. На корпусе пассивной колонки нет никаких регулировок, а на задней или боковой стенке находится контактная колодка для подключения источника звукового сигнала.Ящик для низкочастотной колонки может быть изготовлен по одной из трёх схем:

• Закрытая конструкция
• Акустический фазоинвертор
• Бандпасс

Закрытая конструкция ящика является самым простым решением. Объём корпуса легко высчитывается, а сборка конструкции не представляет сложности даже для начинающего мастера. Чтобы сделать самодельный саб потребуется небольшое количество деталей простой формы. Верхнюю, нижнюю и две боковых стенки можно вырезать одинакового размера. В передней стенке вырезается отверстие для установки динамика, а в заднюю стенку врезается колодка с контактами.Внутренний объём закрытого ящика зависит от типа громкоговорителя. Габариты корпуса низкочастотной колонки можно определить из следующей таблицы:

• Динамик 20 см – 8-12 литров
• Динамик 25 см – 13-14 литров
• Динамик 30 см – 25-38 литров
• Динамик 38 см – 39-58 литров

Кроме простой конструкции закрытый ящик выдаёт чёткий, быстрый бас и обладает сравнительно ровной амплитудно-частотной характеристикой.

Как сделать сабвуфер своими руками схема. На рисунке изображена акустическая низкочастотная система, рассчитанная под громкоговоритель 15 дюймов или 38 санитметров. Корпус изготовлен из материала толщиной 20 мм. Переднюю стенку рекомендуется сделать двойной толщины. Колодку с контактами для подключения кабеля от источника звука можно установит на задней стенке устройста. Для увеличения акутического объема колонки, её внутренность заполняется демпфером. Для этого можно использовать обыкновенную вату, которая набивается в марлевый мешок, или синтепон. На нижнюю стенку нужно привернуть саморезами резиновые ножки. Как изготовить сабвуфер закрытого типа. После того, как выбор динамической головки сделан, нужно подготовить материал.

Для низкочастотных акустических систем обычно используется многослойная хорошо проклеенная фанера или мелкодисперсная фракция (МДФ). Для домашней колонки можно так же использовать ДСП. В автомобильную акустику этот материал лучше не применять, так как от постоянной тряски и вибрации и повышенной влажности крепёжные элементы будут самопроизвольно выворачиваться, и колонка может разрушиться. При сборке мощной акустической системы фанеру, даже многослойную, использовать не рекомендуется. При сильной вибрации конструкции фанерный ящик будет резонировать, что создаст неприятные звуковые обертоны при прослушивании музыки.

Изготовление короба для сабвуфера своими руками

Корпус для сабвуфера своими руками делается просто и занимает минимум времени. После того как динамик подобран и внутренний объём закрытого ящика рассчитан нужно подготовить материал, крепёж и инструмент. Своими руками корпус саба обычно изготовляют из следующих материалов:

• Фанера
• МДФ
• ДСП

Влагостойкая многослойная фанера считается лучшим материалом для изготовления короба сабвуфера. При этом имеются некоторые сложности. Фанера самый дорогой материал и сложно найти фанеру толщиной от 18 мм. Если объём сабвуфера слишком большой, то фанерные стенки будут издавать «звон», избавиться от которого можно установив внутренние рёбра жёсткости. Хорошим выбором будет использование МДФ. Он дешевле фанеры, легко обрабатывается и имеет хорошую влагостойкость. Древесно-стружечная плита получила широкое распространение. Её можно найти в любой мебельной компании. Там же плиту нарежут по заданным размерам. К недостаткам конструкций из ДСП относится очень маленькая жёсткость, когда от сильной низкочастотной вибрации в точках крепления, материал будет разрушаться. Кроме того он хорошо впитывает влагу и если в багажник автомобиля попадёт вода короб может просто рассыпаться. Из этого материала можно сделать корпус для домашнего сабвуфера. Он не будет эксплуатироваться в экстремальных условиях и прослужит долго.

Делаем сабвуфер стелс своими руками

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы — 18 литров.

Для изготовления пассивного стелс сабвуфера нам потребуются:

• низкочастотный динамик;
• защитная решетка и розетка для подключения к усилителю;
• провод для подключения динамика к розетке;
• многослойная фанера или ДСП (толщина 20 мм);
• небольшой кусок ДВП;
• эпоксидный клей;
• кисточка;
• стеклоткань;
• монтажный скотч;
• полиэтиленовая пленка;
• саморезы по дереву;
• дрель, лобзик.

Узнайте, какие документы нужны для замены прав при смене фамилии, и нужно ли еще раз сдавать на права.

Недавно купили новый автомобиль? Прочтите советы по обкатке нового авто от опытных автомобилистов.

Здесь /avtotovary/pokupka-avto/byudzhetnye-krossovery.html можно узнать, как правильно пользоваться и ухаживать за автоматической коробкой передач.

После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя.

Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.

Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).

Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.

В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет — скрепляем саморезами.

Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся.

Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное — надежно прикрепить ее к округлому элементу.

Вырезаем отверстие в торце для розетки.

В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера.

Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта — покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.

Выравниваем все наждачной бумагой, грунтуем и красим. Сабвуфер готов!

Все о закрытом ящике

Закрытый ящик – один из популярных видов акустического оформления. Простой сабвуфер имеет вид герметичного короба. Устройство с относительно ровными амплитудно-частотными характеристиками отлично взаимодействует с разными музыкальными направлениями. ЗЯ предназначен для инструментальной, джазовой, клубной и классической музыки. Отличная находка для поклонников ровного баса.

И все же закрытый ящик подходит не для всех видов музыкального динамика. Определить совместимость помогут параметры Тиля-Смола указанные в специальной документации, прилагаемой к звуковому устройству. В случае отсутствия рекомендаций от производителя, проверить совместимость можно самостоятельно, с помощью некоторых подсчетов. Значение резонансной частоты динамической головки необходимо поделить на значение плотной добротности, то есть Fs/Qts. Если полученная цифра в результате математический действий окажется ниже 80 ГЦ, значит приобретенный закрытый ящик подходит для выбранного динамика. В противном случае, следует подыскать другое акустическое оформление.

Основными достоинствами закрытого ящика называют небольшие габариты конструкции, а также качественное звучание. По объему корпус такого сабвуфера идеально подходит для разных видов низкочастотных динамиков. Простое в использовании музыкальное устройство обладает ровным АЧХ. Закрытый ящик придется по душе почитателям разных музыкальных жанров.

Тем не менее, в ходе проведенных исследований, специалисты выявили слабые стороны ЗЯ. У звукового помощника низкий уровень КПД. Иногда для смягчения звучания требуется поместить в короб специальный наполнитель. Например, шерсть или синтепон.

Делаем короб для сабвуфера своими руками: пошаговая инструкция

12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

• Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
• Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
• Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
• Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Узнать стоимость корпуса!

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

От чего еще зависит

Оформление оказывает, таким образом, большое влияние на добротность динамика. Также этот показатель у такого оборудования зависит от:

1. Мощности его мотора. Чем выше эта характеристика, тем ниже добротность у головки.
2. Массы подвижки. При увеличении этого показателя усилия мотора в звукопередающем устройстве становятся менее заметными. Потери на трение при этом возрастают. В результате всего этого добротность устройства увеличивается.
3. Диаметра проводов. В том случае, если провода в динамике дают большое сопротивление, электрическая добротность устройства увеличится. Ведь в данном случае нагрузка на динамик, представляющий собой подобие генератора, падает.

Чертежи под 15 сабвуфер на трубе

Низкочастотная колонка с фазоинвертором в виде отрезка полой трубы проще в изготовлении, чем звуковая система со щелевым фазоинвертором. Чертёж сабвуфера 15 дюймов не содержит сложных деталей. Все элементы корпуса вырезаются из толстой фанеры или МДФ толщиной 18-25 мм. В передней стенке вырезается отверстие под громкоговоритель. Второе отверстие под цилиндрический порт может быть сделано в передней или верхней стенке, в зависимости от конструктивных особенностей колонки. Можно купить готовую колонку промышленного образца, но практика показывает, что самодельное устройство часто имеет лучшие характеристики, чем фирменный образец. В качестве трубы для самодельной акустической системы используются канализационные трубы из полипропилена. Они тёмно-серого цвета и выпускаются нескольких размеров. Размер порта вычисляется в зависимости от типа динамика. Настройка порта фазоинвертора заключается в изменении длины трубы.Чем короче цилиндр, тем выше частота.

Для выполнения расчётов и настройки порта удобно использовать программу «Bass Port». Частота настройки цилиндрического фазоинвертора зависит от требований к колонке и музыкальных вкусов. Если выбрать частоту в 25-30 Гц, то это даст глубокие и насыщенные басы. Самая распространённая полоса это 30-35 Гц. Она подойдёт для качественного воспроизведения музыки любых жанров. Для «чёрной» музыки и стиля электропоп, используется настройка на 35-42 Гц. Выше, низкочастотную систему, как правило, не настраивают. Для проверки качества воспроизведения используют низкочастотные треки в диапазоне от 25 до 60 Гц. Их можно загрузить из интернета, подать на вход автомобильного усилителя и транслировать через колонку.

[Q] У меня теперь есть параметры динамика, что с ними делать?

Каждый динамик при проектировании затачивается под определенный вид акустического оформления. Чтобы узнать, подо что именно, посмотрим на добротность.

• Q_ts > 1,2 это головки для открытых ящиков, оптимально 2,4
• Q_ts < 0.8-1.0 — головки для закрытых ящиков, оптимально 0,7
• Q_ts<0.6 — для фазоинверторов, оптимум — 0,39
• Q_ts<0.4 — для рупоров

Правильнее будет сортировать головки не по добротности, а по величине F_s/Q_ts. Приведу по памяти, неохота формулы просчитывать.

• F_s/Q_ts > 30 (?) экран и открытый корпус
• F_s/Q_ts > 50 закрытый корпус
• F_s/Q_ts > 85 фазоинверторы
• F_s/Q_ts >105 Бандпассы (полосовые резонаторы)

Упругость, мясистость, сухость и др. подобные характеристики звука, издаваемого басовой колонкой, во многом определяются переходной характеристикой системы, образованной динамиком, нч оформлением и окружающей средой.

Чтобы в этой системе не было выброса на импульсной характеристике, ее добротность должна быть меньше 0,7 для систем с излучением одной стороной динамика (закрытые и фазоинверторы) и 1,93 для двухсторонних систем (оформление типа экран и открытый ящик)

Принцип работы устройства

Любая колонка фазоинверторного типа имеет в своём составе отверстие — фазоинвертор. Часто он называется акустическим туннелем или портом. Принцип работы его заключается в изменении фазы звукового колебания, вызванного задней стороной диффузора на сто восемьдесят градусов. При возникновении резонанса в ящике амплитуда колебания диффузора достигает минимального значения.

От размера и вида фазоинверторного порта зависят объём воздуха и частота резонанса, на которую настроен канал. Объём воздуха в канале начинает резонировать и усиливать воспроизведение частоты при наступлении момента, когда диффузор излучает частоту, на которую рассчитан фазоинвертор.

По своей форме классический туннель выполняется кольцевой формы. Но для увеличения полезной внутренней площади ему часто придают щелевой вид. Отказ от цилиндрической формы тоннеля позволяет сократить его длину и снизить шумы, возникающие при выбросе воздуха.

При ошибках в расчёте щелевого фазоинвертора настроить его гораздо сложнее, чем классический вид, так как он изготавливается совместно с колонкой. Сам расчёт выполняется сложнее, чем для систем закрытого типа: при этом, кроме объёма ящика, учитывается настраиваемая частота резонанса. Оптимальные размеры подбираются с учётом амплитудно-частотной характеристики колонки, а именно её равномерности.

Выход из лабиринта

Акустика, вооруженная фазоинверторами и пассивными излучателями, воспроизводит глубокие басы благодаря резонаторам, работающим при посредничестве воздуха внутри АС. Однако кто сказал, что объем колонки не может играть роль низкочастотного излучателя сам по себе? Конечно может, и соответствующая конструкция называется акустический лабиринт. По сути, она представляет собой волновод, протяженностью в половину или четверть длины волны, на которой планируется добиться резонанса системы. Иными словами конструкция настраивается по нижней границе частотного диапазона АС. Конечно использовать волновод полной длины волны было бы еще эффективнее, но тогда для частоты, скажем, 30 Гц, его пришлось бы делать 11-метровым.

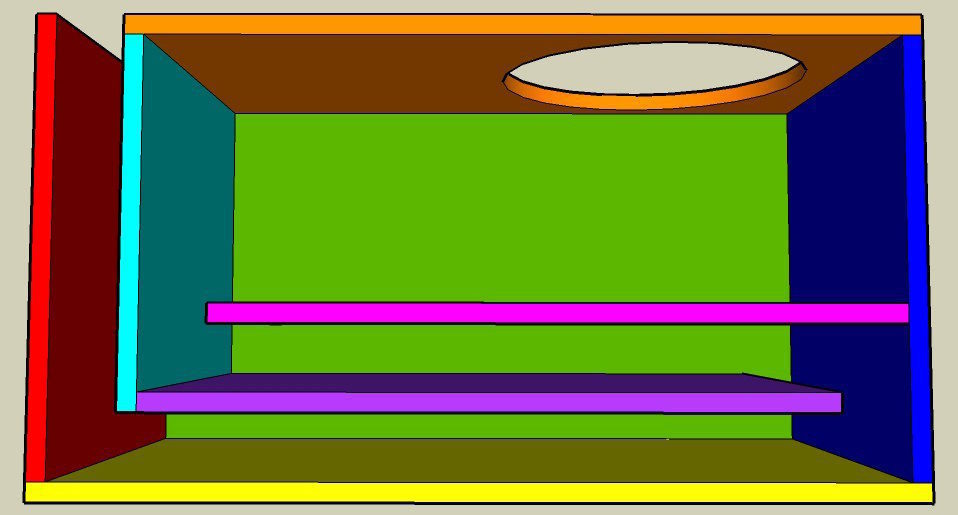

Акустический лабиринт — любимая конструкция акустиков-самодельщиков. Но при желании корпуса самой хитрой формы можно заказать и в готовом виде

Чтобы в колонке разумных размеров уместить даже вдвое более компактную конструкцию, в корпусе устанавливают перегородки, формирующие максимально компактный изогнутый волновод, поперечным сечением примерно равным площади диффузора.

От фазоинвертора лабиринт отличается в первую очередь менее «резонансным» (то есть не акцентированным на определенной частоте) звучанием. Относительно низкая скорость и ламинарность движения воздуха в широком волноводе препятствует возникновению турбулентности, порождающей, как мы помним, нежелательные призвуки. Кроме того, в данном случае драйвер свободен от компрессии, повышающей резонансную частоту, ведь его тыловое излучение не встречает практически никаких препятствий.

Схема для расчета корпуса на dbdynamixaudio.com

Бытует мнение, что акустические лабиринты создают меньше проблем со стоячими волнами в комнате. Однако при малейших просчетах в разработке или изготовлении, стоячие волны могут возникнуть в самом волноводе, который, в отличие от фазоинвертора, имеет куда более сложную структуру резонансов.

Вообще надо сказать, что грамотный расчет и точная настройка акустического лабиринта — процессы весьма непростые и трудоемкие. Именно по этой причине данный тип корпуса встречается нечасто, и только в АС очень серьезного ценового уровня.

Акустический лабиринт

Плюсы: Не только хорошая отдача, но и высокая тональная точность басов.

Минусы: Нешуточные размеры, очень высокая сложность (читай — стоимость) создания правильно работающей конструкции.

Соотношение запасов и потерь

Вам будет интересно:Подопечный — это когда нет прав?

Таким образом, динамик, имеющий достаточно мощные пружины и тяжелую подвижку, будет накапливать много энергии. Соответственно, и ее количество в устройстве значительно превысит потери. Такой динамик может считаться высокодобротным. Колебания в нем будут затухать медленно. В легком устройстве с не особенно мощными пружинами энергии накапливается меньше. Соответственно, показатель отношения между имеющейся и израсходованной энергией в нем будет небольшим. Такой динамик считается низкодобротным и, соответственно, более качественным.

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

• резонансная частота (F_s),
• добротность (Q_ts),
• эквивалентный объём (V_as).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Как подключить машинный сабвуфер дома

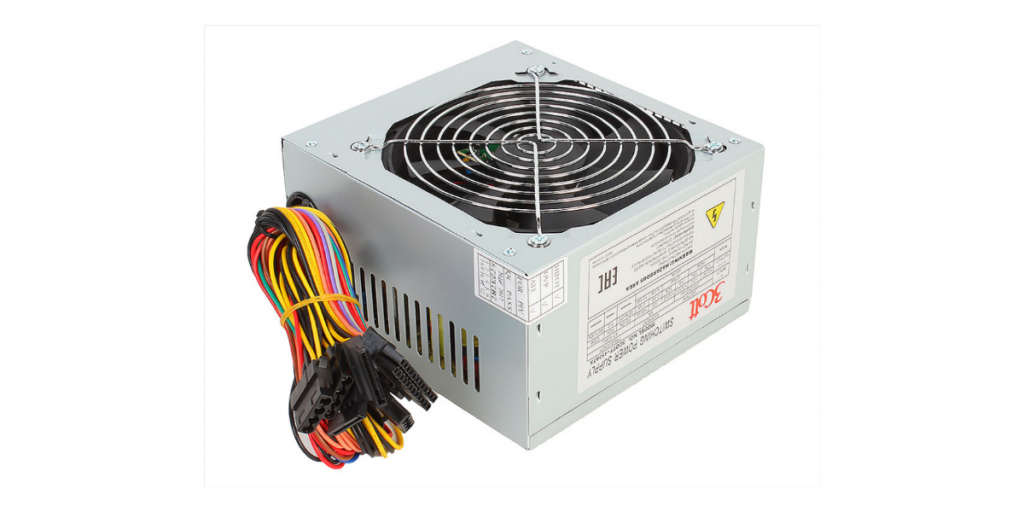

Через блок питания, дома, подключается сабвуфер активного типа. Низкочастотные системы, предназначенные для установки в автомобилях, оснащены усилителем, который получает электропитание от аккумулятора. Это означает, что электронные компоненты системы корректно работают при подаче напряжения 12-15 вольт. Для питания активной автомобильной системы можно использовать любой источник питания, соответствующей мощности. Этот параметр зависит от мощности низкочастотного каскада. Некоторые автомобильные активные колонки могут потреблять ток до 40 ампер, поэтому найти источник питания на 12 Vи такой ток непросто. Для подачи напряжения на мощный НЧ канал можно использовать блоки питания ATиATX. Самые простые модели обеспечивают ток до 16 ампер, но при необходимости можно купить блок на 40-60 ампер. Для подачи питания на усилитель используются провода жёлтого цвета (+12 V) и чёрного цвета (GMD«Земля»). На автомобильной колонке имеются клеммы с соответствующими обозначениями, на которые и подключаются провода с блока питания.

После соединения проводов, усилитель активной колонки находится в «спящем» режиме. Чтобы его активировать, нужно на усилителе поставить перемычку между +12 VиREM. Это выполняется при отключенном источнике питания. Не рекомендуется устанавливать источник питания слишком далеко от активной НЧ колонки. Если другого варианта нет, то соединение усилителя и блока питания нужно выполнять многожильным медным проводом с максимальным сечением.

Как рассчитать закрытый ящик

Понадобиться выяснить три главных показателя динамика. Результатом будет подбор внутреннего объема колонки

Обратите внимание на отношение резонансной частоты в паспорте к добротности. Если показатель меньше цифры 100, не рекомендуется устанавливать этот динамик в закрытом ящике

Так как в запертом корпусе воздух сжимается, и увеличивается жесткость подвески.

Выведены специальные формулы, которые связывают резонансную частоту, добротность и объем: Fc, Qtc, Vb соответственно, с такими же параметрами в паспорте. Формулы можно внимательно рассмотреть на фото.

Пользуясь формулами подбирается необходимый объем корпуса

Важно стремиться к тому, чтобы резонансная частота колонок не была выше 50 Гц. А добротность приближалась к показателю 0,7

Какой нужен динамик?

Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.

Параметры

Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом

При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.
Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами

Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.

Канал «Студия Автозвука» рассказал о выборе технических параметров для автомобильного акустического оборудования.

Размеры

Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:

1. Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
2. Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот. На практике — не лучший вариант для использования в основном сабвуфере.
3. Динамики на 10 и более дюймов — оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
4. Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.

Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.

О чем нужно знать

Измерить параметры ТС, включая добротность, правильно при конструировании акустических систем очень важно. Чтобы избежать больших погрешностей, перед выполнением измерений динамик обязательно нужно «размять»

Дело в том, что у новых или не эксплуатировавшихся некоторое время устройств подобного типа параметры ТС могут значительно отличаться от показателей, использовавшихся до начала расчетов оборудования.

«Разминать» динамики перед измерениями можно, к примеру, синусоидальными сигналами, просто музыкой, белым и розовым шумом, тестовыми дисками. Длиться при этом процедура подобной подготовки устройства должна, по мнению специалистов, в течение минимум суток.

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

• предохранитель;
• провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
• конденсатор;
• кусачки;
• изолента;
• пластиковые хомуты;
• комплект гаечных ключей.

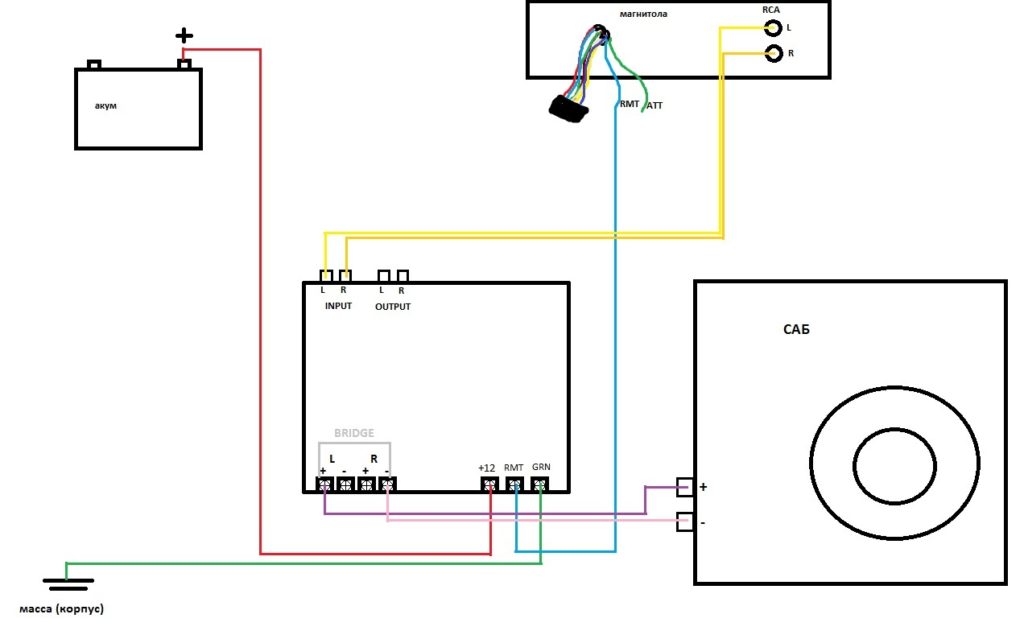

Подключение проводов производится по следующей схеме:

1. Изначально провод сабвуфера выводится к усилителю.
2. От усиливающего устройства провод подводится к автомагнитоле.
3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Видео: подключение и настройка сабвуфера

https://youtube.com/watch?v=4kJ6qlCY2YE

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Главная →

Тюнинг →

Отличия фазоинвертора

Каждый динамик обладает резонансной частотой. При работе выше этого показателя — получается хорошее звучание, а ниже — уровень давления падает на 12 дБ на октаву (частоты снижаются в 2 раза). Нижней планкой воспроизводимости, считают уровень в 6 дБ. Монтажом динамика в ящик, повышается резонансная чистота, за счёт дополнительной упругости воздуха. Повышение резонансной частоты, тянет вверх и нижнюю границу. Чем меньше воздуха в ящике, тем лучше упругость и больше показатели.

Сделать «большой ящик», можно не увеличивая его размер. Для этого используют материал с демпферными свойствами

(вата). Чем больше его находиться в ящике, тем ниже частота динамика. Но когда наполнителя слишком много, это даёт обратный эффект. Для неопытных людей, не важны добротность ящика и его размеры. В большинстве случаев размер колонки получается оптимальным.

Фазоинвертор — труба, необязательно круглой формы, определённой длины, которая обладает резонансом. Благодаря «второму резонансу», поднимаются показатели звуковой отдачи колонки. Частота колебания динамика, находящегося в ящике, должна быть ниже, чем в обычном состоянии. Так, компенсируется спад и расширяется звучание. Эти показатели у фазоинвертора, будут выше на 24 дБ чем у зарытого ящика. Он расширяет нижние частоты динамика.

Чтобы избежать бочкообразного звучания

, показатели резонанса не должны быть выше чем у закрытого ящика. А если частота слишком низкая, то характеристики динамика падают. В этом и заключает суть настройки фазоинвертора, чтобы получить положительный эффект и не испортить звучание. И в домашних условиях можно добиться хорошего звучания с погрешность в 5%.

Особенности фазоинвертора

Фазоинвертор – музыкальное устройство, представляющее собой щель или трубу. Вспомогательный элемент располагается во внутренней части корпуса звуковой системы. Задача фазоинвертора – преобразить один входной сигнал в два. Акустический резонатор инверсирует, то есть постепенно переворачивает звуковые волны, зарожденные на тыльной части диффузора. Перевернутая звонкая волна соединяется со звуками фронтальной поверхности диффузорной конструкции. Таким образом, повышается степень звукового давления. На свет появляется низкочастотный звук.

Размер и вид порта изделия определяет частоту резонанса и объем воздуха. Специалисты выпускают кольцевые и щелевые по форме устройства. Кольцевой вид – классический вариант туннеля фазоинвертора. Щелевые каналы мастерят с целью увеличения внутренней площади фазоинверторного порта. В продаже отсутствуют цилиндрические по форме туннели. Цилиндрический порт снижает уровень шума и значительно уменьшает его длину. В таком случае представленное устройство не сможет качественно справиться с поставленной задачей.

Выбор профессионалов и музыкальных любителей в пользу фазоинвертора объясняют следующие преимущества доступного оборудования:

• Высокое КПД корпуса.
• Широкое использование. 90% современных акустических систем успешно функционируют благодаря таким устройствам.
• Равные значения между КПД и нижней границей частоты значительно уменьшают габариты используемой системы.
• С помощью современного ФИ можно установить необходимую звуковую частоту.

В то же время в арсенале музыкального агрегата имеются свои слабые стороны. Среди них выделяют низкий уровень качества звука, а также невысокие переходные характеристики. Длительность нарастания и затухания сигнала полностью зависит от состояния здоровья фазоинвертора. Могут возникать определенные трудности в процессе согласования взаимодействия усилителя с акустической системой.

Минусы фазоинвертора побуждают новичков и опытных меломанов пользоваться закрытыми ящиками.
