Как подключить стартер на москвиче 412

Одна модель – два производителя

Первые экземпляры «412» выпускались на заводе МЗМА, который впоследствии переименовали в АЗЛК.

Параллельно с этим выпуск Москвичей освоили в Ижевске, и машина выпускалась сразу на двух независимых предприятиях:

  1. С 1967 по 1977 года на МЗМА,
  2. С 1968 по 1997 года на автомобильном заводе в Ижевске.

Заводская схема электропроводки Москвич 412 образца 1990 года

Справочно: Хотя Ижевский завод размещал на радиаторной решетке свой логотип, однако по документам автомобиль продолжал оставаться «Москвич 412». Это подтверждалось и видео тех лет – автомобиль рекламировался только так. Чтобы различать их, автолюбители в обиходе используют комбинации названий: «Иж-Москвич-412» либо «ижевский «Москвич-412».

На базе Москвича 412 Ижевский автозавод освоил выпуск еще двух моделей, у которых был  грузопассажирский кузов, приспособленный для перевозок:

  1. ИЖ-2715 – развозной автомобиль-фургон с грузоподъемностью 500 кг,
  2. ИЖ-27151 – его модификация в пикап.

Вся внутренняя «начинка» была аналогична платформе Москвича 412. Поэтому в обслуживании автомобилей не было никаких трудностей электропроводка Москвич 412, силовой агрегат и шасси были идентичны.

Дополнительная аббревиатура

Разработанный еще в послевоенные годы кузов в 70-х перестал отвечать требованиям пассивной безопасности.

А поскольку в те годы большая часть автомобилей продавалась за рубеж, то конструкторам пришлось поработать над решением этих проблем:

  1. силовые элементы кузова «М-412» был переделаны под установку ремней безопасности. Начиная с 1969 года ремни стали штатным оборудованием автомобиля,
  2. панель приборов и другие травмоопасные элементы салона получили мягкие накладки. Все авто, начиная с февраля 1969 года, получали обновленные детали салона.

Сборочный цех Ижевского автозавода: на конвейере Москвич 412 иэ

Справочно: В заводской документации модернизированные Москвичи получили дополнительные индекс были добавлены буквы «И» и «Э», а сама модель стала называться «Москвич 412 иэ».

Силовые агрегаты

Интересна и история разработки силового агрегата Москвича 412, имевшего краткое заводское обозначение М-412, и более полное УЗАМ-412, которая очень схожа с историей предшественника – мотора М-408:

  1. Для «408» Москвича был взят за основу силовой агрегат от Opel Kadett, который вместе с документацией по производству оказался в нашей стране в послевоенное время,
  2. двигатель М-412 основывался на 1500 кубическом силовом агрегате BMW M10, который оказался крайне удачным в техническом плане. Причем, сами баварцы не скрывали, что основные идеи ними также были скопированы с разработок фирмы Talbot образца 1955 года.

Заводская инструкция подробно описывала технические особенности нового мотора

Тем не менее, конструкторами многие элементы силового агрегата были переработаны и улучшены, что сделало автомобиль Москвич 412 самым скоростным легковым автомобилем тех лет.

Узнайте также, почему проводка Москвича 2141 напрямую зависит от двигателя.

Генератор москвич 412 схема подключения возбуждения генератора

Генератор 58.3701 ставился на двигатель УЗАМ – Уфимского моторного завода. На двигателях ВАЗ и Рено, которыми также комплектовался «Москвич», стояли другие генераторы.

Аналог генератора 58.3701 генератор 29.3771, который тоже ставился на Москвич с двигателем УЗАМ

Генератор 58.3701 самый простой как по конструкции, так и по схеме. Генератор поддерживает напряжение 14 Вольт и обеспечивает максимальный ток 50 Ампер

Принцип действия генератора основан на явлении электромагнитной индукции. «Если проводник находится в изменяющемся магнитном поле, в нем возникает Электродвижущая сила –ЭДС» .

Генератор состоит из обмотки и ротора –электромагнита. ( можно посмотреть здесь ). В ротор вставлена катушка провода , к которой через щетки подводится ток, этот ток называется ток возбуждения, а обмотка в роторе, соответственно, называется обмотка возбуждения. Ток возбуждения намагничивает ротор.

Ротор вращается, магнитное поле северного и южного полюса, по очереди пересекают обмотку статора, и в ней возникает переменная ЭДС.

Переменная ЭДС может создать во внешней цепи переменный ток. Аккумулятор надо заряжать постоянным током, и все остальные потребители рассчитаны на постоянный ток, поэтому переменный ток генератора необходимо выпрямлять. Для выпрямления тока, на выходе обмотки генератора включается диодный мост . Диодный мост выполнен по схеме Ларионова.

Напряжение на выходе генератора должно гарантировано заряжать аккумулятор и стабильно питать все приборы. ЭДС аккумулятора 12,6 Вольта, для его зарядки напряжение должно быть больше – примерно 14 Вольт, поэтому на выходе генератора поддерживается напряжение 14,2 – 13, 8 Вольт.

Собственная ЭДС генератора значительно выше и сильно меняется от числа оборотов (см здесь) , поэтому для поддержания заданного напряжения в генераторе установлен регулятор напряжения, который включает и выключает ток возбуждения. Напряжение увеличивается, регулятор напряжения выключает ток возбуждения, напряжение уменьшается, регулятор включает ток возбуждения, так он поддерживает напряжение на уровне 14 Вольт.

Регулятор напряжения Я112А , установлен с внешней стороны генератора. Это позволяет легко и быстро менять его, не снимая генератор.

генератор с москвича на ваз 2106 | Автор топика: Алина

что может быть? У меня на ваз 2106 стоит генератор с москвича вместо часов на панеле стоит вольтметр когда завожу машину на холостых оборотах работает всё отлично а когда обороты двигателя в районе 1тысячи и выше стрелка вольтметра скачет то до 16 то на 12 вольт. И свет моргает то ярче то тускней. Провода все проверил все подключены и на машине где должно стоять реле зарядки его нет. Раньше проблем небыло а теперь свет моргает и двигатель не ровно работает. Помогите разобраться!

Анастасия Реле Юрий на генераторе стоит

Лилия попробуй шеколадку поменять

Степан перемкни проводом +батареи и клемму + Любовь на генераторе. если скачки пропадут-ставь реле упомянутое выше Валерием.

Евгений Возможно, залегают щётки, или они изношены, или грязные ламели коллектора, по которым трут щётки. Как раз на высоких оборотах это и может проявляться. А реле зарядки у москвичовчкого генератора, так же, как у 2105,04,07, интегрировано в щёточный узел и находится прямо на генераторе. Имей в виду, что РР москвичовского и жигулёвского генераторов отличаются и имеют разное обозначение.

Источник

Тюнинг приборной панели Москвич 412

Если вы готовы самостоятельно провести работы, включающие тюнинг приборной панели Москвич 412, то купите в специализированном магазине готовые шкалы. Не волнуйтесь: разборка любого прибора проста: просто не стоит до конца разгибать ободок, хватит на 1/3. Этого расстояния достаточно, чтобы доделать общую неприятную белую подсветку.

С помощью штриха промажьте все, кроме делений и цифр. На спидометр поставьте 2 дополнительных маленьких светодиода, а стандартную лампочку замените одним большим светодиодом.

Несколько слов о тахометре. Найдите в продаже светодиод «кукуруза». Он состоит из 5 SMD. Разберите и приклейте на плату тахометра 2 SMD 2 светодиода, запитайте через резистор.

Теперь вот такое действие:

Вот так раньше бы выглядел ваш спидометр и тахометр:

Как вам с подсветкой?

Замок зажигания москвич 412 схема подключения

В рамках изучения текущей проводки дошли у меня руки и до замка зажигания. На схемах, на которые я ориентируюсь, указывается 8-миконтактный замок, а у меня привинчен 5-тиконтактный. Возникли два вечных русских вопроса: «Как?» и «На… зачем?». Итак, приступим.

Сразу поясню: я пользуюсь старой Москвичевской нотацией для положений ключа в замке: первое положение — это «все выключено», второе — «зажигание», третье — «стартер», четвертое — «приемник».Если Вам нужна новая нотация — просто уменьшайте номер на 1. На красных скриншотах указано уже по-новому.

А давайте разберем замок?Видим маленькую дырочку около отверстия для ключа (показана стрелкой на фото). Поворачиваем ключ против часовой стрелки до упора, и суем в дырочку скрепку или иглу. Требуется нажать на кончик стопорного колечка в этой дырке, и при этом повернуть ключ дальше против часовой стрелки в секретное пятое положение. После этого личинку можно легко вынуть.

Собственно, изнутри ничего примечательного, как и ожидалось. Протрем личинку, протрем гнездо личинки, намажем смазкой (за неимением чего-то другого намазал литолом).

Нажмите для увеличения (500 КБайт)

Описание:

1 — подфарник; 2 — фара; 3 — звуковой сигнал; 4 — лампа габаритного света в фаре; 5 — лампа дальнего и ближнего света; 6 — лампа габаритного света; 7 — лампа переднего указателя поворота; 8 — боковой повторитель указателя поворота; 9 — свеча зажигания; 10 — распределитель зажигания; 11 — генератор; 12 — реле-регулятор; 13 — датчик указателя температуры охлаждающей жидкости; 14 — переключатель указателей поворота и выключатель звукового сигнала; 15 — прерыватель указателей поворота; 16 — штепсельная розетка; 17 — выключатель света заднего хода; 18 — блок плавких предохранителей; 19 — выключатель сигналов торможения; 20 — аккумуляторная батарея; 21 — стартер; 22 — датчик указателя давления масла; 23 — катушка зажигания; 24 — антенна; 25 — электродвигатель вентилятора отопителя; 26 — соединительная муфта; 27 — прикуриватель; 28 — выключатель электродвигателя вентилятора отопителя; 29 — выключатель электродвигателя стеклоочистителя; 30 — выключатель (замок) зажигания; 31 — электродвигатель стеклоочистителя; 32 — плавкий предохранитель; 33 — радиоприемник; 34 — громкоговоритель; 35 — указатель температуры охлаждающей жидкости; 36 — контрольная лампа включения дальнего света фар; 37 — лампа освещения шкал приборов; 38 — указатель давления масла; 39 — указатель уровня бензина; 40 — контрольная лампа включения указателей поворотов; 41 — амперметр; 42 — выключатель фонарей света стоянки; 43 — центральный выключатель света; 44 — фонарь света стоянки; 45 — ножной переключатель света; 46 — лампа освещения багажника; 47 — плафон освещения салона; 48 — дверной выключатель плафона; 49 — датчик указателя уровня топлива; 50 — задний указатель поворота; 51 — лампа габаритного света; 52 — задний фонарь; 53 — лампа сигнала торможения; 54 — лампа света заднего хода; 55 — фонарь освещения номерного знака.

Техническая грамотность

Средний балл статьи: 0 Проголосовало: 0 чел.

Комментарии (7)
| Я собрал ( 0 ) | Подписаться

Для добавления Вашей сборки необходима регистрация

какие-то казлы залезли в машину и зачем то оторвали провода от замка зажигания.

во и думаю теперь какой и куда ставитьзамок штатный имеет 4 контакта1 посерединеи 3 вокруг

тот, который посередине промаркирован АМслева СТсправа ПРсверху КЗ

а проводов с клеммами всего 3 шт

2 толстых промаркированы ЧЕРНЫЙ и КРСНЫЙ и один потоньше

http://avtoelektrik-info.ru/moskvich/40-shema-provodki-moskvich-412http://cxem.net/avto/electronics/4-89.phphttp://avto-elektro-shemy.ru/2012/01/sxema-elektroprovodki-moskvich-412/http://madyar.net/car/el_sheme/elscheme_412.htmhttp://litezona.ru/zamok-zazhiganija-moskvich-412-shema/

Зачем выставлять зажигание?


Трамблер в автомобиле Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

https://youtube.com/watch?v=BSfd6dsPIws

https://youtube.com/watch?v=5X3bueMYbQw

https://youtube.com/watch?v=_ahYsMrIlkQ

Lada 2106 третья машина(проблемная › Logbook › схема подключения проводов от трамблера

подключал по принципу нумерования на крышке трамблера и отсчета цилиндров от переда к заду движка по порядку, пробовал подключать от нумерования на крышке трамблера по схеме 1-3-4-2 — итог машина не заводится…крышка трамблера стоит на 180 градусов иначе нежели на других жигулях! выставлял по принципу смотри запоминай втыкай

получилось что машина заводится только в таком расположении проводов от трамблера от трамблера 4 идет к 1 свече, от 3 на трамблере идет к 2 свече, от 2 на трамблере идет к 3 свече и соответственно от 1 на трамблере идет к 4 свече…завелась!

троит, дымит и пердит) но едет…через 5 минут заведенного состояния всё нормализуется, в двух из четырех стоят ввертыши. свечи «закопчены», масло черное стало после 2 дней поездок(черное хорошо работает значит, но значит мотор весь внутри изговнякан — надо промыть и залить новое)

Как работает автомобильный конденсатор

Сегодня в современных автомобилях широко используются конденсаторы. Они применяются как буфер между аккумулятором и усилителем, а также между другими электронными устройствами.

Действие конденсатора в какой-то степени напоминает работу аккумуляторной батареи. Он накапливает электроэнергию в виде электростатического заряда.

Самая простая конструкция такого устройства состоит из двух пластин, которые разделены специальным изолятором. Когда устройство присоединяется к питанию, то одна пластина приобретает положительный заряд, а другая — отрицательный. Таким образом, образуется электростатический заряд. В случае разрядки такого устройства происходит обратный процесс. Вся конструкция конденсатора находится в корпусе и имеет по два вывода от каждой пластины.

Конденсатор служит для сохранения и поддержания заряда электрического тока в системе

Функции конденсатора в электрической цепи автомобиля:

  • сохранение и поддержания заряда электрического тока в системе;
  • возможность длительного удержания потенциального заряда;
  • предотвращение провалов и стабилизация скачков напряжения.

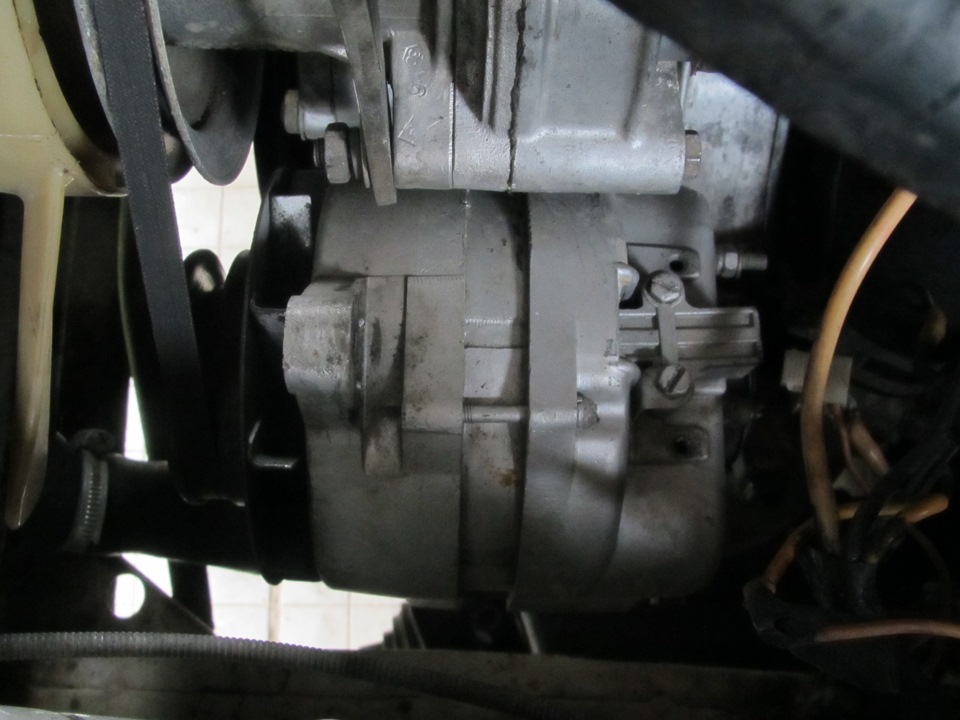

Moskvich 412 ИЭ «ЖЕМЧУЖНО-БЕЛЫЙ AVN» › Logbook › Замена генератора. неудачная попытка.

Дорогие друзья!Здесь на Драйве, автовладельцы в БЖ своих машин, как правило, рассказывают о позитивных моментах ремонта и эксплуатации автомобилей. Но ведь не все бывает гладко, как говорится : » Не ошибается тот – кто ничего не делает!»» Эта запись посвящена неудавшейся попытке замены генератора.Итак, этим летом появился нехарактерный шум при работающем двигателе, под подозрение попал генератор. Недавно, по случаю был приобретен новый, помочь в его замене, мне любезно согласился Е.Е.Карпунин. Передаю ему слово:«Давно назревала проблема шума одного или двух сразу подшипников генератора Г250Ж. Не секрет, что семейство генераторов Г250 — одна из лучших отечественных разработок конца 60-х, работоспособная и надёжная и в нашем тысячелетии!Достался, по случаю, генератор Г250 И1

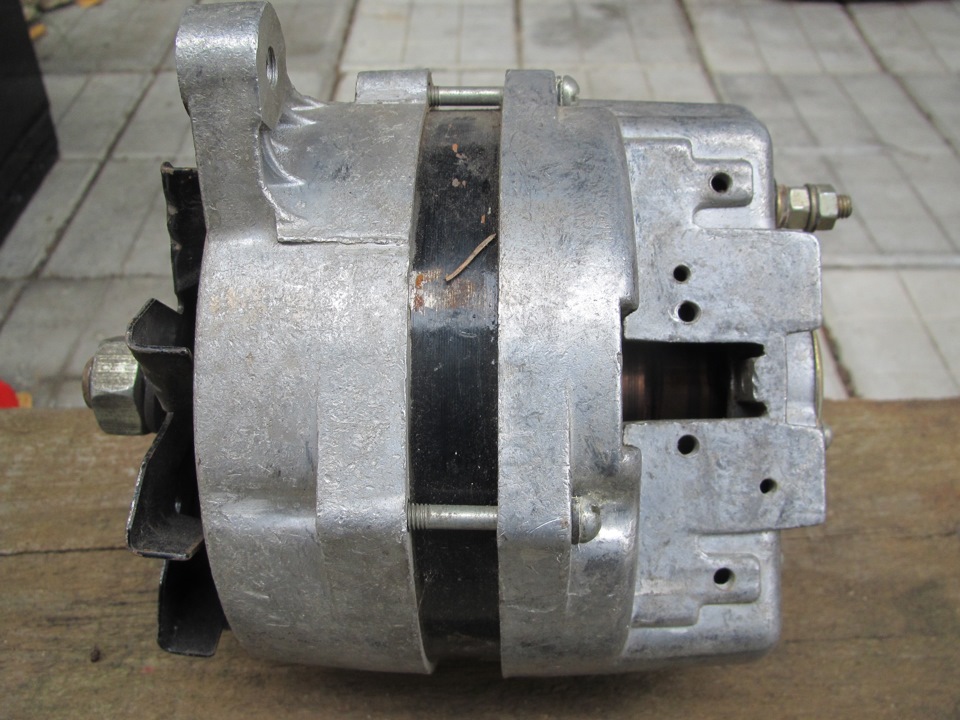

Г250 И1 конструктивно и по исполнению абсолютно сходный с Г250 Ж, абсолютно новый, со Знаком Качества СССР производства завода АТЭ-1

Решено — едем на дачу и мослаем там дающий слабину узел. Однако не всё так просто: семейство Г250 включало в себя электроустановки для различных отечественных автомобилей, и каждая буква в обозначении имеет роль. В частности, у генераторов с буквенными обозначениями «Ж» и «И» по-разному отформованы передние крышки в зоне верхнего уха для натяжной планки, что не даёт грамотно установить агрегат на двигатель. С этой же проблемой мы и столкнулись, и данный пост — предостережение всем москвичистам от возможных коллизий

. Заодно — при снятии штатного генератора стоит озадачиться и родным щёточным узлом., отводящий провод от которого крепится болтом, а не на разъёме.

Всем — отличного электробаланса, несгорающих амперметров и долгих безаварийных километров дорог! Е.Е.Карпунин.»

Источник

Особенности обслуживания электрооборудования

Проводка Москвич 412 была выполнена по однопроводной схеме:

  1. на «+» контакты исполнительных механизмов подавалось питание от АКБ и генератора,
  2. роль второго провода выполнял металлический кузов автомобиля, а все «-» выводы приборов и устройств имели надежный контакт с кузовом.

Справочно: применяемые для соединений контакты типа «лопаточка» нередко окислялись, что требовало их периодической зачистки для восстановления надежного электрического контакта.

Из особенностей обслуживания системы зажигания можно отметить некоторое несоответствие деталей.

В частности, для первых выпусков Москвич 412 предприятиями-смежниками:

  1. производился выпуск трамблеров модели Р-118,
  2. позже автомобили выпускались с трамблерами Р-147 (бесконтактная схема), имевшими иную посадочную глубину.

Новый и старый трамблеры отличаются габаритами

Совет: При замене пришедшего в негодность прерывателя зажигания нужно либо переделывать более позднюю модификацию, либо искать «родную» запчасть.

На модификациях автомобиля изменялось расположение задних фонарей, ряд автомобилей комплектовались прямоугольными блок-фарами производства ГДР, что сказалось и на проводке:

  1. На заводе МЗМА Москвич 412 имел дополнительный жгут проводов в подкапотном пространстве для подключения новых фар,
  2. Новые бампера заставили конструкторов видоизменить и форму подфарников – они стали более широкими
  3. На заводе в Ижевске Москвич 412 оснащался горизонтальными задними фонарями,
  4. Для автомобилей, предназначенных на экспорт, устанавливалась другая радиаторная решетка вместе с прямоугольными фарами.

Рекламный плакат Moskvitch Scaldia 1500 в комплектации Elite

Совет: При самостоятельной установке более современных осветительных приборов на Москвич 412 проводку следует заменить. У новых фар больше мощность, а старая проводка не будет ей соответствовать. Кроме того, разные разъемы не позволят без доработки их подключить.

Панель приборов также может вызвать некоторые сложности в обслуживании, поскольку с годами изнашивается механизм счетчика пробега. Новые запчасти для ремонта не выпускаются, проще заменить панель целиком.

Цена советского автомобиля делала его весьма привлекательным и для европейского рынка, что также сказалось на оснащенности отдельных партий машин. В частности:

  1. Москвич 412 поставлялся в Болгарию в виде машинокомплектов, где доводился до продажного состояния и предлагался покупателям под обозначением Rila. Автомобиль дополнительно оснащался новой панелью приборов и радиолой, что потребовало доработки внутри салонной проводки,
  2. Отверточная сборка «412» осуществлялась и в Бельгии. Готовые автомобили продавались под именем Moskvitch Scaldia 1500, а из особенностей можно отметить установку дизельных двигателей западного производства и различной комплектации электрооборудования.

Бельгийская модификация Москвича с дизельным двигателем Peugeot-Indenor

Совет: существовавший дефицит вынуждал автолюбителей, работавших в соцстранах, приобретать и ввозить на территорию СССР автомобили с западной комплектацией. И при обслуживании своими руками возникали вопросы относительно принадлежности проводки, не обозначенной в заводской схеме.

https://youtube.com/watch?v=h4Dwhop9sxA

Выводы: как видите, одна и та же модель автомобиля Москвич 412 могла иметь различия, что сказывается на ее работе и обслуживании. При эксплуатации авто следует учитывать не только конструктивные особенности, но и модификации.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

профилактики Меры

Если вы никогда не сталкивались с ремонтом эту, то проводки задачу лучше доверить профессиональному для.

Но электрику того, чтобы схема электрооборудования работала всегда нормально, необходимо соблюдать простые меры профилактические:

  1. Используйте исключительно те предохранители, которые номиналу по подходят. К примеру, если разъем предназначен использования для 10-амперных предохранителей, то устройства большего меньшего или номинала ставить не следует.
  2. Никогда не самодельные используйте предохранители (проволока, скрепка, монетки и т.д.), это поскольку приведет к замыканию, а в некоторых случаях и авто возгоранию.
  3. При монтаже приборов или оборудования дополнительного проводка укладывается так, чтобы соприкасалась не она с движущимися элементами.
  4. Категорически не рекомендуем разветвитель использовать для гнезда прикуривателя, поскольку гнездо само рассчитано на определенную мощность. В том если, случае вы установите разветвитель и подключите к нему приборы дополнительные, это может привести к увеличению разы в нагрузки. В конечном итоге это может только не спровоцировать замыкание, но и возгорание.

  6 необходимости признаков замены ремня ГРМ; Автотехцентр «Видео»

Распространенные неисправности

Неисправности, для характерные электропроводки авто:

  1. Перетирание или провода обрыв. Как правило, такая проблема тех в встречается случаях, когда проводка уложена образом таким, что взаимодействует с движущимися частями Для. кузова предотвращения неисправности подобного рода должна проводка укладываться таким образом, чтобы на воздействовали не нее внешние факторы.
  2. Отказ работы зависимости. В оборудования от прибора, диагностика может выполнять по-примеру. К разному, если отказывается работать оптика, в очередь первую следует проверить работоспособность предохранителей, монтажном в расположенных блоке. Возможно, предохранитель, отвечающий за фонарей функционирование, просто перегорел и его нужно Далее. поменять, производится проверка состояния самих они — лампочек могли перегореть или у них контакт плохой со штекером. Если плохой контакт, то необходимо разъем зачистить, после чего опять работоспособность проверить фонарей.
  3. Выход из строя предохранителя. эти Поскольку элементы предназначены для защиты скачков от электроцепей напряжения, чаще всего из строя именно выходят они.
  4. Окисление контактов, которое может также вызвать неработоспособность оборудования или Как. датчиков сказано выше, проблема окисления путем решается зачистки (автор видео — канал Читайте).

SuperLeshii86 также:  Проезд перекрестков с круговым порядок и движением по ПДД

https://youtube.com/watch?v=WJw3GVOaiqg

Основная информация о бесконтактной системе зажигания

Бесконтактная система зажигания считается продолжением конструкции транзисторно-контактной системы. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а также увеличения качества сгорания воздушно-топливной смеси.

Конструкция бесконтактной системы автомобиля Москвич аналогична проводной системе, только исключается датчик сигналов и транзисторного коммутатора и включает в себя целый перечень различных элементов, к которым относятся:

  • Катушка;
  • Коммутатор;
  • Бесконтактный трамблер;
  • Проводки с высоким напряжением.


Бесконтактная система зажигания на Москвич К основным преимуществам установления БСЗ на Москвич являются такие:

  1. Улучшение запуска двигателя, особенно это заметно в холодное время года;
  2. Экономия функционирования двигателя.
  3. Улучшение стабильности функционирования двигателя;
  4. Увеличение высокого напряжения и энергии искрового разряда.

В чем заключается принцип функционирования?

Специальный датчик и распределитель, при вращении коленчатого валика двигателя, образовывает сигналы напряжения, а после этого показывает их на транзисторном коммутаторе. Транзисторный коммутатор образовывает сигналы в цепи начальной обмотки на катушке зажигания. Во время прерывания тока вторичной обмотки катушки образовывается ток с высоким напряжением, а передается он в главный контакт распределителя. Зависимо от очереди функционирования цилиндров двигателя транспортного средства ток с высоким напряжением передается к свечам через проводки высокого давления.

При перемене нагрузок на двигателе, функция регуляции угла опережения зажигания переходит на вакуумный регулятор опережения зажигания.

Самостоятельное установление бесконтактной системы зажигания

Установление БСЗ на Москвич будем выполнять пошагово, следуя такому алгоритму:

  1. Выставите на десять градусов опережение первым поршнем верхней мертвой точки;
  2. Достаньте старый трамблер;
  3. Извлеките из двигателя привод трамблера;
  4. Вставьте в двигатель новый трамблер, но перед этим необходимо снять крышку с трамблера и повернуть бегунок, таким образом, чтоб он показывал ровно на отверстие проводка свечки (рядом с ним написана цифра — 1);
  5. Достаньте трамблер и хвостовик в таком расположении помещаем на место;
  6. Вставьте трамблер в привод и закрепите его;
  7. Установите коммутатор на ровную поверхность, таким образом, чтоб он имел хороший теплоотвод;
  8. Снимите старую катушку;
  9. Подключите проводки по схеме, которая прилагается к комплекту БСЗ;
  10. Оденьте проводки высокого напряжения в такой последовательности 1-3-4-2;
  11. Бесконтактная система зажигания установлена, теперь остается провести регулирование.
Регулирование бесконтактной системы

https://youtube.com/watch?v=omJCbJ50I2M

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины

В инструкции по использованию именно вашей модели вы найдете точное значение регулирования. Процесс регулирования осуществляется в несколько этапов:

Прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования. Процесс регулирования осуществляется в несколько этапов:

  1. После установления БСЗ на Москвич необходимо проверить правильность подключения проводков высокого напряжения по схеме, которая прилагается к комплекту.
  2. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
  3. Выставите угол опережения.
  4. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Замечания, на которые следует обратить внимание:

  • Нельзя проверять наличие искры способом подведения проводка к корпусу автомобиля;
  • Коммутатор часто выходит из строя из-за снятия клемм с аккумуляторной батареи во время функционирования двигателя;
  • Тщательно выбирайте БСЗ, потому как на сегодняшний момент довольно часто встречаются подделки.
