Подключение ламп дрл на 125, 250, 400 ватт и их технические характеристики

Достоинства и недостатки лампы

Основные плюсы ламп:

• их можно прямо подключать в сеть с напряжением, равным рабочему напряжению источника света;
• они легки в производстве, недорогие, практичные;
• работают независимо от погодных условий;
• не долго загораются;
• световой луч к концу срока службы не сильно тускнеет;
• в лампах ДРЛ понижение силы светового потока обеспечивается простым понижением напряжения.

Но в этих источника света также есть ряд минусов:

• пониженная экономичность (КПД 6%);
• низкая цветопередача (7-20 лм/Вт);
• при хорошем напряжении слишком много желтого цвета, при пониженном — холодное светлое сияние;
• неравномерное распределение светового луча для большинства ДРЛ, что требует использование осветительной фурнитуры (торшеры);
• не долгий срок эксплуатации (от 1000 до 3000 ч.).

Типы устройств

В промышленности выпускаются ртутные лампы серии ДРЛ в нескольких модификациях, различающиеся по техническим характеристикам и условиям эксплуатации:

1. ДРЛ – стандартная модификация, имеющая ряд недостатков, из которых наиболее негативными являются следующие: высокая степень нагрева во время использования, чувствительность к скачкам напряжения в электрической сети, продолжительный период времени для выхода на оптимальный режим работы.
2. ДРВ (ДРВЭД) – дуговая ртутная вольфрамовая и эритемная вольфрамовая лампа. Их отличительными чертами являются: запуск в работу без использования дросселя и повышенные показатели по световому излучению.
3. ДРЛФ – усовершенствованная модель стандартной лампы высокого давления, в которой внутренняя поверхность колбы покрыта отражающим материалом, что улучшает технические характеристики по сравнению с исходной модификацией.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

1. Лампы люминесцентные и ультрафиолетового освещения.

Ультрафиолетовая лампа Разного вида дуговые ртутные осветительные приборы: ДРТ, ДРЛ, ДРИЗ, ДРШ, ДРИ.

Дуговые ртутные лампы Дуговые натриевые лампы: ДНаМТ, ДНаС, ДНаТ.Дуговая натриевая лампа Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

• в их устройстве применяются разные материалы;
• отличаются наличием химических элементов;
• внутри колб давление по собственным параметрам каждого осветительного устройства;
• они различны по мощности и яркости светового потока.

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

Дроссель

К параметрам катушки индуктивности относятся:

• квадрат используемой медной проволоки;
• количество витков;
• какой сердечник и величина поперечного сечения магнитопровода;
• какое электромагнитное насыщение.

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Достоинства и недостатки

Как и любой источник света, ДРЛ имеют свои положительные стороны. Но негативных сторон, к сожалению, больше.

Плюсы

• Большая светоотдача.
• Большая мощность (основной плюс).
• Малые габариты корпуса.
• Малая цена (в сравнении со светодиодной продукцией).
• Небольшое энергопотребление.
• Срок эксплуатации – до 12 тысяч часов. Этот параметр определяется качеством изготовления. Не все компании-изготовители тщательно контролируют процесс. Особенно это касается новых китайских фирм.

Минусы

• Наличие ртути.
• Долгое время выхода на режим.
• Прогретую лампу не запустить до остывания. Это примерно пятнадцать минут.
• Чувствительность к броскам напряжения (отклонение напряжения на 15 процентов вызывает изменение яркости до 30 процентов).
• Чувствительность к температуре окружающей среды. Чем холоднее, тем больше время выхода на штатный режим работы.
• Пульсация света и низкая цветопередача (Ra не более 50, комфортно от 80).
• Очень сильный нагрев.
• Необходимость специальных термостойких проводов и патронов.
• Необходимость ПРА.
• Осветитель ДРЛ издает жужжащий звук.
• При работе формируется озон. По санитарным нормам должна присутствовать вентиляция.
• Все дуговые лампы несовместимы с димерами – устройствами плавной регулировки освещенности.
• В процессе эксплуатация люминофорный слой деградирует, световой поток ослабевает, спектр свечения отклоняется от эталонного. К концу срока эксплуатации теряют до пятидесяти процентов светового потока.
• При работе возможно мерцание.
• На постоянном токе работа невозможна.

Если Вы еще планируете использовать ДРЛ для освещения, то желательно воздержаться от приобретения дешевых ламп неизвестного происхождения.

В странах Европы лидирующие позиции по качеству изготовления осветительных приборов по-прежнему удерживают Osram и Philips.

Лампы ДРЛ.

Лампа ДРЛ является электрическим газоразрядным светотехническим устройством для искусственного освещения. Аббревиатура расшифровывается – Дуговые Ртутные Лампы. Термин «ртутная лампа» или «РЛ» — общепризнанный. Он используется в технической документации.

• Д – дуга.
• Р – ртуть.
• Л – люминофор (источник света).

Физическим принципом работы является электрический разряд в ртутных парах.

При маркировке присутствует еще и цифра, обозначающая мощность. К примеру, ДРЛ-250 – 250 Ватт, Дуговая Ртутная Лампа.

В СССР, в России существуют регламентирующие документы на изготовление ртутных осветителей ГОСТ 27682-88 и 53074-2008.

Достоинства и недостатки

Популярность ламп ДРЛ обусловлена их достоинствами, главными из которых являются:

1. Продолжительные сроки эксплуатации.
2. Компактные размеры.
3. Высокие показатели по световому потоку.

Кроме этого, модели серии ДРВ могут быть использованы вместо ламп накаливания, позволяя снизить нагрузку на питающую электрическую сеть. А наличие вольфрамовой нити способствует стабилизации напряжения питания источника света.

Основными недостатками ламп ДРЛ являются следующие показатели:

1. Восприимчивость к скачкам напряжения в питающей сети.
2. Повторное включение источника света можно осуществить только после его остывания.
3. Пульсация светового потока.

Модификации ДРВ, кроме вышеуказанных недостатков, обладают меньшими КПД и сроком эксплуатации, чем аналогичные модели серии ДРЛ.

В связи с тем, что в последние годы все большее количество потребителей электрической энергии борются за ее экономию, на смену газоразрядным лампам приходят их светодиодные аналоги.

Светотехнические приборы, использующие светодиоды в качестве источника света, применяются в качестве уличных светильников, а также для внутреннего освещения, декорирования помещений и при оформлении ландшафтного дизайна.

Предыдущая
СпециализированныеВиды ламп ДНаТ и их технические характеристики
Следующая
СпециализированныеВыбираем освещение для маникюра и УФ-лампу для сушки лака

Спасибо, помогло!Не помогло

Утилизация

Рассматриваемые световые приборы отнесены к первому классу опасности. Поэтому, сейчас растет количество мест, где эти они запрещены к применению. Возможно, что через несколько лет ртутные лампы будут сняты с производства повсеместно, так как политика государств направлена на снижение количества оборудования, содержащего ртуть. Выполняя государственный приказ, коммунальное хозяйство сокращает применение ДРЛ.

К сожалению, не все задумываются о вопросах вывода таких источников света из эксплуатации. Этим они вредят не только себя, но и окружающим.

В скором времени их продажа будет полностью прекращена. Приборы, содержащие ртуть, будут оставлены только в медицинском оборудования до того момента, пока не будет найдет безопасный аналог.

В настоящее время утилизация ртутных ламп является лицензируемой услугой. 3 сентября 2010 года было принято соответствующее постановление правительства РФ. Документ описывает требования к процессу утилизации, содержит информацию о порядке действий при заражении ртутью. Описан процесс демеркуризации – удаления ртути.

Сейчас все юридические лица РФ обязаны формировать паспорт отходов на люминесцентные лампы и вести строгий учет ртутьсодержащих отходов. Наличие ртути – это уже потенциальная опасность.

Под переработкой и утилизацией понимаются восстановление отслуживших свой срок металлов из приборов их содержащих. Ртути в том числе. Поврежденная колба обеспечит выход жидкого металл в окружающую среду.

В России действует закон ФЗ-187 (статья 139). Согласно нему, за неправильную утилизацию или размещение контейнера для опасных отходов в ненадлежащем месте взыскивается штраф. Несанкционированный вывоз за территорию хранения также наказуем.

Принцип работы и схемы подключения ДРЛ

Схема подключения двухэлектродной ДРЛ в статье не рассматривается, так как этот тип ламп морально устарел и более не производится.

На принципиальной схеме изображены:

C – конденсатор (не является обязательным элементом).

LL – дроссель (катушка индуктивности).

FU – плавкий предохранитель.

При подаче напряжения, происходит ионизация газа между парами основных и поджигающих электродов. Так как они расположены в непосредственной близости, то ионизация газа происходит легко между ними. После ионизации газа происходит пробой между основными электродами – образуется дуговой разряд. Свет от самого разряда имеет голубой, либо фиолетовый оттенок.

Сам люминофор дает красноватый оттенок, таким образом, происходит смешивание основных цветов и синтезируется холодный белый свет. Видимый оттенок может незначительно меняться в зависимости от приложенного напряжения.

Разряд в горелке набирает яркость в течение семи-восьми минут. Это связано с тем, что изначально ртуть находится в виде шарика в жидком состоянии. При росте температуры происходит постепенное испарение ртути и разряд улучшается. Как только жидкий металл полностью перейдет в состояние пара, яркость достигнет максимума. При этом повышается и давление. Максимальная яркость достигается за десять-пятнадцать минут. Температура окружающей среды влияет на время выхода источника света на штатный режим.

Дроссель необходим, он является простейшим ПРА – пускорегулирующим аппаратом. Также он ограничивает ток, проходящий через электроды. Если ДРЛ-лампу подключить напрямую в сеть, то ее выход из строя неминуем. Обычно это происходит мгновенно. Полярность подключения дросселя не играет никакой роли. Его главное предназначение – стабилизация работы осветителя.

Подбор дросселя для конкретной ДРЛ лампы рассмотрен в таблице

Номинальный ток дросселя (ПРА)

Подбор определенного дросселя по току

Подробно изучить конструкцию и принцип работы дросселя вы можете — тут

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

При нынешнем развитии электроники, дроссель – архаичный элемент. Сейчас в продаже можно найти блоки электронной стабилизации дуги. Эти устройства могут выдержать точные параметры питания, которые необходимы для запуска и поддержания горения вне зависимости от изменения напряжения в осветительной сети.

Если не удается приобрести электронный балласт, его можно изготовить самостоятельно. Здесь Ф – фаза, 0 – ноль.

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

• Какой срок службы необходим?
• Какая яркость будет достаточная для освещаемой площади?
• Патрон под какой цоколь будет использоваться?
• Какая потребуется мощность?

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Источник

Конструкция и принцип работы лампы типа ДРЛ

Устройство лампы ДРЛ достаточно примитивное. Основными конструктивными элементами указанной лампочки являются:

• стеклянный баллон;
• цоколь резьбового типа;
• ртутно-кварцевая горелка (трубка);
• электроды;
• угольный резистор.

Горелка ДРЛ-лампочки имеет трубчатую конструкцию и заполнена строго дозированным количеством инертных газов – аргон и немного ртути. Электроды облегчают процесс зажигания лампочки и делают ее свечение более стабильным. Цоколь, как и у любой другой лампочки, предназначен для подаче к ней электрической энергии, а также для фиксации лампы в патроне осветительного прибора. Стеклянный баллон, или колба, — это внешняя оболочка лампочки.

В процессе изготовления дуговой люминофорной лампы из ее колбы откачивается воздух, а внутренне ее пространство заполняется азотом. Как следует из названия рассматриваемого источника света, внутренняя поверхность колбы покрыта тонким слоем люминофора.

Первые источники искусственного освещения подобной конструкции имели в своем составе только пару электродов и требовали наличия дополнительного пускового устройства. В связи с указанным неудобством они постепенно оказались снятыми с производства уже в 1970-х годах. Для зажигания современной ДРЛ-лампы с четырьмя электродами требуется только дроссельное устройство.

Светильник ДРЛ

Алгоритм данного процесса выглядит следующим образом:

• подача напряжения на электроды, расположенные близко друг к другу;
• возникновение тлеющего разряда между указанными электродами;
• данный разряд преодолевает расстояние до остальных электродов, между ними образуется дуговой разряд;
• спустя некоторое время (обычно порядка 10-15 минут), лампочка начинает гореть в штатном режиме.

Важно! Промежуток времени, через который лампочка достигает своего нормального режима горения зависит от температуры окружающей среды: при пониженных температурах время ее разгорания увеличивается. Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы. Как результат мы имеем лампочку, выдающую яркий белый свет

Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети

Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети

Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы. Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети.

В процессе работы такие лампочки нагреваются до весьма высокой температуры. В связи с этим они предъявляют повышенные требования к качеству изготовления патрона и цоколя. Кроме того, газоразрядное устройство такого источника искусственного освещения должно как следует остыть перед последующим ее использованием.

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

• ДРЛ 125 — 12000часов;
• 250 — 12000часов;
• 400 — 15000часов;
• 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Принцип работы и схемы подключения ДРЛ

Схема подключения двухэлектродной ДРЛ в статье не рассматривается, так как этот тип ламп морально устарел и более не производится.

На принципиальной схеме изображены:

EL – ДРЛ.

C – конденсатор (не является обязательным элементом).

LL – дроссель (катушка индуктивности).

FU – плавкий предохранитель.

При подаче напряжения, происходит ионизация газа между парами основных и поджигающих электродов. Так как они расположены в непосредственной близости, то ионизация газа происходит легко между ними. После ионизации газа происходит пробой между основными электродами – образуется дуговой разряд. Свет от самого разряда имеет голубой, либо фиолетовый оттенок.

Сам люминофор дает красноватый оттенок, таким образом, происходит смешивание основных цветов и синтезируется холодный белый свет. Видимый оттенок может незначительно меняться в зависимости от приложенного напряжения.

Разряд в горелке набирает яркость в течение семи-восьми минут. Это связано с тем, что изначально ртуть находится в виде шарика в жидком состоянии. При росте температуры происходит постепенное испарение ртути и разряд улучшается. Как только жидкий металл полностью перейдет в состояние пара, яркость достигнет максимума. При этом повышается и давление. Максимальная яркость достигается за десять-пятнадцать минут. Температура окружающей среды влияет на время выхода источника света на штатный режим.

Дроссель необходим, он является простейшим ПРА – пускорегулирующим аппаратом. Также он ограничивает ток, проходящий через электроды. Если ДРЛ-лампу подключить напрямую в сеть, то ее выход из строя неминуем. Обычно это происходит мгновенно. Полярность подключения дросселя не играет никакой роли. Его главное предназначение – стабилизация работы осветителя.

Подбор дросселя для конкретной ДРЛ лампы рассмотрен в таблице

Подбор определенного дросселя по току

Подробно изучить конструкцию  и принцип работы дросселя вы можете — тут

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

При нынешнем развитии электроники, дроссель – архаичный элемент. Сейчас в продаже можно найти блоки электронной стабилизации дуги. Эти устройства могут выдержать точные параметры питания, которые необходимы для запуска и поддержания горения вне зависимости от изменения напряжения в осветительной сети.

Если не удается приобрести электронный балласт, его можно изготовить самостоятельно. Здесь Ф – фаза, 0 – ноль.

Утилизация

Рассматриваемые световые приборы отнесены к первому классу опасности. Поэтому, сейчас растет количество мест, где эти они запрещены к применению. Возможно, что через несколько лет ртутные лампы будут сняты с производства повсеместно, так как политика государств направлена на снижение количества оборудования, содержащего ртуть. Выполняя государственный приказ, коммунальное хозяйство сокращает применение ДРЛ.

К сожалению, не все задумываются о вопросах вывода таких источников света из эксплуатации. Этим они вредят не только себя, но и окружающим.

В скором времени их продажа будет полностью прекращена. Приборы, содержащие ртуть, будут оставлены только в медицинском оборудования до того момента, пока не будет найдет безопасный аналог.

В настоящее время утилизация ртутных ламп является лицензируемой услугой. 3 сентября 2010 года было принято соответствующее постановление правительства РФ. Документ описывает требования к процессу утилизации, содержит информацию о порядке действий при заражении ртутью. Описан процесс демеркуризации – удаления ртути.

Сейчас все юридические лица РФ обязаны формировать паспорт отходов на люминесцентные лампы и вести строгий учет ртутьсодержащих отходов. Наличие ртути – это уже потенциальная опасность.

Под переработкой и утилизацией понимаются восстановление отслуживших свой срок металлов из приборов их содержащих. Ртути в том числе. Поврежденная колба обеспечит выход жидкого металл в окружающую среду.

В России действует закон ФЗ-187 (статья 139). Согласно нему, за неправильную утилизацию или размещение контейнера для опасных отходов в ненадлежащем месте взыскивается штраф. Несанкционированный вывоз за территорию хранения также наказуем.

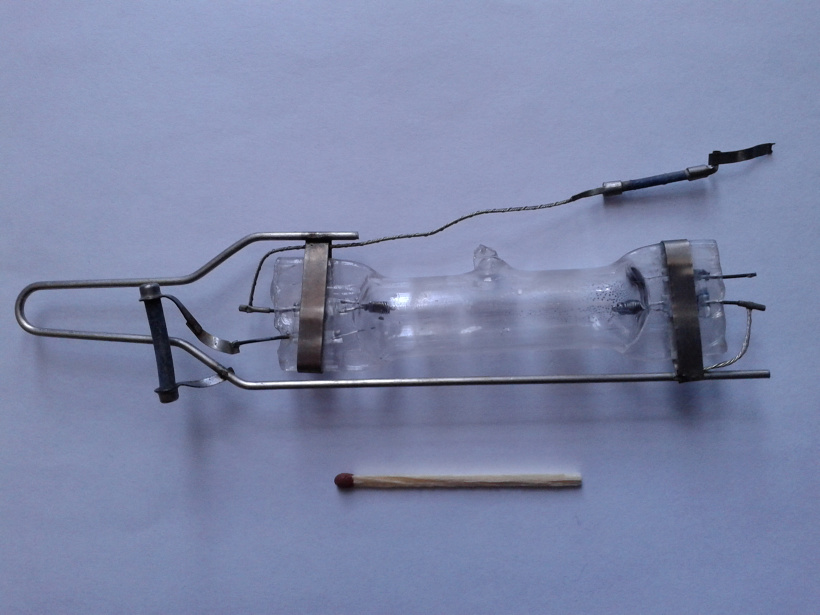

Устройство дуговой ртутной лампы

Первые горелки, которые применялись в этом типе световых источников имели 2 электрода, это требовало наличия дополнительного устройства, которое генерирует мощные импульсы для зажигания дуги. Напряжения горения ламп ниже, чем напряжение запуска. Первым устройством было ПУРЛ-220 – Пусковое Устройство Ртутных Ламп. 220 – это рабочее напряжение в вольтах. ПУРЛ-220 было недолговечным, так как базировалось на газовом разряднике. В семидесятые годы двухэлектродные лампы были сняты с производства. На смену пришли горелки с четырьмя электродами. Им не требовалось внешнего устройства для запуска. Запуск происходит намного проще.

1 – основной электрод.

2 — поджигающий электрод.

3 – выводы электродов из горелки.

5 – резистор (сопротивление).

В основе работы лежит два процесса:

• Электрическая дуга между электродами.
• Процесс люминесценции.

Внешний корпус изготавливают из специального жаропрочного стекла. Из колбы – внешнего корпуса откачан воздух. Вместо него закачан азот, либо инертный газ. Его предназначение – предотвращение теплообмена между горелкой и колбой. Тем не менее температура баллона может достигать 120 градусов. Цоколь предназначен для фиксации в патроне подключения. Внутренняя часть колбы покрыта изнутри люминофорным слоем. Люминофор – вещество, которое способно светиться в видимом нами спектре при облучении ультрафиолетом, либо при бомбардировке электронами. В случае с ДРЛ лампами – ультрафиолетовым излучением. Светящимся телом является электрическая дуга между электродами. Из-за наличия люминофорного покрытия колба непрозрачная.

В момент, когда лампа не подключена и холодная, ртуть может быть либо в виде шарика, может быть в виде тонкого слоя на стенках горелки.

Горелка представляет собой трубку из кварцевого стекла (либо специальной тугоплавкой прозрачной керамики), так как оно термостойкое и пропускает ультрафиолетовое излучение. Внутри находится строго дозированные порции инертного газа. Ультрафиолет вызывает свечение люминофорного слоя. Это самая главная часть — излучатель.

Резисторы необходимы для ограничения пусковых токов.

Принцип работы

После включения источника света в электрическую сеть осуществляется подача напряжения на токоведущие части лампы, размещенные в цоколе. По электрической цепи напряжение поступает на электроды, смонтированные в горелке, вследствие чего между ними появляется тлеющий разряд. Это обусловлено образованием дополнительных свободных электронов и ионов на их поверхности.

По мере накопления электронов и ионов происходит нагрев внутреннего пространства газоразрядной трубки, и ртуть начинает испаряться. Тем самым обеспечивается режим разряда между электродами, переходящего из состояния тлеющего в дуговой.

По мере увеличения количества паров ртути усиливается яркость дугового разряда.

При нормальных условиях эксплуатации время выхода источника света на заявленные технические показатели составляет 4,0–5,0 минут.

Чем выше температура окружающего воздуха, тем меньше времени потребуется лампам данного типа на выход в режим максимального светового излучения.

Конструкция лампы ДЛР 125

В устройство лампы ДРЛ 125 входят такие детали:

• застекленный балон;
• классический цоколь;
• горелка с инертным газом и парами ртути;
• основные катоды;
• дополнительные электроды;
• дополнительный угольный резистор.

Стеклянная колба

Стеклянная колба — это внешняя сторона устройства. Внутри находится горелка с подсоединенными электрическими проводниками, которые идут от контактного цоколя. Чтобы поместить в колбу инертный газ, из нее убирают весь воздух, образуя вакуум. Колба очень хрупкая, поэтому необходимо обращаться с ней предельно аккуратно.

Цоколь

Цоколь предназначен для принятия электрической энергии от сети в соприкосновении контакта токоведущих сторон устройства с контактами патрона лампочки. В итоге энергия будет передаваться на горелку. Основной цоколь, который применяется для ламп, это номер E27. От номера цоколя будет зависеть размер самого изделия.

Горелка

Горелка состоит из кварца. Очень похожа на сосуд с двумя электродами с обеих сторон (два — главные, два — дополнительные). Горелка наполняется аргоном и парами ртути.

Принцип действия

Горелка (РТ) лампы изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.

Схема 3. Ввод трансформатора.

Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, чему способствует малое расстояние между ними, которое существенно меньше расстояния между основными электродами, следовательно, ниже и напряжение пробоя этого промежутка. Возникновение в полости РТ достаточно большого числа носителей заряда (свободных электронов и положительных ионов) способствует пробою промежутка между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно переходит в дуговой.

Стабилизация электрических и световых параметров лампы наступает через 10 — 15 минут после включения. В течение этого времени ток лампы существенно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды: чем холоднее, тем дольше будет разгораться лампа.

Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.

Схема включения лампы ДРЛ.

Изменение напряжения питающей сети в большую или меньшую сторону вызывает соответствующее изменение светового потока. Отклонение питающего напряжения на 10 — 15 % допустимо и сопровождается изменением светового потока лампы на 25 — 30 %. При уменьшении напряжения питания менее 80 % номинального, лампа может не зажечься, а горящая — погаснуть.

При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления, поскольку даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.

Общие сведения: Лампы ДРЛ имеют высокую светоотдачу. Они устойчивы к атмосферным воздействиям, зажигание их не зависит от температуры окружающей среды.

• лампы типа ДРЛ выпускаются мощностью 80, 125, 250, 400, 700, 1000 Вт;
• средний срок службы 10000 часов.

Важным недостатком ламп ДРЛ является интенсивное образование озона в процессе их горения. Если для бактерицидных установок это явление обычно оказывается полезным, то в других случаях концентрация озона вблизи светового прибора может существенно превышать допустимую по санитарным нормам. Поэтому помещения, в которых используются лампы ДРЛ, должны иметь соответствующую вентиляцию, обеспечивающую удаление избытка озона.

http://fazaa.ru/www.youtube.com/watch?v=qBOAN6ABnTc

О0Др-основная обмотка дросселя, Д0Др-дополнительная обмотка дросселя, С3-помехоподавляющий конденсатор, СВ-селеновый выпрямитель, R-зарядный резистор, Л-двухэлектродная лампа ДРЛ, Р-разрядник.

Включение: Включение ламп в сеть осуществляется с помощью ПРА (пуско-регулирующей аппаратуры). В обычных условиях последовательно с лампой включается дроссель (схема 2), при очень низких температурах (ниже -25°C) в схему вводится автотрансформатор (схема 3).

При включении ламп ДРЛ наблюдается большой пусковой ток (до 2,5·Iном). Процесс разгорания лампы длится до 7 минут и более, повторное включение лампы возможно лишь после ее остывания (10-15 минут).

• технические данные лампы ДРЛ 250Мощность, W  – 250;
• ток лампы, A – 4,5;
• тип цоколя – E40;
• световой поток, Lm – 13000;
• светоотдача, Lm/W – 52;
• цветовая температура, К – 3800;
• срок горения, ч – 10000;
• индекс цветопередачи, Ra – 42.

http://fazaa.ru/www.youtube.com/watch?v=jdfRUyW33t4

Похожие записи:

Как включить блок питания без компьютера Cxem net Красный-чёрный Как починить микроволновку за пять минут и поразить женщину в самый ум Калькулятор подбора солнечной электростанции Как и чем штробить стены под проводку
