Как сделать детектор скрытой проводки своими руками?

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы. Они легко повреждаются статическим электричеством

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Характеристики детекторов

Все модели отличаются друг от друга по нескольким факторам:

Глубина сканирования. В условиях квартиры, это приблизительное расстояние до кабеля, заложенного плиткой или досками. Детекторы не способны находить провода на глубине более 3 см. Большинство приборов не могут обнаружить провода на глубине даже 2 см.
Информативность. Многие модификации, имеющие дисплей, способны показать не только обнаруженный материал, но и то, на какой глубине он находится. Точность определения у профессиональных моделей имеет погрешность до 5 мм, а у обыкновенных бытовых — 1 см.
Обнаруживаемые материалы. Это то, что детектор может обнаружить в стене

К выбору аппарата по данной характеристике стоит относиться с осторожностью. Не всегда гаджет действительно способен обнаружить материалы, указанные в характеристиках

Если в списке указан пластик и дерево, а цена слишком низкая, то вряд ли он будет определять их с высокой точностью. Кроме того, данный детектор не способен достоверно определять различные виды чёрных и цветных металлов, и искать проводку под влажной штукатуркой.

Стоит помнить! Недостатками большинства моделей является плохая чувствительность на слабые источники электрического напряжения и небольшая глубина обнаружения невидимых элементов.

Детектор скрытой проводки имеет целый ряд преимуществ, в зависимости от комплектации и количества режимов. Например, прибор для обнаружения скрытой проводки в стене:

• Определяет присутствие скрытых проводников.
• Выявляет наличие фазовых проводов.
• Способен обнаружить место, где прерывается цепь.
• Определяет правильность подключения фазы счётчиков тока.
• Находит деревянные элементы.
• Обнаруживает незаземлённые потребители.
• Проверяет исправность предохранителей.
• Находит металлические элементы.
• Определяет температуру поверхности.
• Способен высчитать точность обнаружения в процентах.

На заметку! Точность работы прибора зависит также от наличия обоев на стене, поскольку обойный клей может обладать сильной электропроводностью.

Искатель скрытой проводки своими руками

Для сборки простого устройства потребуются пьезоэлемент, микросхема и провод, исполняющий роль антенны.

Микросхема

Вполне подойдет высокочувствительная схема К561ЛА7, считывающая ток и электромагнитное излучение. От воздействия высокой электростатики защищает резисторный компонент.

Антенна

Подойдет одножильный провод из меди длиной 60-150 мм.

Важно! Для достижения баланса между чувствительностью и стабильностью работы предпочтительна средняя длина – 80-90 мм. Большая длина несет риск непроизвольного возбуждения схемы

Пьезоэлемент

Этот компонент обеспечивает возможность услышать сигнал обнаружения излучения. Его можно взять из электронных часов либо воспользоваться миллиамперметром. Если использовать оба устройства одновременно, сигнал будет менее громким. Нужно также заготовить батарейку, рассчитанную на 9 В.

Сборка конструкции

Последовательность этапов имеет такой вид:

• Микросхему кладут на картонную подложку ножками вниз. На месте каждой ножки делают дырочку швейной иглой и затем продевают эти элементы в отверстия.
• Собирают начинку для прибора паяльником в 25 Вт в соответствии со схемой.
• Устанавливают ее в заранее заготовленный корпус с отверстием.

Прибор на основе К561ТЛ1

В отличие от предыдущего варианта, искателя проводки на основе К561ТЛ1, кроме звуковой сигнализации, имеет световую индикацию.

Суть работы заключается в следующем. Когда антенна подносится к токоведущему проводу, происходит наведение в ней электродвижущей силы частотой 50 Гц. Этот сигнал поступает на операционный усилитель, после этого на светодиод и вход микросхемы К561ТЛ1 с пьезокерамическим излучателем на выходе. Это приводит к запуску генератора звуковой частоты и мерцанию светодиода.

Антенна изготавливается из одностороннего фольгированного стеклотекстолита размером 55×12 мм. Первоначальная чувствительность устанавливается переменным резистором R2. При правильном монтаже устройство, разработка С. Стахова (г. Казань), в наладке не нуждается.

Другие схемы самодельных искателей скрытой проводки

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

• транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
• светодиод HL–АЛ307Б или любой аналог;
• параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
• емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

• Т – КП103;
• HL – АЛ107БЛ (можно заменить аналогом);
• R1-2,0 кОм;
• R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
• R3- 1,0 МОм;
• С1 -5,0 мкФ;
• С2 – 20,0 мкФ
• SP – динамик с сопротивлением от 30 до 60 Ом;
• L – содержит от 20 до 50 витков провода диаметром  0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Список радиокомпонентов:

• катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
• Т1 – KT315 (буквенный индекс не имеет значения);
• D1, D2 – КР140УД1208;
• D3 –К561ЛЕ5;
• HL1, HL2 – КИПМОБ1Б-1К;
• VD1 – КД522;
• емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
• сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц. Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Обнаружитель с полевым транзистором: порядок работы

Прибор функционирует по следующему принципу. Электрическое поле, воздействующее на n-p переход, приводит к изменению толщины последнего, в результате чего меняется и его проводимость. Так как изменение электрического поля совпадает с сетевой частотой (50 Гц), при приближении к проводке из динамика будет доноситься нарастающий гул. Чтобы не спутать выводы полевого транзистора, необходимо проверить их маркировку.

Собрать по этой схеме искатель скрытой в стене проводки не сложнее, чем простейшую электроцепь, которую составляют школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Чтобы процесс определения существующей в стене проводки отображался визуально, подключите стрелочный прибор параллельно электрической цепочки исток-сток. В составе индикатора должен иметься балластный резистор. Номинал элемента сопротивления может колебаться от 1 до 10 кОм.

По мере закрывания транзистора, происходящего при приближении его к электропроводке, будет заметен рост показаний индикатора. Это будет свидетельствовать о том, что в кабелях, находящихся внутри стены, присутствует напряжение, а значит, и электрическое поле.

Простейшая схема

Это наиболее простая схема, поэтому расскажем о ней первой, и наиболее подробно объясняя все мелочи (пусть не смеются понимающие люди).  При желании ее собрать может каждый.

Для реализации нам понадобится:

1. полевой транзистор типа КП 103 или КП 303 (обозначен VT);
2.  источник питания 1,5- 5 В (одна или несколько батареек);
3. телефон электромагнитный (обозначен SP);
4. провода;
5. любой выключатель или тумблер;
6. омметр (обозначен Ω) или авометр (тестер), хотя можно обойтись и без него.

Из инструментов нужны только паяльник и кусачки. Для пайки естественно должны быть припой, флюс или канифоль. Теперь подробнее о непонятных деталях.

Полевой транзистор

Самая важная деталь, на схеме он обозначается вот так:

Структура и обозначение полевого транзистора

Смотрим на правую часть рисунка, левая нам не важна, здесь обозначены буквами его выводы:

«З» — затвор (направление стрелки обозначает тип p или n это тоже сейчас не берем во внимание;
«И» — исток;
«С» — сток.

Если на затвор транзистора не подано напряжение то между истоком и стоком сопротивление большое, ток почти не течет. Подав напряжение, мы открываем затвор и уменьшаем сопротивление (как открываем кран на трубе), ток начинает течь. Причем полевые транзисторы очень чувствительны, схема детектора скрытой электропроводки основывается на этой особенности.

Так выглядит эта деталь на фото.

Транзистор КП103 в металлическом корпусе

Транзистор КП 303 имеет такой же вид, но отличается маркировкой

После цифр еще идет буквенное обозначение, не берем его во внимание. Возможен второй вариант исполнения в пластмассовом корпусе в виде призмы и тремя плоскими выводами снизу. Как располагаются выводы на корпусе должно быть понятно из рисунка ниже

На нем транзистор в металлическом корпусе изображен выводами вниз, ориентироваться нужно по ключу

Как располагаются выводы на корпусе должно быть понятно из рисунка ниже. На нем транзистор в металлическом корпусе изображен выводами вниз, ориентироваться нужно по ключу.

Так располагаются выводы на корпусе

Телефон электромагнитный

Это не телефонный аппарат, а только его деталь (аппарат и получил отсюда название), выглядит она вот так:

Телефон электромагнитный

Бывают с корпусом, изготовленным полностью из пластмассы. Подойдет от старых дисковых телефонов. Располагается он в трубке в той части, которая прилегает к уху (из него мы слышим собеседника). Для того чтобы телефон извлечь нужно отвернуть декоративную крышку и отсоединить провода на клеммах.

Телефонная трубка

Маркировка нам не важна кроме сопротивления, оно должно быть в пределах 1600 — 2200 Ом (может обозначаться Ω).

Телефон работает по следующему принципу — внутри находится электромагнит, который при протекании через него тока притягивает металлическую мембрану. Колебания мембраны создают слышимый нами звук.

Омметр

Это измерительный прибор для определения сопротивления.

Выглядит он вот так:

Омметр

Если сложно найти то обойдемся без него, схема будет работать и так. При необходимости можно сделать выводы для подключения, и использовать во время поиска «тестер» (авометр или мультиметр — это одно и то же) в режиме измерения сопротивления. Этот прибор есть почти у каждого.

Авометр или «тестер»

Собираем схему

Для сборки достаточно паяльника

Все детали собираем навесом с помощью проводов согласно схеме. На затвор транзистора припаиваем кусок одножильного провода диной 5-10 сантиметров. Он будет являться антенной.

После сборки можно упаковать все в любой подходящий корпус, например пластмассовую мыльницу.

Мыльница может послужить корпусом

Ищем проводку

Включенный прибор подносим к стене и начинаем проводить антенной вдоль нее. В месте, где находится провод под напряжением из телефона разрастаться гудение (как у работающего трансформатора). Чем ближе к проводу, тем звук будет сильнее.

Более точно можно найти проводку по показаниям омметра, при приближении он показывает наименьшее сопротивление. Для работы с омметром отключаем питание прибора.

Как работает прибор

Все дело (как мы уже и говорили) в высокой чувствительности полевого транзистора. Наведенное на его затвор с антенной электромагнитное поле открывает транзистор. Ток подается на телефон, и он начинает издавать звуковые сигналы с частотой 50 Герц (частота переменного тока в сети).

Омметр замеряет сопротивление между истоком и стоком. Оно становится меньше при  повышении сигнала на затворе.

Теперь рассмотрим более сложные приборы, уже не сильно углубляясь в детали.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

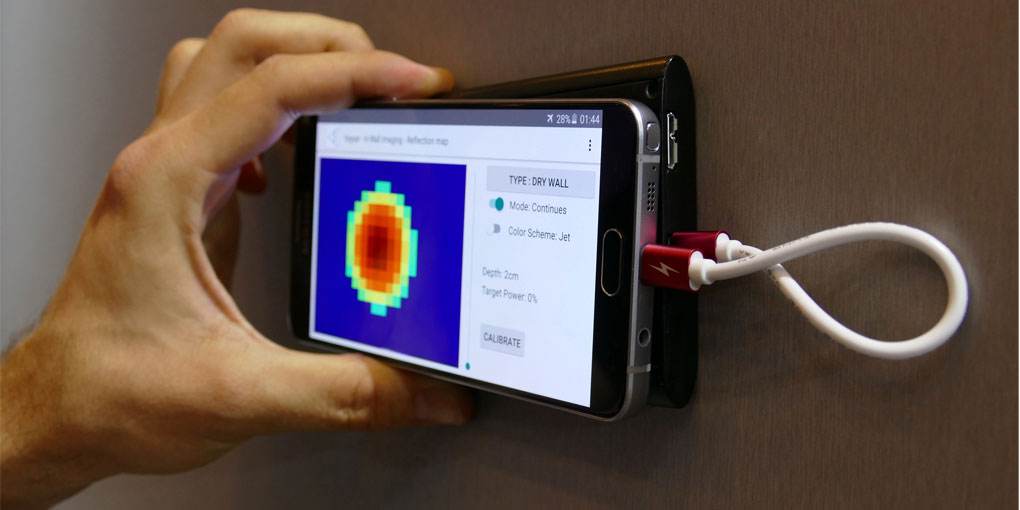

Поиск проводки смартфоном — сканер Walabot DIY

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Лучшие высокоточные детекторы скрытой проводки

Особенностью подобных моделей является индикация глубины залегания объекта. Благодаря этому они способны определять не только расположение кабеля относительно стены, но и точное расстояние до него.

Bosch D-tect 150 Professional

4.9

★★★★★оценка редакции

96% покупателей рекомендуют этот товар

Модель обладает возможностью распознавать близко расположенные к кабелю неоднородности с помощью функции Signal View. Результаты измерений выводятся на экран в графическом виде. Система подсказок облегчает использование прибора неопытным владельцем.

Глубина обнаружения проводки — до 60 мм. Для минимизации погрешности устройство использует датчики различного типа — радарный и индуктивный. Весит аппарат немало — 1,52 кг, но роликовая опора гарантирует плавное перемещение детектора и поддерживает постоянное расстояние до поверхности.

Достоинства:

• долговечность;
• низкий расход энергии;
• информативный экран;
• удобство настройки;
• индикация состояний.

Недостатки:

• высокая цена;
• тяжелый.

Bosch D-tect 150 Professional применяется для распознавания токопроводящих линий из черных и ферромагнитных металлов. Используется на стенах, перекрытиях и иных конструкционных элементах.

ADA instruments Wall Scanner 80

4.9

★★★★★оценка редакции

94% покупателей рекомендуют этот товар

Кнопки на панели прибора отмечены понятными пиктограммами. Корпус из ударопрочного пластика оснащен протекторными накладками, что гарантирует сохранность аппарата при падении с большой высоты.

Показания отображаются на широком экране с подсветкой, а функция автоматического выключения помогает экономить энергию.

Глубина нахождения провода под напряжением составляет до 50 мм, время работы без необходимости замены батареи — 6 часов. Автоматическая калибровка активируется соответствующей кнопкой и занимает около 10 секунд. Устройство показывает точное расстояние до кабеля при приближении.

Достоинства:

• индикация положения;
• широкий экран;
• простое управление;
• цветовая сигнализация;
• экономия заряда.

Недостатки:

крупные габариты.

ADA instruments Wall Scanner используется для нахождения цветных и черных металлов, проводки в стенах и потолке. Применяется при ведении ремонтных или монтажных работ.

Elitech Д 100

4.8

★★★★★оценка редакции

89% покупателей рекомендуют этот товар

Модель питается от батареи напряжением 9 вольт. Наличие индикатора заряда позволяет вовремя заменить ее для стабильной работы. Полученные детектором результаты отображаются на цветном дисплее. Рабочая температура устройства составляет -10…+50 °C, погрешность обнаружения — до 1 см.

Для удобного использования детектора на поверхности предусмотрен электронный уровень длиной 100 мм. Небольшие размеры и вес облегчают ведение измерений в течение длительного времени.

Достоинства:

• компактность;
• термостойкость;
• цветной экран;
• удобство работы.

Недостатки:

высокий расход энергии.

Elitech Д 100 подойдет для использования на улице даже в холодном климате. Такой прибор будет полезен и при поиске проводки в темное время суток или холодном климате.

ЗУБР Профессионал DX-750

4.8

★★★★★оценка редакции

87% покупателей рекомендуют этот товар

Широкий экран устройства отображает информацию о текущем уровне заряда, расстоянии до кабеля и его положении. Функция подсветки облегчает работу в труднодоступных местах, автоматическая калибровка упрощает настройку. Аппарат идентифицирует такие материалы, как металл, дерево, пластик.

Масса прибора — 0,24 кг. Максимальная глубина обнаружения проводки составляет 50 мм. Детектор практически не имеет погрешности, что позволяет точно определить место пролегания кабеля. В комплект входит элемент питания напряжением 9 В. «Профессионал» готов к использованию сразу после покупки.

Достоинства:

• информативный экран;
• подсветка;
• чехол для переноски;
• экономичный расход энергии;
• малая погрешность.

Недостатки:

тяжеловат.

ЗУБР Профессионал DX-750 точно обнаруживает расположение кабелей различного типа в стенах и потолке. Применяется в профессиональной деятельности.

Индикатор своими руками

Индикатор скрытой проводки своими руками

Любительский прибор можно изготовить своими руками, имея под рукой несколько вариантов схем и подручные материалы – алюминиевый скотч или медную проволоку в качестве антенны, каркас от цветного маркера или небольшого светильника для корпуса. В схемах используются резисторы или полевые транзисторы.

Более точный прибор, который реагирует только на частоту 50 Гц, можно сделать, используя микроконтроллер. Данный тип сигнализатора будет срабатывать, только если найдет проводку и образующееся над ней магнитное поле. Светодиодная лампа может использоваться в качестве индикатора, также подойдет пьезоизлучатель, который начинает издавать потрескивания.

Собрать в домашних условиях детектор проводки профессионального уровня возможно, но для этого нужны серьезные знания в области электротехники и время.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Как сделать устройство своими руками

Искатель скрытой проводки своими руками сделать достаточно просто, имея минимальные технические знания и используя в качестве основы полевой транзистор.

Необходимые детали можно приобрести на строительном рынке либо в магазинах радиотехники

Обратите внимание, что буквенная маркировка значения не имеет — их принцип работы одинаков

Помимо полевого транзистора, потребуется следующее:

1. паяльник;
2. пинцет;
3. кусачки;
4. динамик;
5. элементы питания;
6. переключатели;
7. светодиоды;
8. микросхемы.

Нужно также подготовить небольшую пластиковую коробку, она станет корпусом искателя проводки, и плата со звеньями цепи будет установлена в ней.

Работает прибор довольно просто — электрическое поле замеряется толщиной n-p перехода от истока к стоку, впоследствии меняется проходимость. Главным управляющим элементом будет затвор, поэтому транзистор лучше расположить в корпусе из металла, который послужит в качестве антенны.

Процесс сборки прост, мало отличается от вышеприведенной пошаговой инструкции. Все детали детектора спаиваются на одной плате, которая помещается в закрытый корпус с предустановленной антенной.

Электрическое поле меняется с частотой сети, создавая характерный гул в динамике — помехи будут усиливаться по мере приближения к скрытой прокладке. Это составление простейшей электросети, как было в школе на уроках физики.

Визуализировать поиск можно за счет индикатора со стрелкой от старого магнитофона (примерный номинал балластного резистора должен составлять от 1 до 10 кОм). Показания возрастут при приближении электрического поля.

Существенный минус этого прибора — чувствительность, она крайне низкая. Вполне вероятно, это происходит из-за использования одного только канального транзистора. Можно установить дополнительный, чтобы повысить характеристику, но обычно начальной хватает для сбора данных.

Похожие записи:

Что означает степень защиты ip Как расшифровывается кабель сип: его виды и особенности Актуальность применения влагозащищенной розетки закрытого или открытого типа и варианты ее месторасположения в комнате Топ-5 виртуальных генераторов звуковых частот для пк и смартфонов ⚡️ лучшие устройства защиты от импульсных перенапряжений на 2021 год Что такое нихром? свойства и применения нихрома. описание нихрома
