Цоколь e14:конструкция, где применяется, виды ламп

Правила подбора цоколя для ЛЕД-ламп

Чтобы не ошибиться с покупкой держателя для светодиодного светильника, нужно учесть ряд важных моментов:

Фактор №1 – напряжение в электросети. Определённый вид разъёма может работать только с подходящим напряжением. Так, к примеру модели Е17 и Е26 не подходят для сети 220 В – только 110 В. В то же время, G9 будет работать только при 220 В.
Цоколи светодиодных ламп Е14 и Е27 нельзя применять в схеме со светорегуляторами (диммерами).
Если вышла из строя лампа со штырьковым держателем, её не нужно тут же выбрасывать. Штырьки – те уникальные признаки, по которым в магазине можно найти точно такой же экземпляр.
Подбирая соединительные разъёмы, всегда стоит учитывать номинальную мощность всего светильника.

https://youtube.com/watch?v=Z_q7xEswMJc

Патроны для штырьковых цоколей G

Электрические патроны серии G предназначены для подсоединения ламп с цоколями штырькового типа. Они просты по конструкции и изготавливаются из тех же материалов, что и винтовые патроны, хотя, например, изделия из карболита, применяемые раньше для люминесцентных ламп, уже превратились в настоящий электроустановочный антиквариат.

Цифры после буквы G в названии обозначают расстояние между штырьками для двухштырьковых ламп, если же штырьков больше они показывают диаметр окружности, проходящей через центры штырьков

Следует обратить внимание, что в названии типа штырьковых цоколей могут присутствовать буквы U, X, Y, Z, которые определяют модификацию конструкции

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

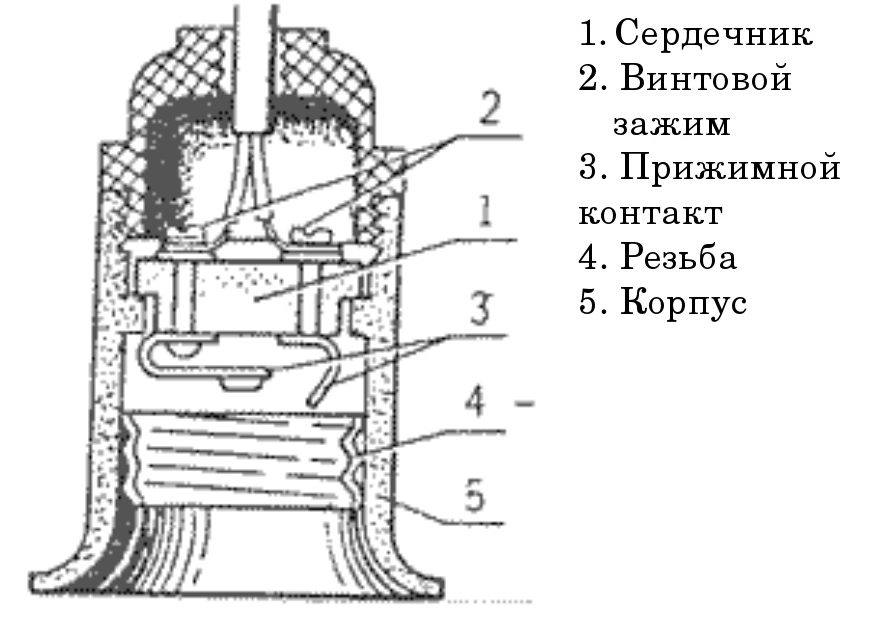

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Применение переходников

Случается такое, что не получается найти лампу необходимой конструкции для использования. Или проводятся ремонтные работы, под рукой есть лампа, но она не подходит к патрону люстры. Для таких случаев у ремонтников обычно есть с собой переходники.

Еще одна частая ситуация – от E14 недостаточно света даже с использованием мощных светодиодных вариантов. А вот E27 могли бы справиться с задачей. Или одной лампы E27 недостаточно, а две было бы в самый раз.

На рынке доступны такие переходники:

Междуразмерные. Стандартный вариант, когда, например, с винтового E14 нужно перейти на винтовой E27.
Межтипные. Используются, чтобы с одной конструкции цоколя перейти на другую, например переход винтовой E27 на штырьковый GU10.
Разветвители. К одному патрону можно прикрутить сразу две или даже три лампочки. Такие переходники представлены в основном для ламп Эдисона.

Переходники действительно помогут решить определенные проблемы, но и у них есть один недостаток – удлинение конструкции. Между патроном и цоколем появляется дополнительный элемент, поэтому лампа может сильно выпирать из плафона.

Устройство

Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента — наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.

Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.

Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.

Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.

Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные лампы G4 часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Какие бывают лампы с этим типом цоколя и где применяются: особенности и параметры

Цоколь е14 используется в лампах накаливания, люминесцентных, галогенных и светодиодных лампочках. Все они применяются в осветительных приборах, для подсветки холодильников или микроволновых печей. Лампочки разных типов цоколя е14 будут отличаться по размерам – изделия с нитью накаливания самые миниатюрные. Поэтому при покупке приборов следует понимать, что они по-разному будут выглядеть в люстре.

Отличия е14 есть и по форме. Наиболее распространенное исполнение лампочки – это «Свеча», которая используется в потолочных люстрах. В бра устанавливаются изделия формы «Свеча на ветру» – у нее верхушка колбы немного вытянута и искривлена.

«Огненное пламя» – это более дорогие и менее популярные формы лампочек. По задумке изготовителя колба должна быть на виду, поэтому применять ее в осветительных приборах с плафоном не имеет смысла.

В каких областях применяются

С помощью люминесцентных ламп можно эффективно освещать большие площади, при этом значительно улучшая условия в помещении, снижая расходы на электроэнергию, а также увеличивая срок службы системы освещения.

Устройства со встроенным электронным балластом и винтовыми резьбовыми цоколями E27 или E14 применяются в быту в качестве эффективной замены ламп накаливания. Они способны обеспечить необходимый световой поток, гарантировать стабильность и отсутствие мерцания. При этом полностью отсутствует гул. Применяются в квартирах, домах, торговых центрах, школах, больницах, банках и др.

Рисунок 5. ЛЛ в интерьере

Сфера применения

Так как цветопередача ДНаТ достаточно низкая, то их не применяют для освещения жилых помещений, рабочих мест. Чаще всего натриевые источники света используются на улицах, они излучают яркий контрастный свет, повышая видимость на дорогах даже при тумане и снегопаде.

Сферы применения ламп ДНаТ:

Системы освещения для больших территорий, широких улиц, шоссе, автомобильных магистралей.
Фоновое освещение в туннелях, спортивных комплексах, аэропортах, железнодорожных вокзалах.
Подсветка памятников и других архитектурных сооружений.
Освещение цехов, складов, где уровень цветопередачи неважен.
Искусственное освещение в питомниках для растений, теплицах, цветниках.

Системы освещения с использованием натриевых источников света показывают качественную работу, устойчивость к погодным условиям и высокую энергоэффективность.

При выборе осветительного элемента, нужно четко понимать, какую функцию он будет выполнять. Ведь нужно подобрать устройство с подходящей мощностью.

Для теплиц и оранжерей можно использовать лампы от 70 до 400Вт. В идеале натриевая лампа для растений должна иметь мощность 150 – 250Вт. Искусственное освещение повышает темпы роста и урожайность овощей, ягод, цветов и т. д.

С определенным ограничением для растений можно использовать лампочки на 400Вт. В таком случае осветительную аппаратуру нужно размещать на расстоянии 50 см от объекта. Использовать устройства с более высокой мощность запрещено, так как они просто сожгут растение.

В уличные фонари обычно устанавливают ДНаТ на 70 – 150Вт. При этом для осветительных устройств нужно подбирать элементы с такой же мощностью. Например, для светильников 150Вт подойдет лампочка с таким же значением.

В домашние светильники не рекомендуется устанавливать натриевые лампы даже с малой мощностью. Они плохо влияют на зрительный аппарат человека.

https://youtube.com/watch?v=mUdO4RiPtzo

Особенности и характеристики

Лампочки е14 являются самыми распространенными наравне с е27. Они подходят к большинству видов миниатюрных светильников, а цена ламп варьируется в диапазоне от 10 до 20 рублей.

Устройства просты в работе, не вызывают сложностей при замене патрона, потребление находится на низком уровне. Рассчитаны на работу с напряжением 220 Вольт.

Существуют светодиодные аналоги, использующие цоколь е14. Они не отличаются большой мощностью, но уровень светового потока выше, чем для источников с нитью накала. Диодные лампочки е14 компактны, поэтому используются даже для встраиваемых светильников.

https://youtube.com/watch?v=TuaaoMCnPzg

Другие виды контактов светодиодных ламп

Кроме вышеописанных типов разъемных соединений, существуют другие виды держателей, которые не так популярны, но применяются для LED-ламп.

Хаpaктеристика редких типов цоколей:

С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.
Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском трaнcпорте.
Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.

Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.

Как самостоятельно заменить патрон?

Часто бывает, что у люстры выходит из строя крепление лампочки. Справиться с заменой неисправного элемента может каждый. Особых знаний в электрике этот процесс не требует.

Признаки неисправности:

Наличие ржавчины
на контактах или гильзе.
Повреждение корпуса.
Спайка цоколя
лампы с гильзой.
Короткое замыкание
между контактами.

Необходимые инструменты и материалы:

исправное изделие;
индикаторная отвертка;
изоляционная лента;
отрезок провода;
клеммник;
нож строительный;

Важно! Прежде, чем приступить к работе, необходимо отключить питание! Под напряжением приступать к работе опасно!

Последовательность выполнения работ:

Сначала нужно демонтировать люстру.
На весу работать неудобно. Если люстра крепится на крюке — ее просто нужно снять. Если есть крепежные элементы — их нужно открутить.
Затем отсоединяем провода питания люстры.
При наличии клеммника нужно открутить зажимные болты, вытащить из него провода. Если соединение на скрутке — снять изоляционную ленту и раскрутить провода.
Люстру расположить на столе так
, чтобы работать было удобно.

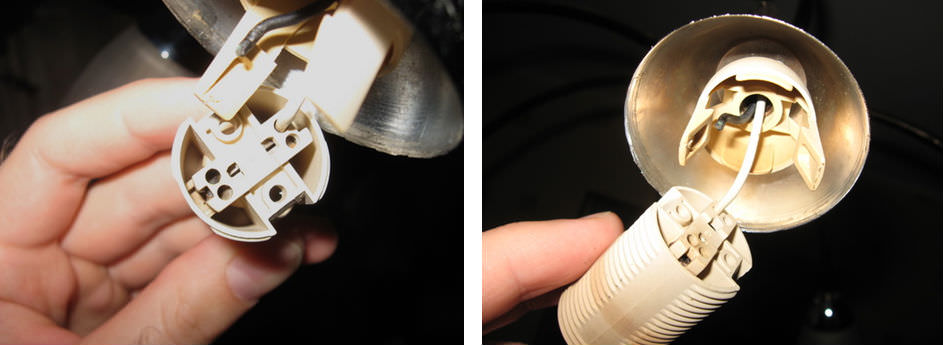

Вначале нужно демонтировать старый патрон.
Крепиться в люстре они могут разными способами. В каждом случае, требуется индивидуальный подход. Чтобы демонтировать неисправный элемент, нужно его разобрать, то есть открутить цилиндрическую часть. Затем вытащить провода.
Монтаж нового.
На место старого элемента установить новый и закрепить.
Люстру
устанавливают в исходное положение.
Питающий провод
пропускают через отверстие в люстре.
Концы провода
зачищаем ножом (снять изоляцию).
Откручиваем
зажимные болты клемм у керамического вкладыша. Вставляем их на место, затем зажимаем отверткой.
Вкладыш
устанавливают во внутренний паз, затем закрепляются.
Люстру
крепят на место.
Вкручивается
лампочка, проверяется в работе.

Если при подаче напряжения лампа загорится. Все сделано правильно

Важно! Фазный провод нужно подключать только к центральному контакту для того, чтобы избежать поражением электрическим током. Важно! Даже если проблем с патронами нет, через каждые 5 лет их рекомендуется принудительно менять

GU5.3

Цоколь GU 5.3 – это полный аналог GU10, применяемый у лампочек типа MR16. Изначально, он был рассчитан для низковольтных источников света, работающих через понижающий трансформатор – 12В или 24В. Но в настоящее время, с развитием светодиодных технологий – все LED лампочки с цоколем GU 5.3 подключаются в сеть 220В напрямую.

Тип: с плоским рассеивателем Стандартный размер: Рассеиватель диаметром ~50мм, глубина от 50мм.

Применение: Самый распространенный тип ламп – MR16, сохранившейся до сих пор. В равной степени используется для основного освещения помещений и декоративного. Возможность фиксации лампы в разъеме, позволяет использовать в светильниках различной конструкции, в т.ч. в поворотных спотах и т.п.

Маркировка GU5.3: G – штырьковые контакты, расстояние между осями контактов 5,3 мм.

Как подключить светодиодную лампу.

Подключение аналогично лампам накаливания и люминесцентным — следует обесточить патрон и вкрутить в него лампу.

Если необходимо подключить несколько LED источников света, то возможны следующие варианты соединения: последовательный и параллельный.

Однако данное подключение не стоит применять на практике. Даже светодиоды из одной партии не гарантируют одинакового падения напряжений. Из-за этого ток на отдельном LED элементе может превысить допустимый, что может спровоцировать выход элементов из строя.

Последовательный вариант требует минимального количества проводов, но применяется крайне редко. Причиной этому служат два недостатка. Во-первых, при перегорании одной лампочки из строя выходит вся цепь. Во-вторых, лампы работают не в полную силу, так как при последовательном соединении напряжение суммируется. Пожалуй, единственные случаи, где оправдано последовательное соединение – это елочная гирлянда и освещение подъездов. В этих случаях допустимы низкие показатели мощности у многих источников света.

Схема довольно проста:

от распределительной коробки фаза идет на выключатель;
от выключателя фаза переходит к светодиодной лампе;
ко второму контакту последней лампы в цепи подключают нулевой провод;
от ламп к друг к другу переходит фазовый провод.

Последовательная схема подключения светодиодных ламп.

Параллельный способ применяется чаще всего. Главное преимущество – подача одинакового напряжения ко всем лампочкам в цепи. В случае перегорания из цепи выпадает лишь, вышедший из строя источник света, который легко заменить.

Параллельно можно соединить двумя способами: лучевым и по шлейфной схеме.

Лучевой метод отличается надежностью. Хотя при этом требуется большое количество кабеля

И важно продумать момент соединения всех элементов. Чаще всего для этого используют клеммную колодку

С одной стороны на ее перемычки подают фазу. С обратной стороны подключают провода, тянущиеся от лампочек. Внутри клеммную колодку рекомендуется заполнить антиокислительной пастой. Также вместо колодки использовать скрутку проводов со спайкой.

Схема параллельного лучевого подключения через клеммную колодку.

При использовании шлейфной схемы фазный и нулевой провода от щитка и выключателя подключаются к первой лампочке. От нее кабель подается на вторую и так далее. Таким образом, каждая лампочка (кроме последней) соединяет с четырьмя проводами: двумя фазными и двумя нулевыми.

Схема параллельного подключения по шлейфной схеме.

Подключение лампочек, работающих от напряжения 12В, аналогично, только в схему необходимо включить понижающий трансформатор.

Схема параллельного подключения точечных светильников 12В через трансформатор.

Преимущества использования

Цоколь E14, это такой же привычный атрибут как скажем тот же E27. Это очень массовый продукт, а поэтому цены на обычные лампы накаливания находятся на низком уровне, стандартная стоит порядка – 10 – 20 рублей.

Применяется во многих люстрах, а поэтому есть в «запасе» практически у каждого хозяйственного магазина, даже небольшого, всегда можно купить.

Не будет проблем и с так называемыми разъемами (в народе — патронами), куда устанавливаются. Поэтому если на вашем светильнике полетел, то легко можно купить и заменить.

Потребление на низком уровне, даже обычные расходуют примерно около 40 Ватт.

С уходом ламп накаливания, цоколь не бросили, сейчас выпускаются лампы на других технологиях, про это чуть ниже.

Установка патрона

Для начала следует отметить, что крепеж патрона без вспомогательной фиксации невозможен из соображений надежности и безопасности. Простейшие схемы установки предполагают использование пластмассовой втулки с отверстием в центральной части, через которое проводится электропровод. Но сама фиксация будет реализована не через кабель, а посредством пластмассового винта, предусмотренного в составе комплекта втулки. Распространен и способ крепления на металлической трубе. Он является самым надежным, поэтому годится для установки тяжеловесных плафонов и люстр. В обычной конфигурации патрон для лампочек монтируется к трубке путем вкручивания, но перед этим необходимо пропустить провод через отверстие цилиндра и произвести подключение. Далее выполняется физический монтаж трубы в потолочной нише. Этот способ не просто трудоемкий, но и грешит искажением стилистического эффекта в месте установки. Поэтому рекомендуется по возможности использовать дополнительные декоративные накладки и маскирующие компоненты.

Рейтинг филаментных ламп

Немецкая компания Osram предлагает лампы разных форм, созданные по филаментной технологии. В ассортимент входят приборы мощностью от 3,2 до 8 Вт.

Филаментные LED-модули обладают высокой эффективностью и по всем параметрам превосходят простые лампы накаливания. Заявленный поток света мощностью 4 Вт соответствует рабочим показателям лампочки «Ильича» мощностью 40 Вт

Они имеют хорошее качество отливки и высокую прозрачность стеклянной колбы. Внешняя привлекательность позволяет встраивать изделия в открытые светильники, бра и люстры.

Отечественная торговая марка «Руслед» предлагает клиентам изделия с цоколем E27 рабочей мощностью в 6-8 Вт. Устройства практически не пульсируют даже в процессе продолжительной эксплуатации, а срок их службы составляет 15 000 часов, что является очень хорошим показателем для относительно недорогого бренда.

Пользователи очень хорошо отзываются о филаментных лампах, в первую очередь отмечая приятный для глаза, не утомляющий оттенок светопотока, надежность, долговечность и броский внешний вид

Мордовская , уже успевшая отлично зарекомендовать себя изготовлением высококачественных и доступных светодиодных ламп с цоколями разных диаметров, производит надежные и практичные филаментные модули с нижайшим уровнем пульсации.

При изготовлении филаментной продукции бренд Лисма оснащает каждую светодиодную нить специальной металлической полоской. Это способствует улучшению процесса отвода тепла и увеличивает прочность всей конструкции

Мощность моделей составляет от 6 до 8 Вт. 2-летняя гарантия осуществляется при наличии товарного чека и распространяется на всю продукцию, купленную в фирменных магазинах.

Российская фирма Gauss выпускает не только филаментные приборы мощностью 6-8 Вт, но и более яркие 10-ваттные. Уровень насыщенности светопотока составляет 970 Лм, а цветопередача максимально приближена к естественной.

Модули Filament с цоколем E27 по всем параметрам превосходят изделия конкурирующих компаний. Их светопоток в Люмах составляет 930 Лм, индекс цветопередачи равняется Ra90, а угол рассеивания стремится к 360 градусам. Еще один плюс состоит в том, что для функционирования им подходит более широкий диапазон напряжения — от 185 до 265 V.

Срок гарантии, указанный на коробке, отнюдь не означает, что по его окончании лампа перестанет работать. Производитель имеет в виду, что спустя указанное время интенсивность света упадет на 30%

Клиенты отмечают рекордный уровень яркости горения приборов, эксплуатационную устойчивость и повышенную эффективность, так как на каждый потребленный ватт филаментная лампа излучает больший объем света, чем обычная диодная.

Среди недостатков указывают на некоторую хрупкость колбы, уязвимость к ударам и пока еще высокую стоимость изделий. Фирменная гарантия составляет 35 000 часов, что существенно превосходит показатели, заявленные в аналогичных случаях конкурентами.

https://youtube.com/watch?v=Qe94OWjGZ_Q

Лампы с цоколем e14: достоинства и недостатки
