Из истории создания электрической лампы
Считается, что первая лампа накаливания была изобретена английским исследователем Деларю в 1809 году. В качестве материала для нити накаливания использовалась платина. В 1838 году бельгиец Жобар применил угольные стержни. Это позволило сильно удешевить лампу, но горела она всего несколько минут.
В 1875 году Павел Николаевич Яблочков изобрел свой вариант дуговой электролампы с угольными электродами. Продолжительность горения ее была около 2 часов.
Можно назвать еще несколько изобретателей:
- Джозеф Уилсон Суон, английский ученый, в 1960 году разработал и запатентовал прототип с углеродной нитью.
- Александр Николаевич Лодыгин сконструировал в 1974 году лампу накаливания с несколькими угольными стерженьками. Позже он применил вакуумную колбу и довел время работы лампы до 100 и более часов.
- Томас Эдисон в 1880 году продемонстрировал электролампу с угольной нитью.
Преимущества и недостатки светодиодных ламп
Светодиодные осветительные устройства имеют большую популярность. К преимуществам светодиодных ламп необходимо отнести следующие особенности:
- отличаются длительным периодом использования;
- отличаются высоким уровнем защиты от влаги и пыли;
- экономно расходует электроэнергию;
- стекло более прочное, в отличие от простых лампочек;
- во время нагревания, не выделяют вредных веществ в воздух, поэтому считаются безопасными для человека;
- можно подобрать яркие цвета для декорирования помещения;
- даже при маленьком напряжении, радуют ярким стабильным светом;
- можно подобрать абсолютно на любой осветительный прибор.
Однако, несмотря на преимущества, необходимо выделить недостатки. В первую очередь, это более высокая стоимость, по сравнению с простыми лампочками. Также часто встречаются подделки, поэтому необходимо очень внимательно выбирать подходящий товар.
Виды резьбовых цоколей для светодиодных ламп и их особенности
Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.
Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.
Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:
- Е14 – подходит для маленьких лампочек, которые называют «миньоны». Их используют в маломощных (до 3 Bт) светильниках, компактных люстр, бра, которые обычно размещены на кухне, туалете, ванной, коридоре. Форма источников света отличается: свеча, шар или гриб;
- Е27 – этот держатель используется для наиболее привычных всем лампочек. Их устанавливают в подвесные, накладные люстры, различные светильники и т. д. Оптимальная мощность осветительных элементов – от 4 Bт. Они подходят не только для обычной, но и галогенной, энергосберегающей, диодной лампы;
Универсальный винтовой цоколь подходит для ламп разного вида: обычные, галогенные, люминесцентные, светодиодные (LED).
Существует еще несколько видов разъемных соединений резьбового типа, которые используются реже:
- Е5 – это самый миниатюрный держатель лампы.
- Е10 – маленький цоколь, рассчитанный на низкое напряжение (до 6.3 B).
- Е12 немного больше предыдущего типа устройства.
- Е17 – малое разъемное соединение.
- Е26 – держатель среднего размера.
Цоколи Е17 и Е26 рассчитаны на сеть 110 В.
Перед тем, как сделать выбор, обязательно посмотрите на патрон светильника и изучите технические характеристики.
Как расшифровать маркировку?
В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.
Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:
- «Е» — цоколь «Эдисона, т.е. резьбовой;
- «G» — штырьковой;
- «R» — оснащенный утопленным контактом;
- «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
- «В» — байонет или штифтовой;
- «F» — имеет один штырек;
- а — штырек имеет форму цилиндра;
- b — оснащен рифленым контактом;
- с — указывает на оригинальную форму штыря;
- «S» — софитный.
Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.
Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.
При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)
Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».
Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров
Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.
Обзор существующих видов
Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.
Виды и маркировка
Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).
Существуют различные типы:
- резьбовой – Эдисона Е;
- штырьковой G;
- штифтовой B;
- цоколь, контакты в котором утоплены – R;
- фокусирующий – Р;
- софитный аналог S;
- кабельный вид К;
- телефонный – Т;
- бесцокольный – W.
В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.
https://youtube.com/watch?v=eO048lGE_cg
Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.
Резьбовой цоколь Е
Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.
Штырьковый вариант
При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.
Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.
Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.
Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.
Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.
Вариант G23
Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.
Цоколи компактных люминесцентных ламп
Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.
Основные особенности цоколя E27
Цоколь E27 действительно широко распространен, и обладает многими преимуществами. Но узнать его среди других можно прежде всего по характерной конструкции и размерам.
Конструкция
Стеклянная или пластиковая колба может обладать практически любой формой, а вот сам цоколь – стандартный цилиндр с нарезанной резьбой. Именно при помощи этой резьбы он вкручивается в патрон светильника.
Цоколь с демонтированной колбой.
Соединяющаяся часть патрона делается из металла или керамики, на ней есть контакты, передающие электроэнергию на лампочку. На цоколе есть электроды, они принимают это электричество и передают дальше на нити или плату. Дополнительным элементом в конструкции является штенгель, его функция – откачка воздуха.
Размеры
По самой лампочке узнать типоразмер соединения практически невозможно. Есть модели с маленькой колбой, длиной 70 и диаметром 45 мм, а есть и крупные варианты на 180 и 80 мм соответственно. Также могут встречаться узкие длинные лампы или короткие широкие.
А вот сам цоколь обладает стандартными размерами, на которые указывает его название. Диаметр составляет 27 мм, а высота чуть не дотягивает – 26,67 мм.
Точные габариты.
Характеристики держателей с резьбой
Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. В бра, малогабаритных настольных лампах, навесных светильниках и люстрах чаще используют лампу E14.
Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».
Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип
Для светильников большой мощности наиболее подходящими являются цоколи Е40. Их применяют в промышленных цехах, в уличном освещении.
Есть и менее востребованные виды резьбовых цоколей:
- Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
- Е5 — микроскопический с диаметром 5 мм;
- Е26 — средний.
Резьбовой цоколь прикреплен к колбе посредством клеевого соединения
Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор
Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.
Совместимость e27 с другими типоразмерами
Бывает, что имеющиеся дома лампы с цоколем e27 не подходят к некоторым светильникам. Такое часто случается с люстрами, ночниками или бра, на которых установлены патроны e14. Конечно, можно приобрести излучатели с подходящим цоколем, но какой смысл лампам e27 лежать на полке без дела и пылиться. Приемлемым вариантом будет приобретение специального адаптера, позволяющего совместить патрон e14 и цоколь e27. Такие переходники могут быть различных размеров. Единственным их минусом является то, что они увеличивают длину лампы.
Домашние мастера нашли и другой выход. При помощи отвертки, паяльника и термоклея цоколь со старой перегоревшей лампы довольно просто переставляется на новую. Конечно, подобные действия оправданы, если нет иного выхода или много свободного времени и есть интерес к подобным переделкам.
Если принято решение заменить цоколь лампы своими руками, следует быть предельно внимательным и аккуратным. Все контакты должны быть плотно и качественно пропаяны. В случае плохого соединения провод начнет греться, что может привести к пожару.
Особенности и характеристики
Лампочки е14 являются самыми распространенными наравне с е27. Они подходят к большинству видов миниатюрных светильников, а цена ламп варьируется в диапазоне от 10 до 20 рублей.
Устройства просты в работе, не вызывают сложностей при замене патрона, потребление находится на низком уровне. Рассчитаны на работу с напряжением 220 Вольт.
Существуют светодиодные аналоги, использующие цоколь е14. Они не отличаются большой мощностью, но уровень светового потока выше, чем для источников с нитью накала. Диодные лампочки е14 компактны, поэтому используются даже для встраиваемых светильников.
Для каких типов ламп подходит цоколь е27
Осветительное оборудование отличается не только патронами. Важными являются технические характеристики: напряжение, мощность и допустимые показатели температур. В соответствии с этой информацией выбирают те или иные лампы.
Единственный промах, который легко решается — это диаметр винтового цоколя. Производители предлагают на выбор различные переходники. Правда, тогда патрон будет удлинен, а лампочка сильнее выделяться из-за плафона. Зато все будет работать исправно.
Если совершить ошибку в выборе типа лампы, то можно ошибиться с нагревом и патрон начнет плавиться. Неверное напряжение приведет к выходу из строя какого-либо прибора.
Лампа накаливания
Классический тип ламп с вольфрамовой или угольной нитью накаливания внутри по популярности занимает лидирующую позицию. Главной причиной тому является низкая цена. Технические характеристики выглядят следующим образом:
- световой поток около 9-19 Лм/Вт;
- мощность от 25 до 150 Вт;
- напряжение может быть 230 и 380В;
- долговечность равна примерно 1000часам;
- цвет — желтый.
Для каких типов ламп подходят цоколи E27 и E14
Различные типы ламп с цоколем Е14.
Проще всего рассмотреть основные варианты источников света и увидеть различия по их применяемости с разными цоколями. Тут все достаточно просто, разобраться можно быстро:
- Лампы накаливания чаще всего выпускаются с цоколем Е27, это традиционное решение. Они могут иметь мощность до 200 Вт и применяются в любых типах оборудования. Что касается варианта Е14, в него можно ставить только лампочки с нитью накала мощностью не выше 60 Вт.
- Люминесцентное оборудование может применяться с цоколями двух типов без каких-либо ограничений. Энергопотребление у этого типа невысокое, поэтому он подходит под разное оборудование. Но при этом есть ограничения по конфигурации, так как светящаяся часть достаточно объемная.
- Галогенные варианты имеют схожую конструкцию с лампами накала. Но в сравнении с ними обладают большей яркостью и позволяют добиться лучшего качества освещения. Выпускаются под разные патроны, поэтому можно подобрать подходящее решение под любой из видов.
- Светодиодные лампочки самые экономичные на сегодня. Они выпускаются с двумя типами цоколей и почти не отличаются по рабочим параметрам. При этом диодное оборудование не греется при работе, что продлевает срок службы патронов.
Основные особенности цоколя E27
Цоколь E27 действительно широко распространен, и обладает многими преимуществами. Но узнать его среди других можно прежде всего по характерной конструкции и размерам.
Конструкция
Стеклянная или пластиковая колба может обладать практически любой формой, а вот сам цоколь – стандартный цилиндр с нарезанной резьбой. Именно при помощи этой резьбы он вкручивается в патрон светильника.
Цоколь с демонтированной колбой.
Соединяющаяся часть патрона делается из металла или керамики, на ней есть контакты, передающие электроэнергию на лампочку. На цоколе есть электроды, они принимают это электричество и передают дальше на нити или плату. Дополнительным элементом в конструкции является штенгель, его функция – откачка воздуха.
Размеры
По самой лампочке узнать типоразмер соединения практически невозможно. Есть модели с маленькой колбой, длиной 70 и диаметром 45 мм, а есть и крупные варианты на 180 и 80 мм соответственно. Также могут встречаться узкие длинные лампы или короткие широкие.
А вот сам цоколь обладает стандартными размерами, на которые указывает его название. Диаметр составляет 27 мм, а высота чуть не дотягивает – 26,67 мм.
Точные габариты.
Размеры и особенности корпуса
Размеры корпуса необходимо сопоставлять с аналогами, в которых присутствует нить накала. Корпус светодиодных источников может не содержать герметичных колб, газовой среды. Это является их особенностью.
Колба такого устройства выполнена из поликарбоната или стекла. Последние модели содержат керамику из нитрида алюминия.
При расчете необходимого освещения для определенной площади прежде всего учитываются такие параметры светодиодов, как яркость, освещенность, сила света
Освещенность среди них является самой важной и зависит от величины светового потока
Светодиодные источники постепенно вытесняют популярные до этого люминесцентные аналоги. Хотя стоимость светодиодов остается высокой, они обладают большим спектром достоинств, позволяющих отдать им предпочтение при обустройстве освещения любого помещения.
Особенности и применение некоторых видов цоколей для ламп
Винтовой цоколь Е
Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.
Штырьковый цоколь G
В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).
Цоколь с утопленными контактами R
Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.
Штифтовой цоколь B
Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.
Софитный цоколь S
Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.
Фокусирующий цоколь P
Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.
Телефонный цоколь Т
Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.
Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.
Бесцокольный тип W
Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.
Другие виды контактов светодиодных ламп
Кроме вышеописанных типов разъемных соединений, существуют другие виды держателей, которые не так популярны, но применяются для LED-ламп.
Хаpaктеристика редких типов цоколей:
- С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.
- Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском трaнcпорте.
- Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
- Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
- Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.
Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.
Галогенные
Ряд галогенных изделий имеют цоколь е27, соответственно, его резьба идеально подходит для классических патронов, которые есть в каждом доме. Не нужны адаптеры и прочие переходные устройства, чтобы вкрутить галогенную лампочку. От обычной лампы накаливания отличается технологией производства, более мощными характеристиками и сроком эксплуатации.
Grifon ML-01 галогенная лампа 150 Вт с цоколем Е-27
Индекс светопередачи составляет 100%. Срок эксплуатации – 4000 часов. Не сокращается при сотрясениях, колба не мутнеет, светопередача сохраняется в течение всего периода работы за счет применения в производстве брома и йода. Уровень яркости составляет 25-30 lm/ W.
Благодаря инновационной технологии производства с нитью накаливания, содержащей галогенный газ, эта категория продукции выпускается во всех типоразмерах и с разными цоколями, за счет чего используется не только в бытовом и промышленном освещении, но и в автомобилях, на СТО, в оформлении и пр. В приоритете – сохранение яркости в течение всего срока эксплуатации и низкое энергопотребление.
Цоколь Эдисона
Цоколем Эдисона называют винтовой механизм, который разработал Томас Эдисон специально для крепления ламп накаливания. С тех пор их выпускали с резьбовыми цоколями разного диаметра. В обозначении «е» означает винтовой тип, а цифра – диаметр в мм. Е14 – один из самых распространенных в России бытовых цоколей.
Конструкция
Устройство
Конструктивно цоколь похож на цилиндр с резьбой диаметром 14 мм. Он изготовлен из алюминия. На верхушке расположен контакт. К нему прикрепляется электрод, который ведет к телу накала. Второй электрод от вольфрамовой спирали присоединяется к резьбе цоколя.
Внутри располагается полый стеклянный изолятор. Он необходим для выкачивания воздуха и закачивания внутрь колбы инертных газов и буферных смесей. Изолятор присутствует только у ламп накаливания и галогенных. У других типов конструкция цоколя аналогичная.
Важно правильно присоединять провода к цоколю. В случае ошибки возникает угроза поражения человека электрическим током
Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе.
Подключение к электрической сети
Размеры е14 стандартные.
Размеры
Маркировка
Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:
- Е – указывает тип (Edison Screw type);
- ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.

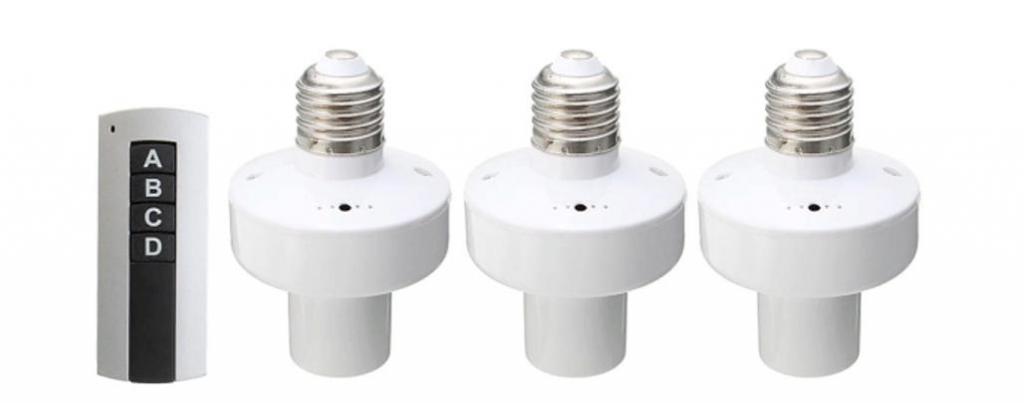

Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.
Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).
Применение ламп с цоколем миньен
Устройства с цоколем Е14 выпускаются для дома, где они используются как источники общего или локального освещения, помимо этого такие лампы могут выполнять роль подсветки в различных бытовых приборах (например, лампа для холодильника).
Постепенно лампы накаливания вытесняются энергосберегающими аналогами, источники, рассчитанные на использование в патронах типа миньен, не являются исключением. Но при их выборе необходимо учитывать, что размеры энергосберегающих ламп не столь компактны, поэтому может случиться так, что они не поместятся в плафоны некоторых люстр или бра.
Второй фактор, ограничивающий применение энергосберегающих источников освещения как под цоколь Е27, так и Е14, — их относительно высокая цена. В настоящее время лампы накаливания стоят дешевле, но по мнению специалистов,1 в ближайшее время эта ситуация исправится в лучшую сторону.
Необходимо заметить, что благодаря развитию интернет-торговли стоимость ламп примерно одинаковая во всех городах России, например, в Москве и Екатеринбурге цена на них практически не отличается.
Особенности цоколей Е27 и Е14
Чаще всего в продаже встречаются винтовые и штыревые цоколи, отличающиеся креплением ламп. Рассматриваемые в обзоре варианты относятся к одному типу. Он обозначается буквой «Е» (сокращенное от «Edison Screw type») и называется цоколь Эдисона, так как именно он запатентовал данную конструкцию в начале 20-го века.
Конструкция стандартной лампы накала.
Эту разновидность отличает то, что лампочки вкручиваются в патрон по специальной резьбе, которая обеспечивает надежную фиксацию источника света. Основные особенности таковы:
- Напряжение подается через центральный контакт, расположенный на конце тыльной части. В патроне есть пружинный элемент, который надежно прижимается к поверхности и обеспечивает передачу тока с минимально возможной степенью нагрева.
- Нулевой провод присоединяется сбоку и подается на резьбовую часть. Такая система обеспечивает безопасность конструкции и исключает поражение человека током при замене лампочки.
- Изделия всегда изготавливаются из металла. Что касается патронов, они могут быть керамическими, карболитовыми и пластиковыми. Каждое из решений имеет свои плюсы и минусы, но именно керамика считается самой надежной и служит в разы дольше.
- Шаг резьбы одинаков у обоих вариантов. Она стандартная независимо от типа конструкции и ее диаметра.
Обе разновидности рассчитаны на напряжение не выше 250 В. Поэтому основным направлением их использования является бытовое освещение. Это могут быть светильники любого типа, декоративная подсветка или уличное освещение. Но для наружного применения подбираются модели фонарей с повышенной степенью защиты от влаги.
Рейтинг филаментных ламп
Немецкая компания Osram предлагает лампы разных форм, созданные по филаментной технологии. В ассортимент входят приборы мощностью от 3,2 до 8 Вт.
Филаментные LED-модули обладают высокой эффективностью и по всем параметрам превосходят простые лампы накаливания. Заявленный поток света мощностью 4 Вт соответствует рабочим показателям лампочки «Ильича» мощностью 40 Вт
Они имеют хорошее качество отливки и высокую прозрачность стеклянной колбы. Внешняя привлекательность позволяет встраивать изделия в открытые светильники, бра и люстры.
Отечественная торговая марка «Руслед» предлагает клиентам изделия с цоколем E27 рабочей мощностью в 6-8 Вт. Устройства практически не пульсируют даже в процессе продолжительной эксплуатации, а срок их службы составляет 15 000 часов, что является очень хорошим показателем для относительно недорогого бренда.
Пользователи очень хорошо отзываются о филаментных лампах, в первую очередь отмечая приятный для глаза, не утомляющий оттенок светопотока, надежность, долговечность и броский внешний вид
Мордовская , уже успевшая отлично зарекомендовать себя изготовлением высококачественных и доступных светодиодных ламп с цоколями разных диаметров, производит надежные и практичные филаментные модули с нижайшим уровнем пульсации.
При изготовлении филаментной продукции бренд Лисма оснащает каждую светодиодную нить специальной металлической полоской. Это способствует улучшению процесса отвода тепла и увеличивает прочность всей конструкции
Мощность моделей составляет от 6 до 8 Вт. 2-летняя гарантия осуществляется при наличии товарного чека и распространяется на всю продукцию, купленную в фирменных магазинах.
Российская фирма Gauss выпускает не только филаментные приборы мощностью 6-8 Вт, но и более яркие 10-ваттные. Уровень насыщенности светопотока составляет 970 Лм, а цветопередача максимально приближена к естественной.
Модули Filament с цоколем E27 по всем параметрам превосходят изделия конкурирующих компаний. Их светопоток в Люмах составляет 930 Лм, индекс цветопередачи равняется Ra90, а угол рассеивания стремится к 360 градусам. Еще один плюс состоит в том, что для функционирования им подходит более широкий диапазон напряжения — от 185 до 265 V.
Срок гарантии, указанный на коробке, отнюдь не означает, что по его окончании лампа перестанет работать. Производитель имеет в виду, что спустя указанное время интенсивность света упадет на 30%
Клиенты отмечают рекордный уровень яркости горения приборов, эксплуатационную устойчивость и повышенную эффективность, так как на каждый потребленный ватт филаментная лампа излучает больший объем света, чем обычная диодная.
Среди недостатков указывают на некоторую хрупкость колбы, уязвимость к ударам и пока еще высокую стоимость изделий. Фирменная гарантия составляет 35 000 часов, что существенно превосходит показатели, заявленные в аналогичных случаях конкурентами.
https://youtube.com/watch?v=Qe94OWjGZ_Q
Совместимость миньонов с осветительными приборами
Лампочка E14 при прямом подключении будет работать только с осветительными приборами, у которых соответствующий размер патрона. В иных случаях она не будет выдавать свет, даже если размеры лишь немного отличаются. В таких ситуациях нужны дополнительные адаптеры.
Переходник E14-E27.
Применение специальных переходников
Иногда возникают ситуации, что к патрону миньона нужно подключить E27, или две. Для этого есть специальных переходники, стоят они недорого и не влияют на интенсивность освещения, но немного удлиняют конструкцию. Существуют переходники между разными типами цоколей, например – от G к E.
Какие общие черты у цоколей E27 и E14
Если разбирать общие признаки, в первую очередь стоит отметить, что оба варианта относятся к одному типу – резьбовые патроны. В них использована резьба Эдисона, причем шаг на ней одинаков независимо от диаметра.
Стоит отметить одинаковую высоту резьбы – 27 мм. Это стандарт, которого придерживаются все производители. Устройство ламп также абсолютно одинаковое, различается разве что размер и конфигурация стеклянной колбы. Если в лампах накаливания она всегда прозрачная, то в светодиодных модификациях чаще матовая для более эффективного рассеивания света.
Отличить цоколь Е14 от Е27 несложно, для этого не нужно быть электриком. Разница в диаметре видна на глаз, поэтому никакие измерения не нужны. При этом надо помнить, что лампы Е14 можно поставить в патрон Е27 через переходник, а вот наоборот сделать не получится.
