Как подключить счетчик энергомера цэ6803в м7 р31

Установка счётчика

Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.

Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика

Электросчетчик ЦЭ6803В – это устройство, с помощью которого происходит подсчет электрической энергии в цепях переменного тока. Завод изготовитель изделия – концерн «Энергомера». Такой прибор пользуется большим спросом на рынке устройств по учету и контролю электрической энергии. В данной статье мы рассмотрим технические характеристики счетчика ЦЭ6803В, а также его размеры и дополнительные параметры.

Основные и дополнительные технические характеристики указаны в таблице ниже:

Параметры надежности:

1. Поверка приспособления осуществляется после его выпуска из производства, после ремонта и в ходе эксплуатации. Межповерочный интервал составляет 16 лет.
2. Средний срок службы устройства – до 30 лет. Электросчетчик Энергомера ЦЭ6803В имеет не только важные технические характеристики, но и доступную и приемлемую цену. Поэтому и пользуются большой популярностью.
3. Счетчик имеет гарантийный срок 4 года с момента выпуска.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной модели электросчетчика:

Вот мы и рассмотрели основные технические характеристики счетчика ЦЭ6803В. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем прочитать:

Счётчик Энергомера ЦЭ6803В – это прибор для учёта активной электроэнергии, предназначенный для эксплуатации в трёхфазной сети переменного тока.

Прибор однотарифный, с электронной или электромеханической системой отчётности. Кроме того устройство имеет энергонезависимую память — это позволит уточнить показания даже при отключённой электроэнергии.

Технические параметры устройства можно узнать из маркировки на его корпусе. Расшифровка кода представлена на рисунке:

Счётчик выпускается компанией «Энергомера», отсюда и имя собственное прибора, ЦЭ6803В – модель устройства, остальное расшифровывается так:

1. М – модифицированный, литера Ш на этом месте означает на шунтах.
2. R32 способ крепления, в этом случае в щиток и на рейку, R31 только на рейку, Ш33 только в щиток.
3. Тип отчётного устройства, чаще всего механическое, разрядность обозначается приставленной к литере цифрой, М6 для шестиразрядного устройства, М7 для семиразрядного.
4. Схема включения.
5. Номинальный и максимальный ток устройства.
6. Номинальное напряжение.
7. Число тарифов, в нашем случае 1Т.
8. Класс точности электросчётчика.

Эти параметры нужны для правильного подключения счётчика к сети. Наглядно выглядит это так. Перед нами электросчётчик ЦЭ6803В/2 1Т 100В 5-7,5А 3ф.3пр. М7 R31, это значит прибор выполнен по 2 классу точности, однотарифный. Работает при номинальном напряжении 100В, силе тока 5-7,5А, подключение на 3 провода, отчётное устройство механическое, семиразрядное, крепление только на din-рейку.

Гарантийный срок службы прибора: 4 года от даты выпуска, в том числе и в период хранения.

Срок службы, в среднем до 30 лет, межповерочный период 16 лет.

Важно! Прибор имеет ограничения по установке: монтируется только внутри помещений. При этом фактический температурный диапазон работы от -40 до +50 градусов Цельсия, при относительной влажности до 98%

Возможные неисправности, их устранение

Неисправности прибора во время его эксплуатации могут носить незначительный характер. Это, к примеру, прекращение световой индикации во время работы счётчика.

Неисправность может быть вызвана нарушением крепления клеммных контактов. Электросчётчик выключают и укрепляют контактные соединения. Прибор снова включают и проверяют световую индикацию. Если индикаторы не будут светиться, то счётчик нужно будет сдавать в соответствующую сервисную службу.

В случае выхода из строя учётного устройства нельзя ни в коем случае вскрывать счётчик и пытаться отремонтировать его самостоятельно. Если всё же это произошло, потребитель может столкнуться с большими проблемами ответственности за нарушение опломбировки электросчётчика и подвергнуться существенным штрафным санкциям.

Разновидности ЦЭ6308

Помимо того, что модели ЦЭ6803в различаются по техническим характеристикам, они имеют разное крепление. Способ крепления отражён в маркировке следующим буквенно-цифровым кодом:

• R31;
• R32;
• Ш33.

R31, R32

Наличие кода такого вида в маркировке аппарата означает, что его корпус оснащён зацепами. Ими счётчик крепится к DIN-рейке. Рейка представляет собой металлический профиль в виде швеллера с продольной просечкой. Планка позволяет смонтировать ЦЭ6803в вместе с автоматами защиты одновременно.

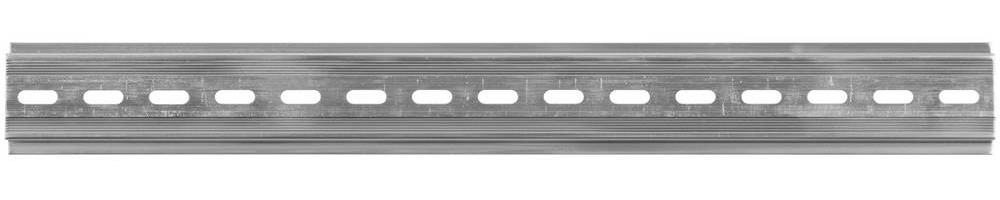

DIN-рейка

Ш33

На задней панели счётчика расположены 3 петли для крепежа болтовыми анкерами внутри щитка или шкафа. На это указывает обозначение Ш33 в маркировке устройства.

Функциональные возможности

• Учет и вывод на индикацию:
  • количества активной электроэнергии в двух направлениях нарастающим итогом суммарно и раздельно по четырем тарифам;
  • количества активной электроэнергии в одном или двух направлениях за текущий и три прошедших месяца раздельно по четырем тарифам;
  • количества активной электроэнергии в одном или двух направлениях за текущие и трое прошедших суток раздельно по четырем тарифам.
• Учет суточных графиков активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии. Время усреднения и соответствующая ему глубина хранения графиков активных мощностей приведена в таблице:

• Вывод на индикацию действующего тарифа и направления потока электроэнергии.
• Электросчетчик индицирует наличие напряжения в каждой цепи напряжения.
• Отсчет и вывод на индикацию текущего времени и даты.
• Электросчетчик трансформаторного включения имеет 4 входа суммирования импульсов от внешних устройств, электросчетчик непосредственного включения по току имеет 3 входа суммирования импульсов от внешних устройств.
• Возможность задания параметров пользователя:
  • текущего времени и даты;
  • величины суточной автокоррекции хода часов;
  • разрешение перехода на «летнее» и «зимнее» время с заданием месяцев перехода;
  • до 12 дат начала сезона;
  • до восьми зон суточного графика тарификации и до 36 графиков тарификации;
  • до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
  • задание графиков тарификации рабочих, субботних и воскресных (праздничных) дней;
  • коэффициентов трансформации тока и напряжения;
  • пароля для доступа по интерфейсу (до 6 символов);
  • идентификатора электросчетчика (до 17 символов);
  • скорости обмена информацией по интерфейсным каналам (в т.ч. стартовой);
  • критериев управления нагрузками.
• Электросчетчик поддерживает широковещательные команды:
  • коррекция времени (переход на «летнее» и «зимнее» время);
  • фиксация начала и окончания среза активной мощности.
• Возможность ручной коррекции хода часов ±9 с/сут. один раз в сутки.
• Защита памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка “доступ”).
• Электросчетчик обеспечивает обнуление всех расчетных параметров.
• Сохранение расчетных показателей и констант пользователя не менее 10 лет, а ход часов и ведение календаря не менее 8 лет при отсутствии внешнего питающего напряжения.
• Фиксация 20 последних корректировок времени изменение уставок временных тарифных зон и перепрограммирование параметров пользователя.
• Фиксация 20 последних изменений состояния фазных напряжений.
• Электросчетчик имеет по два гальванически развязанных канала для телеметрического передающего устройства на каждое направление энергии. Характеристики основного передающего устройства соответствуют требованиям ГОСТ 30206-94 и (ГОСТ 30207-94).
• Обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсных каналов EIA485, EIA232, ИРПС (токовая петля 20 мА).
• Протокол обмена данными соответствует стандарту МЭК 1107-96.
• Обмен данными одновременно через оптический порт и один из интерфейсов не возможен.
• При отсутствии внешнего питающего напряжения и поданном резервном напряжении питания обеспечивает вывод информации на ЖКИ и обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов.
• Электросчетчик имеет возможность управления нагрузкой посредством двух встроенных реле (в зависимости от модификации).

Характеристики электросчётчика ЦЭ6804

Присутствие телеметрического разъема допускает применять электросчетчики в АСКУЭ.

Расшифровка маркировки

Как опломбировать счетчик электроэнергии

На лицевой панели счётчика видно, в соответствии с какими стандартами выпускается ЦЭ прибор. Это ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005. Маркировка содержит в себе информацию о технических условиях эксплуатации. Чтобы понять кодировку, необходимо расшифровать ряд знаков. Например, на лицевой панели и в паспорте счётчика указана маркировка следующего содержания – ЦЭ6803в/1 1Т 220в 1-7,5А 3ф.4пр. М6 Ш33:

• дробное выражение /1 – первый класс точности;
• 1Т – счётчик делает расчёт только по одному тарифу;
• 220в – 4-х проводное подключение напряжением бытовой сети;
• 3ф.4пр – схема подключения (четыре провода для 3-х фазного тока);
• М6 – вид счётного устройства, механизм электромеханический с шестиразрядным интерфейсом;
• Ш33 – способ крепления корпуса прибора, в данном случае означает монтаж в шкафу, Р31 означает крепление на DIN-рейке.

Таблица расшифровки марки ЦЭ 6803в

Технические характеристики

При покупке электросчётчика обязательно нужно ознакомиться с техническими характеристиками ЦЭ6803в. Они указаны в паспорте прибора. Например, для счётчика ЦЭ6803в Р32 технические параметры должны соответствовать следующим данным:

• класс точности – 1;
• количество тарифов – 1;
• частота входного тока – 50 Гц;
• величина номинального тока – 5 А;
• допустимое напряжение сети – 3х(230 – 400) в;
• максимальная сила тока – 60 а;
• чувствительность учётного механизма – от 20 до 40 мА;
• рабочий диапазон температуры – от + 400С до – 700С;
• класс защиты от внешнего проникновения влаги и пыли – IP51;
• габариты прибора – 141 х 170 х 52.

Срок службы

Производитель в сопроводительной документации указывает максимальный срок службы счётчика Энергомера ЦЭ6803в – 30 лет. Этот срок может быть выдержан при безусловном соблюдении правил техники безопасности, отсутствии аварийных перегрузок и правильной установке прибора.

Важно! даёт гарантию безаварийной работы счётчика на протяжении 4 лет эксплуатации, начиная с даты и года выпуска

Межповерочный интервал

Через определённое количество времени эксплуатации электросчётчика служба поставщика электроэнергии обязательно проводит поверку прибора. Межповерочный интервал для ЦЭ6803в указывается производителем в его паспорте. При утрате документа принято считать интервал поверок для ЦЭ6803в, выпущенных в период с 15.08.1997г. по 01.12.2000г., – 8 лет. Для приборов, изготовленных позже, межповерочный интервал составляет 16 лет.

Стоимость счётчика

Цена на электросчётчики ЦЭ6803в определённых моделей не очень отличается во всех регионах России. Ниже приведена таблица средней стоимости трёхфазных однотарифных приборов.

Таблица средних цен на счётчики компании Энергомера*

* цены представлены по состоянию на июль 2021 год.

Конструктивные особенности

Счетчик двухтарифный

Принцип работы ЦЭ 6803 ничем не отличается от аналогичных приборов. Электросчётчик имеет свои конструктивные особенности.

В блоке управления данные напряжения и силы входящего тока сублимируются в импульсы. Импульсная частота находится в прямой пропорциональной зависимости от мощности энергетического входящего потока. Обработку данных выполняет микропроцессор. Именно он отвечает за точный учёт счётчиком Энергомера ЦЭ6803в потреблённой электроэнергии.

Интерфейс электросчётчика ЦЭ6803в

В электросчётчике встроены клеммы, через которые происходит включение тестера для проверки технического состояния прибора. В счётчике есть энергонезависимый блок памяти. В случае аварийного отключения тока на дисплее фиксируются последние показания, дата, время и тариф.

На передней панели расположены два светодиодных индикатора, один из которых «Сеть» начинает светиться, подтверждая подключение к сети. При появлении нагрузки он начинает мигать, тогда учётное устройство начинает работать.

Обратите внимание! Если светодиод «Сеть» не загорается, то нужно проверить состояние клеммных соединений. В противном случае прибор будет нуждаться в ремонте

Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока.

Размеры корпуса ЦЭ6803в

Остановка

Продавцы магнитов призывают покупать свой товар, чтобы регулировать работу измерительных приборов. Они обещают экономию и материальное процветание. На практике воздействие электромагнитным полем на счетчик не принесет ничего, кроме проблем.

https://youtube.com/watch?v=Ck0OnWoUq8U

mbed/w6Fz446dQy4″ width=»560″ height=»315″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Энергомер может работать в двух режимах индикации: с открытой и закрытой крышкой. При ненарушенной целостности прибора и закрытой крышке на жидкокристаллическом дисплее отображается накопленная энергия. При воздействии магнитами, начинают мигать нижние сегменты подчеркивания. Чтобы сбросить индикацию, необходимо открыть и закрыть крышку клеммной колодки.

Режим работы при открытой крышке другой. После ее открытия на табло видны такие параметры:

• накопленная энергия;
• количество вскрытий крышки;
• время воздействия магнитного поля на прибор;
• число воздействий.

Магнит на счётчик Энергомера ЦЭ6803В не только не оказывает воздействия, но и становится причиной его поломки. Поэтому, прежде чем пробовать сомнительные способы экономии, взвесьте все «за» и «против».

ЦЭ6803В Р31

ЦЭ6803В Р31 счетчик электрической энергии трёхфазный однотарифный. Цена по запросу. В наличии на складе! Доставка по РФ! Технические характеристики ЦЭ6803В Р31

Корпус Р31 — для крепления на din-рейку.

(счетчик электрической энергии трехфазный однотарифный)

ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31

ЦЭ6803В 1 230В 5-60А 3ф.4пр. М7 Р31

ЦЭ6803В 1 230В 1-7,5А 3ф. 4пр. М7 Р31

Условные обознаяения ЦЭ6803В Р31

• 1-Класс точности по ГОСТ Р 52322-2005
• Номинальное фазное напряжение:230В — для 4-х проводных счетчиков
• Номинальный (базовый) ток:1А; 5А; 10А
• Максимальный ток:7,5А; 60А; 100А
• Схемы включения:3ф.4пр. — для трехфазных четырехпроводных счетчиков
• Тип отсчетного устройства:М7 — электромеханическое семиразрядное
• Тип корпуса:Р31 — для установки на рейку

Характеристики надежности ЦЭ6803В Р31

• Средняя наработка на отказ — 220000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика ЦЭ6803В Р31

• Погрешность счетчика ЦЭ6803В нормируется от 1% номинального значения тока нагрузки
• Высокая чувствительность по току нагрузки
• Устойчивость к климатическим, механическим и электромагнитным воздействиям
• Малое собственное энергопотребление
• Стандартный телеметрический импульсный выход
• Световой индикатор работы
• Возможность универсального креплениясчетчика ЦЭ6803В на din-рейку
• Защита от недоучета и хищений электроэнергии

Технические характеристики ЦЭ6803В Р31

Краткое описание

Однотарифный трехфазный счетчик электрической энергии Энергомера ЦЭ6803В 3ф.4пр. М7 Р31 5-60А Используется для измерения и учета электроэнергии по одному тарифу. Класс точности: 1. Корпус Р31 — для крепления на din-рейку. Соответствует стандарту размещения оборудования на рейку. Обеспечивает размещение в электрощитах наряду… Читать полностью →

—> PinterestWhsatsAppTelegram

1640 руб.1640
Бонусные Вольты: +82Есть в наличии

Снимаем показания с индукционных счетчиков

Индукционные счетчики можно отличить по крутящемуся колесу, которое размещено чуток ниже рамки с цифрами.

Эти числа и есть показания счетчика. Количество цифр зависит от модели.

Как снять показания счетчика электроэнергии индуктивного и электронного

Сколько цифр списывать

Обычно на табло индукционного счетчика есть 5, 6 либо 7 цифр. В большинстве случаев крайняя цифра, пореже две, разделены запятой, цветом либо различаются по размеру. Все числа опосля запятой при снятии показаний не учитываем.

Они указывает десятые и сотые толики киловатта и не должны учитываться

То есть все числа опосля запятой не принимаем во внимание

Есть модели с 3-мя цифрами означающими и 2-мя опосля запятой

Есть счетчики электро энергии, в которых нет цифр опосля запятой. Тогда при снятии показаний пишите все цифры

Но стоит держать в голове, что есть модели счетчиков, в которых запятой нет. В этом случае при снятии показаний нужно списывать все числа. Ежели этого не делать, рано либо поздно придется доплачивать разницу, а она выходит традиционно ооочень большой.

Так что будьте внимательны.

Если неуверенны, есть ли в вашем счетчике запятая, спишите модель, заглавие и позвоните в абонентскую службу организации, поставляющей электричество. Пусть они уточнят, сколько цифр в вашем случае нужно списывать при снятии показаний. Также можно вызвать на дом контролера либо уточнить эти данные у электрика управляющей кампании.

Как снимать

Сразу опосля установки счетчика для вас выдали на руки акт, в котором указаны исходные числа.

Когда приходит снимать показания счетчика света, берете листок бумаги, переписываете туда те показания, которые есть на текущий момент (без учета цифр, отделенных запятой). Можно также не переписывать нули, которые стоят сначала до первой числа (смотрите фото).

Пример показаний индукционного счетчика

Для  дальнейшего расчетов нужны данные за предшествующий месяц. В 1-ый месяц использования вы их берете из акта установки, а в предстоящем нужно либо хранить квитанции либо вести журнальчик учета.

Где и как они будут храниться ваш выбор.

Некоторые абонентские службы работают так, что для вас и считать ничего не необходимо, просто нужно в определенный просвет времени передать данные. Их автоматизированная система сама запишет на ваш лицевой счет (или сделает это оператор), позже произведет начисления без помощи других и сформирует квитанцию. Для вас остается лишь оплатить выставленный счет. Но даже в этом случае, для контроля, можно считать сколько вы должны платить ха электроэнергию без помощи других.

Естественно, маловероятно что компы ошибутся (считают они), но не достаточно ли

Как считать

Чтобы самому посчитать электроэнергию по счетчику, от написанной лишь что вами числа отнимаете ту, которая была ранее. Получаете количество киловатт, израсходованных за крайний период.

Для примера разглядим показания на фото выше. Пусть прошлые были , текущие (цифры опосля запятой игнорируем). Считаем расход электроэнергии: = кВт.

Чтоб выяснить сколько нужно платить, нужно умножить приобретенное количество киловатт (в данном случае кВт), на план. Получите ту сумму, которую придется выложить за свет.

Если счетчик стоит долго, рано либо поздно он обнулится на первых позициях покажутся нули.

Как считать расход электро энергии в этом случае? Все чрезвычайно просто. На этот раз придется переписывать показания со всеми нулями, а перед первым поставить 1. К примеру, вы пришили снять показания со счетчика, а там лишь крайние числа отличны от нуля.

Либо, как на фото ниже, стоит лишь единица.

После обнуления может быть таковая картина, либо может быть две числа отличны от нуля, либо три

Переписываете значение как есть, со всеми нулями (но числа опосля запятой не пишем), перед первым нулем ставим единицу, а позже считаем как ранее. Давайте посчитаем показания на фото. Списываем показание, поставив впереди 1: Пусть крайние показания были Отнимаем = кВт.

Итого, расход за отчетный период составил кВт. В предстоящем показания электросчетчика списываете как до этого, без нулей, стоящих впереди и не подставляя единицу.

Как снять показания и рассчитать оплату?

При снятии показаний с этого счётчика может возникнуть только один вопрос. На части корпусов электросчётчиков цэ6803в есть графическое изображение запятой. В этом случае подаются те показания, что отмечены до неё.

При отсутствии графического обозначения подаются все цифры с табло.

На дисплее электронного отчётного механизма имеется точка, при снятии показаний ориентируемся на цифры до неё.

Уточнить количество израсходованной за отчётный период электроэнергии и рассчитать её стоимость можно следующим образом:

1. Снимаем показания счётчика.
2. От получившейся цифры отнимаем показания за предыдущий отчётный период. Получаем значение израсходованной за время между проверками электроэнергии.
3. Умножаем получившиеся число на стоимость кВт/ч из вашего тарифного плана.

Результат покажет вам стоимость израсходованной электроэнергии.

Счётчики электроэнергии «Энергомера» ЦЭ6809В выпускаются по настоящее время, эта серия широко распространена в РФ, и довольно часто встречается в продаже. Средняя стоимость счётчика составляет 3000 рублей.

Рекомендуем:  Описание и технические характеристики счетчика Меркурий 231 АМ/АТ

инструкция ЦЭ6803В

Концерн «Энергомера» является основателем в направлении отечественной электронной техники. А счетчик «Энергомера» лидером продаж на российском рынке приборов контроля и учета электрической энергии. Хотелось бы отметить, что за все время присутствия концерна на отечественном рынке каталог продукции сильно не вырос – всего лишь пять поколений. И все они являются составной частью системы учета электрического тока в стране. Даже можно сказать – основной частью, ведь статистика подтверждает, что счетчики марки «Энерномера» – это половина всех установленных приборов в России.

Счетчик Энергомера

В настоящее время компания предлагает различные виды счетчиков контроля серии СЕ и ЦЭ:

• Однофазные.
• Трехфазные.
• Различного класса точности.
• Многофункциональные.
• Однотарифные.
• Многотарифные.

Плюс ко всему концерн изготавливает и реализует приборы и оборудование, с помощью которого проводится метрологическое испытание самих микропроцессорных счетчиков электроэнергии. А также защитные устройства отключения, к примеру, УЗО-ВАД2. Кстати, этот прибор является комплексным, то есть от перегрузки, от короткого замыкания, от сверхтоков, от тока утечки, от перенапряжений и так далее. По сути, УЗО-ВАД2 – это универсальный автоматический выключатель.

Устройство трехфазного счетчика Энергомера ЦЭ6803В

Внешний вид счетчика приведён слева, в начале статьи. Все фото, как обычно, можно увеличить.

Переворачиваем, вид на клеммы. Как всегда в подобных устройствах, клеммы очень качественные. Ведь они пломбируются, и доступа к ним нет.

Клеммы трехфазного счетчика

Вид сзади. Крепления на ДИН-рейку нет, только на винты. Хотя, в комплекте может быть переходная планка на ДИН-рейку.

Вид сзади, на крепежные отверстия

Верхняя крышка запломбирована двумя пломбами. Если их случайно сорвать, то надо такой счетчик отдавать на поверку. На практике придётся покупать новый.

Но нам уже всё нипочём, снимаем:

Устройство трехфазного счетчика прямого включения Энергомера

Видим печатную плату, и устройство отображения показаний.

Теперь подробнее. Это – шаговый двигатель, на ось которого посажены колёса с цифрами. Двигатель двумя проводками подключен к плате:

Трехфазный счетчик Энергомера цэ6803в. Устройство механического индикатора

Импульсы напряжения подаются на двигатель, и они же – на светодиод, который мигает в такт движению цифр.

Далее. Контроллер, в котором заложена программа для преобразования напряжения, пропорционального протекающему току, в импульсы для шагового двигателя.

Устройство трехфазного счетчика Энергомера цэ6803в.

Также имеется последовательный порт с оптической развязкой.

Плата с другой стороны:

Устройство трехфазного счетчика Энергомера цэ6803в. Печатная плата

Вот – входные цепи, которые построены на основе делителей напряжения, собранных на резисторах и конденсаторах.

Стоит сказать, что эти детали имеют процент погрешности номинала (например, конденсаторы – 10%), а никакой регулировки на плате я не обнаружил. Хотя, скорее всего, точность измерений определяется классом точности резисторов делителя, а конденсаторы служат для сглаживания пульсаций. А резисторы, судя по цветовой маркировке, имеют погрешности 0,5 и 1%.

Как устроен трехфазный счетчик Энергомера, входные цепи

Красные проводочки – это подача напряжения с каждой фазы. Между каждым из них действует линейное напряжение 380В. Они припаяны ко входам делителей.

Далее рассмотрим устройства, которые преобразуют ток в напряжение. Там не так всё однозначно, и одним законом Ома не обойтись.

Как устроен трехфазный счетчик Энергомера, входные цепи

Как устроен трехфазный счетчик Энергомера, входные клеммы

С нулевой клеммой всё понятно,

Как устроен трехфазный счетчик Энергомера, входные клеммы

а вот фазную рассмотрим поближе:

Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма

Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма

Катушка, которая располагается в петле фазы.

Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма с трансформатором

Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма

Что-то похожее есть в однофазном счетчике (ссылку давал выше), но там этот автотрансформатор, или делитель реализован проще.

Кстати, не смотря на то, что счетчик называется Прямого включения, у него на входе всё равно стоит трансформатор, как это видно из фото конструкции.

Технические характеристики

Технические характеристики счётчика ЦЭ6804

Срок службы прибора

Данная модель характеризуется 30-летним нормативным сроком службы. Количество часов наработки до выхода из строя составляет 160000. Изготовителем гарантируется безаварийная работа устройства в начальные 4 года после выпуска. В этот период включено и хранение прибора на складе до продажи потребителю. Если выход из строя продукции в пределах гарантийного срока произойдёт не по вине владельца, электросчётчик принимается на бесплатный ремонт или подлежит обмену.

Межповерочный интервал

Величина межповерочного интервала – 16 лет. Сведения о начальной поверке занесены в паспорт изготовителем, без таких данных продукция не должна распространяться в торговых сетях. Результаты периодических поверок также вписываются в паспортную документацию сотрудником, выполнявшим работы.

Стоимость счётчика

Цена на данный вид продукции составляет около 2000 рублей, в зависимости от региона приобретения и расценок торгового представителя. Указанный товар доступен не во всех регионах РФ, поэтому предварительно необходимо выяснить наличие модели на складе.

Характеристики электросчётчика ЦЭ6804

Присутствие телеметрического разъема допускает применять электросчетчики в АСКУЭ.

Подготовка ЦЭ6803ВМ и порядок работы

После распаковывания провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение счетчика должны проводить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок.

При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину указанную в таблице. Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.

Периодичность государственной поверки — 16 лет.

Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.

Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.

В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.

Испытательное выходное устройство реализовано на транзисторе с «открытым» коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала Fвых — прямоугольные импульсы с амплитудой, равной поданному питающему напряжению

Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле

R = U / I

где:U — напряжение питания, В; I — сила тока, А.

Номинальное напряжение на контактах испытательного выходного устройства в состоянии «разомкнуто» равно (10 ± 2) В, максимально допустимое 24 В.

Величина номинального тока через контакты испытательного выходного устройства в состоянии «замкнуто» равна (10±2)мА, максимально допустимая не более 30 мА.

Частота импульсов испытательного выходного устройства пропорциональна входной мощности.

Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.

На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.

При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.

После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.

Заключение по теме

Не зря счетчик «Энергомера» контроля и учета электроэнергии сегодня установлен у большинства потребителей. Его высокие технические и эксплуатационные характеристики, а также достаточно большой срок эксплуатации (до 300000 часов) сыскали ему большую популярность. И это радует, что российский прибор обладает такими показателями, не уступающими зарубежным аналогам.

• https://amperof.ru/elektroenergia/schetchik/ce6803v.html
• https://pouchetu.ru/elektricheskij/energomera-tse6803
• https://samelectrik.ru/obzor-xarakteristik-elektroschetchika-energomera-ce6803v.html
• http://maloplatim.ru/tse6803v.html
• http://onlineelektrik.ru/elaboratoriya/euchet/schetchik-energomera-princip-raboty-na-primere-marki-ce6803v.html

</table></h2></ul></h2></ol></h2>

Похожие записи:

Фантастический цвет «электрик». новый тренд сезона Как сделать металлоискатель своими руками: принцип работы, схемы, пошаговая инструкция Не отключается холодильник Фары противотуманные на «газель»: обзор, виды, схема подключения и отзывы. фары и освещение газели: основные аспекты выбора и установки птф подключение птф газель Какой штраф за светодиодные лампы ближнего, дальнего, головного света и противотуманки (птф) Хазама андо — hazama ando
