Доработка 35АС-1

Как показали исследования, проведенные на кафедре радиовещания и электроакустики Московского электротехнического института связи (МЭИС), наиболее слабое звено AC — среднечастотная динамическая головка 15ГД-11 А. Частотная характеристика этой головки имеет резкий спад выше 4,5 кГц, что практически исключает возможность получения «яркого», «прозрачного» звучания в области средних частот.

Есть у нее и другой недостаток — большая масса подвижной системы, с которым, впрочем, можно успешно бороться введением акустического демпфирования . Не лишена недостатков и высокочастотная головка 10ГД-35. Основной из них — высокая частота резонанса подвижной системы. Разделительный фильтр с частотой среза 5 кГц не в состоянии ослабить компоненты сигнала, частота которых совпадает с резонансной, а это порождает много неприятных призвуков.

Существенно улучшить качество звучания АС можно, устранив причины, ухудшающие его, т. е. заменив головку 15ГД-11А широкополосной головкой 5ГДШ-5-4 (прежнее обозначение — 4ГД-53) и повысив частоту разделения средне- и высокочастотной полос с 5 до 10 кГц. После такой доработки паспортная мощность АС снижается примерно вдвое, поэтому эксплуатировать ее можно только с усилителем, номинальная выходная мощность которого не превышает 50 Вт (на один канал).

Выбор широкополосной головки 5ГДШ-5-4 не в последнюю очередь обусловлен идентичностью ее установочных размеров с головкой 15ГД-11А, что облегчает замену и позволяет сохранить в неприкосновенности внешний вид АС.

Для улучшения параметров головки 5ГДШ-5-4 необходимо промазать часть верхнего подвеса диффузора незасыхающей вибропоглощающей мастикой и снабдить ее панелью акустического сопротивления, заклеив окна диффузородержателя синтетическим войлоком (ТУ 17-35-3941-81) или другим подходящим материалом .

Порядок модернизации рассмотрим на примере системы 35АС-016. Положив ее задней стенкой вниз, вывинчивают шурупы, снимают декоративные накладки, извлекают головки 15ГД-11А н 30ГД-1 и через отверстие под последнюю — плату разделительного фильтра. Поскольку толщина фланца диффузородержателя новой головки значительно тоньше, под него необходимо подложить кольцевую прокладку, вырезанную точно по размерам фланца из пористой резины толщиной 8…10 мм.

Bо избежание касания диффузора и защитной сетки на шурупы (между головкой и декоративной накладкой) следует надеть гайки М5 — они плотно прижмут головку к боксу среднечастотной головки и, кроме того, предотвратят деформацию накладок под действием шурупов.

Подключают головку 5ГДШ-5-4 в той же полярности, что и 15ГД-11А. Для выравнивания чувствительности и согласования головки 5ГДШ-5-4 с разделительным фильтром (рис. 5) последовательно с ней включают резистор R’ (на схеме изображен штриховыми линиями), который закрепляют на плате фильтра.

Рис. 5. Фильтр акустики Радиотехника 35АС-11

Изменения в фильтре сводятся к следующему (позиционные обозначения элементов, номиналы которых изменяются при доработке, снабжены штрихами). Отпаяв выводы катушки L4 (0,56 мГн), ее снимают, а на освободившееся место устанавливают катушку L1 (0,22 мГн), которую включают в фильтр вместо L4 (это повышает верхнюю границу рабочей полосы частот среднечастотной головки).

Затем отматывают от катушки L4 115 витков (новая индуктивность — 0,1 мГн) и установив ее на плату, подключают вместо катушки L1. Конденсатор С1 (2мкФ) заменяют конденсатором С2 (1 мкФ), а вместо последнего включают бумажный конденсатор емкостью 0,5 мкФ. После такой переделки частота среза высокочастотного звена фильтра повышается до 10 кГц.

Для оценки эффективности предлагаемой доработки 35АС-1 рекомендуется вначале переделать одну АС и сравнить ее звучание с непеределанной в монофоническом режиме. Оценка будет более объективной, если слушатели не будут знать, какая именно АС подверглась модернизации, и определят ее по предпочтительности звучания. Переключать АС необходимо быстро (например, с помощью тумблера), причем желательно делать это несколько раз во время прослушивания одного и того же музыкального произведения.

Частотные характеристики АС до (штриховая линия) и после переделки (сплошная линия) приведены на рис. 6. Как видно, результат доработки проявляется в некотором уменьшении (с К) до (1 дБ) неравномерности характеристики в области средних частот. Сравнительное прослушивание показало уверенно заметную предпочтительность звучания переделанной АС.

Рис. 6. АЧХ акустики Радиотехника 35АС-1 после модернизации

Корпус 35АС-1

Корпуса всех модификаций АС выполнены в виде прямоугольного неразборного ящика из древесно-стружечной плиты, фанерованной шпоном ценных пород дерева. Толщина стенок корпуса 16 мм, лицевая панель — фанера толщиной 22 мм. На стыках стенок корпуса с в внутренней стороны установлены элементы, увеличивающие прочность и жесткость корпуса.


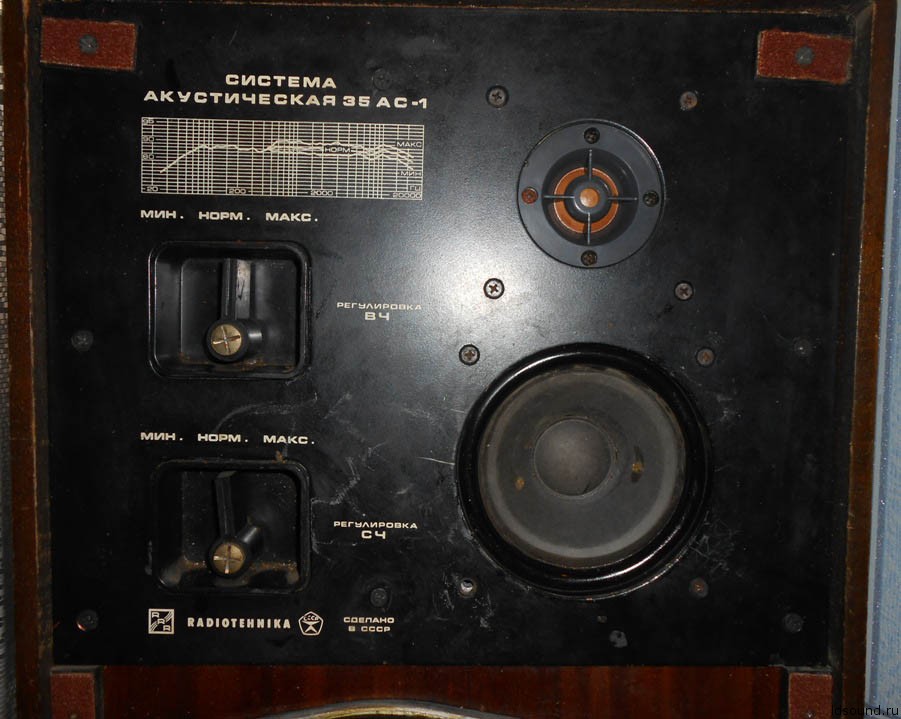

Рис. 3. Конструкция колонок Радиотехника 35АС-1. Вид спереди. 1 — защелка для декоративной панели; 2 — НЧ головка; 3, 4 — регуляторы уровня громкости средний и верхних частот сигнала; 5 — ВЧ головка; 6 — СЧ головка; 7 — порт фазоинвертора.


Рис. 4. Схема колонок Радиотехника 35АС-1. Вид сбоку. 1 — вилка соебинительного шнура; 2 — задняя стенка ящика; 3 — блок фильтров; 4 — крышка СЧ и ВЧ головок; 5 — дероевянные угольники для увеличения жесткости ящика; 6 — ВЧ головка ; 7 — декоративная фальшпанели; 8 — поропластовая проклдака; 9 — СЧ головка; 10 — передняя доска; 11 — НЧ головка; 12 — декоративная панель; 13 — фазоинвертор; 14 — опоры.

акустическая система Электроника 35АС- 015

С 1986 г. на Зеленчукском заводе Спираль начат выпуск 35АС-015. Так же эту акустику изготавливали: ВНПК «Акустика» гор. Учкекен, и Казанский завод ЭВМ.

Цена: 160 руб. в 1986г. Назначение и область применения: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях

Данные АС выпускались с комплектом динамиков аналогичным АС типа S-90: 30ГД-2, 15ГД-11А, 10ГД-35, затем после смены ГОСТа на 75ГДН-1-4, 20ГДС-1-8, 6ГДВ-6-16, отличие от линейки S-90 — вместо фазоинвертора применен пассивный излучатель, что позволило улучшить качество звуковоспроизведения.

35АС-215 отличались от 35АС-015 внешним видом, в 35АС-215 применены черные накладки для каждого динамика и пассивного излучателя, а в 35АС-015 использованы три пластиковых накладки: для СЧ и ВЧ динамика, НЧ динамика, и пассивного излучателя

35АС-015 Электроника стали первыми в данной линейке колонок Электроника, в начале 90х колонки сменили название на 90АС-001.

На базе 35АС-015 в 80х выпускают «Электроника 130АС» (35АС-029) с аналогичным внешним видом и конструкцией, но с изменением частоты раздела НЧ/СЧ с 550Гц на 970Гц, в результате чего несколько измененным фильтром (в основном номиналы деталей), также уменьшилась масса АС с 27кг до 25кг.

В свою очередь на базе «Электроника 130АС» (35АС-029) выпускают аналогичные Электроника 150АС- 002, в которых добавлен светодиодный индикатор перегрузки АС.

Технические характеристики: 3-х полосная напольная АС с пассивным излучателем Диапазон воспроизводимых частот: 25 (-9 дБ) – 25000 Гц Чувствительность: 86 дБ (0,4 Па/?Вт) Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ Сопротивление: 4 Ом Минимальное значение импеданса: 3,2 Ом Паспортная мощность: 150 Вт Кратковременная мощность: 320 Вт Рекомендуемая мощность усилителя 20 – 130 Вт

Используемые динамики: НЧ: 75 ГДН-1-4 СЧ: 20 ГДС-1-8 ВЧ: 6 ГДВ-6-16 Частоты раздела фильтров: 550 Гц и 5000 Гц Масса: 27 кг Габариты (ВхШхГ): 685х355х305 мм

Корпус 35АС-1

Корпуса всех модификаций АС выполнены в виде прямоугольного неразборного ящика из древесно-стружечной плиты, фанерованной шпоном ценных пород дерева. Толщина стенок корпуса 16 мм, лицевая панель — фанера толщиной 22 мм. На стыках стенок корпуса с в внутренней стороны установлены элементы, увеличивающие прочность и жесткость корпуса.


Рис. 3. Конструкция колонок Радиотехника 35АС-1. Вид спереди. 1 — защелка для декоративной панели; 2 — НЧ головка; 3, 4 — регуляторы уровня громкости средний и верхних частот сигнала; 5 — ВЧ головка; 6 — СЧ головка; 7 — порт фазоинвертора.


Рис. 4. Схема колонок Радиотехника 35АС-1. Вид сбоку. 1 — вилка соебинительного шнура; 2 — задняя стенка ящика; 3 — блок фильтров; 4 — крышка СЧ и ВЧ головок; 5 — дероевянные угольники для увеличения жесткости ящика; 6 — ВЧ головка ; 7 — декоративная фальшпанели; 8 — поропластовая проклдака; 9 — СЧ головка; 10 — передняя доска; 11 — НЧ головка; 12 — декоративная панель; 13 — фазоинвертор; 14 — опоры.

Характеристики 35АС-1

  • Диапазон воспроизводимых частот в условиях свободного поля, Гц: 25–25000
  • Неравномерность АЧХ звукового давления, дБ, на нижней граничной частоте диапазона воспроизводимых частот относительно уровня среднего звукового давления: -15
  • Неравномерность АЧХ звукового давления, дБ, в диапазоне частот 100… 8000 Гц относительно уровня среднего звукового давления: ±4
  • Уровень характеристической чувствительности (характеристическая чувствительность), дБ (Па/√Вт), не менее: 85 (0,338)
  • Характеристики направленности АС, дБ, определяемые по отклонению АЧХ звукового давления, измеренных под углами 25±5° в горизонтальной плоскости и 7+3°-2° в вертикальной плоскости, от АЧХ, измеренной по акустической оси АС (0°):
  • в вертикальной плоскости: ±8
  • в горизонтальной плоскости: ±6
  • Гармонические искажения АС, %, определяемые суммарным характеристическим коэффициентом гармоник при уровне среднего звукового давления 90 дБ на частотах, Гц, не более:
  • 250…1000: 2
  • 1000…2000: 1.5
  • 2000…6300: 1
  • Номинальное электрическое сопротивление (номинальное значение полного электрического сопротивления), Ом: 4/8
  • Минимальное значение полного электрического сопротивления, Ом: 3,2 / 7,6
  • Номинальная мощность, Вт: 35
  • Предельная шумовая (паспортная) мощность, Вт: 70
  • Предельная кратковременная мощность, Вт: 600
  • Масса, кг: 27
  • Габариты, мм: 360х700х280
  • Внутренний объем корпуса АС, дм3: 45
  • ВЧ головка: 10ГД-35-300
  • СЧ головка: 15ГД-11-120
  • НЧ головка: 30ГД-1-25
  • Вид низкочастотного акустического оформления: фазоинвертор
  • Размеры сечения фазоинвертора, мм: 100х80
  • Частота настройка фазоинвертора, Гц: 25
  • Частоты раздела, обеспечивающиеся фильтрами НЧ-СЧ. Гц: 750±50
  • Частоты раздела, обеспечивающиеся фильтрами СЧ-ВЧ. Гц: 5000±50
