Площадь сечения проводов. формулы и таблицы

Содержание

Основные понятия

Электрический ток, продвигая электроны через кристаллическую решётку металла, совершает работу, которая превращает электричество в тепло. Это выгодно, когда тепло используется для нагрева или освещения. Совсем нежелательно, когда оно вызывает перегрев проводов или кабелей, разрушение изоляции и возгорание. Чтобы подобного избежать, необходимо производить подбор проводников на выдерживание длительных токовых нагрузок. При этом рассматривают два основных фактора:

  • сечение провода;
  • плотность тока.

Внимание! Нагрев проводника может быть связан с плохим контактом в местах присоединений или с окислением в точках, где скручены вместе алюминиевые и медные провода. Такое происходит даже при правильном подборе сечения

Сечение провода

Выбор сечения токопроводящей жилы рассматривают по двум характеристикам:

  • нагрев в допустимых пределах;
  • потеря напряжения.

Нагревание проводников критично для подземных и помещённых в шланговые или трубчатые футляры кабельных линий. Для воздушных линий электропередач (ЛЭП) серьёзное значение имеет потеря напряжения. На комбинированных участках из двух рассчитанных сечений выбирается большее с округлением до стандартной величины.

Важно! При выборе сечения из таблицы или расчётах по формулам необходимо предварительно определиться с условиями эксплуатации. Чтобы рассчитать допустимый нагрев, необходимо ориентироваться на длительную допустимую температуру. Её значение зависит от допустимой силы тока Iд

Полученный в результате вычислений расчётный ток Iр не должен соответствовать Iд и ни в коем случае не превышать его. Выбирая сечение, пользуются следующей формулой для расчётного тока:

Её значение зависит от допустимой силы тока Iд. Полученный в результате вычислений расчётный ток Iр не должен соответствовать Iд и ни в коем случае не превышать его. Выбирая сечение, пользуются следующей формулой для расчётного тока:

Чтобы рассчитать допустимый нагрев, необходимо ориентироваться на длительную допустимую температуру. Её значение зависит от допустимой силы тока Iд. Полученный в результате вычислений расчётный ток Iр не должен соответствовать Iд и ни в коем случае не превышать его. Выбирая сечение, пользуются следующей формулой для расчётного тока:

Iр = Pн/Uн,

где:

  • Pн – номинальная мощность оборудования, Вт;
  • Uн – номинальное напряжение, В.

Формула справедлива для токов, проходящих через проводник, когда температура уже установилась, и внешние температурные факторы на неё не оказывают влияния. Длительно допустимый ток зависит от: сечения, материала проводника, изоляции и способа прокладки кабеля.

Формула для проверки падения напряжения на линии выглядит так:

∆U = (U – Uном) *100/ Uном,

где:

  • U – напряжения источника;
  • Uном – напряжение в точке подключения приёмника.

Максимальное отклонение должно составлять не более 10%.

Таблица нагрузок по сечению кабелей

Плотность тока

Это физическая величина, имеющая векторный характер. Обозначается буквой J и имеет формулу для расчета в виде:

J = I/S,

где:

  • I – ток, А;
  • S – площадь поперечного сечения, мм2.

Иными словами, плотность тока – это количество тока проходящего через сечение проводника за единицу времени. Единица измерения – ампер на мм квадратный (А/мм2).

Плотность тока

Расчет сечения по мощности потребителей

https://youtube.com/watch?v=MnYA85vebnI

Основное назначение проводников – доставка электрической энергии к потребителям в необходимом количестве. Поскольку в обычных условиях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет необходимого сечения проводников и кабелей в зависимости от общей мощности потребителей основан на продолжительном опыте эксплуатации.

P = (P1 P2 ..PN)*K*J,

  • P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
  • P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Теперь предстоит выбор необходимого сечения по таблице 1.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД,  в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

P = U * I,

  • P – мощность в Вт;
  • U – напряжение в В;
  • I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

P = Pр / cosφ,

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

https://youtube.com/watch?v=su5kAHMOLes

Часто бывает необходимо узнать, как грамотно рассчитать сечение провода по диаметру проволоки проводника.

S = π*R2 = π*D2/4, или наоборот

D = √(4*S / π)

  • S – площадь жилы в мм2;
  • R – радиус жилы в мм;
  • D – диаметр жилы в мм;
  • h, m – ширина и высота соответственно в мм;
  • π — число пи, равное 3,14.

S = N*D2/1,27,

Где N – число проволочек в жиле.

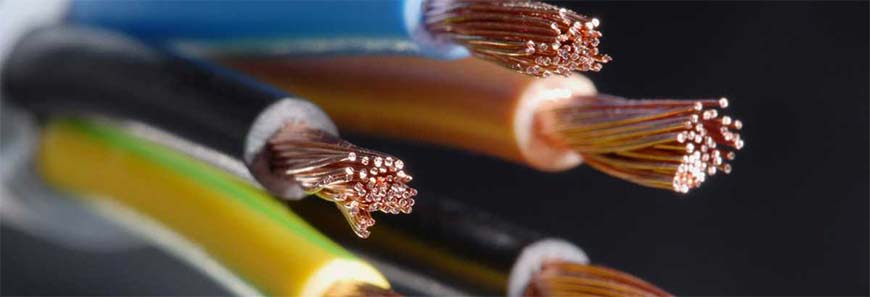

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм2. Аналогичный размер провода с алюминиевой жилой 6 мм2.

https://youtube.com/watch?v=4xS6k8RVk0g

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Основные технические характеристики кабеля ВВГ 3х4

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики Ед. изм. Значение
ГОСТ ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012 1
Код ОКП 35 2122; 35 3371
Класс пожарной опасности О1.8.2.5.4
Диапазон температур эксплуатации °С от -50 до 50
Минимальная температура монтажа °С -15
Продолжительность эксплуатации лет 30
Напряжение сети В до 1000
Частота переменного тока в сети Гц 50 Гц
Допустимое растягивающее усилие Н 360
Максимально допустимая температура нагрева жил при КЗ °С 160
Продолжительность короткого замыкания, не более с 5
Расчетная масса (вес) кабеля, 0,66 кВ кг/км 238
Расчетная масса (вес) одного метра кабеля, 0,66 кВ кг/м 238/1000
Расчетная масса (вес) кабеля, 1 кВ кг/км 271
Расчетная масса (вес) одного метра кабеля, 1 кВ кг/м 271/1000
Допустимый радиус изгиба мм 128
Допустимая токовая нагрузка при прокладке на воздухе А 36
Допустимая токовая нагрузка при прокладке в земле А 47
Допустимый ток односекундного короткого замыкания А 0.43
Объем горючей массы л/км 167
Сопротивление изоляции жил МОм/км 10
Толщина изоляции жил, 1 кВ мм 1
Толщина изоляции жил, 0,66 кВ мм 0.7
Масса цветного металла г/м 106.8
Максимальная мощность при прокладке в воздухе, 220 В кВт 10.56
Максимальная мощность при прокладке в земле, 220 В кВт 13.79
Максимальная мощность при прокладке в воздухе, 380 В кВт 23.69
Максимальная мощность при прокладке в земле, 380 В кВт 30.93
Температура нагрева жил по условию невозгорания °С 350
Длительно допустимая температура нагрева жил °С 70
Допустимая температура в режиме перегрузки °С 90
Электрическое сопротивление жилы Ом/км 4.61

Определяем сечение провода по диаметру и по способу прокладки проводки

Покупая провод, нелишним будет проверить его сечение, так как многие производители работают по ТУ. Из-за этого не вся продукция соответствует заявленным характеристикам. Поэтому необходимо запастись штангенциркулем и сделать замер диаметра жилы, которая нам поможет определить реальное значение сечения провода. Для упрощения работы мы приводим наиболее простую формулу, благодаря чему вам не надо будет производить дополнительных вычислений: S=0,785d2, где S – искомое сечение; d – диаметр жилы. Итоговое значение нужно округлить до 0,5. Так, если у вас получилось значение 2,4, то вам следует выбирать кабель сечением 2,5 мм2.

https://youtube.com/watch?v=oLFDT_YXQ7Q

В большинстве наших домов кабель прокладывается в стенах. Это называется закрытой проводкой. Провода могут идти по кабельканалу, трубам или просто быть замурованы в стену. В некоторых домах, а это касается деревянных строений и старого жилищного фонда, можно встретить открытую проводку. Примечательно, но для открытой прокладки можно использовать кабель меньшего сечения, поскольку такой провод меньше греется, нежели тот, что замурован в стену. По этой причине для укладки проводов в штробы рекомендуется выбирать кабель большего сечения. Так кабель будет меньше греться, а значит, его износ будет происходить медленнее. В приведенной ниже таблице можно узнать, сколько квадратов кабеля нужно брать для приборов разной мощности, будь то 1 или 6 кВт:

Сечение кабеля, мм2

Открытая проводка

Прокладка в каналах

Медная

Алюминиевая

Медная

Алюминиевая

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

А

220В

380В

А

220В

380В

А

220В

380В

А

220В

380В

0,5

11

2,4

0,75

15

3,3

1,0

17

3,7

6,4

14

3,0

5,3

1,5

23

5,0

8,7

15

3,3

5,7

2,0

26

5,7

9,8

21

4,6

7,9

19

4,1

7,2

14,0

3,0

5,3

2,5

30

6,6

11,0

24

5,2

9,1

21

4,6

7,9

16,0

3,5

6,0

4,0

41

9,0

15,0

32

7,0

12,0

27

5,9

10,0

21,0

4,6

7,9

6,0

50

11,0

19,0

39

8,5

14,0

34

7,4

12,0

26,0

5,7

9,8

10,0

80

17,0

30,0

60

13,0

22,0

50

11,0

19,0

38,0

8,3

14,0

16,0

100

22,0

38,0

75

16,0

28,0

80

17,0

30,0

55,0

12,0

20,0

25,0

140

30,0

53,0

105

23,0

39,0

100

22,0

38,0

65,0

14,0

24,0

35,0

170

37,0

64,0

130

28,0

49,0

135

29,0

51,0

75,0

16,0

28,0

Следует понимать, что неправильное определение сечения силового кабеля в лучшем случае выведет из строя электроприбор, а в худшем может обернуться пожаром. Это, в частности, касается прокладки электропроводки меньшего сечения. При прокладке заведомо большего сечения вы зря тратите деньги, поскольку нет никакого смысла нарочно завышать сечение кабеля без нужды. Следуя всем вышеперечисленным способам, вы без труда определите, какое нужно сечение провода для 3 кВт, причем как для алюминиевого, так и медного кабеля.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Условия теплоотдачи

Важным условием тепловой отдачи считается влажная среда, в которой находится кабель. При размещении провода в грунте теплоотвод напрямую связан со структурой и его составом, а также уровнем влажности.

Для получения наиболее точных величин придется проанализировать состав почвы, в зависимости от которого будет разным сопротивление. При помощи таблицы ищут удельное сопротивление. Благодаря качественной утрамбовке данная характеристика может быть уменьшена. Песок и гравий обладают меньшей теплопроводностью по сравнению с глиной, поэтому в идеале провода засыпают последней. Вместо глины можно использовать суглинок без примесей шлака, камней и мусора.

Важно помнить о разных условиях охлаждения кабеля с изоляцией и без нее. В первом случае тепловые потоки, исходящие при нагреве жил, вынуждены преодолевать дополнительный барьер в виде изоляционного слоя

Расположение кабеля в траншее

При подземной укладке кабеля, когда в одной траншее расположено сразу два проводника, процесс охлаждения существенно замедлится, что приведет к снижению допустимые токовых нагрузок.

С точки зрения электрической и пожарной безопасности, определение правильных длительно допустимого тока и сечения кабеля — важное условие, позволяющее исключить перегревы, нарушение изоляции и воспламенение кабельной линии. При расчетах следует быть внимательными и учесть множество дополнительных условий

Определенные корректировки нужны даже для табличных значений.

Как выбрать сечения проводника

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

  1. Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
  2. Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
  3. Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

  1. Вид и тип изоляции электрической проводки;
  2. Длина участков;
  3. Способы и варианты прокладки;
  4. Особенности температурного режима;
  5. Уровень и процент влажности;
  6. Максимально возможная величина перегрева;
  7. Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

  • для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
  • для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
  • что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Сечение жил, проводящих ток (мм) Медные жилы проводов и кабелей
Напряжение 220 В Напряжение 380 В
Ток (А) Мощность (кВТ) Ток (А) Мощность (кВТ)
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 80 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 265 57,2 220 145,2
120 300 66 260 171,6

Таблица сечения алюминиевого кабеля

Сечение жил, проводящих ток (мм) Алюминиевые жилы проводов и кабелей
Напряжение 220 В Напряжение 380 В
Ток (А) Мощность (кВТ) Ток (А) Мощность (кВТ)
2,5 22 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.

Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.

Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…

Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996—2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Калькулятор расчета сечения кабеля

Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.

Расчет сечения кабеля по мощности:

Требуемая мощность (выберите потребителей из таблицы):

Занимаясь прокладкой электропроводки в новом доме или заменой старой во время ремонта, каждый домашний мастер задается вопросом: а какое сечение провода нужно? И вопрос этот имеет большое значение, поскольку именно от правильного выбора сечения кабеля, а также материала его изготовления во многом зависит не только надежная работа электроприборов, но и безопасность всех членов семьи.

Как рассчитать по току

Таблица токов, в которой можно найти тип бытового прибора, его приблизительные значения мощности, также указывает и интервал возможного потребляемого тока.

Потребляемые мощность и ток электроприборами

Название электроприбора Мощность, кВт Величина тока, А
Стиральная машина 2 – 2,5 9,0 – 11,4
Электроплита 4,5 – 8,5 20,5 – 38,6
Микроволновая печь 0,9 – 1,3 4,1 – 5,9
Холодильник, морозильник 0,2 – 0,8 0,9 – 3,6
Электрочайник 1,8 – 2,0 8,4 – 9,0
Утюг 0,9 – 1,7 4,1 – 7,7
Пылесос 0,7 – 1,4 3,1 – 6,4
Телевизор 0,12 – 0,18 0,6 – 0,8
Осветительные приборы 0,02 – 0,150 0,1 – 0,6

Однофазная схема электроснабжения дома на 220 В

Если под рукой нет таблицы, но известен потребляемый ток, то вычислить сечение можно в два этапа, используя формулы:

  1. Находят сопротивление материала при данном значении тока. Это можно сделать из формулы Закона Ома I = U/R. Выразив отсюда R, получают R = U/I.
  2. Вычисляют площадь сечения, используя значение удельного сопротивления для конкретного материала. Применяют формулу:

R = (ρ*L)/S,

где:

  • ρ – удельное сопротивление;
  • L – длина проводника;
  • S – площадь сечения.

Преобразовав формулу, получают:

S = (ρ*L)/R.

Удельное сопротивление для меди ρ = 1,68*10-8 Ом*м, для алюминия – 2,82*10-8 Ом*м.
